SCK-M-I-8S-20A
-
PV-String-Überwachungsmodul
2903241

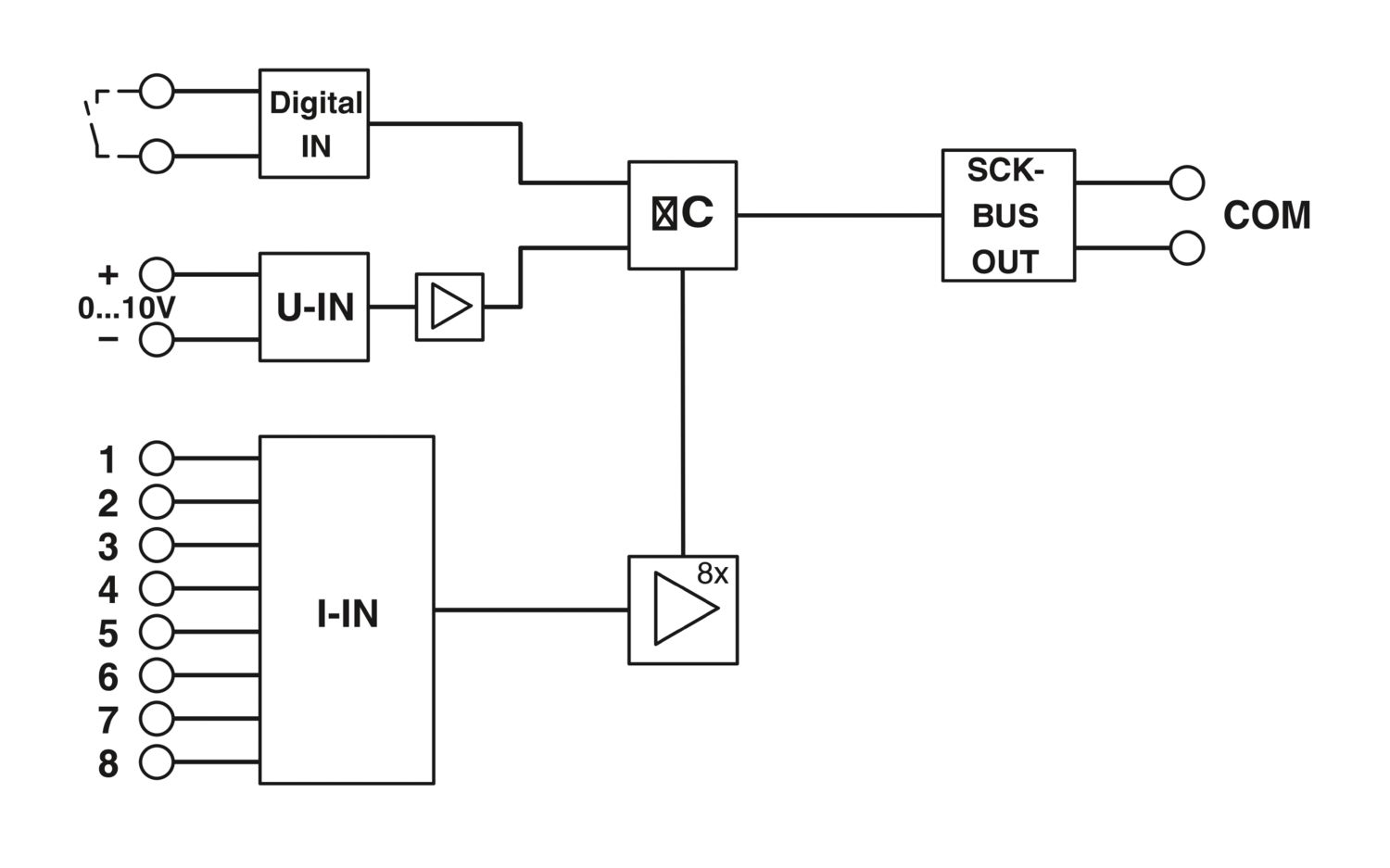

SCK-Messmodul zur Überwachung von Photovoltaikanlagen, 8 x Strommessung bis 20 A, 1 x Digitaleingang, Schnittstelle zum SCK-Kommunikationsmodul, Schnittstelle zum Spannungsmessmodul
Produktdetails
| Produkttyp | Strommessumformer |
| Produktfamilie | SOLARCHECK |
| Isolationseigenschaften | |
| Verschmutzungsgrad | 2 |
| Maximale Verlustleistung bei Nennbedingung | 1,15 W |
| Schutzbeschaltung | Überspannungsschutz; 33 V-Suppresserdiode |
| Versorgung | |
| Versorgungsspannungsbereich | über das SOLARCHECK-Kommunikationsmodul |
| Eigenstromaufnahme | 43 mA (typisch) |
| 50 mA (maximal) | |
| Signal: digital | |
| Beschreibung des Eingangs | Digitaler Eingang |
| Verwendbare Eingangsquellen | potenzialfreie Schaltkontakte |
| Leitungslänge | ≤ 30 m |
| Signal: analog | |
| Beschreibung des Eingangs | Analoger Eingang |
| Eingangssignal Spannung | 0 V ... 10 V |
| Messen | |
| Anzahl der Eingänge | 8 |
| Eingangsstrombereich | 0 A DC ... 20 A DC (UL: 0 A DC...25 A DC) |
| Rückwärtsstromerkennung | -1 A DC ... 0 mA |
| LSB: Strom | 20 mA |
| Überstrombelastbarkeit | 5 x IN |
| Temperaturkoeffizient typisch | 0,02 %/K (TK20) |
| Übertragungsfehler maximal | ± 1 % (vom Messbereichsendwert) |
| Anschlussart | Schraubanschluss |
| Leiterquerschnitt starr | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
| Anzugsdrehmoment | 0,5 Nm ... 0,6 Nm |
| Daten: Datenschnittstelle zum SCK-C-MODBUS | |
| Übertragungslänge | ≤ 300 m (0,14 mm²) |
| ≤ 500 m (1,5 mm²) | |
| Unterstützte Protokolle | proprietär |
| Artikelabmessungen | |
| Breite | 22,5 mm |
| Höhe | 102 mm |
| Tiefe | 128,5 mm |
| Rundleiter | |
| Durchmesser | 9,5 mm |
| Umgebungsbedingungen | |
| Schutzart | IP20 |
| Umgebungstemperatur (Betrieb) | -20 °C ... 70 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Höhenlage | ≤ 2000 m |
| Zulässige Luftfeuchtigkeit (Betrieb) | ≤ 95 % (keine Betauung) |
| CE | |
| Zertifikat | CE-konform |
| UL, USA / Kanada | |
| Kennzeichnung | 508 Listed |
| UL, USA | |
| Kennzeichnung | 1741 Recognized |
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie |
| Niederspannungs-Richtlinie | Konformität zur NS-Richtlinie |
| Störfestigkeit | EN 61000-6-2 |
| Hinweis | Während der Störbeeinflussung kann es zu geringen Abweichungen kommen. |
| Störabstrahlung | |
| Normen/Bestimmungen | EN 61000-6-4 |
| Normen/Bestimmungen | EN 61010-1 |
| EN 61010-2-30 |
| Montageart | Tragschiene: 35 mm |
| Tragschienenmontage |
| Artikelnummer | 2903241 |
| Verpackungseinheit | 1 Stück |
| Mindestbestellmenge | 1 Stück |
| Verkaufsschlüssel | CMMD11 |
| Produktschlüssel | CMMD11 |
| Katalogseite | Seite 243 (C-5-2019) |
| GTIN | 4046356729703 |
| Gewicht pro Stück (inklusive Verpackung) | 322,9 g |
| Gewicht pro Stück (exklusive Verpackung) | 300 g |
| Zolltarifnummer | 90303370 |
| Ursprungsland | DE |
ECLASS
| ECLASS-13.0 | 27210123 |
ETIM
| ETIM 9.0 | EC002475 |
UNSPSC
| UNSPSC 21.0 | 39121000 |
| EU RoHS | |
| Erfüllt die Anforderungen nach RoHS-Richtlinie | Ja |
| Ausnahmeregelungen soweit bekannt | 7(a), 7(c)-I |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
Eine artikelbezogene China RoHS Deklarationstabelle finden Sie im Downloadbereich zum jeweiligen Artikel unter „Herstellererklärung“. Für alle Artikel mit EFUP-E wird keine China RoHS Deklarationstabelle ausgestellt und benötigt.
|
| EU REACH SVHC | |
| Hinweis auf REACH-Kandidatenstoff (CAS-Nr.) | Lead (CAS-Nr.: 7439-92-1) |
| SCIP | fb391da0-3fbe-49f0-8eaa-a6224a23c97c |
