Die Klemme ist zum Einsatz innerhalb einer Inline-Station vorgesehen. Sie dient zur Ausgabe analoger Stromsignale. Die Ausgabewerte werden im Format Normierte Darstellung abgebildet. Inline ECO-Klemmen sind für den Temperaturbereich von 0 °C bis +55 °C zugelassen. Im Lieferumfang sind der Elektroniksockel und der Inline-Stecker enthalten.

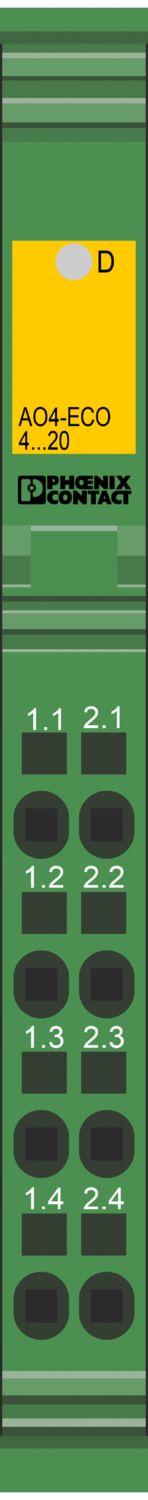

IB IL AO 4/I/4-20-ECO
-
Analogmodul
2702497
Inline, Analogausgabeklemme, Analoge Ausgänge: 4, 4 mA ... 20 mA, Anschlusstechnik: 2-Leiter, Übertragungsgeschwindigkeit im Lokalbus: 500 kBit/s, Schutzart: IP20, inklusive Inline-Stecker
Kostenloser Download verfügbar.
Downloads
Produktdetails
| Maßzeichnung |
|
| Breite | 12,2 mm |
| Höhe | 119,8 mm |
| Tiefe | 71,5 mm |
| Hinweis zur Anwendung | |
| Hinweis zur Anwendung | Nur für den industriellen Einsatz |
| Inline-Lokalbus | |
| Anzahl Schnittstellen | 2 |
| Anschlussart | Inline-Datenrangierer |
| Übertragungsgeschwindigkeit | 500 kBit/s |
| Modul | |
| ID-Code (dez) | 125 |
| ID-Code (hex) | 7D |
| Längencode (hex) | 04 |
| Längencode (dez) | 04 |
| Prozessdatenkanal | 64 Bit |
| Eingabeadressraum | 0 Byte |
| Ausgabeadressraum | 8 Byte |
| Registerlänge | 64 Bit |
| Bedarf an Parameterdaten | 1 Byte |
| Bedarf an Konfigurationsdaten | 4 Byte |
| Analog: | |
| Benennung Ausgang | Analoge Ausgänge |

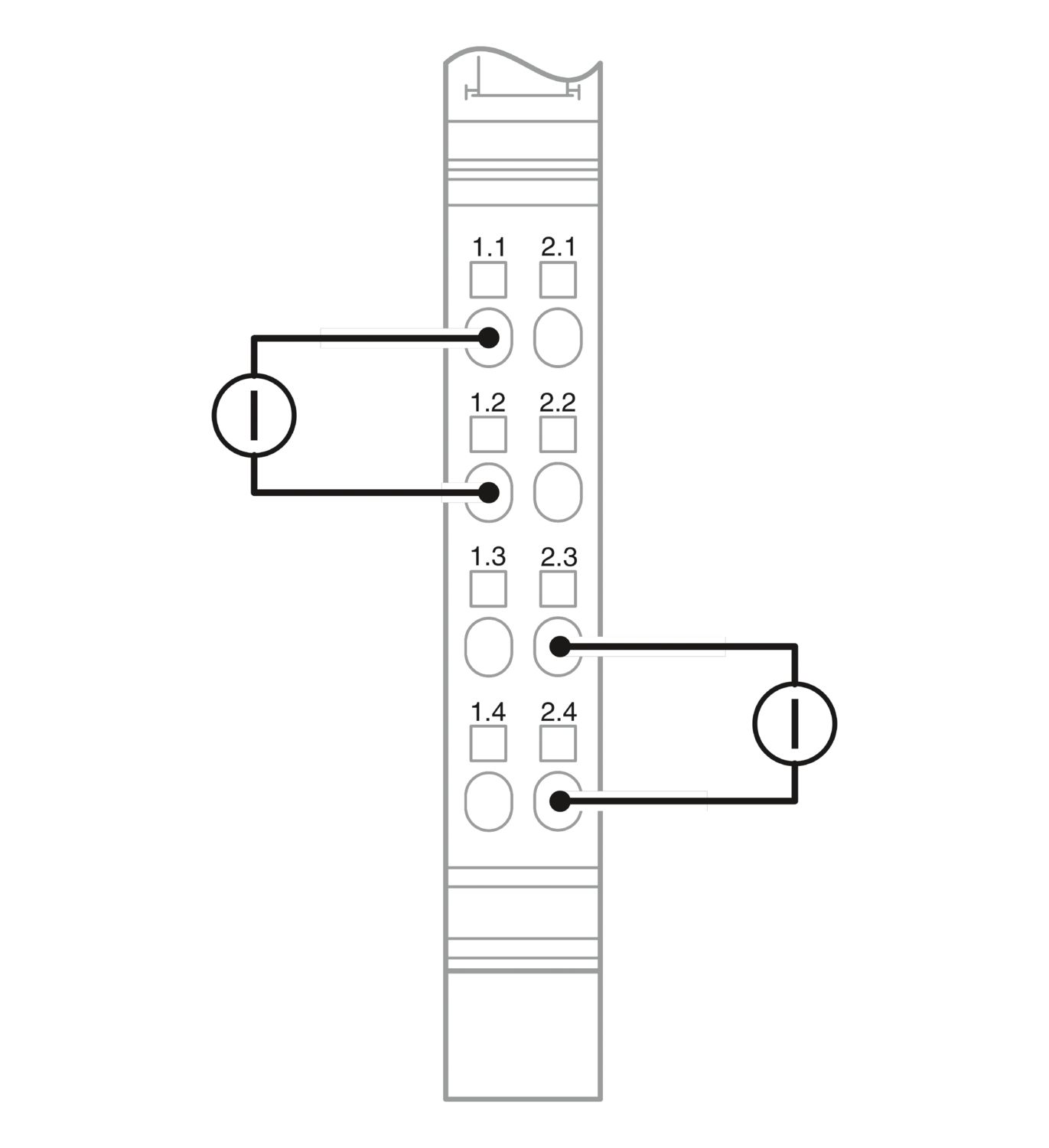

| Anschlusstechnik | 2-Leiter |
| Hinweis zur Anschlusstechnik | geschirmt, paarig verdrillt |
| Anzahl der Ausgänge | 4 |
| Auflösung D/A-Wandler | 12 Bit |
| Schutzbeschaltung | Kurzschlussschutz, Überlastschutz; elektronisch |
| Transientenschutz; Suppressordiode | |
| Datenformate | Normierte Darstellung |
| Ausgabewertdarstellung | 16 Bit |
| Prozessdaten-Update | < 10 ms |
| Ausgangssignal Strom | 4 mA ... 20 mA |
| Bürde/Ausgangslast Stromausgang | < 300 Ω |
| Produkttyp | I/O-Komponente |
| Produktfamilie | Inline |
| Bauform | modular |
| Lieferumfang | inklusive Inline-Stecker |
| Diagnose-Meldungen | Ausfall der internen Peripherieversorgung Peripheriefehlermeldung an den Buskoppler |
| Checksummenfehler Peripheriefehlermeldung an den Buskoppler |
| Maximale Verlustleistung bei Nennbedingung | 2,4 W |
| Potenziale: Versorgung der Logik (UL) | |
| Versorgungsspannung | 7,5 V DC (über Potenzialrangierer) |
| Stromaufnahme | max. 50 mA |
| typ. 40 mA | |
| Potenziale: Versorgung der Analogmodule (UANA) | |
| Versorgungsspannung | 24 V DC (über Potenzialrangierer) |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromaufnahme | max. 85 mA |
| typ. 65 mA | |
| Potenzialtrennung/Isolation der Spannungsbereiche | |
| Prüfspannung: Buslogik (Lokalbus, Logikversorgung) | 500 V AC, 50 Hz, 1 min |
| Prüfspannung: Analoge Peripherie | 500 V AC, 50 Hz, 1 min |
| Prüfspannung: Funktionserde | 500 V AC, 50 Hz, 1 min |
| Anschlusstechnik | |
| Benennung Anschluss | Inline-Anschlussstecker |
| Leiteranschluss | |
| Anschlussart | Zugfederanschluss |
| Leiterquerschnitt starr | 0,08 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel | 0,08 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG | 28 ... 16 |
| Abisolierlänge | 8 mm |
| Inline-Anschlussstecker | |
| Anschlussart | Zugfederanschluss |
| Leiterquerschnitt starr | 0,08 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel | 0,08 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG | 28 ... 16 |
| Abisolierlänge | 8 mm |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | 0 °C ... 55 °C (siehe Tabelle "Derating" im Datenblatt) |
| Schutzart | IP20 |
| Luftdruck (Betrieb) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Luftdruck (Lagerung/Transport) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 10 % ... 95 % (nach DIN EN 61131-2) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 10 % ... 95 % (nach DIN EN 61131-2) |
| Schutzklasse | III (IEC 61140, EN 61140, VDE 0140-1) |
| Montageart | Tragschienenmontage |
cUL Listed
Zulassungs-ID: E238705
Ihre Vorteile
4 analoge Ausgabekanäle
Anschluss der Aktoren in 2-Leiter-Technik
Strombereich: 4 mA ... 20 mA
Datenformat: Normierte Darstellung
Auflösung: 12 Bit
Diagnoseanzeige
