Geräteklemme, Nennspannung: 800 V, Nennstrom: 57 A, Anzahl der Anschlüsse: 6, Polzahl: 3, Anschlussart: Schraubanschluss, Bemessungsquerschnitt: 10 mm2, Querschnitt: 0,5 mm2 - 16 mm2, Montageart: direktes Anschrauben, Farbe: grau
| Produkttyp | Durchgangsklemme |
| Produktfamilie | G |
| Polzahl | 3 |
| Anzahl der Anschlüsse | 6 |
| Anzahl der Reihen | 1 |
| Potenziale | 3 |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Bemessungsstoßspannung | 8 kV |
| Maximale Verlustleistung bei Nennbedingung | 1,82 W |
| Anzahl der Anschlüsse pro Etage | 6 |
| Nennquerschnitt | 10 mm² |
| Schraubengewinde | M4 |
| Anzugsdrehmoment | 1,5 ... 1,8 Nm |
| Abisolierlänge | 12 mm |
| Lehrdorn | A3 |
| Anschluss gemäß Norm | IEC 60947-7-1 |
| Leiterquerschnitt starr | 0,5 mm² ... 16 mm² |
| Leiterquerschnitt AWG | 20 ... 6 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel | 0,5 mm² ... 10 mm² |
| Leiterquerschnitt flexibel [AWG] | 20 ... 8 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse) | 0,5 mm² ... 16 mm² |
| Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse) | 0,5 mm² ... 16 mm² |
| 2 Leiter gleichen Querschnitts starr | 0,5 mm² ... 6 mm² |
| 2 Leiter gleichen Querschnitts flexibel | 0,5 mm² ... 6 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. Aderendhülse ohne Kunststoffhülse | 0,5 mm² ... 6 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse | 0,5 mm² ... 6 mm² |
| Nennstrom | 57 A |
| Belastungsstrom maximal | 76 A (bei 16 mm² Leiterquerschnitt) |
| Nennspannung | 800 V |
| Nennquerschnitt | 10 mm² |

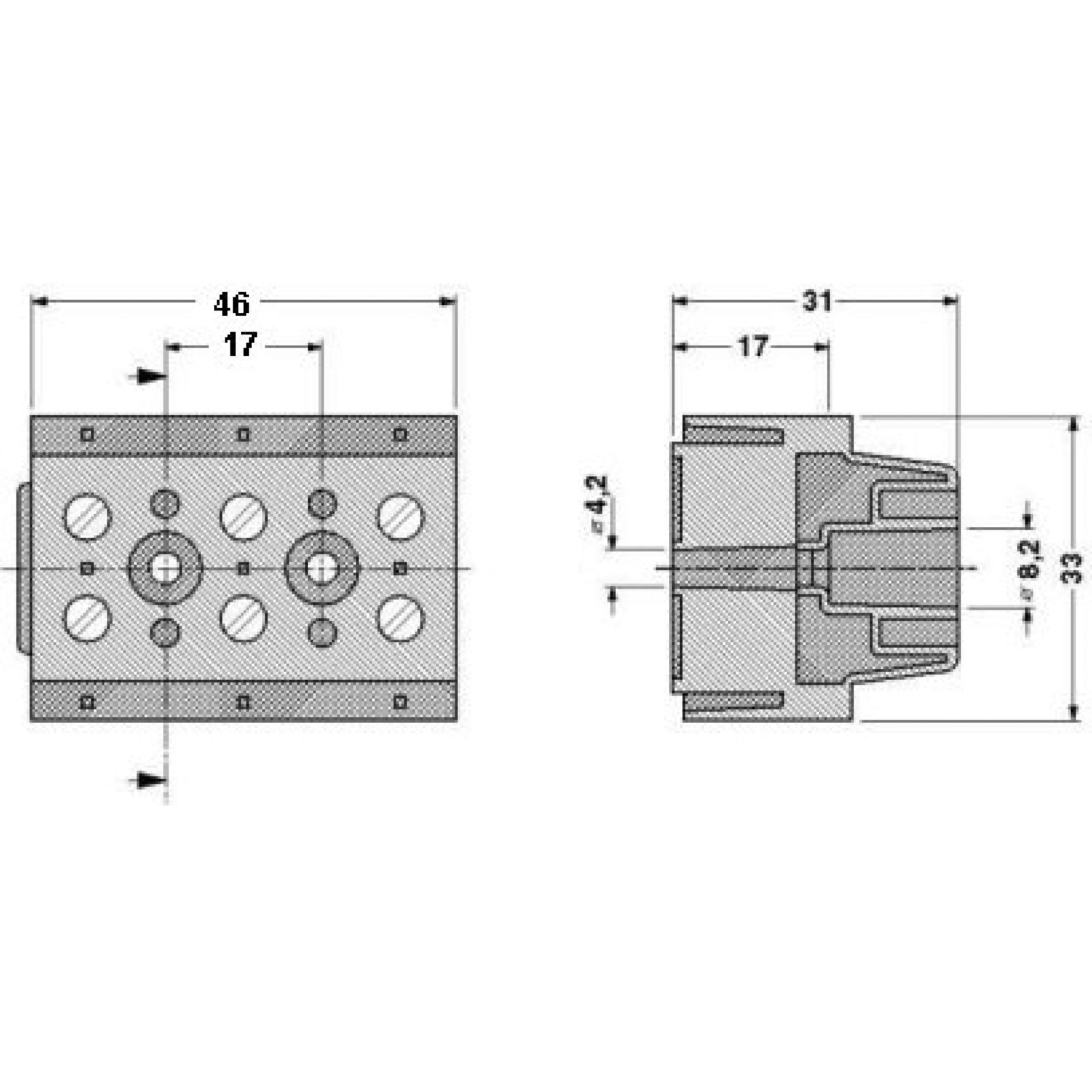

| Maßzeichnung |
|
| Breite | 46 mm |
| Höhe | 33 mm |
| Tiefe | 31 mm |
| Bohrlochdurchmesser | 4,2 mm |
| Farbe | grau (RAL 7042) |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Isolierstoffgruppe | I |
| Isolierstoff | PA |
| Statischer Isolierstoffeinsatz in Kälte | -60 °C |
| Relativer Isolierstoff Temperatur Index (Elec., UL 746 B) | 130 °C |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Oberflächen Flammbarkeit NFPA 130 (ASTM E 162) | bestanden |
| Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662) | bestanden |
| Rauchgastoxität NFPA 130 (SMP 800C) | bestanden |
| Stoßspannungsprüfung | |
| Prüfspannung Sollwert | 8 kV |
| Ergebnis | Prüfung bestanden |
| Erwärmungsprüfung | |
| Anforderung Erwärmungsprüfung | Temperaturerhöhung ≤ 45 K |
| Ergebnis | Prüfung bestanden |
| Kurzzeitstromfestigkeit 10 mm² | 1,2 kA |
| Ergebnis | Prüfung bestanden |
| Betriebsfrequente Spannungsfestigkeit | |
| Prüfspannung Sollwert | 2 kV |
| Ergebnis | Prüfung bestanden |
| Mechanische Daten | |
| Offene Seitenwand | Nein |
| Mechanische Festigkeit | |
| Ergebnis | Prüfung bestanden |
| Prüfung auf Leiterbeschädigung und Lockerung | |
| Rotationsgeschwindigkeit | 10 (+/- 2) U/min |
| Umdrehungen | 135 |
| Leiterquerschnitt/Gewicht | 0,5 mm² / 0,3 kg |
| 10 mm² / 2 kg | |
| 16 mm² / 2,9 kg | |
| Ergebnis | Prüfung bestanden |
| Nadelflammenprüfung | |
| Einwirkdauer | 30 s |
| Ergebnis | Prüfung bestanden |
| Schwingen/Breitbandrauschen | |
| Prüfspezifikation | DIN EN 50155 (VDE 0115-200):2018-05 |
| Spektrum | Lebensdauerprüfung Kategorie 2, am Drehgestell angebaut |
| Frequenz | f1 = 5 Hz bis f2 = 250 Hz |
| ASD-Pegel | 6,12 (m/s²)²/Hz |
| Beschleunigung | 3,12g |
| Prüfdauer je Achse | 5 h |
| Prüfrichtungen | X-, Y- und Z-Achse |
| Ergebnis | Prüfung bestanden |
| Schocken | |
| Schockform | Halbsinus |
| Beschleunigung | 5g |
| Schockdauer | 30 ms |
| Anzahl der Schocks je Richtung | 3 |
| Prüfrichtungen | X-, Y- und Z-Achse (pos. und neg.) |
| Ergebnis | Prüfung bestanden |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -60 °C ... 110 °C (Betriebstemperaturbereich inkl. Eigenerwärmung, max. kurzzeitige Betriebstemperatur siehe RTI Elec.) |
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 60 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C) |
| Umgebungstemperatur (Montage) | -5 °C ... 70 °C |
| Umgebungstemperatur (Betätigung) | -5 °C ... 70 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 20 % ... 90 % |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 30 % ... 70 % |
| Anschluss gemäß Norm | IEC 60947-7-1 |
| Montageart | direktes Anschrauben |
| Nennspannung UN | Nennstrom IN | Querschnitt AWG | Querschnitt mm2 | |
|---|---|---|---|---|
| 600 V | 65 A | 24 - 6 |
| Nennspannung UN | Nennstrom IN | Querschnitt AWG | Querschnitt mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| 600 V | 65 A | 24 - 6 | ||
| Mehrleiteranschluss | 600 V | 65 A | - 8 | |
| Usegroup C | ||||
| 600 V | 65 A | 24 - 6 | ||
| Mehrleiteranschluss | 600 V | 65 A | - 8 | |
| Usegroup F | ||||
| 800 V | 65 A | 24 - 6 | ||
| Usegroup D | ||||
| 600 V | 5 A | 24 - 6 | ||
