VAL-MS BE
-
Überspannungsschutz-Basiselement Typ 2
2817741
Basiselement für Typ 2 Ableiter der Produktreihe VALVETRAB MS. Ausführung: 1-kanalig
Produktdetails
| Allgemein | |
| Hinweis | Für den Einbau in ein berührgeschütztes Gehäuse. Für Applikationen mit einem UC > 500 V müssen seitliche Abstände sowie Abstände im Anschlussbereich von mindestens 5 mm zwischen verschiedenen aktiven Teilen einschließlich geerdeten Teilen berücksichtigt werden. |
| Produkttyp | Basiselement |
| Produktfamilie | VALVETRAB MS |
| IEC-Prüfklasse | II |
| T2 | |
| EN Type | T2 |
| Bauform | Basiselement, Tragschienenmontage |
| Polzahl | 1 |
| Meldung Überspannungsschutz defekt | keine |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Nennfrequenz fN | 50 Hz (60 Hz) |
| Anschlussart | Schraubanschluss |
| Schraubengewinde | M5 |
| Anzugsdrehmoment | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Abisolierlänge | 16 mm |
| Leiterquerschnitt flexibel | 1,5 mm² ... 25 mm² |
| Leiterquerschnitt starr | 1,5 mm² ... 35 mm² |
| Leiterquerschnitt AWG | 15 ... 2 |
| Anschlussart | Gabelkabelschuh |
| Leiterquerschnitt flexibel | 1,5 mm² ... 16 mm² |
| Maßzeichnung |
|

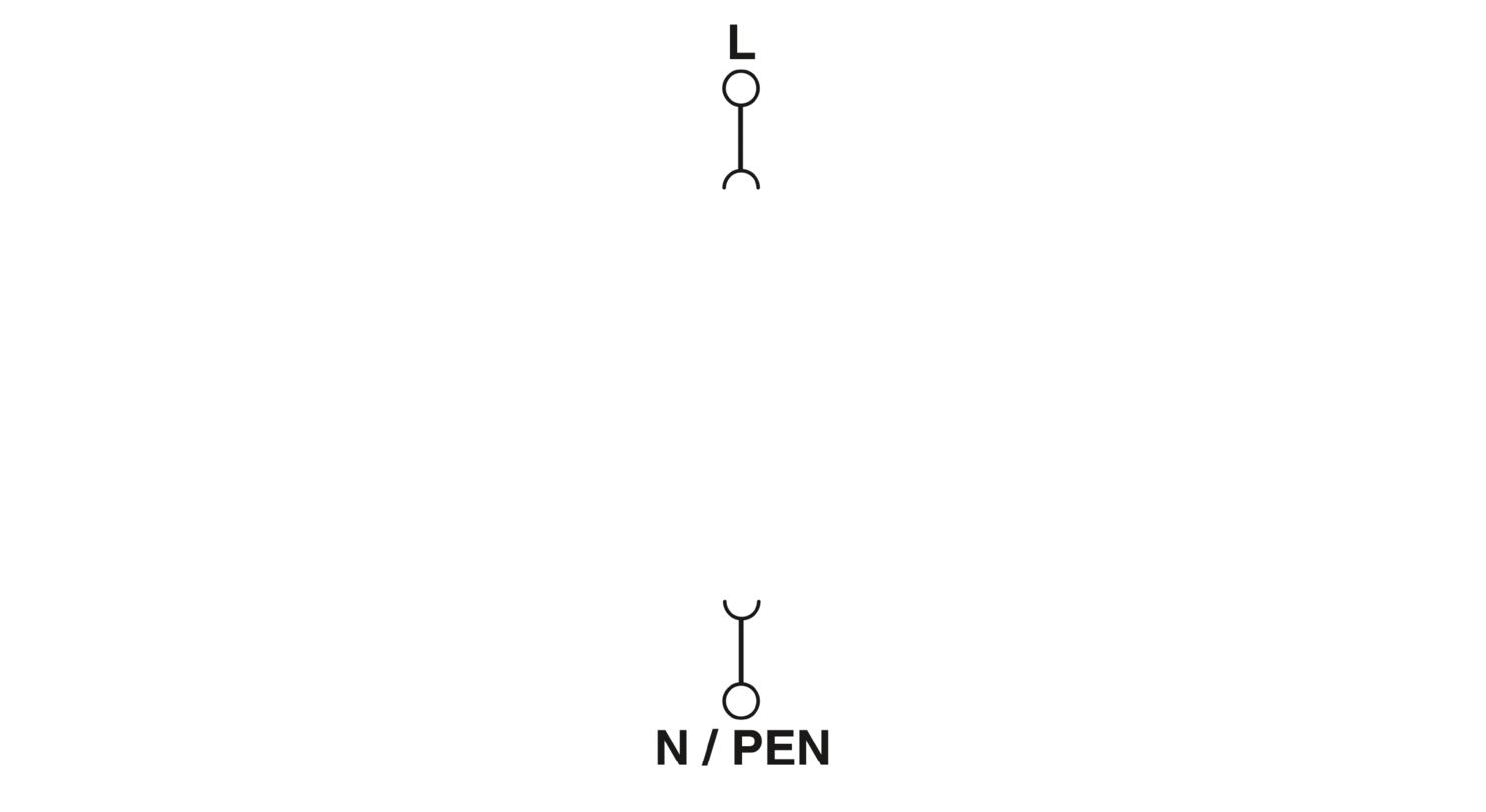

| Breite | 17,6 mm |
| Höhe | 89,8 mm |
| Tiefe | 51,5 mm (inkl. Tragschiene 7,5 mm) |
| Teilungseinheit | 1 TE |
| Farbe | schwarz (RAL 9005) |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| CTI-Wert des Materials | 600 |
| Isolierstoff | PA 6.6 |
| Materialgruppe | I |
| Material Gehäuse | PA 6.6 |
| Mechanische Daten | |
| Offene Seitenwand | Nein |
| Wirkungsrichtung | 1L-N/PE |
| Nennfrequenz fN | 50 Hz (60 Hz) |
| Höchste Dauerspannung UC | 600 V AC |
| Nennlaststrom IL | 80 A |
| Kurzschlussfestigkeit ISCCR | 25 kA |
| Maximale Vorsicherung bei V‑Durchgangsverdrahtung | 80 A (gG) |
| Maximale Vorsicherung bei Stichleitungsverdrahtung | 125 A (gG) |
| Umgebungsbedingungen | |
| Schutzart | IP20 (nur bei Benutzung aller Klemmstellen) |
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
| Höhenlage | ≤ 2000 m (amsl) |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % |
| Schock (Betrieb) | 25g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibration (Betrieb) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
| UL-Spezifikationen | |
| Nennspannung | 690 V AC |
| SPD Typ | 4CA |
| UL-Anschlussdaten | |
| Anzugsdrehmoment | 30 lbf-in. |
| Leiterquerschnitt AWG | 14 ... 2 |
| Normen/Bestimmungen | IEC 61643-11 |
| Hinweis | 2011 |
| Normen/Bestimmungen | EN 61643-11 |
| Hinweis | 2012 |
| Montageart | Tragschiene: 35 mm |
Ihre Vorteile
Millionenfach bewährte Qualität in verschiedensten Anwendungen
Schnelle Installation mit Brücken dank industrieüblicher Baubreite von 1 TE
Einfache Prüfung und Isolationsmessung dank steckbarer Schutzmodule
Großes Einsatzgebiet durch vielfältige Nennspannungen
Hohe Modularität bietet individuelle Lösungen für jede Anwendung
