HC-ADV-B16-HHWH-1TTM32-MF-BK
-
Gehäuse
1420918

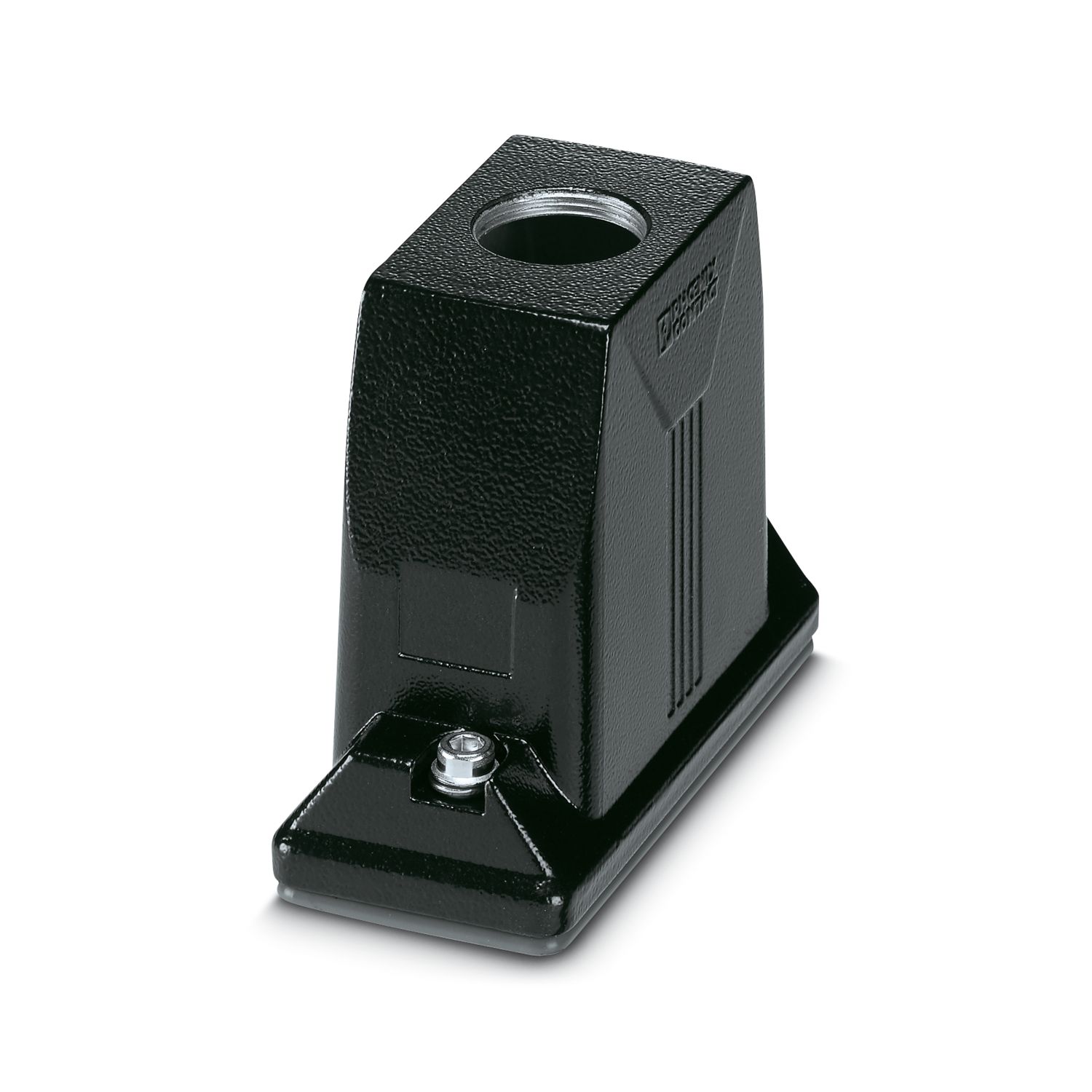

Tüllengehäuse B16, mit Schraubverriegelung, Material: Aluminiumdruckguss, seewasserbeständig, Kabelabgänge: 1, gerade, 1x M32, Höhe: 93,7 mm, Kabelverschraubung: ohne, erhöhte Umweltanforderungen
Produktdetails
| Allgemein | für Kontakteinsätze HC-B16, BB32, D40, DD72, HS6, HV6, M, K |
| Produkttyp | Gehäuse mit Schraubverriegelung |
| Gehäuseart | Tüllengehäuse |
| Produktfamilie | HC-ADV |
| Anwendung | erhöhte Umweltanforderungen |
| Bauform | B16 |
| Anzahl der Kabelabgänge | 1 |
| Art der Verschraubung | 1x M32 |
| Ausführung | Hohe Bauform |
| Befestigungsschrauben | M6 (Schraubenkopf Innensechskant 5 mm) |
| Geschirmt | nein |
| Kabelabgang | gerade |
| Pg-Verschraubung | ohne |
| Anzugsdrehmoment | 3 Nm ... 5 Nm (für M6-Befestigungsschrauben des Tüllengehäuses) |

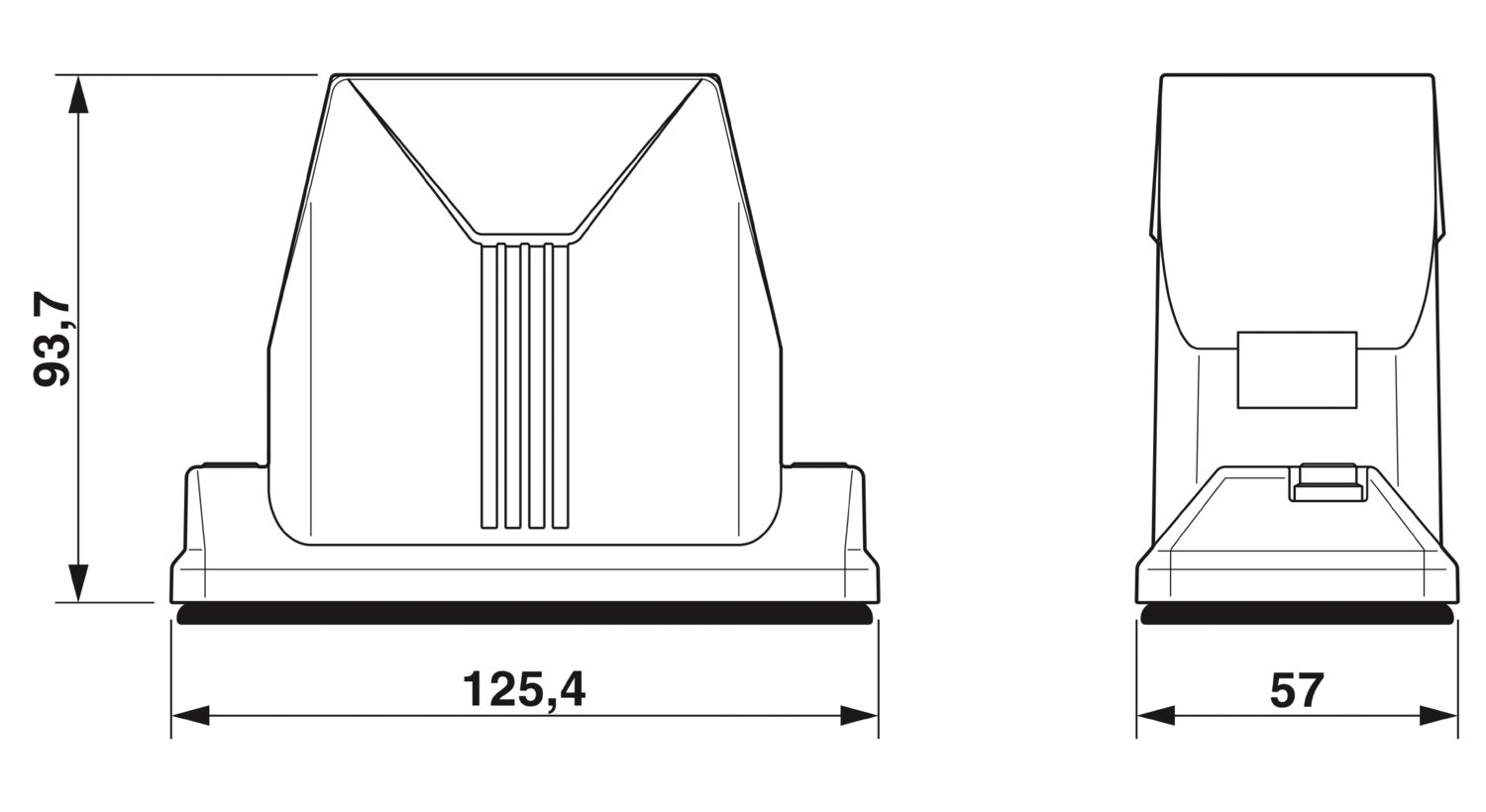

| Maßzeichnung |
|
| Breite | 57 mm |
| Höhe | 93,7 mm |
| Länge | 125,5 mm |

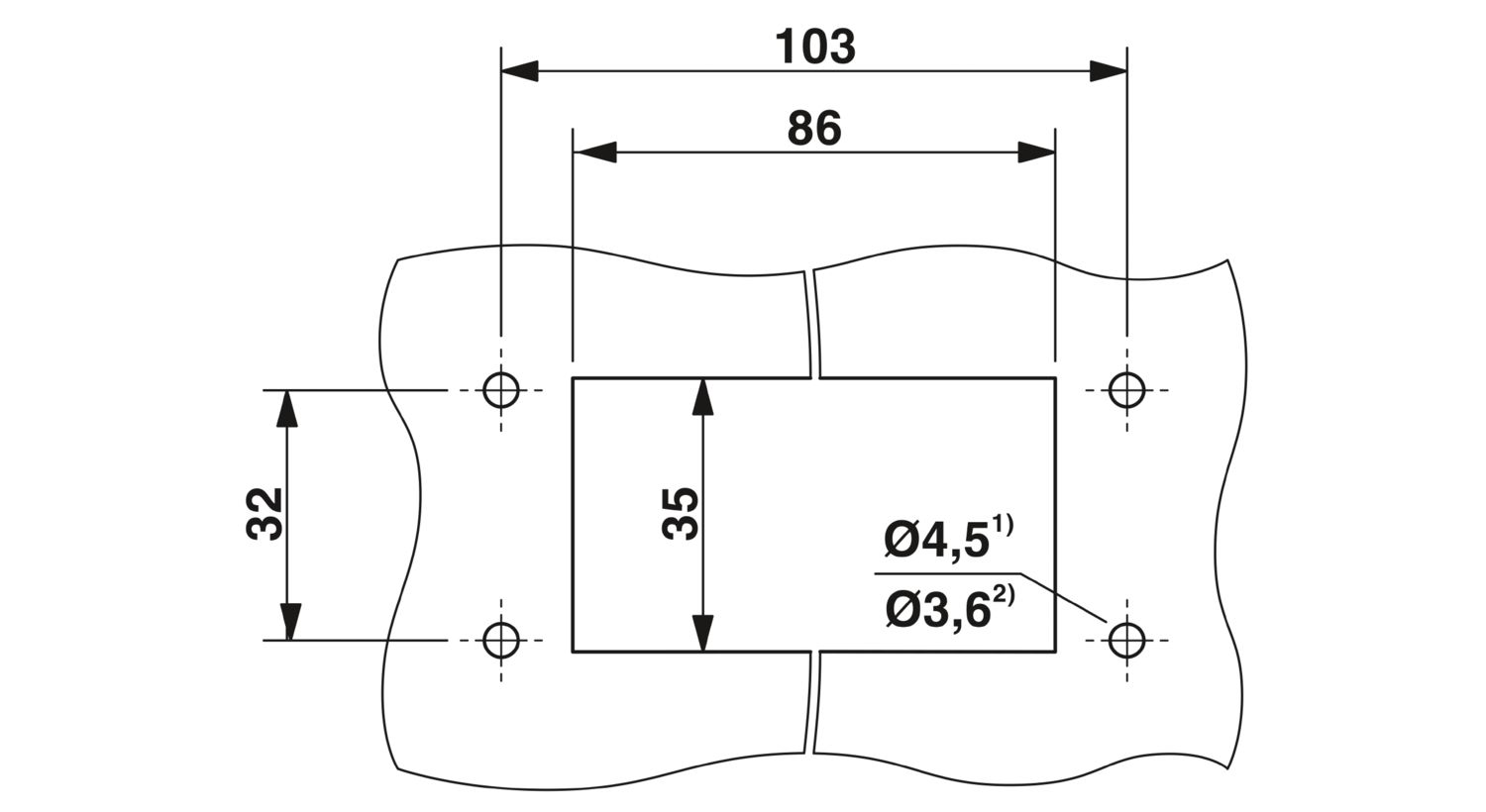

| Einbaumaß | |
| Breite Montageausschnitt | 35 mm |
| Länge Montageausschnitt | 86 mm |
| Material Dichtung | Viton |
| Material Gehäuse | Aluminiumdruckguss, seewasserbeständig |
| Material Gehäuseoberfläche | pulverbeschichtet, schwarz |
| Material Verriegelungsbügel | Edelstahl |
| Umgebungsbedingungen | |
| Schutzart | IP66 |
| IP68 (0,2 bar/24 h) | |
| IP69 (ISO 20653:2013-02) | |
| Schutzart (NEMA) | 4 (UL 50e) |
| 4X (UL 50e) | |
| 12 (UL 50e) | |
| Schlagfestigkeit | IK09 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 125 °C |
| Mechanische Daten | |
| Art der Verschraubung | 1x M32 |
| Verriegelungstyp | Schraube |
| Befestigungsschrauben | M6 (Schraubenkopf Innensechskant 5 mm) |
