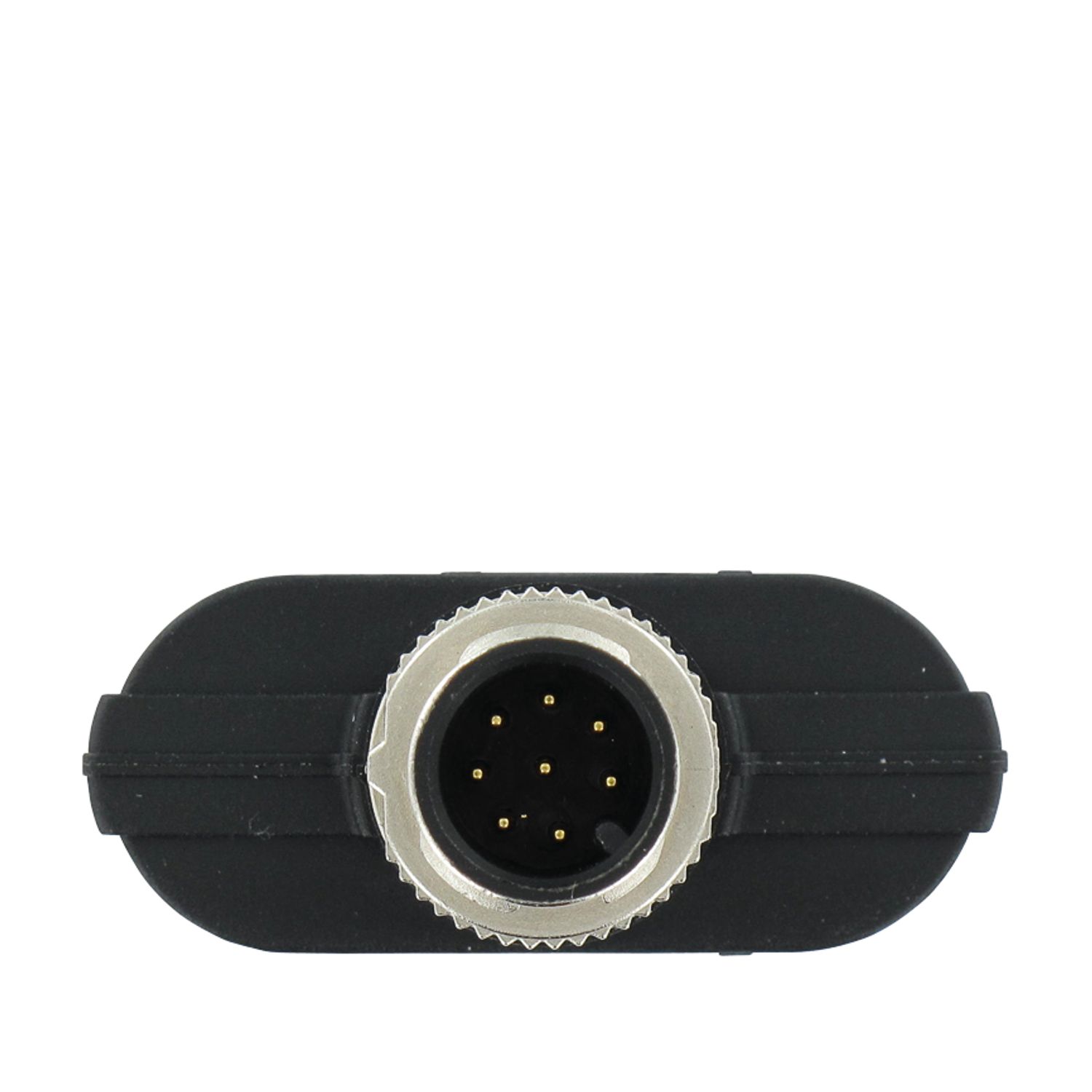

Y-verdeler type 3 voor geïntegreerde diagnose via het meldcontact bij PSR-CT-veiligheidsschakelaars.
SAC-8PY-M/2XF BK 3-PSR
-
Y-verdelers
1054341
Y-verdeler voor RFID-transponderschakelaar van de serie PSR-CT, M12-stiftconnector/busconnector, 5- en 8-polig, voor de terugvoering van het meldcontact naar de PLC
Productdetails
| Producttype | Y-verdelers |
| aantal polen | 8 |
| Aantal kabelAansluitingen | 2 |
| Afgeschermd | nee |
| polarisatie | A |
| schroefdraadsoort | M12 |
| Isolatie-eigenschappen | |
| Overspanningscategorie | II |
| vervuilingsgraad | 3 |
| isolatieweerstand | ≥ 100 MΩ |
| nominale spanning UN | 30 V AC |
| 30 V DC | |
| nominale stroom IN | 2 A |
| statusindicatie | nee |
| statusindicatie aanwezig | nee |
| Maatschets |
|
| Breedte | 39 mm |
| Hoogte | 16 mm |
| lengte | 52,5 mm |
| middenafstand | 21 mm |
| Brandbaarheidsklasse volgens UL 94 | HB |
| materiaal afdichting | NBR |
| materiaal behuizing | TPU, moeilijk ontvlambaar, zelfdovend |
| materiaal contact | CuZn |
| materiaal contactoppervlak | Ni/Au |
| materiaal contactblok | TPU GF |
| Materiaal wartel | zinkspuitgietwerk, vernikkeld |
| Aansluiting 1 | |
| bouwvorm | connector recht M12 SPEEDCON |
| Type vergrendeling | SPEEDCON |
| Type polarisatie | A |
| Aansluiting 2 | |
| bouwvorm | Busconnector recht M12 SPEEDCON |
| Type vergrendeling | SPEEDCON |
| Type polarisatie | A |
| Aansluiting 3 | |
| bouwvorm | Busconnector recht M12 SPEEDCON |
| Type vergrendeling | SPEEDCON |
| Type polarisatie | A |
| Mechanische gegevens | |
| steekcycli | ≥ 100 |
| Omgevingsomstandigheden | |
| beschermklasse | IP65 |
| IP67 | |
| omgevingstemperatuur (bedrijf) (connector / bus) | -25 °C ... 90 °C (steker/bus) |
| M12 | |
| normcode | M12-connector |
| normen/bepalingen | IEC 61076-2-101 |
Uw voordelen
Eenvoudige terugvoering van het meldcontact naar de PLC
Comfortabele installatie met M12-aansluiting
Voorkomt bekabelingsfouten
