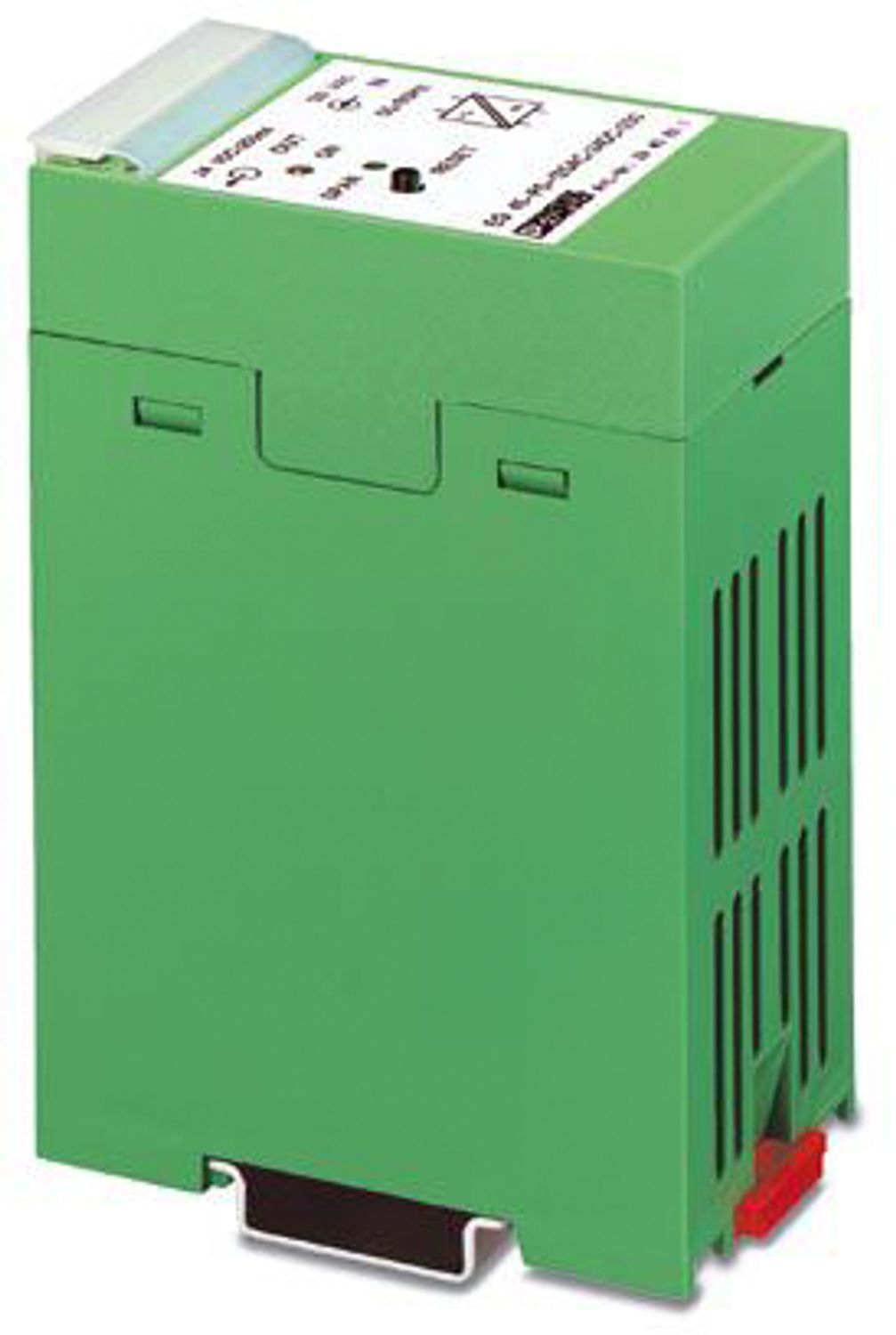

EG 45-PS-230AC/24DC/250
-
Voeding
2940618
Voeding voor montage op montagerail, secundair geschakeld, ingang 230 V AC, uitgang 12-28 V DC/250 mA, voorinstelling 24 V DC
Productdetails
| Bedrijfstoestand | 100 % ED |
| Testspanning ingang/uitgang | 4 kV AC |
| ingangsspanning | 230 V AC |
| Spanningstype voedingsspanning | AC |
| frequentiebereik AC | 50 Hz ... 60 Hz |
| Netuitval-overbruggingstijd | 35 ms |
| stroomopname | ca. 60 mA |
| Nominaal opgenomen vermogen | ca. 12 VA |
| ingangszekering | 0,4 A (traag TR 5, intern, gesoldeerd) |
| nominale uitgangsspanning | 12 V DC ±2 % (tot 28 V DC instelbaar, voorinstelling 24 V DC ±4 %) |
| nominale uitgangsstroom (IN) | 250 mA |
| rimpel | < 100 mVtt |
| kortsluitvast | ja |
| nullastbestendig | ja |
| beveiligingsschakeling | elektronische afschakeling bij 1,3 x IN; Varistor |
| Ingang | |
| Aansluitmethode | steekbare COMBICON-schroefaansluiting |
| Min. aderdoorsnede massief | 0,2 mm² |
| Max. aderdoorsnede massief | 2,5 mm² |
| Min. aderdoorsnede soepel | 0,2 mm² |
| Max. aderdoorsnede soepel | 2,5 mm² |
| min. aderdoorsnede AWG | 24 |
| max. aderdoorsnede AWG | 14 |
| Striplengte | 8 mm |
| schroefdraad | M3 |
| Uitgang | |
| Aansluitmethode | steekbare COMBICON-schroefaansluiting |
| Min. aderdoorsnede massief | 0,2 mm² |
| Max. aderdoorsnede massief | 2,5 mm² |
| Min. aderdoorsnede soepel | 0,2 mm² |
| Max. aderdoorsnede soepel | 2,5 mm² |
| min. aderdoorsnede AWG | 24 |
| max. aderdoorsnede AWG | 14 |
| Striplengte | 8 mm |
| schroefdraad | M3 |
| Breedte | 45 mm |
| Hoogte | 107 mm |
| diepte | 77 mm |
| Omgevingsomstandigheden | |
| beschermklasse | IP20 |
| omgevingstemperatuur (bedrijf) | 0 °C ... 60 °C |
| Conformiteit/toelatingen | |
| SIL volgens IEC 61508 | 0 |
| Normen | |
| normen / bepalingen | prEN 50178 |
| DIN EN 50178/VDE 0160 | |
| DIN VDE 0106-101 | |
| DIN VDE 0551 | |
| montagetechniek | Railmontage |
| Montage-instructie | rijgbaar met tussenafstand = 10 mm |
| Inbouwpositie | op horizontale montagerail |
| Artikelnummer | 2940618 |
| Verpakkingseenheid | 1 Stuks |
| Minimale bestelhoeveelheid | 1 Stuks |
| Productcode | CMPL13 |
| GTIN | 4017918080174 |
| Gewicht per stuk (inclusief verpakking) | 525,5 g |
| Gewicht per stuk (exclusief verpakking) | 525,5 g |
| Land van herkomst | DE |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-25
Een China RoHS declaratietabel met betrekking tot het artikel, is als download beschikbaar en vindt u bij het betreffende artikel onder Fabrikantverklaring. Voor geen van de artikelen met EFUP-E is een China RoHS declaratietabel beschikbaar en nodig.
|
| EU REACH SVHC | |
| Aanduiding van REACH-kandidaatstof (CAS-nr.) | Geen stof met een massafractie van meer dan 0,1 % |
