Basiselement voor printplaat, nominale doorsnede: 2,5 mm2, kleur: groen, nominale stroom: 8 A, nominale spanning (III/2): 320 V, contactoppervlak: Sn, type contactaansluiting: Stift, aantal potentialen: 6, aantal rijen: 1, aantal polen: 6, aantal aansluitingen: 6, artikelfamilie: MSTBO 2,5/..-GR, rastermaat: 5,08 mm, montage: Golfsolderen, pin-lay-out: lineaire pinning, stiftlengte [P]: 3,2 mm, aantal soldeerpinnen per potentiaal: 1, steeksysteem: COMBICON MSTB 2,5, Uitlijning poolbeeld: Orthogonaal, vergrendeling: zonder, bevestigingsmethode: zonder, verpakkingsmethode: verpakt in karton
| Producttype | Basiselement voor printplaat |
| Productfamilie | MSTBO 2,5/..-GR |
| Productlijn | COMBICON Connectors M |
| bouwvorm | basiselement verticaal t.o.v. de printplaat |
| aantal polen | 6 |
| Rastermaat | 5,08 mm |
| Aantal Aansluitingen | 6 |
| Aantal rijen | 1 |
| Aantal potentialen | 6 |
| bevestigingsflens | zonder |
| pinlay-out | lineaire pinning |
| Aantal soldeerpinnen per potentiaal | 1 |
| Eigenschappen | |
| nominale stroom IN | 8 A |
| nominale spanning UN | 320 V |
| Nominale spanning (III/3) | 250 V |
| teststootspanning (III/3) | 4 kV |
| nominale spanning (III/2) | 320 V |
| teststootspanning (III/2) | 4 kV |
| Nominale spanning (II/2) | 630 V |
| teststootspanning (II/2) | 4 kV |
| montagetechniek | Golfsolderen |
| pinlay-out | lineaire pinning |
| Materiaal - contakt | |
| Opmerking | WEEE/RoHS-conform, whisker-vrij volgens IEC 60068-2-82/JEDEC JESD 201 |
| materiaal contact | Cu-legering |
| Oppervlakte-toestand | vertind |
| metalen oppervlak contactbereik (coating) | tin (5 - 7 µm Sn) |
| metalen oppervlak soldeerbereik (coating) | tin (5 - 7 µm Sn) |
| Materiaal - behuizing | |
| Kleur (Behuizing) | groen (6021) |
| Isolatiemateriaal | PA |
| isolatiemateriaalgroep | I |
| CTI volgens IEC 60112 | 600 |
| Brandbaarheidsklasse volgens UL 94 | V0 |
| Gloeidraad-ontvlambaarheidsnummer GWFI volgens EN 60695-2-12 | 850 |
| Gloeidraad-ontvlambaarheidstemperatuur GWIT volgens EN 60695-2-13 | 775 |
| Temperatuur van de kogeldruktest volgens EN 60695-10-2 | 125 °C |
| Aanwijzing voor de bediening | COMBICON-connectoren zijn volgens DIN EN 61984 connectoren zonder schakelvermogen (COC). Bij gebruik volgens de voorschriften mogen zij alleen spanningsloos of onbelast worden ingestoken of losgenomen. |

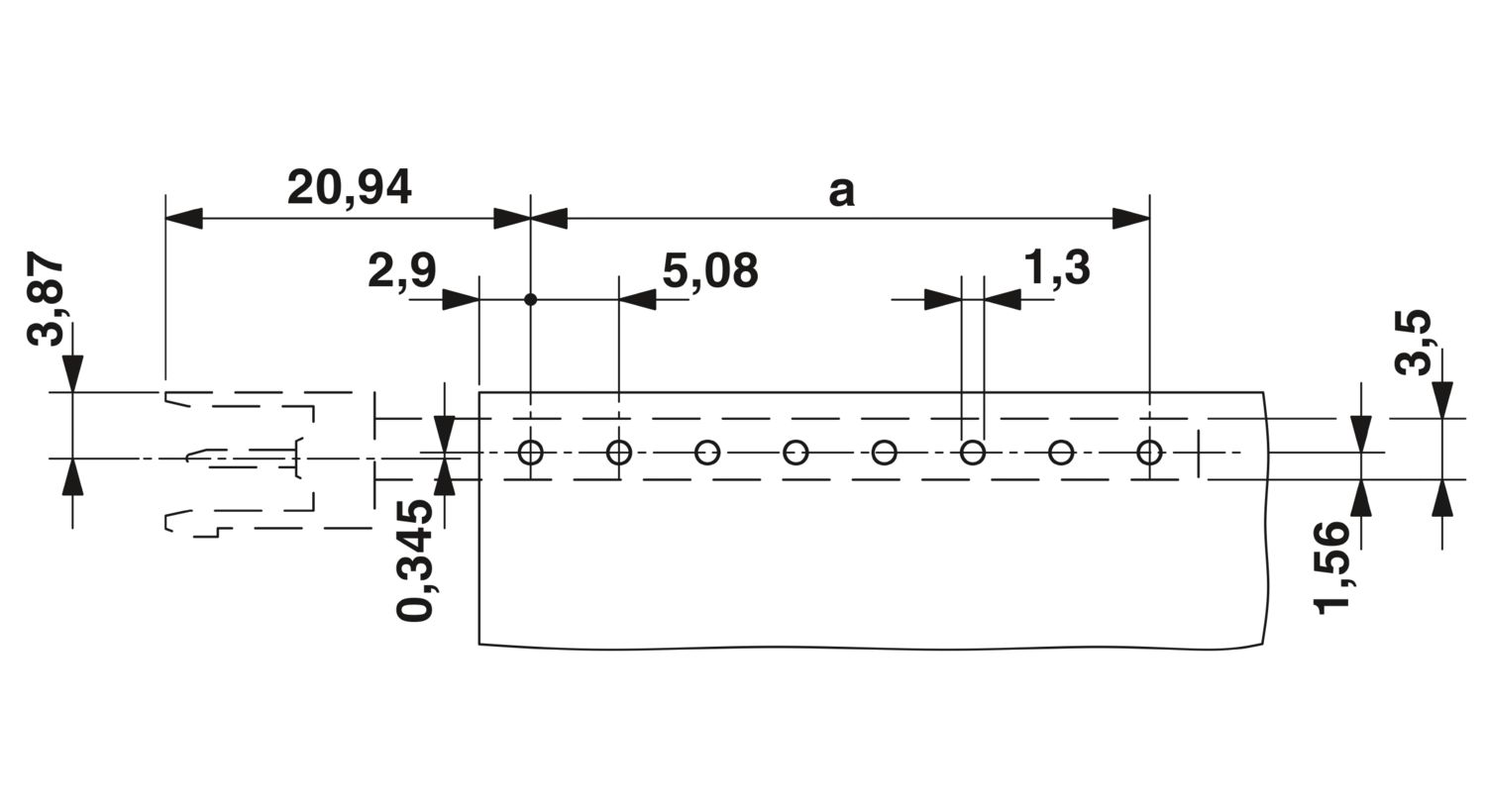

| Maatschets |
|
| Rastermaat | 5,08 mm |
| Breedte [b] | 30,43 mm |
| Hoogte [h] | 23,62 mm |
| Lengte [l] | 49,09 mm |
| Bouwhoogte | 20,42 mm |
| Soldeerstiftlengte [P] | 3,2 mm |
| Stiftafmetingen | 0,32 x 1,2 mm |
| Printplaatontwerp | |
| printgatdiameter | 1,3 mm |
| Lucht- en kruipwegen | | |
| isolatiemateriaalgroep | I |
| nominale isolatiespanning (III/3) | 250 V |
| Nominale stootspanning (III/3) | 4 kV |
| nominale isolatiespanning (III/2) | 320 V |
| Nominale stootspanning (III/2) | 4 kV |
| nominale isolatiespanning (II/2) | 630 V |
| Nominale stootspanning (II/2) | 4 kV |
| Omgevingsomstandigheden | |
| Omgevingstemperatuur (bedrijf) | -40 °C ... 100 °C (afhankelijk van de deratingcurve) |
| Omgevingstemperatuur (opslag/transport) | -40 °C ... 70 °C |
| Relatieve luchtvochtigheid (opslag/transport) | 30 % ... 70 % |
| omgevingstemperatuur (montage) | -5 °C ... 100 °C |
| verpakkingsmethode | verpakt in karton |
| Nominale spanning UN | Nominale stroom IN | Doorsnede AWG | Doorsnede mm2 | |
|---|---|---|---|---|
| gebruiksgroep B | ||||
| 300 V | 6,5 A | |||
| gebruiksgroep D | ||||
| 300 V | 6,5 A | |||
| Nominale spanning UN | Nominale stroom IN | Doorsnede AWG | Doorsnede mm2 | |
|---|---|---|---|---|
| gebruiksgroep B | ||||
| 250 V | 8 A | |||
| gebruiksgroep D | ||||
| 300 V | 8 A | |||
| Nominale spanning UN | Nominale stroom IN | Doorsnede AWG | Doorsnede mm2 | |
|---|---|---|---|---|
| 250 V | 8 A |
