CBT-SCHUKO
-
Overspanningsbeveiligingsmodule Type 3
2857280
5-voudige wandcontactdoosstrook, met overspanningsbeveiliging, aan/uit-schakelaar en power-led. De led schakelt bij een functiestoring, als gevolg van overbelasting, zelfstandig uit. Landspecifiek toepasbaar in: D, A, I, NL, S, E, N, FIN
Productdetails
| Producttype | Apparaatbeveiliging |
| bouwvorm | Contactdoosstrook |
| toepasbaar in de landen | D, A, NL, E, P |
| melding overspanningsbeveiliging defect | optisch |
| IEC-testklasse | III |
| EN-type | T3 |

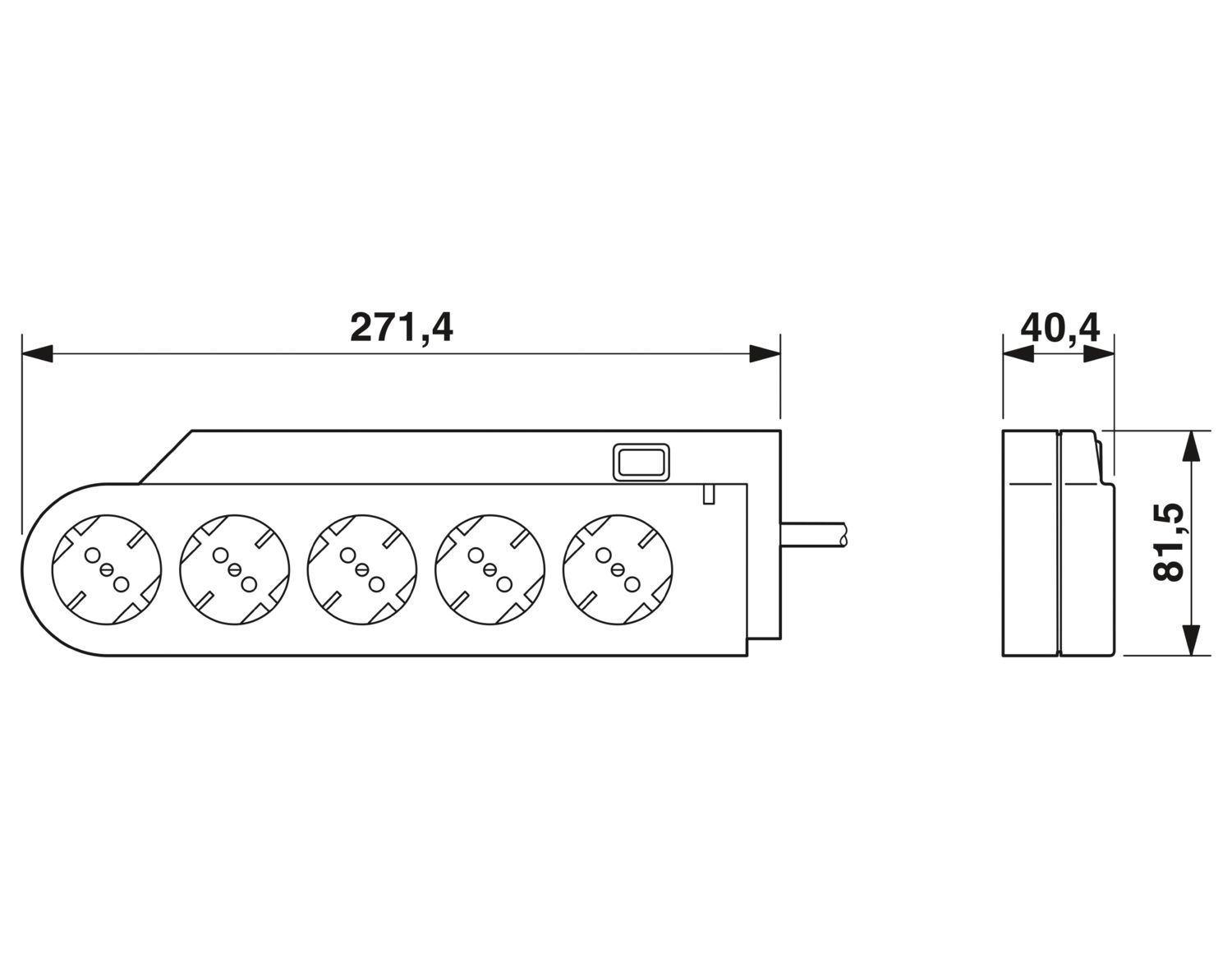

| Maatschets |
|
| Breedte | 81 mm |
| Hoogte | 271 mm |
| diepte | 42 mm |
| Brandbaarheidsklasse volgens UL 94 | V0 |
| materiaal behuizing | PA |
| kabellengte | 1,80 m |
| signaalrichting | 1L-N & N-PE |
| nominale frequentie fN | 50 Hz (60 Hz) |
| max. continue spanning UC (L-N) | 260 V AC |
| max. continue spanning UC (L-PE) | 260 V AC |
| Nominale belastingsstroom IL | 16 A (30 °C) |
| aardstroom IPE | ≤ 1 µA |
| nom. afleidstootstroom In (8/20) µs (L-N) | 1,5 kA |
| nom. afleidstootstroom In (8/20)µs (L-PE) | 1,5 kA |
| Nominale afleidstootstroom In (8/20) μs (N-PE) | 1,5 kA |
| beveiligingsniveau Up (L-N) | ≤ 1,3 kV |
| Beveiligingsniveau Up (L-PE) | ≤ 1,5 kV |
| Beveiligingsniveau Up (N-PE) | ≤ 1,5 kV |
| restspanning bij In | ≤ 1,2 kV |
| ≤ 650 V | |
| ≤ 650 V | |
| aanspreektijd tA (L-N) | ≤ 25 ns |
| aanspreektijd tA (L-PE) | ≤ 100 ns (en N-PE) |
| Omgevingsomstandigheden | |
| beschermklasse | IP20 |
| omgevingstemperatuur (bedrijf) | -20 °C ... 75 °C |
| Lucht- en kruipwegen | |
| normen / bepalingen | DIN VDE 0110-1 / IEC 60664-1 |
| Normen | |
| normen / bepalingen | IEC 61643-1 |
| EN 61643-11/A11 | |
| normen/bepalingen | IEC 61643-1 |
| Opmerking | 2005 |
| normen/bepalingen | EN 61643-11/A11 |
| Opmerking | 2007 |
| montagetechniek | Contactdoosstrook |
