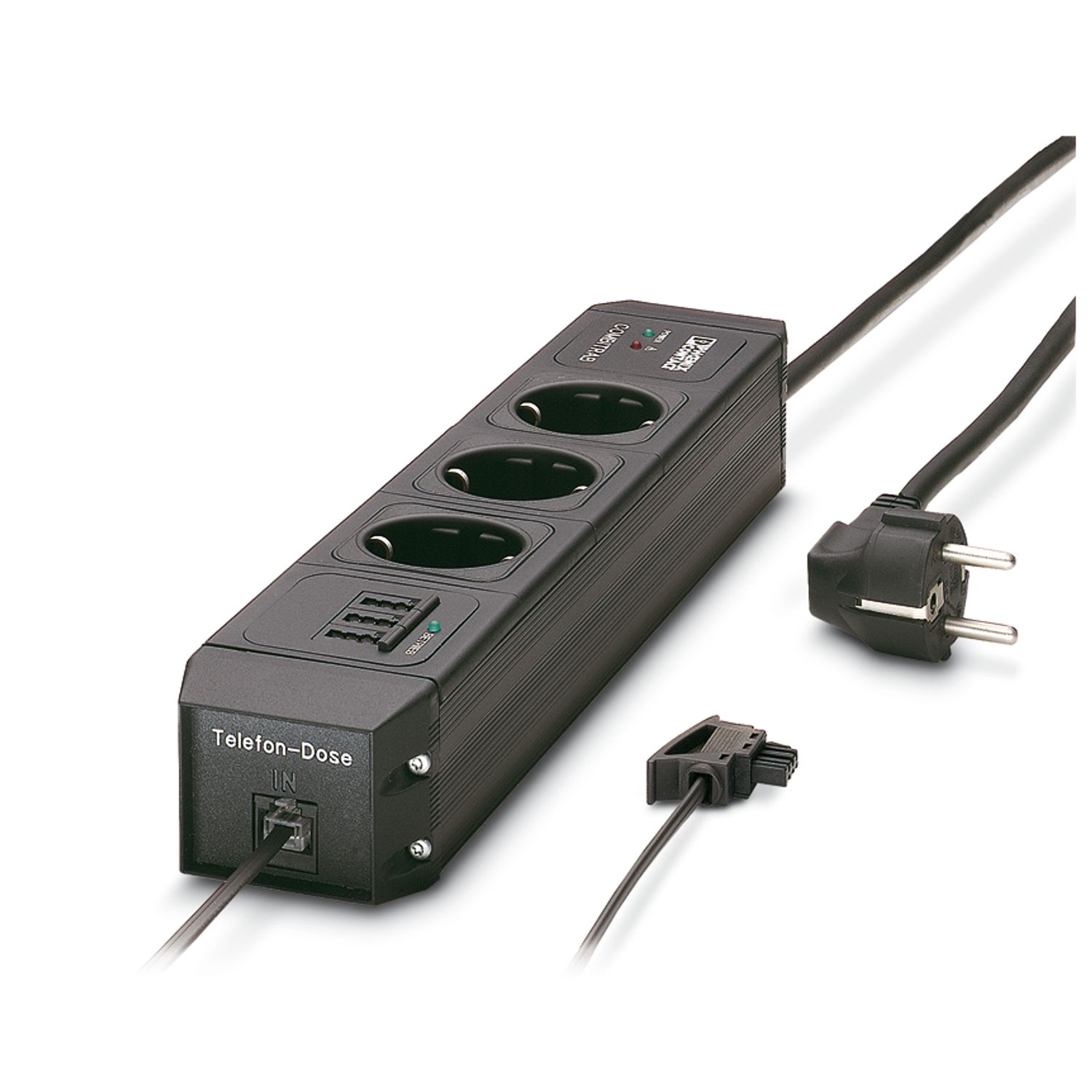

CBT-3M-TAE-NFN
-
Overspanningsbeveiligingsmodule Type 3
2748742
Contactdoosstrook met overspanningsbeveiliging: drie wandcontactdozen en drie TAE-aansluitingen voor analoge telecommunicatie-interfaces, toepasbaar in de landen: D
Productdetails
| IEC-testklasse | C2 + C3 + D1 |
| VDE-klasse: | C2 + C3 + D1 |
| bouwvorm | Contactdoosstrook |
| toepasbaar in de landen | D |
| melding overspanningsbeveiliging defect | optisch |
| Isolatie-eigenschappen | |
| Overspanningscategorie | III |
| Vervuilingsgraad | 2 |
| EN-type | T3 |
| nominale spanning UN | 60 V DC |
| Aansluitmethode | TAE 6-polig |

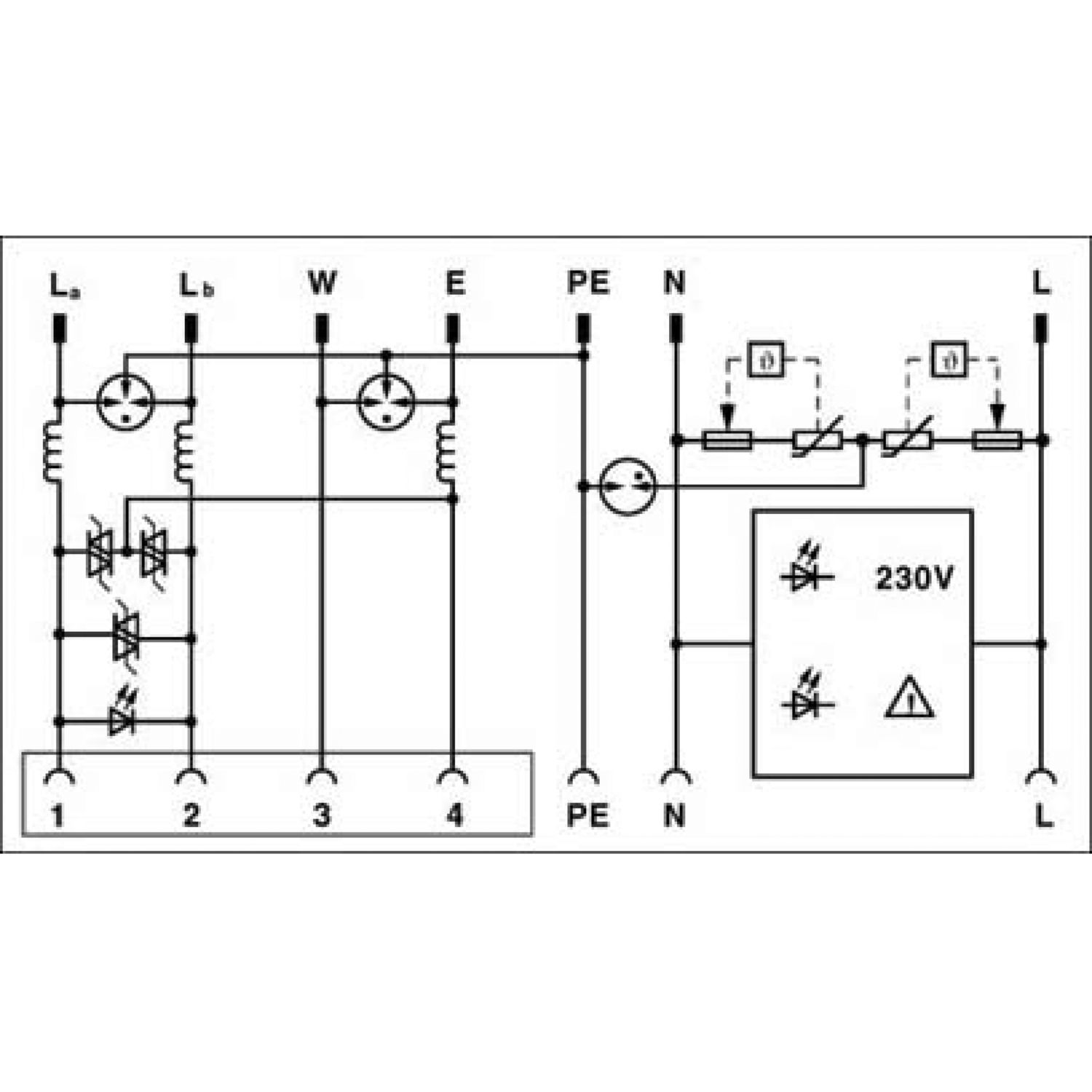

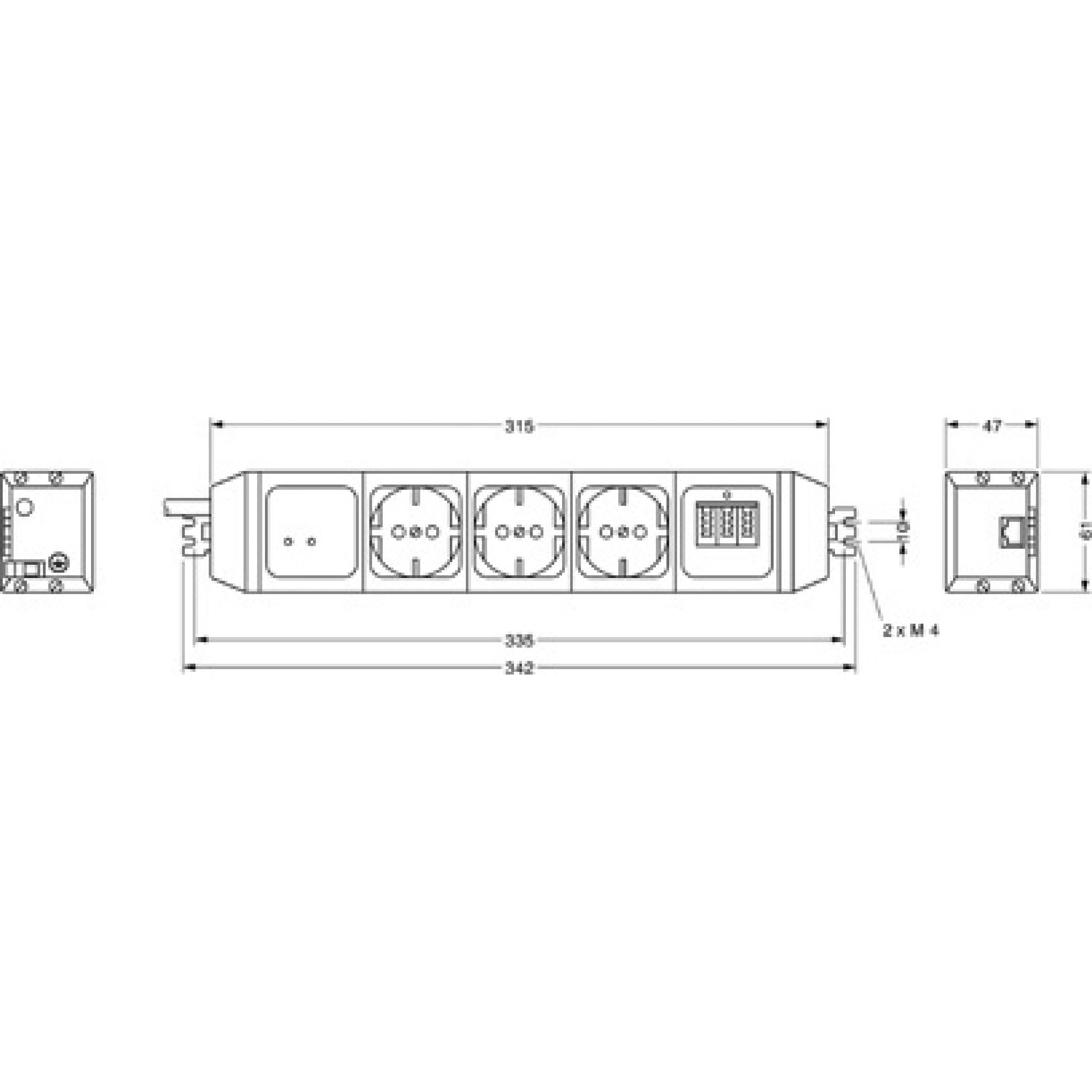

| Maatschets |
|
| Breedte | 61 mm |
| Hoogte | 315 mm |
| diepte | 47 mm |
| Brandbaarheidsklasse volgens UL 94 | V0 |
| materiaal behuizing | PA |
| kabellengte | 2,00 m |
| Mechanische gegevens | |
| open zijwand | Nee |
| voeding | |
| signaalrichting | L-N-PE & Signal Line-Signal Line-Earth Ground |
| nominale frequentie fN | 50 Hz |
| 60 Hz | |
| max. continue spanning UC (L-PE) | 250 V AC |
| aardstroom IPE | ≤ 1 µA |
| Effectieve bedrijfsstroom IC bij UC | ≤ 4 mA DC |
| nom. afleidstootstroom In (8/20) µs (L-N) | 2,5 kA |
| nom. afleidstootstroom In (8/20)µs (L-PE) | 2,5 kA |
| maximale afleidstootstroom Imax (8/20) µs (L-N) | 8 kA |
| maximale afleidstootstroom Imax (8/20) µs (L-PE) | 8 kA |
| 100 % aanspreek-bliksemstootspanning (1,2/50) µs (L-PE) | 1,1 kV |
| energie-absorptie symmetrisch | 170 J |
| energie-absorptie asymmetrisch | 85 J |
| beveiligingsniveau Up (L-N) | ≤ 1,3 kV |
| Beveiligingsniveau Up (L-PE) | ≤ 1,5 kV |
| restspanning bij In | ≤ 1,1 kV |
| ≤ 650 V | |
| aanspreektijd tA (L-N) | ≤ 25 ns |
| aanspreektijd tA (L-PE) | ≤ 100 ns |
| Capaciteit (L-N) | 600 pF (typ.) |
| Capaciteit (L-PE) | 1 pF (typ.) |
| max. vereiste voorzekering | 16 A (gL) |
| kortsluitvastheid IP bij max. voorzekering (effectief) | 6 kA (effectief) |
| Informatietechniek | |
| bedrijfsspanning maximaal Umax | 185 V DC |
| Maximale continue spanning UC (ader-aarde) | 185 V DC |
| Effectieve bedrijfsstroom IC bij UC | ≤ 5 mA |
| aardstroom IPE | ≤ 4 µA |
| nom. afleidstootstroom In (8/20)µs | 5 kA (La-Lb; E-La; E-Lb) |
| max. afleidstootstroom Imax (8/20) µs (ader-ader) | 5 kA (La-Lb; E-La; E-Lb) |
| max. afleidstootstroom Imax (8/20) µs (ader-aarde) | 5 kA |
| nom. impulsstroom Ian (10/1000)µs (ader-ader) | 200 A (La-Lb; E-La; E-Lb) |
| Nomimale impulsstroom Ian (10/1000)µs (ader-aarde) | 200 A |
| uitgangsspanningsbegrenzing bij 1 kV/µs (ader-ader) spike | ≤ 300 V (La-Lb; E-La; E-Lb) |
| uitgangsspanningsbegrenzing bij 1 kV/µs (ader-aarde) spike | ≤ 450 V |
| uitgangsspanningsbegrenzing bij 1 kV/µs (ader-ader) statisch | ≤ 300 V |
| uitgangsspanningsbegrenzing bij 1 kV/µs (ader-aarde) statisch | ≤ 450 V |
| uitgangsspanningsbegrenzing (10/700) µs (ader-ader) | ≤ 300 V (spike) |
| uitgangsspanningsbegrenzing (10/700) µs (ader-aarde) | ≤ 450 V (spike) |
| restspanning bij In (ader-ader) | ≤ 55 V (La-Lb; E-La; E-Lb) |
| restspanning bij Ian (10/1000) µs (ader-ader) | ≤ 25 V (La-Lb; E-La; E-Lb) |
| beveiligingsniveau Up (ader-ader) | ≤ 300 V |
| beveiligingsniveau Up (ader-aarde) | ≤ 450 V |
| Aanspreektijd tA (ader-ader) | ≤ 10 ns |
| aanspreektijd tA (ader-aarde) | ≤ 100 ns |
| tussenschakeldemping aE, symm. | 0,1 dB (tot 500 kHz, typisch) |
| Grensfrequentie fg (3 dB), asymm. (PE) in het 600 Ω-systeem | 1,5 MHz |
| Capaciteit (ader-ader) | 200 pF (La-Lb) |
| inductiviteit in serie | 39 µH ±10 % |
| Weerstand per pad | 1,02 Ω (20 °C) |
| Kortsluitstroom zelfdovend | 150 mA |
| melding overspanningsbeveiliging defect | optisch |
| Omgevingsomstandigheden | |
| beschermklasse | IP20 |
| omgevingstemperatuur (bedrijf) | -25 °C ... 85 °C |
| VDE-klasse: | C2 + C3 + D1 |
| Lucht- en kruipwegen | |
| normen / bepalingen | VDE 0110 / IEC 60664-1 / VDE 0675-6 |
| Normen specificatie informatietechniek | |
| normen / bepalingen | IEC 61643-1 |
| E DIN VDE 0675-6/A1 | |
| IEC 61643-21 | |
| IEC 61643-21 | |
| montagetechniek | Contactdoosstrook |
