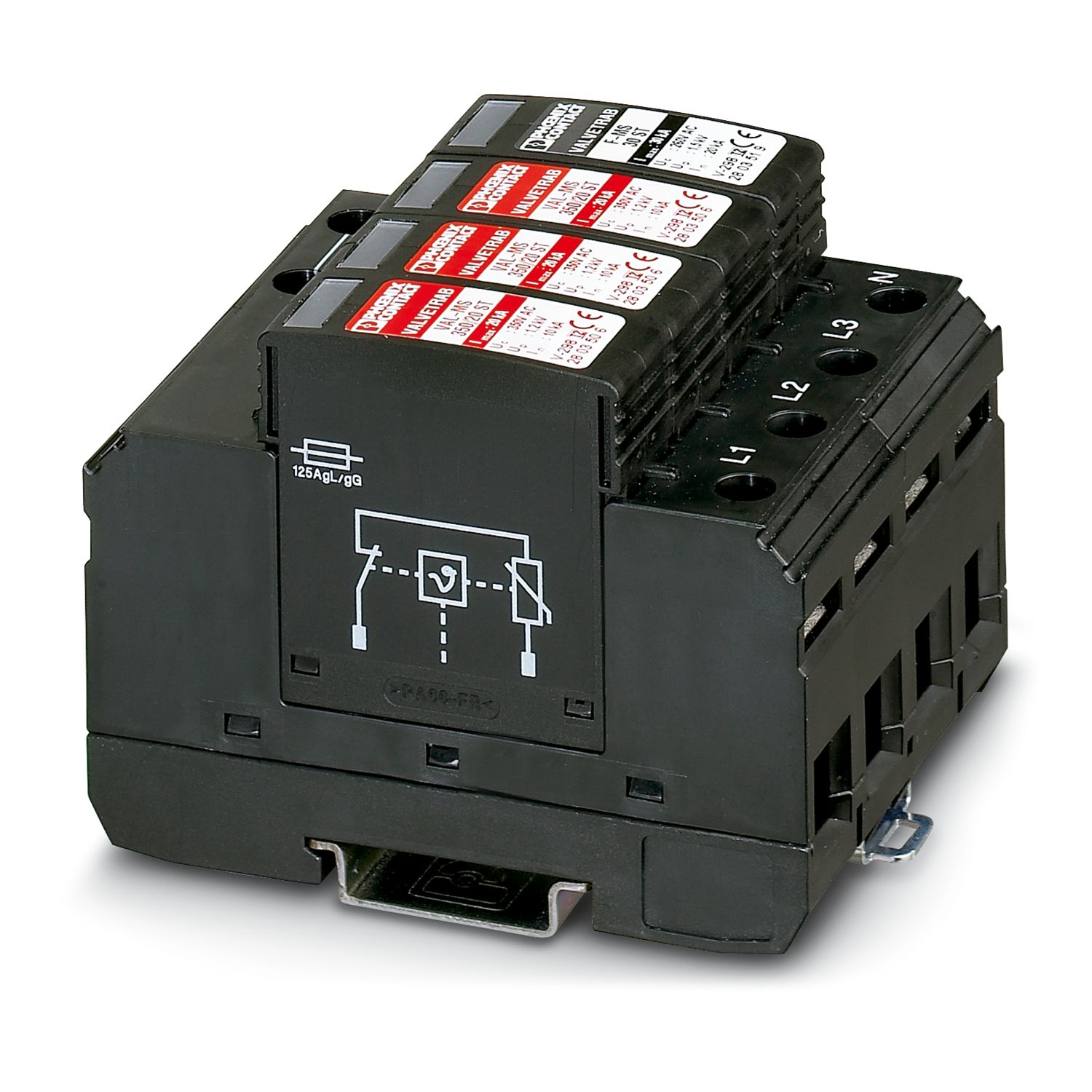

VAL-MS 350/20/3+1
-
Overspanningsbeveiligingsmodule Type 2
2803548
Overspanningsbeveiliging voor 5-draads voedingssystemen (L1, L2, L3, N, PE), bestaande uit basiselement en beveiligingssteker, voor montage op NS 35
Productdetails
| Producttype | Overspanningsbeveiliging |
| Productfamilie | VALVETRAB MS |
| IEC-testklasse | II |
| T2 | |
| EN-type | T2 |
| bouwvorm | moduul voor railmontage, tweedelig steekbaar |
| aantal polen | 4 |
| melding overspanningsbeveiliging defect | optisch |
| nominale frequentie fN | 50 Hz (60 Hz) |
| nominale spanning UN | 230 V AC (400 V AC) |
| 400 V AC | |
| 230 V AC |
| Aansluitmethode | schroefaansluiting |
| schroefdraad | M5 |
| min. aandraaimoment | 4,5 Nm |
| Striplengte | 16 mm |
| Min. aderdoorsnede soepel | 1,5 mm² |
| Max. aderdoorsnede soepel | 25 mm² |
| Min. aderdoorsnede massief | 1,5 mm² |
| Max. aderdoorsnede massief | 35 mm² |
| Maatschets |
|
| Breedte | 71,2 mm |
| Hoogte | 90 mm |
| diepte | 65,5 mm |
| Deeleenheid | 4 TE |
| Brandbaarheidsklasse volgens UL 94 | V0 |
| materiaal behuizing | PBT/PA |
| signaalrichting | 3L-N & N-PE |
| nominale frequentie fN | 50 Hz (60 Hz) |
| Maximale continue spanning UC | 350 V AC |
| max. continue spanning UC (L-N) | 350 V AC |
| max. continue spanning UC (N-PE) | 260 V AC |
| aardstroom IPE | ≤ 3 µA |
| standby vermogensopname PC | ≤ 360 mVA |
| nom. afleidstootstroom In (8/20) µs (L-N) | 30 kA (alle kanalen) |
| 10 kA (per kanaal) | |
| Nominale afleidstootstroom In (8/20) μs (N-PE) | 20 kA |
| maximale afleidstootstroom Imax (8/20) µs | 20 kA (per kanaal L-N) |
| maximale afleidstootstroom Imax (8/20) µs (L-N) | 60 kA (alle kanalen) |
| 20 kA (per kanaal) | |
| maximale afleidstootstroom Imax (8/20) µs (N-PE) | 30 kA |
| Volgstroom-afschakelvermogen Ifi (N-PE) | 100 A |
| beveiligingsniveau Up (L-N) | ≤ 1,4 kV |
| Beveiligingsniveau Up (N-PE) | ≤ 1,5 kV |
| aanspreektijd tA (L-N) | ≤ 25 ns |
| aanspreektijd tA (L-PE) | ≤ 100 ns |
| aanspreektijd tA (N-PE) | ≤ 100 ns |
| Maximale voorzekering bij aftakking | 125 A (gL/gG) |
| Omgevingsomstandigheden | |
| beschermklasse | IP20 |
| omgevingstemperatuur (bedrijf) | -40 °C ... 80 °C |
| Lucht- en kruipwegen | |
| normen / bepalingen | EN 60664-1 / EN 61643-11 |
| Normen | |
| normen / bepalingen | IEC 61643-1 |
| EN 61643-11/A11 | |
| normen/bepalingen | IEC 61643-1 |
| Opmerking | 2005 |
| normen/bepalingen | EN 61643-11/A11 |
| Opmerking | 2007 |
| montagetechniek | montagerail: 35 mm |
