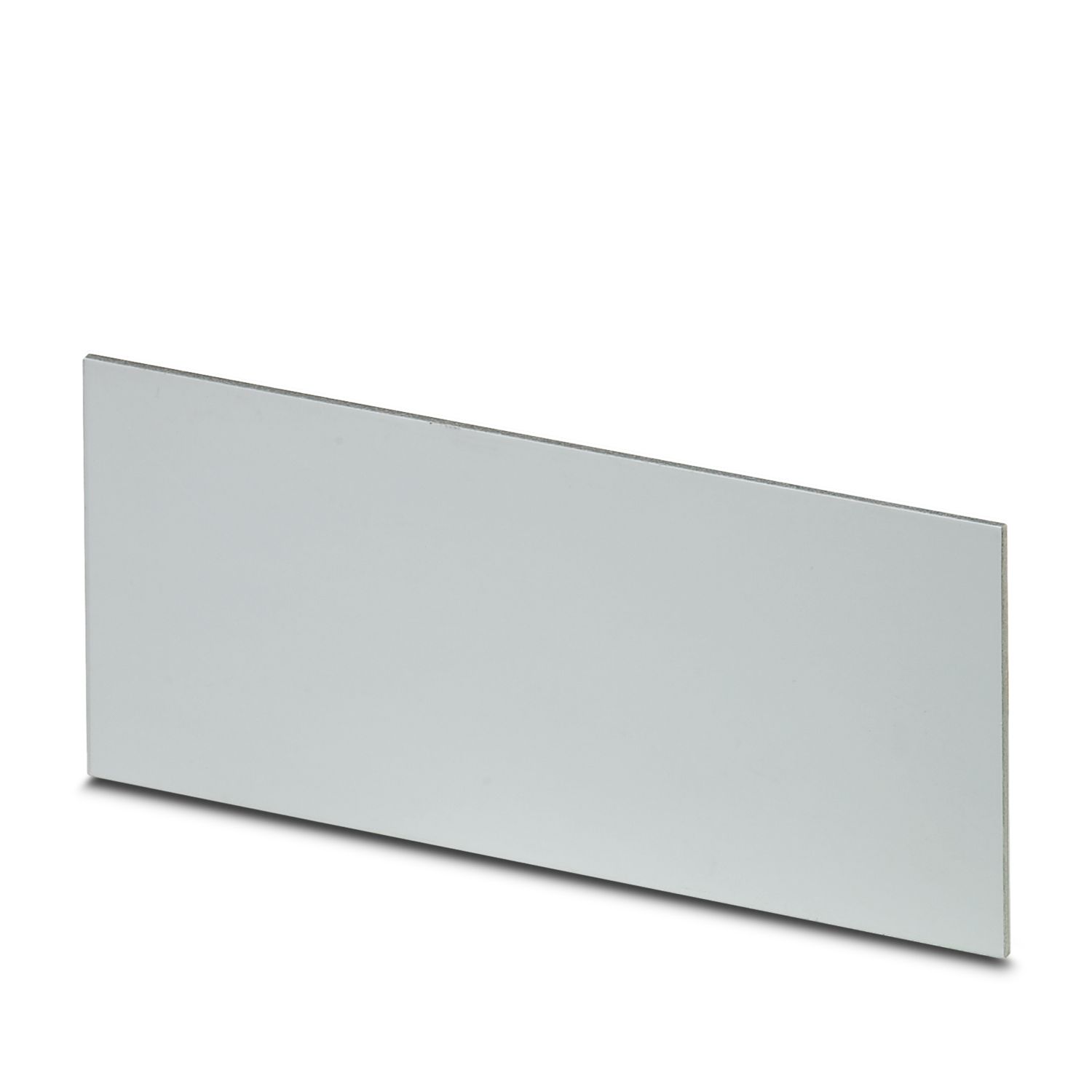

UM-ALU 4-72 PROFILE 200
-
Profiel
2200922
Profielbehuizingen, schroefmontage, Basisprofiel, profielbreedte (binnenzijde): 72 mm, profielbreedte (buitenzijde): 75 mm, lengte: 200 mm, diepte: 29,4 mm
Voor de werking van dit artikel zijn aanvullende artikelen nodig.
Naar het noodzakelijke toebehoren
Productdetails
| Producttype | Onderste deel opbouwbehuizing |
| Behuizingstype | Profielbehuizingen |
| Behuizingsserie | UM-ALU |
| Productfamilie | UM-ALU 4-72 |
| uitvoering | Basisprofiel |
| Ventilatieopening aanwezig | nee |
| Maatschets |
|
| diepte | 29,4 mm |
| Diepte vanaf bovenzijde montagerail | 25,5 mm |
| lengte | 200 mm |
| Buitenafmeting | |
| Profielbreedte (buitenzijde) | 75 mm |
| Binnenafmeting | |
| Profielbreedte (binnenzijde) | 72 mm |
| Printplaatontwerp | |
| Printplaatdikte | 1,44 mm ... 2 mm |
| Kleur (Behuizing) | aluminiumkleurig |
| materiaal behuizing | aluminium |
| Oppervlakte-toestand | geëloxeerd |
| Omgevingsomstandigheden | |
| Max. te bereiken IP-code | IP40 |
| omgevingstemperatuur (bedrijf) | -40 °C ... 105 °C (afhankelijk van de warmtedissipatie) |
| Omgevingstemperatuur (opslag/transport) | -40 °C ... 55 °C |
| omgevingstemperatuur (montage) | -5 °C ... 100 °C |
| Aantal printplAatbevestigingen | 3 |
| Type printplaatbevestiging | Inzet |
| Printplaatoppervlak | 12967 mm² ... 13656 mm² (TOP in combinatie met zijelementen COVER…AL) |
| 13137 mm² ... 13586 mm² (BOTTOM in combinatie met zijelementen COVER…AL) | |
| 12967 mm² ... 13943 mm² (TOP in combinatie met zijelementen COVER…PA) | |
| 13276 mm² ... 13943 mm² (BOTTOM in combinatie met zijelementen COVER…PA) | |
| printplaatdikte | 1,44 mm ... 2 mm |
| montagetechniek | schroefmontage |
| inbouwpositie | parallel ten opzichte van de montagerail |
| verpakkingsmethode | verpakt in karton |
| soort verpakking | Karton |
Uw voordelen
Profielbehuizing van aluminium
Gevarieerde aansluittechniek
Monteerbaar op montagerails
Beschikbaar in de lengten van 42,5 mm ... 990 mm, optioneel afzonderlijk in te korten
Beschikbaar in de bouwbreedten 75 mm en 105 mm
EMC-afscherming
