QUINT-DC-UPS/24DC/10
-
Onderbrekingsvrije voeding
2866226
Onderbrekingsvrije voeding 24 V DC/10 A, met geïntegreerd 1,3 Ah accumoduul; op de download-pagina staan o.a. een overzichtelijke keuzetabel met belastingsstromen en buffertijden alsmede de oplaadtijden na bufferbedrijf ter beschikking

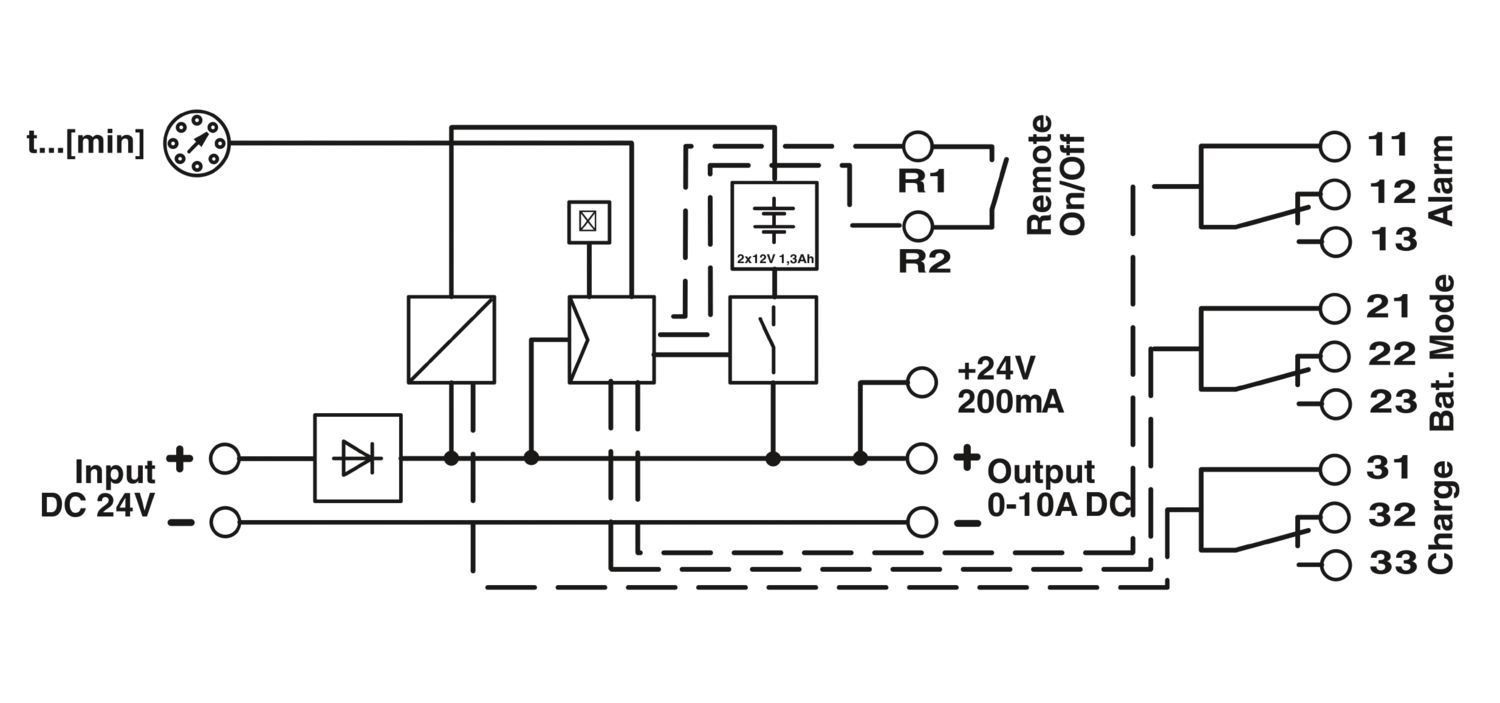

Productdetails
| DC-bedrijf | |
| ingangsspanning | 24 V DC |
| Ingangsspanningsbereik | 22,5 V DC ... 30 V DC |
| breed ingangsbereik | nee |
| ingangsspanningsbereik DC | 22,5 V DC ... 30 V DC |
| Spanningstype voedingsspanning | DC |

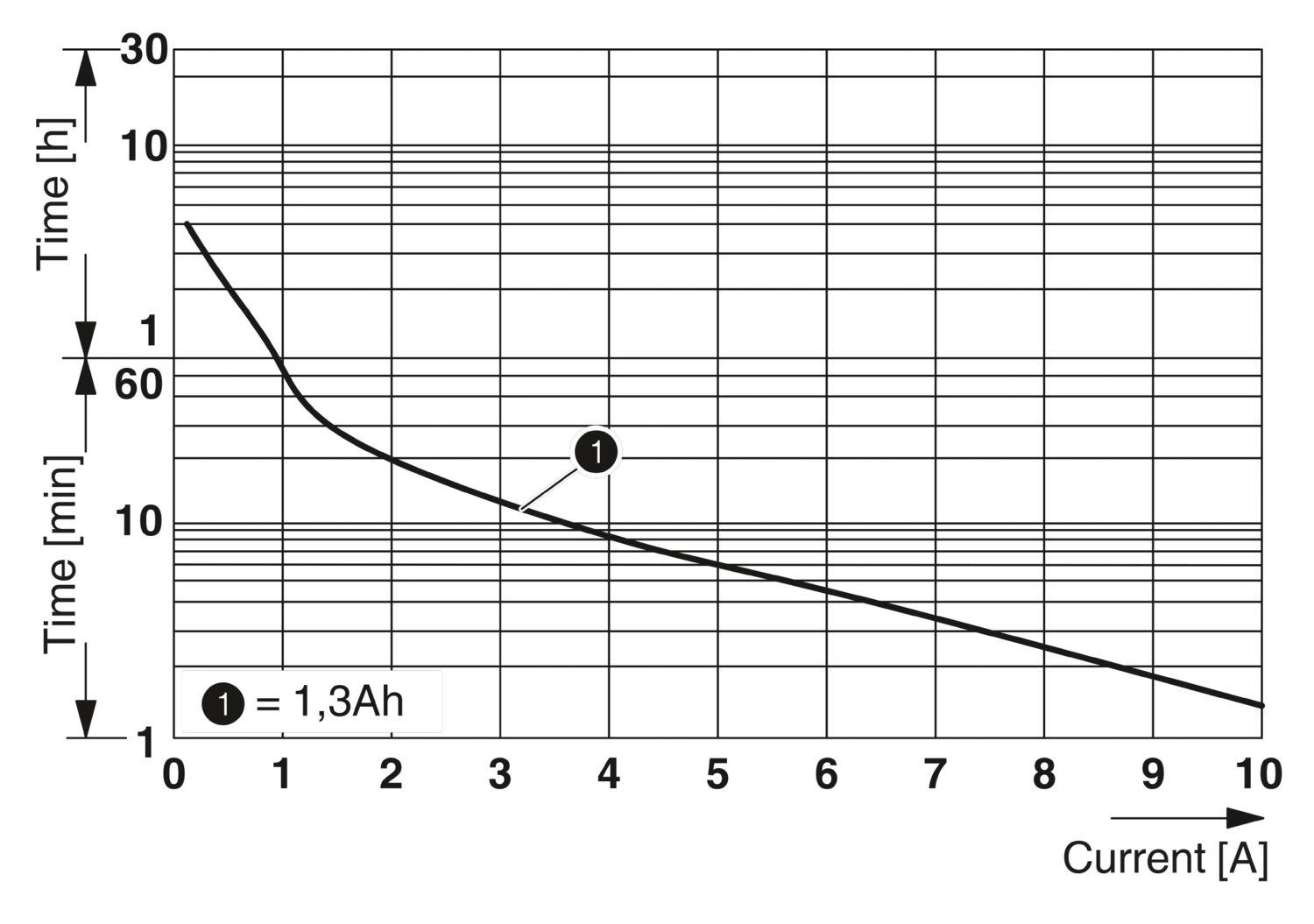

| buffertijd | 1,5 min (10 A) |
| 20 min (2 A) | |
| stroomopname | ca. 0,1 A |
| 0,5 A (laadproces) | |
| 10,5 A (max.) | |
| Inschakeldrempel vast | < 22 V DC |
| variabele inschakeldrempel | (UIN - 1 V) / 0,1 s |
| ingangszekering | 15 A (traag, intern) |
| rendement | > 91 % |
| nominale uitgangsspanning | 24 V DC (normaal bedrijf: Uin - 0,5 V DC, bufferwerking: 27,9 tot 19,2 V DC) |
| nominale uitgangsstroom (IN) | 10 A |
| overbruggingstijd | 2 min |
| kortsluitvast | ja |
| Uitgangsvermogen | 240 W |
| Vermogensdissipatie | 20 W |
| 8 W | |
| parallelschakelbaar | nee |
| in serie schakelbaar | ja |
| netbedrijf | |
| nominale uitgangsspanning | 24 V DC |
| nominale uitgangsstroom (IN) | 10 A |
| Accubedrijf | |
| nominale uitgangsspanning | 24 V DC |
| nominale uitgangsstroom (IN) | 10 A |
| Signaal | |
| beschrijving van de uitgang | Power OK |
| Signaal: potentiaalvrij | |
| beschrijving van de uitgang | alarm |
| Schakelspanning maximaal | ≤ 30 V AC/DC |
| continue belastingsstroom | ≤ 1 A |
| Signaal: potentiaalvrij | |
| beschrijving van de uitgang | Battery Charge |
| Schakelspanning maximaal | ≤ 30 V AC/DC |
| continue belastingsstroom | ≤ 1 A |
| Signaal: potentiaalvrij | |
| beschrijving van de uitgang | Battery Mode |
| Schakelspanning maximaal | ≤ 30 V AC/DC |
| continue belastingsstroom | ≤ 1 A |
| nominale capaciteit | 1,3 Ah |
| levensduur accumoduul | 6 jaren (20 °C) |
| tijdstip laatste inbedrijfstelling (alleen accu) | 9 maanden (20 °C ... 30 °C) |
| 6 maanden (30 °C ... 40 °C) | |
| opslagmedium | intern, accu 1,3 Ah |
| Netwerkmanagement | ja |
| Ingang | |
| Aansluitmethode | steekbare schroefaansluiting |
| Min. aderdoorsnede massief | 0,2 mm² |
| Max. aderdoorsnede massief | 2,5 mm² |
| Min. aderdoorsnede soepel | 0,2 mm² |
| Max. aderdoorsnede soepel | 2,5 mm² |
| min. aderdoorsnede AWG | 24 |
| max. aderdoorsnede AWG | 12 |
| Striplengte | 7 mm |
| schroefdraad | M3 |
| Uitgang | |
| Aansluitmethode | steekbare schroefaansluiting |
| Min. aderdoorsnede massief | 0,2 mm² |
| Max. aderdoorsnede massief | 2,5 mm² |
| Min. aderdoorsnede soepel | 0,2 mm² |
| Max. aderdoorsnede soepel | 2,5 mm² |
| min. aderdoorsnede AWG | 24 |
| max. aderdoorsnede AWG | 12 |
| Striplengte | 7 mm |
| schroefdraad | M3 |
| Signaal | |
| Min. aderdoorsnede massief | 0,2 mm² |
| Max. aderdoorsnede massief | 2,5 mm² |
| Min. aderdoorsnede soepel | 0,2 mm² |
| Max. aderdoorsnede soepel | 2,5 mm² |
| min. aderdoorsnede AWG | 24 |
| max. aderdoorsnede AWG | 12 |
| schroefdraad | M3 |
| min. aandraaimoment | 0,5 Nm |
| max. aandraaimoment | 0,6 Nm |
| Type meldingen | LED |
| bedrijfsspanningsindicatie | led groen |
| Signaaluitgang | |
| statusindicatie | led "Power OK" groen |
| opmerking bij statusindicatie | Power OK: led brandt continu |
| Signaaluitgang: potentiaalvrij | |
| statusindicatie | Led (rood) |
| opmerking bij statusindicatie | Alarm: led brandt continu |
| Signaaluitgang: potentiaalvrij | |
| statusindicatie | led geel knipperend |
| opmerking bij statusindicatie | Battery Charge: led knippert |
| Signaaluitgang: potentiaalvrij | |
| statusindicatie | led (geel) |
| opmerking bij statusindicatie | Battery Mode: led brandt continu |
| isolatiespanning ingang/uitgang | 2 kV (stuktest) |
| 4 kV (typetest) |
| Producttype | DC-UPS |
| ontmanteling | Altbatterien dürfen nicht dem Hausmüll beigegeben werden, sondern sind gemäß den jeweils gültigen nationalen Vorschriften zu entsorgen. |
| MTBF (IEC 61709, SN 29500) | > 500000 h |
| Isolatie-eigenschappen | |
| Beveiligingsklasse | II (in gesloten schakelkast) |
| Breedte | 100 mm |
| Hoogte | 130 mm |
| diepte | 125 mm |
| Inbouwmaat | |
| Inbouwafstand rechts/links | 5 mm / 5 mm |
| Inbouwafstand boven/onder | 50 mm / 50 mm |
| montagetechniek | Railmontage |
| Montage-instructie | samenbouw: horizontaal 0 mm, verticaal 50 mm |
| inbouwpositie | horizontale montagerail NS 35, EN 60715 |
| Behuizingsmateriaal | Metaal |
| uitvoering van de behuizing | AluNox (AlMg1) |
| Omgevingsomstandigheden | |
| beschermklasse | IP20 |
| omgevingstemperatuur (bedrijf) | 0 °C ... 50 °C |
| Omgevingstemperatuur (opslag/transport) | 0 °C ... 40 °C |
| max. toel. luchtvochtigheid (bedrijf) | 95 % (bij 25 °C, geen condens) |
| norm - uitrusting van sterkstroominstallaties met elektronische bedrijfsmiddelen | EN 50178/VDE 0160 (PELV) |
| norm - elektrische veiligheid | EN 60950-1/VDE 0805 (SELV) |
| EN 61558-2-17 | |
| norm - veilige scheiding | DIN VDE 0100-410 |
| norm - veiligheid van transformatoren | EN 61558-2-17 |
| Toelating scheepsbouw | DNV GL (EMC A), ABS |
| UL-toelatingen | UL/C-UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| UL/C-UL Listed UL 1604 Class I, Division 2, Groups A, B, C, D | |
| Conformiteit/toelatingen | |
| SIL volgens IEC 61508 | 0 |
| performance level volgens ISO 13849 | zonder |
| elektromagnetische compatibiliteit | conformiteit met EMC-richtlijn 2014/30/EU |
| Laagspanningsrichtlijn | conform de NSR-richtlijn 2014/35/EU |
| stoorimmuniteit | EN 61000-6-2:2005 |
| Stooremissie | |
| normen/bepalingen | EN 55011 (EN 55022) |
| Artikelnummer | 2866226 |
| Verpakkingseenheid | 1 Stuks |
| Minimale bestelhoeveelheid | 1 Stuks |
| Verkoopcode | CMUPV3 |
| Productcode | CMUPV3 |
| Cataloguspagina | Pagina 587 (IF-2009) |
| GTIN | 4017918959722 |
| Gewicht per stuk (inclusief verpakking) | 1.908 g |
| Gewicht per stuk (exclusief verpakking) | 1.800 g |
| Douanetariefnummer | 85371091 |
| Land van herkomst | CN |
UNSPSC
| UNSPSC 21.0 | 39121011 |
