UKH 70-FE - Klem voor hoge stromen

3247053

Klem voor hoge stromen, nominale spanning: 1000 V, nominale stroom: 192 A, aantal aansluitingen: 2, aantal polen: 1, aansluitmethode: schroefaansluiting, nominale aansluitdoorsnede: 70 mm², doorsnede: 16 mm² - 70 mm², montagetechniek: NS 35/7,5, NS 35/15, NS 35/15-2,3, NS 32, kleur: zwart/geel

Productdetails

Algemeen
opmerking	Voor een betrouwbaar contact van samengeslagen aders wordt aanbevolen om de samengeslagen aders los te winden.

Producttype	Klem voor hoge stromen
toepassingsbereik	spoorwegindustrie
	machinebouw
	installatiebouw
aantal polen	1
Aantal Aansluitingen	2
Aantal rijen	1
potentialen	1
Isolatie-eigenschappen
Overspanningscategorie	III
vervuilingsgraad	3

test-stootspanning	8 kV
Maximale vermogensdissipatie tijdens nominaal bedrijf	6,27 W

Aantal aansluitingen per etage	2
nominale doorsnede	70 mm²
etage 1 boven 1 onder 1
schroefdraad	M8
Aanhaalmoment	8 ... 10 Nm
Striplengte	24 mm
teststift	A11
aansluiting overeenkomstig norm	IEC 60947-7-1
Aderdoorsnede massief	16 mm² ... 70 mm²
Aderdoorsnede AWG	4 ... 2/0 (omgezet naar IEC)
Aderdoorsnede soepel	25 mm² ... 70 mm²
aderdoorsnede soepel [AWG]	2 ... 2/0 (omgezet naar IEC)
Aderdoorsnede soepel (adereindhuls zonder kunststofhuls)	16 mm² ... 70 mm²
Aderdoorsnede soepel (adereindhuls met kunststofhuls)	16 mm² ... 70 mm²
2 massieve aders met dezelfde doorsnede	16 mm² ... 25 mm²
2 soepele aders met dezelfde doorsnede	16 mm² ... 25 mm²
2 aders met dezelfde doorsnede flexibel met adereindhuls zonder kunststofhuls	16 mm² ... 25 mm²
Nominale stroom	192 A
belastingsstroom maximaal	192 A (bij een aderdoorsnede van 70 mm²)
nominale spanning	1000 V
Opmerking	Let op: in het download-bereik vindt u vrijgegeven artikelen, aansluitdoorsneden en aanwijzingen met betrekking tot het aansluiten van aluminiumaders.
nominale aderdoorsnede	70 mm²

Nominale gegevens (ATEX/IECEx)
Codering	 II 2 GD Ex eb IIC Gb
gebruikstemperatuurbereik	-60 °C ... 110 °C
Ex-gecertificeerde toebehoren	1201934 VDE-ISS 6
	1201659 E/AL-NS 32
	1201662 E/AL-NS 35
overzicht bruggen	/ FBI 2-20 N EX / 3213210
	/ FBI 3-20 N EX / 3213211
bruggegevens	180 A (70 mm²)
temperatuurverhoging Ex	40 K (180 A / 70 mm²)
Nominale isolatiespanning	800 V (NS 35)
	630 V (NS 32)
uitgang	(permanent)
etage Ex Algemeen
Nominale spanning	880 V (NS 35)
	690 V (NS 32)
Nominale stroom	180 A
belastingsstroom maximaal	180 A
overgangsweerstand	0,08 mΩ
aansluitgegevens Ex Algemeen
Aandraaimomentbereik	8 Nm ... 10 Nm
nominale doorsnede	70 mm²
nominale doorsnede AWG	2/0
Aansluitvermogen vast	16 mm² ... 95 mm²
aansluitvermogen AWG	4 ... 3/0
Aansluitvermogen flexibel	25 mm² ... 70 mm²
aansluitvermogen AWG	3 ... 2/0
2 massieve aders met dezelfde doorsnede	16 mm² ... 25 mm²
2 aders met dezelfde doorsnede AWG massief	4 ... 3
2 soepele aders met dezelfde doorsnede	16 mm² ... 25 mm²
2 aders met dezelfde doorsnede AWG flexibel	4 ... 3

Breedte	20,3 mm
Hoogte	70,5 mm
Diepte op NS 32	85 mm
Diepte op NS 35/15	87,5 mm

Kleur	meerkleurig
	zwart (RAL 9005)
	geel (RAL 1018)
Brandbaarheidsklasse volgens UL 94	V0
isolatiemateriaalgroep	I
Isolatiemateriaal	PA
statische kunststoftoepassing in koude	-60 °C
Temperatuur Index isolatiemateriaal (DIN EN 60216-1 (VDE 0304-21))	130 °C
Relatieve Temperatuur Index isolatiemateriaal (Elec., UL 746 B)	130 °C
Brandbeveiliging voor railvoertuigen (DIN EN 45545-2) R22	HL 1 - HL 3
Brandbeveiliging voor railvoertuigen (DIN EN 45545-2) R23	HL 1 - HL 3
Brandbeveiliging voor railvoertuigen (DIN EN 45545-2) R24	HL 1 - HL 3
Brandbeveiliging voor railvoertuigen (DIN EN 45545-2) R26	HL 1 - HL 3
kalorimetrische warmteafgifte NFPA 130 (ASTM E 1354)	28 MJ/kg
ontvlambaarheid oppervlakte NFPA 130 (ASTM E 162)	doorstaan
specifieke optische rookgasdichtheid NFPA 130 (ASTM E 662)	doorstaan
rookgastoxiciteit NFPA 130 (SMP 800C)	doorstaan

Stootspanningstest
Testspanning gewenste waarde	9,8 kV
resultaat	Test doorstaan
Opwarmingstest
eis m.b.t. verwarmingstest	Temperatuurverhoging ≤ 45 K
resultaat	Test doorstaan
Kortsluitstroomvastheid 70 mm²	8,4 kA
resultaat	Test doorstaan
bedrijfsfrequente spanningsvastheid
Testspanning gewenste waarde	2,2 kV
resultaat	Test doorstaan

Mechanische gegevens
open zijwand	Nee

Mechanische bestendigheid
resultaat	Test doorstaan
bevestiging op de houder
Montagerail/bevestigingsplaats	NS 32/NS 35
gewenste waarde testvermogen	10 N
resultaat	Test doorstaan
testen op beschadiging en losraken van de ader
rotatiesnelheid	10 (+/- 2) U/min
toeren	135
aderdoorsnede/gewicht	16 mm²/2,9 kg
	70 mm²/10,4 kg
	95 mm² /14 kg
resultaat	Test doorstaan

Naaldvlamtest
inwerkingsduur	30 s
resultaat	Test doorstaan
Trillen/breedbandruis
testspecificatie	DIN EN 50155 (VDE 0115-200):2022-06
programma	Levensduurtest categorie 2, aan draaistel
frequentie	f₁ = 5 Hz tot f₂ = 250 Hz
ASD-niveau	6,12 (m/s²)²/Hz
Versnelling	3,12g
testduur per as	5 h
testrichtingen	X-, Y- en Z-as
resultaat	Test doorstaan
Schokken
testspecificatie	DIN EN 50155 (VDE 0115-200):2022-06
schokvorm	halfsinus
Versnelling	5g
schokduur	30 ms
Aantal schokken per richting	3
testrichtingen	X-, Y- en Z-as (pos. en neg.)
resultaat	Test doorstaan
Omgevingsomstandigheden
omgevingstemperatuur (bedrijf)	-60 °C ... 110 °C (Bedrijfstemperatuurbereik incl. zelfopwarming, max. kortstondige bedrijfstemperatuur zie RTI Elec.)
Omgevingstemperatuur (opslag/transport)	-25 °C ... 60 °C (voor korte tijd, niet langer dan 24 h, -60 °C tot +70 °C)
omgevingstemperatuur (montage)	-5 °C ... 70 °C
omgevingstemperatuur (bediening)	-5 °C ... 70 °C
Toelaatbare luchtvochtigheid (bedrijf)	20 % ... 90 %
toelaatbare luchtvochtigheid (opslag/transport)	30 % ... 70 %

aansluiting overeenkomstig norm	IEC 60947-7-1

montagetechniek	NS 35/7,5
	NS 35/15
	NS 35/15-2,3
	NS 32

Commerciële gegevens

Artikelnummer	3247053
Verpakkingseenheid	10 Stuks
Minimale bestelhoeveelheid	1 Stuks
Verkoopcode	BE1311
Productcode	BE1311
GTIN	4046356707190
Gewicht per stuk (inclusief verpakking)	157,8 g
Gewicht per stuk (exclusief verpakking)	146,44 g
Douanetariefnummer	85369010
Land van herkomst	CN

Classificaties

Toelatingen

Approval Specification Data
	Nominale spanning U_N	Nominale stroom I_N	Doorsnede AWG
gebruiksgroep C
	1000 V	192 A	6 - 3/0
gebruiksgroep E
	1000 V	192 A	6 - 3/0

Approval Specification Data
	Nominale spanning U_N	Nominale stroom I_N	Doorsnede AWG	Doorsnede mm²
Montage op NS 32	690 V	180 A		25 - 70
Montage op NS 35	880 V	180 A		25 - 70

Approval Specification Data
	Nominale spanning U_N	Nominale stroom I_N	Doorsnede AWG	Doorsnede mm²
Montage op NS 32	690 V	180 A		25 - 70
Montage op NS 35	880 V	180 A		25 - 70

Approval Specification Data
	Nominale spanning U_N	Nominale stroom I_N	Doorsnede AWG	Doorsnede mm²
	880 V	192 A	6 - 3/0

Environmental product compliance

Compatibele producten

Toebehoren

Uw voordelen

Een driepuntscentrering van de aders in de prismavormige hulsbodem garandeert Een betrouwbare
kabelaansluiting

Schroefborging door verende elementen in het klemlichaam

Lage overgangsweerstanden door een gegroefd contactoppervlak

Getest voor spoorwegtoepassingen

EU RoHS
Voldoet aan de eisen van de RoHS-richtlijn	Ja (Geen uitzonderingsregelingen)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Geen gevaarlijke stoffen boven de grenswaarden
EU REACH SVHC
Aanduiding van REACH-kandidaatstof (CAS-nr.)	Geen stof met een massafractie van meer dan 0,1 %

Aansluiten

Automatiseren

Markeren, monteren en installeren

Schakelen, meten en bewaken

Voeden, laden en beveiligen

UKH 70-FE - Klem voor hoge stromen

3247053

Productdetails

ECLASS

ETIM

UNSPSC

cULus Recognized

LR

DNV

EAC Ex

IECEx

ATEX

CCC

UL Comp Hazloc CA US

Compatibele producten

Uw voordelen

Aansluiten

Automatiseren

Markeren, monteren en installeren

Schakelen, meten en bewaken

Voeden, laden en beveiligen

UKH 70-FE - Klem voor hoge stromen 3247053

Productdetails

ECLASS

ETIM

UNSPSC

Compatibele producten

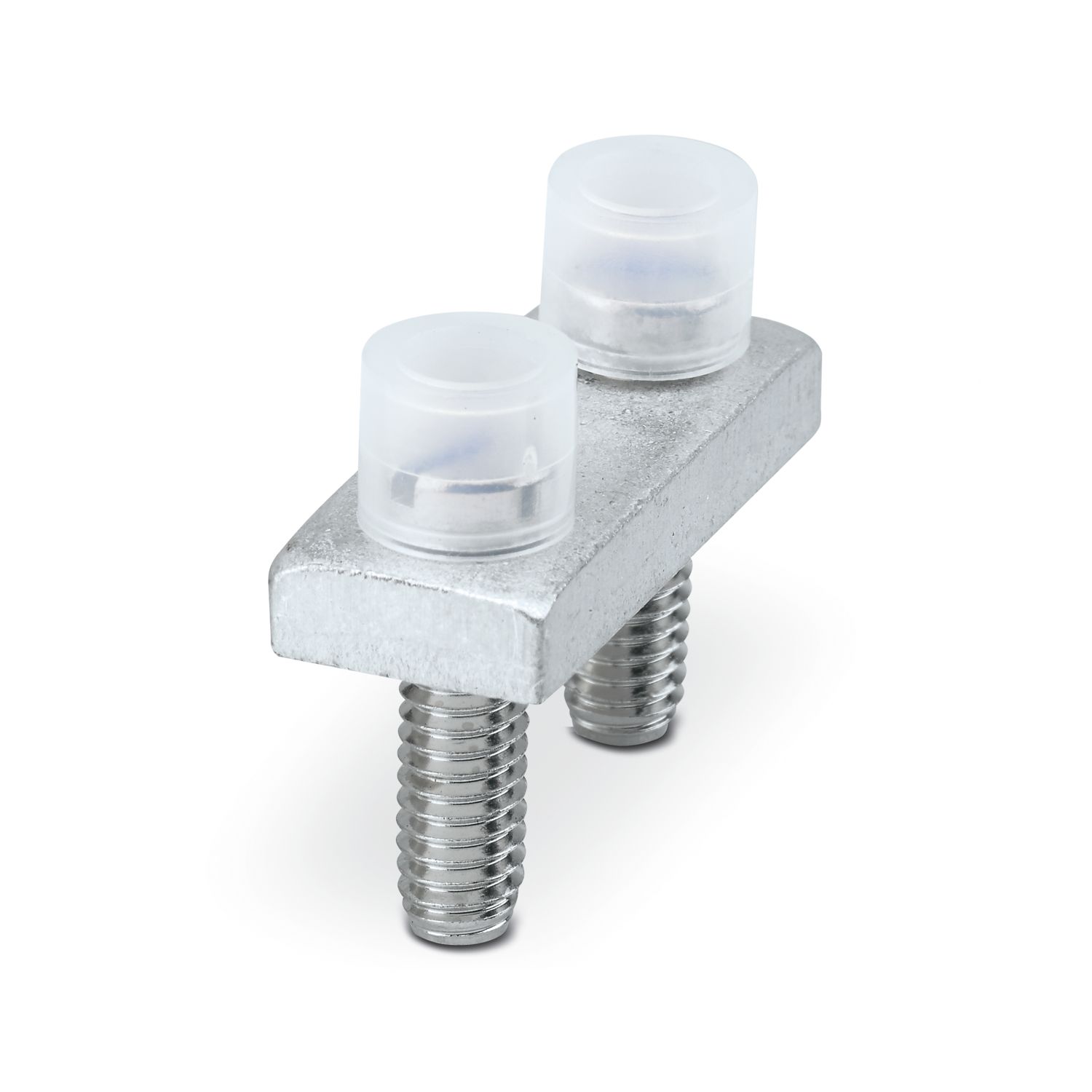

FBI 2-20 N - Vaste brug 3213195
