Het moduul is bestemd voor toepassing binnenin een Axioline F-station. Het dient voor de registratie van digitale signalen. Om de stoorvastheid te vergroten, kunt u de filtertijden van de ingangen instellen. Filtertijden van 100 μs stellen u in staat, applicatief een counterfunctie met een ingangsfrequentie van maximaal 5 kHz te converteren.
AXL F DI16/4 XC 2F
-
Digitale module
2701224
Axioline F, digitaal ingangsmoduul, Digitale ingangen: 16, 24 V DC, aansluittechniek: 4-draads, Extreme Conditions-variant, overdrachtssnelheid in de localbus: 100 MBit/s, beschermklasse: IP20, inclusief bussokkelmoduul en Axioline F connectoren
Gratis download beschikbaar.
Downloads
Productdetails

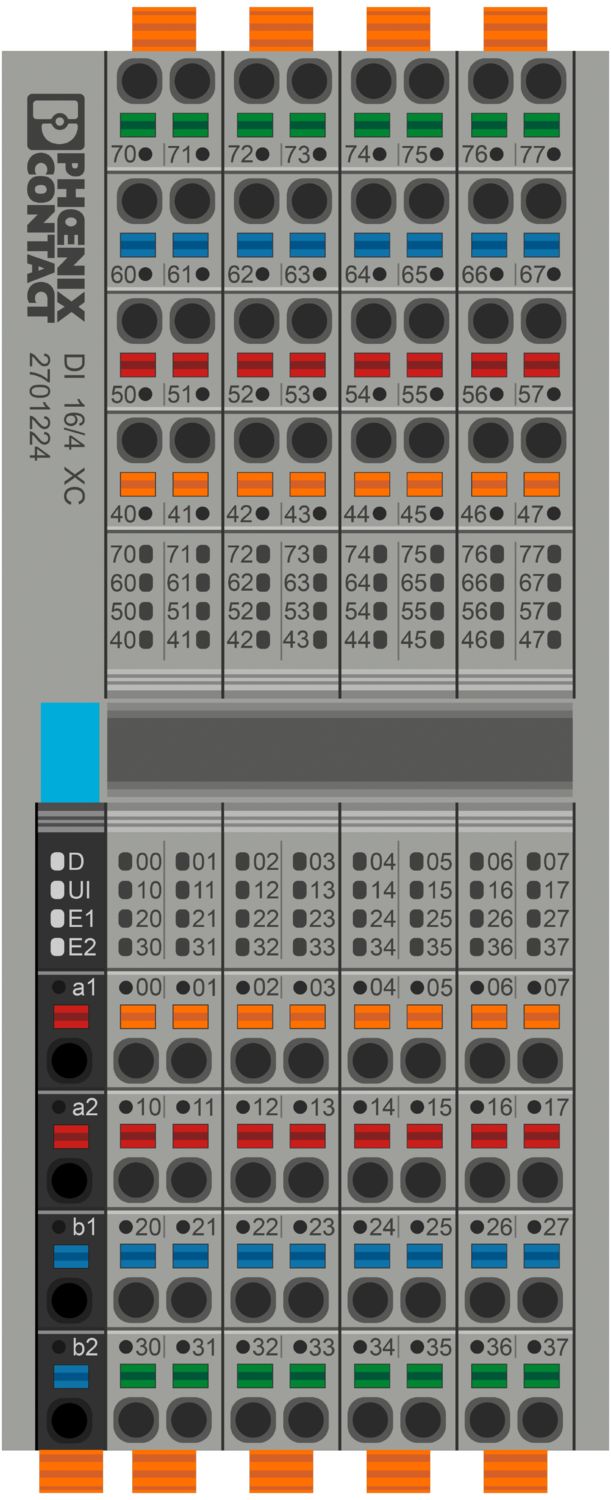

| Maatschets |
|
| Breedte | 53,6 mm |
| Hoogte | 129,9 mm |
| diepte | 54 mm |
| aanwijzing m.b.t. opgave van afmetingen | De diepte geldt bij toepassing van een montagerail TH 35-7,5 (volgens EN 60715) |
| Opmerking met betrekking tot de toepassing | |
| Opmerking met betrekking tot de toepassing | Uitsluitend voor industrieel gebruik |
| Gebruiksbeperking | |
| EMC-opmerking | EMC: klasse A-product, zie fabrikantverklaring in het downloadbereik |
| Axioline F-localbus | |
| Aantal interfaces | 2 |
| Aansluitmethode | Bus base module |
| overdrachtssnelheid | 100 MBit/s |
| Moduul | |
| ID-code (hex) | geen |
| ingangsadressen | 2 byte |
| uitgangsadressen | 0 byte |
| vraag naar parameterdata | 3 byte |
| behoefte aan configuratiegegevens | 6 byte |
| digitaal: | |
| benaming ingang | Digitale ingangen |
| beschrijving van de ingang | EN 61131-2 type 1 en 3 |
| Aantal ingangen | 16 |
| Aansluitmethode | Push-in-aansluiting |
| Aansluittechniek | 4-draads |
| ingangsspanningsbereik "0"-signaal | -3 V DC ... 5 V DC |
| ingangsspanningsbereik "1"-signaal | 11 V DC ... 30 V DC |
| nominale ingangsspanning UIN | 24 V DC |
| nominale ingangsstroom bij UIN | 2,4 mA |
| ingangsfiltertijd | 500 µs (Default) |
| < 100 µs | |
| beveiligingsschakeling | polariteitsbeveiliging ingangen; elektronisch |
| Producttype | IO-componenten |
| Productfamilie | Axioline F |
| bouwvorm | block modular |
| inbouwpositie | willekeurig (geen temperatuur-derating) |
| Omvang van de levering | inclusief bussokkelmoduul en Axioline F connectoren |
| Bijzondere eigenschappen | Extreme Conditions-variant |
| Isolatie-eigenschappen | |
| Overspanningscategorie | II (IEC 60664-1, EN 60664-1) |
| Vervuilingsgraad | 2 (IEC 60664-1, EN 60664-1) |
| Maximale vermogensdissipatie tijdens nominaal bedrijf | 2,3 W |
| Potentialen: voeding van de Axioline F-localbus (UBus) | |
| voedingsspanning | 5 V DC (via bussokkelmoduul) |
| stroomopname | max. 120 mA (HW 00) |
| max. 60 mA (vanaf HW 01) | |
| Potentialen: voeding voor digitale ingangsmodulen (UI) | |
| voedingsspanning | 24 V DC |
| voedingsspanningsbereik | 19,2 V DC ... 30 V DC (inclusief alle toleranties, inclusief rimpel) |
| stroomopname | max. 4 A (Sensorvoeding US) |
| beveiligingsschakeling | overspanningsbeveiliging; elektronisch (35 V, 0,5 s) |
| polariteitsbeveiliging; parallelle diode; met externe zekering 5 A (alleen voor de inbedrijfstelling) | |
| Voeding: Sensorvoeding (US) | |
| Benaming | Sensorvoeding (US) |
| voedingsspanning | 24 V DC (uit UI) |
| Potentiaalscheiding/isolatie van de spanningsbereiken | |
| Testspanning: 5 V-voeding van de localbus (UBus)/24 V-voeding (randapparatuur) | 500 V AC, 50 Hz, 1 min |
| Testspanning: 5 V-voeding van de localbus (UBus)/functionele aarde | 500 V AC, 50 Hz, 1 min |
| Testspanning: 24 V-voeding (periferie) / aarde | 500 V AC, 50 Hz, 1 min |
| Aansluittechniek | |
| Benaming aansluiting | Axioline F-stiftconnector |
| Opmerking met betrekking tot de aansluiting | Neem de informatie met betrekking tot aderdoorsneden in het handboek "Axioline F: Systeem en installatie" in acht. |
| Aderaansluiting | |
| Aansluitmethode | Push-in-aansluiting |
| Aderdoorsnede massief | 0,2 mm² ... 1,5 mm² |
| Aderdoorsnede soepel | 0,2 mm² ... 1,5 mm² |
| Aderdoorsnede AWG | 24 ... 16 |
| Striplengte | 8 mm |
| Axioline F-stiftconnector | |
| Aansluitmethode | Push-in-aansluiting |
| Opmerking met betrekking tot de aansluiting | Neem de informatie met betrekking tot aderdoorsneden in het handboek "Axioline F: Systeem en installatie" in acht. |
| Aderdoorsnede massief | 0,2 mm² ... 1,5 mm² |
| Aderdoorsnede soepel | 0,2 mm² ... 1,5 mm² |
| aderdoorsnede AWG | 24 ... 16 |
| Striplengte | 8 mm |
| Omgevingsomstandigheden | |
| omgevingstemperatuur (bedrijf) | -25 °C ... 60 °C (Standaard, toepassingen met UL-toelating, gebruik in explosiegevaarlijke omgeving van zone 2) |
| -40 °C ... 70 °C (uitgebreid, zie het hoofdstuk "Met succes getest: Toepassing onder extreme omgevingsomstandigheden" in het datablad.) | |
| beschermklasse | IP20 |
| Luchtdruk (bedrijf) | 70 kPa ... 106 kPa (tot max. 3000 m boven zeeniveau) |
| luchtdruk (opslag/transport) | 70 kPa ... 106 kPa (tot max. 3000 m boven zeeniveau) |
| Omgevingstemperatuur (opslag/transport) | -40 °C ... 85 °C |
| Toelaatbare luchtvochtigheid (bedrijf) | 5 % ... 95 % (geen condens) |
| toelaatbare luchtvochtigheid (opslag/transport) | 5 % ... 95 % (geen condens) |
| beveiligingsklasse | III (IEC 61140, EN 61140, VDE 0140-1) |
| ATEX | |
| Codering | II 3 G Ex ec IIC T4 Gc |
| Certificaat | UL 20 ATEX 2441X |
| Normreferenties | EN IEC 60079-0, EN IEC 60079-7 |
| UKEX | |
| Codering | II 3 G Ex ec IIC T4 Gc |
| Certificaat | PxCIMA22UKEX2701949X |
| Normreferenties | EN IEC 60079-0, EN IEC 60079-7 |
| IECEx | |
| Codering | Ex ec IIC T4 Gc |
| Certificaat | IECEx ULD 20.0026X |
| Normreferenties | IEC 60079-0 Ed. 7, IEC 60079-7 Ed. 5.1 |
| UL, VS / Canada | |
| Codering | cULus |
| Certificaat | E238705 |
| UL Ex, VS / Canada | |
| Codering | Class I, Zone 2, AEx ec IIC T4 |
| Class I, Division 2, Groups A, B, C, D, T4 | |
| Ex ec IIC T4 Gc X | |
| Certificaat | E366272 |
| Normreferenties | UL 60079-0, Ed. 7 / CSA C22.2 NO. 60079-0, Ed. 4 |
| UL 60079-7, Ed. 5 / CSA C22.2 NO. 60079-7, Ed. 2 | |
| CCC / China-Ex | |
| Codering | Ex ec IIC T4 Gc |
| Certificaat | , 2021122309114456 |
| Normreferenties | GB/T 3836.1-2021, GB/T 3836.3-2021 |
| montagetechniek | Railmontage |
| inbouwpositie | willekeurig (geen temperatuur-derating) |
LR
Toelatings-ID: LR2480202TA-02PRS
Toelatings-ID: TE/1020/880590/21BSH
Toelatings-ID: 840RINA
Toelatings-ID: ELE008423XGABS
Toelatings-ID: 20-2059154-PDAcULus Listed
Toelatings-ID: E238705IECEx
Toelatings-ID: IECEx ULD 20.0026XATEX
Toelatings-ID: UL 20 ATEX 2441XcULus Listed
Toelatings-ID: E366272CCC
Toelatings-ID: 2021122309114456_CN
Uw voordelen
16 digitale ingangen overeenkomstig EN 61131-2 type 1 en type 3
24 V DC, 2,4 mA

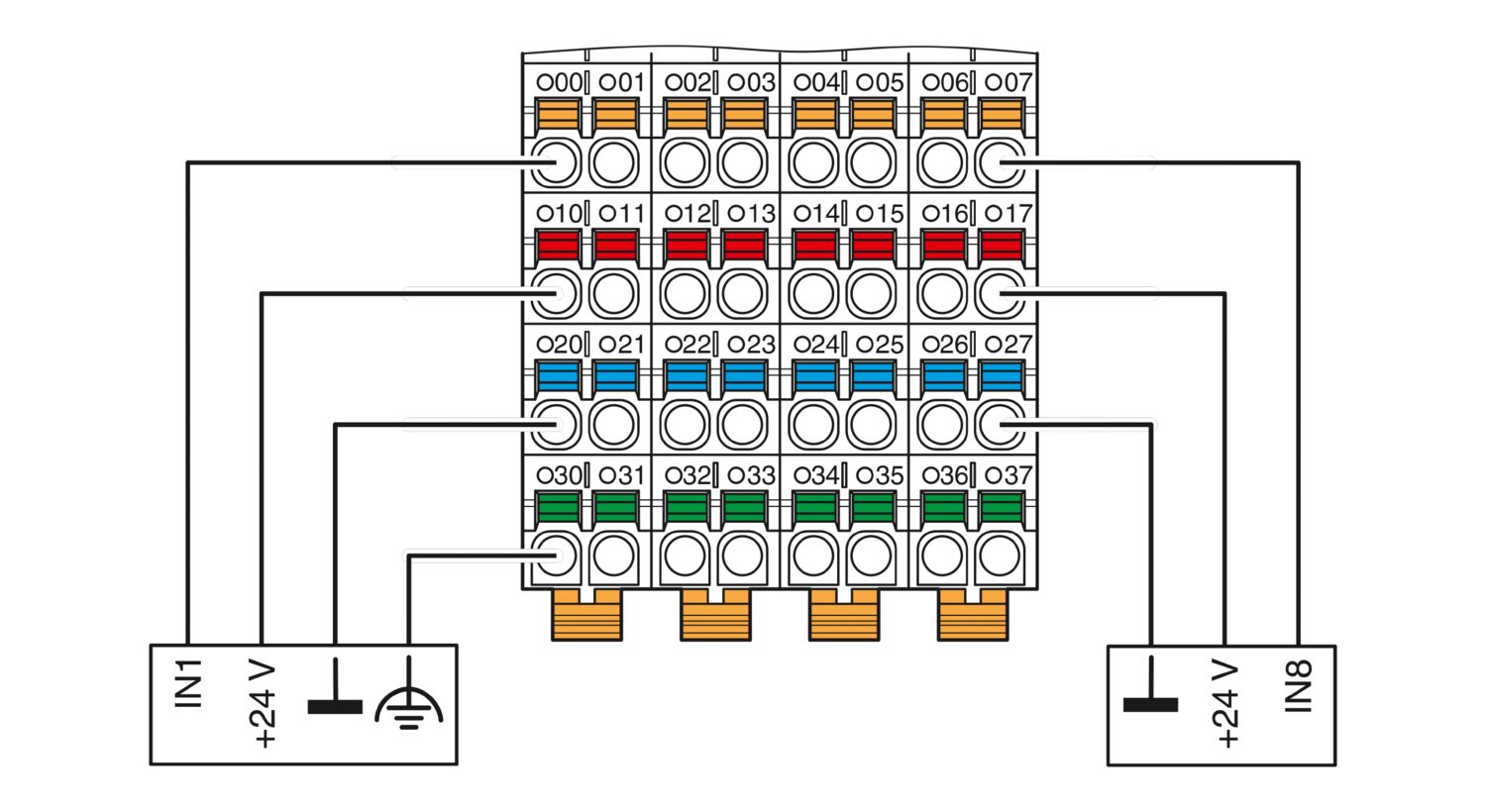

Aansluiting van de sensoren in 2-, 3- en 4-draads aansluittechniek
Filtertijden in twee trappen instelbaar: < 100 µs of 500 µs
Maximale ingangsfrequentie: 5 kHz
Maximaal toegelaten belastingsstroom per sensor: 2 A
Maximaal toegelaten belastingsstroom van het moduul: 4 A (2 A per groep van max. 8 sensoren)
Minimale update-tijd < 100 µs
Opgeslagen moduultypeplaatje
Onder extreme omgevingsomstandigheden toe te passen
Breed temperatuurbereik -40 °C ... +70 °C (zie het hoofdstuk "Met succes getest: Toepassing onder extreme omgevingsomstandigheden" in het datablad)
Gedeeltelijk gelakte printplaten
