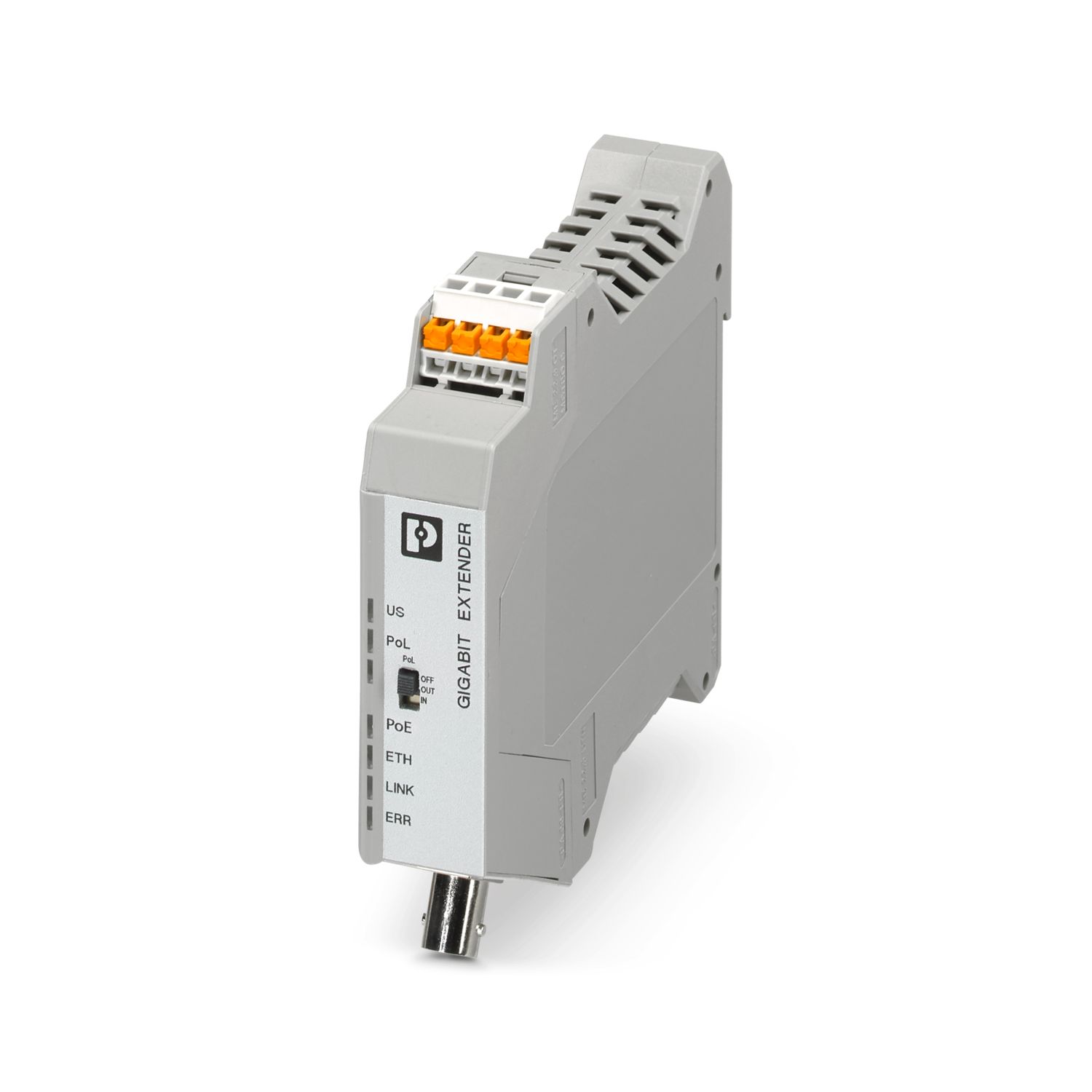

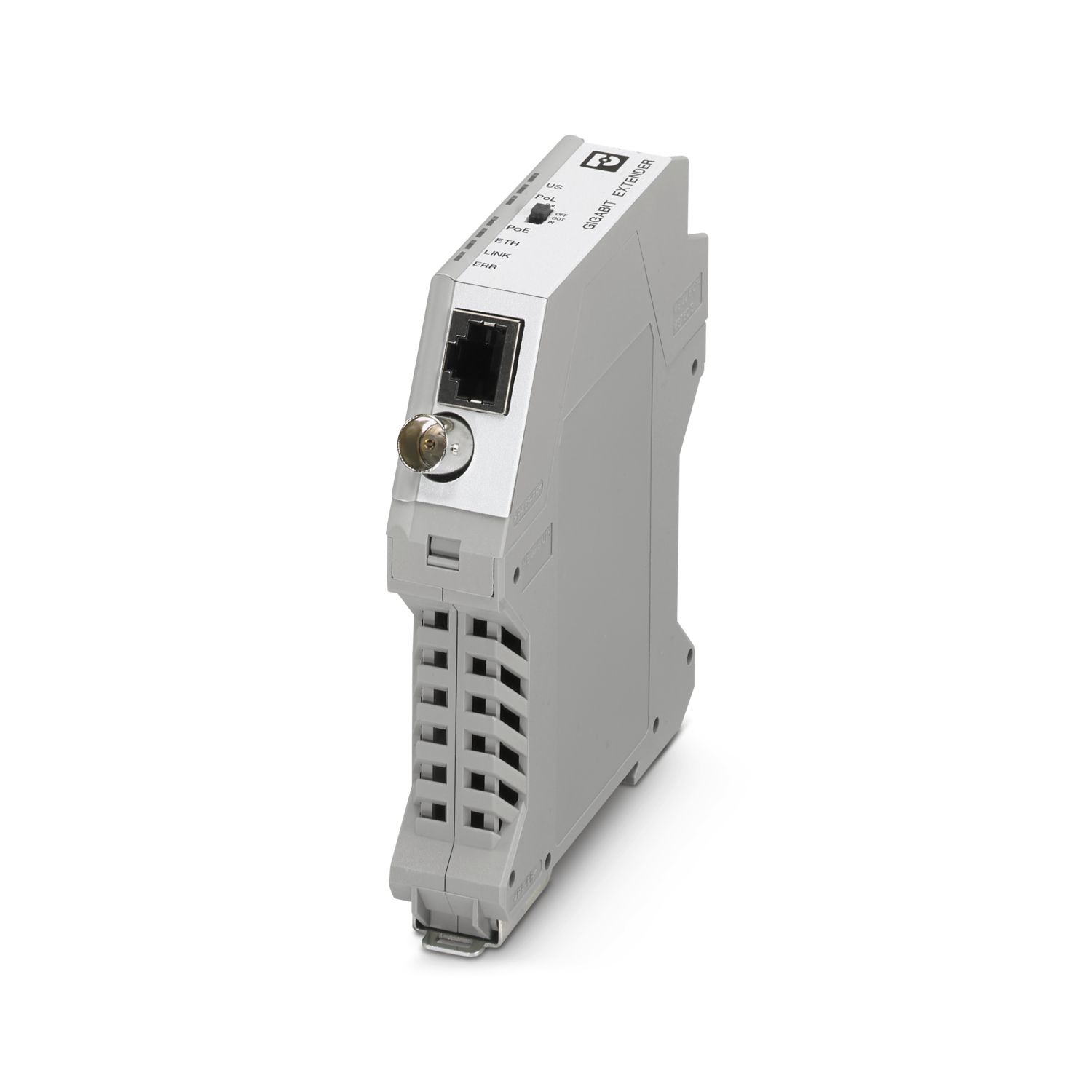

EXTENDER 2010 ETH COAX-G
-
Ethernet-extender
1319320
Gigabit-Ethernet-extender, netwerkuitbreiding met coaxkabel tot 1 kilometer en een bandbreedte tot 1 Gbit/s, Power-over-Link-functie (PoL) voor de voeding van andere apparaten via de coaxkabel, Power-over-Ethernet-functie (PoE)
Productdetails
| Opmerking met betrekking tot de toepassing | |
| Opmerking met betrekking tot de toepassing | Uitsluitend voor industrieel gebruik |
| Producttype | Ethernet-extender |
| MTTF | 293 jaren (SN 29500-standaard, temperatuur 25 °C, arbeidscyclus 21% ) |
| 134 jaren (SN 29500-standaard, temperatuur 40 °C, arbeidscyclus 34,25% ) | |
| 55 jaren (SN 29500-standaard, temperatuur 40 °C, arbeidscyclus 100% ) | |
| Isolatie-eigenschappen | |
| Vervuilingsgraad | 2 |
| Functionaliteit | |
| Basisfunctie | GBit Ethernet-extender volgens ITU G.9960 |
| galvanische scheiding | VCC (US+GND) // Ethernet (PoE) // G.hn (zonder PoL) // FE |
| netsoort | vaste verbinding |
| Testspanning data-interface/voeding | 1,5 kV AC (50 Hz, 1 min.) |
| Voeding | |
| voedingsspanningsbereik | 18 V DC ... 57 V DC |
| nominale voedingsspanning | 24 V DC (Zonder PoL, zonder PoE) |
| 48 V DC (Met PoL of met PoE) | |
| opgenomen vermogen | ≤ 7,5 W (Zonder PoL, zonder PoE) |
| ≤ 37,5 W (Zonder PoL, met PoE) | |
| ≤ 37,5 W (Met PoL, zonder PoE) | |
| ≤ 82,5 W (Met PoL, met PoE) | |
| beveiligingsschakeling | Overbelastingsbeveiliging, polariteitsbeveiliging; Interne apparaatbeveiliging: 2x 5 AF, interne seriediode |
| Voeding | |
| Aansluitmethode | Push-in-veerdrukaansluiting |
| aderdoorsnede soepel met adereindhuls zonder kunststofhuls | 0,2 mm² ... 2,5 mm² |
| aderdoorsnede soepel met adereindhuls met kunststofhuls | 0,2 mm² ... 2,5 mm² |
| 2 aders met dezelfde doorsnede flexibel met TWIN-adereindhuls met kunststofhuls | 0,5 mm² ... 1,5 mm² |
| Eendraads/aansluitpunt stijf | 0,2 mm² ... 2,5 mm² |
| ≥ 0,5 mm² (PoL-kabels volgens DIN VDE 0100, deel 523) | |
| Eendraads/aansluitpunt flexibel | 0,2 mm² ... 2,5 mm² |
| ≥ 0,5 mm² (PoL-kabels volgens DIN VDE 0100, deel 523) | |
| aderdoorsnede soepel [AWG] | 24 ... 16 |
| Striplengte | 10,00 mm |
| signaal | Ethernet |
| Basisfunctie | GBit Ethernet-extender volgens ITU G.9960 |
| Data: Ethernet-interface, 10/100/1000Base-T(X) volgens IEEE 802.3 | |
| seriële overdrachtssnelheid | 10/100/1000 Mbit/s |
| Aansluitmethode | RJ45-bus, afgeschermd |
| Opmerking met betrekking tot de aansluiting | CAT6 |
| autonegotiation | |
| Status PoE-poort: altijd actief, Modus: Auto |
|
| Aantal kanalen | 1 |
| overdrachtslengte | < 100 m (Twisted-Pair, afgeschermd) |
| ondersteunde protocollen | protocoltransparant voor TCP/IP, IPv4 en IPv6 |
| uitgangsvermogen maximaal | 15 W (bij ≤ 55 °C) |
| 30 W (Bij ≤ 50 °C) | |
| Data: G.hn-interface volgens ITU G.9960 | |
| Overdrachtssnelheid | ≤ 1000 Mbit/s (Afhankelijk van de kwaliteit van de datakabel) |
| Aansluitmethode | BNC-bus voor coaxkabels, 75 Ω |
| Opmerking met betrekking tot de aansluiting | Kortsluitvast |
| overdrachtslengte | ≤ 1000 m (Afhankelijk van de kwaliteit van de datakabel) |
| overdrachtsmethode | Dragerfrequentieprocedure QAM (kwadratuur-amplitude-modulatie) |
| Uitgangsvermogen | ≤ 91 W (Met PoL) |
| Maatschets |
|
| Breedte | 23 mm |
| Hoogte | 101 mm |
| diepte | 115 mm |
| Kleur (Behuizing) | grijs (RAL 7042) |
| materiaal (Behuizing) | PA 6.6-FR |
| Brandbaarheidsklasse volgens UL 94 | V0 |
| Trilbestendig volgens EN 60068-2-6/IEC 60068-2-6 | : 1g |
| Schokbestendig volgens EN 60068-2-27/IEC 60068-2-27 | : 15g, 11 ms |
| Omgevingsomstandigheden | |
| beschermklasse | IP20 |
| omgevingstemperatuur (bedrijf) | -40 °C ... 60 °C (Vrijstaand, zonder PoE) |
| -40 °C ... 55 °C (Vrijstaand, PoE tot 15 W) | |
| -40 °C ... 50 °C (Vrijstaand, PoE tot 30 W) | |
| Omgevingstemperatuur (opslag/transport) | -40 °C ... 85 °C |
| hoogtepositie | ≤ 2000 m |
| Toelaatbare luchtvochtigheid (bedrijf) | 10 % ... 95 % (geen condens) |
| toelaatbare luchtvochtigheid (opslag/transport) | 10 % ... 95 % (geen condens) |
| CE | |
| Certificaat | CE-conform |
| Schadelijke-gassentest | |
| Codering | ISA-S71.04-1985 G3 Harsh Group A |
| Scheepsbouwgegevens | |
| Temperature | B |
| Humidity | B |
| Trillingen | A |
| EMC | B (for bridge and deck zone where a line filter Phoenix Contact (ME-MAX/NEF/QUINT20A) is to be used.) |
| Enclosure | A |
| elektromagnetische compatibiliteit | conformiteit met EMC-richtlijn 2014/30/EU |
| stoorimmuniteit | EN 55035 |
| Stooremissie | |
| normen/bepalingen | EN 61000-6-4, klasse A, toepassingsgebied industrie |
| Ontlading statische elektriciteit | |
| normen / bepalingen | EN 61000-4-2 |
| Ontlading statische elektriciteit | |
| Contactontlading | ± 6 kV |
| luchtontlading | ± 8 kV |
| Indirecte ontlading | ± 6 kV |
| Opmerking | criterium B |
| Elektromagnetisch HF-veld | |
| normen / bepalingen | EN 61000-4-3 |
| Elektromagnetisch HF-veld | |
| frequentiebereik | 80 MHz ... 3 GHz (80 % amplitudemodulatie met 1 kHz) |
| veldsterkte | 10 V/m |
| frequentiebereik | 3 GHz ... 6 GHz (80 % amplitudemodulatie met 1 kHz) |
| veldsterkte | 3 V/m |
| Opmerking | criterium A |
| Snelle transiënten (Burst) | |
| normen / bepalingen | EN 61000-4-4 |
| Snelle transiënten (Burst) | |
| Ingang | ± 2,2 kV |
| signaal | ± 2,2 kV (Ethernet, G.hn) |
| stootstroombelasting (surge) | |
| normen / bepalingen | EN 61000-4-5 |
| stootstroombelasting (surge) | |
| Ingang | ± 0,5 kV (symmetrisch, niet-afgeschermde voedingskabel) |
| ± 1 kV (asymmetrisch, niet-afgeschermde voedingskabel) | |
| signaal | ± 1 kV (Ethernet-signaal / asymmetrisch: afgeschermde Ethernet-kabel) |
| ± 4 kV (Ethernet-signaal / asymmetrisch: kabel tegen aarde, niet-afgeschermde G.hn-kabel) | |
| ± 2 kV (Ethernet-signaal / symmetrisch: kabel tegen kabel, niet-afgeschermde G.hn-kabel) | |
| ± 4 kV (Telecommunicatieleidingen, symmetrisch, niet-afgeschermd, met primaire beveiliging) | |
| ± 1 kV (Telecommunicatieleidingen, symmetrisch, niet-afgeschermd, zonder primaire beveiliging) | |
| Opmerking | criterium B |
| Adergebonden beïnvloeding | |
| normen / bepalingen | EN 61000-4-6 |
| Adergebonden beïnvloeding | |
| frequentiebereik | 0,15 MHz ... 80 MHz (80 % amplitudemodulatie met 1 kHz) |
| Opmerking | criterium A |
| Spanning | 10 V |
| Criteria | |
| criterium A | Normale werking binnen de vastgelegde grenzen. |
| criterium B | Tijdelijk gevaar voor de werking, die het apparaat zelf weer corrigeert. |
| montagetechniek | Railmontage |
| Montage-instructie | Om luchtcirculatie mogelijk te maken, monteert u het apparaat vrijstaand, met aan alle zijden minstens een centimeter afstand van andere apparaten. |
| Inbouwpositie | verticaal (montagerail horizontaal) |
Uw voordelen
Use of existing twisted pair cables or coaxial cables
Flexible network configuration
Eenvoudige inbedrijfstelling, plug & play
Netwerktransparant (geen IP-configuratie nodig)
Protocol-transparent transmission of all standard Ethernet protocols
