ELR 1-SC-230AC/600AC-20
-
Elektronische contactor
1032920

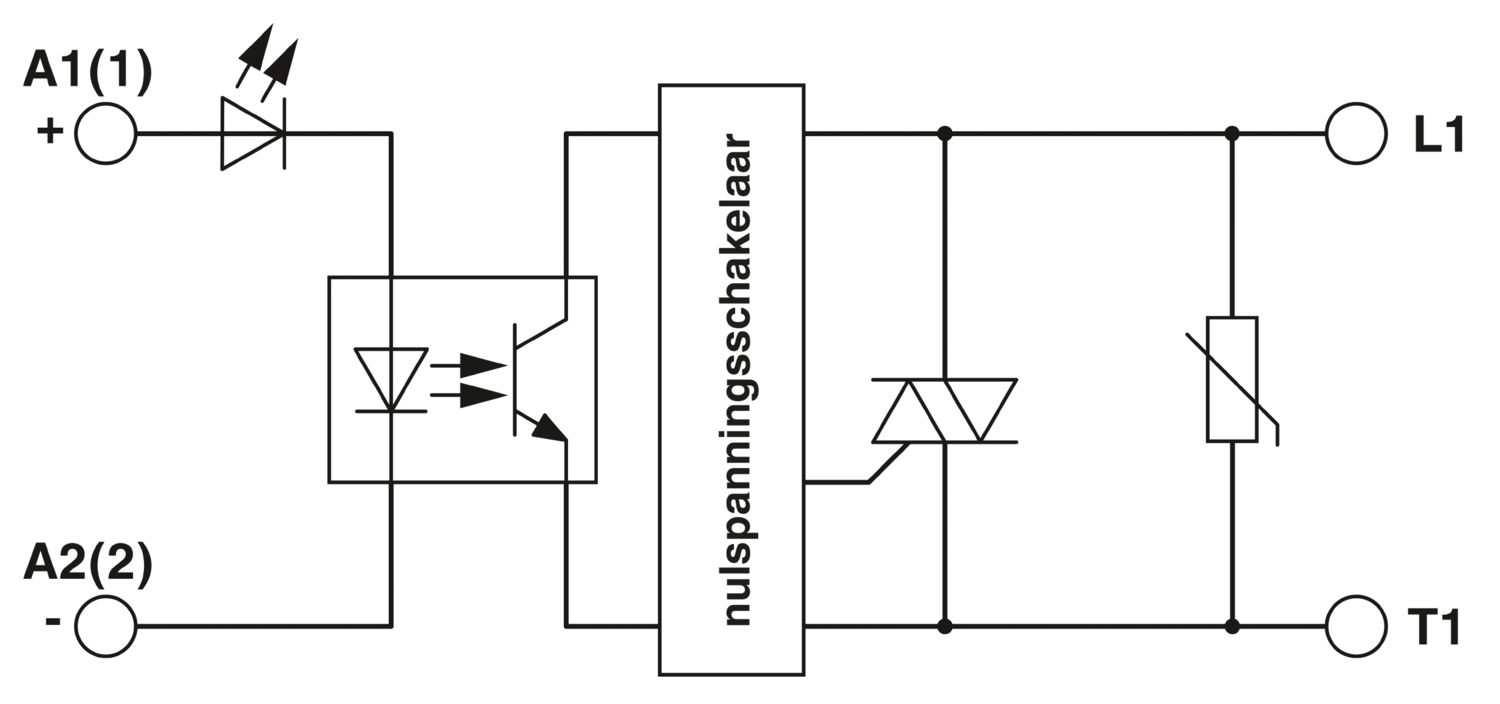

Elektronische 1-fase contactor, ingangsspanning: 230 V AC, uitgangsstroom: 20 A, nulspanningsschakelaar
Productdetails
| Producttype | Elektronische contactor |
| Aantal fasen | 1 |
| Maximale vermogensdissipatie tijdens nominaal bedrijf | 20 W |
| netsoort | 1-fase |
| Besturen | |
| benaming ingang | stuuringang |
| nominale activeringsspanning UC | 230 V AC |
| Bedieningsspanningsbereik | 24 V AC ... 275 V AC |
| 24 V DC ... 190 V DC | |
| nominale activeringsstroom IC | ca. 17 mA |
| schakeldrempel | ≤ 5 V AC/DC ("0"-signaal) |
| ≥ 20 V AC/DC ("1"-signaal) | |
| bedrijfsspanningsindicatie | led groen |
| overdrachtsfrequentie | 6 Hz |
| Belastingsuitgang | |
| Bedrijfsspanningsbereik | 42 V AC ... 660 V AC |
| nominale bedrijfsstroom bij AC-51 | 20 A |
| nominale bedrijfsstroom bij AC-53a | 5 A (TA = 25 °C) |
| 5 A (TA = 40 °C) | |
| pieksperspanning | 1200 V |
| netfrequentie | 45 Hz |
| 65 Hz | |
| belastingsstroombereik | 150 mA ... 20 A (zie derating) |
| lekstroom | < 3 mA (in uit-stand) |
| restspanning | < 1 V |
| stootstroom | 325 A (t = 10 ms) |
| grensstroomintegraal | 525 A2s |
| beveiligingsschakeling | Varistor |
| fasehoek cos phi min. | 0,5 |
| stuurstroomcircuit | |
| Aansluitmethode | schroefaansluiting |
| Striplengte | 8 mm |
| schroefdraad | M3 |
| Aderdoorsnede massief | 0,5 mm² ... 2,5 mm² |
| Aderdoorsnede soepel | 0,5 mm² ... 2,5 mm² |
| Aderdoorsnede AWG | 18 ... 12 |
| belastingscircuit | |
| Aansluitmethode | schroefaansluiting |
| Striplengte | 12 mm |
| schroefdraad | M4 |
| Aderdoorsnede massief | 2,5 mm² ... 6 mm² |
| Aderdoorsnede soepel | 1 mm² ... 4 mm² |
| Aderdoorsnede AWG | 14 ... 10 |
| aardaansluiting | |
| Aansluitmethode | Ringkabelschoen |
| schroefdraad | M5 |
| Aanhaalmoment | 1,5 Nm |
| bedrijfsspanningsindicatie | led groen |
| Breedte | 18 mm |
| Hoogte | 110 mm |
| diepte | 103 mm |
| Kleur | grijs (RAL 7042) |
| Omgevingsomstandigheden | |
| omgevingstemperatuur (bedrijf) | -30 °C ... 70 °C |
| Omgevingstemperatuur (opslag/transport) | -40 °C ... 80 °C |
| normen / bepalingen | |
| normen / bepalingen | EN 61000-4-2 |
| EN 61000-4-3 | |
| EN 61000-4-4 | |
| EN 61000-4-5 | |
| EN 55011 | |
| montagetechniek | Railmontage |
| Montage-instructie | rijgbaar met tussenafstand ≥ 22,5 mm |
| inbouwpositie | verticaal (montagerail horizontaal) |
| Artikelnummer | 1032920 |
| Verpakkingseenheid | 1 Stuks |
| Minimale bestelhoeveelheid | 1 Stuks |
| Verkoopcode | DK6831 |
| Productcode | DK6831 |
| Cataloguspagina | Pagina 48 (C-5-2019) |
| GTIN | 4055626537849 |
| Gewicht per stuk (inclusief verpakking) | 263,6 g |
| Gewicht per stuk (exclusief verpakking) | 258,3 g |
| Douanetariefnummer | 85364900 |
| Land van herkomst | MT |
ECLASS
| ECLASS-13.0 | 27371003 |
ETIM
| ETIM 9.0 | EC000066 |
UNSPSC
| UNSPSC 21.0 | 39122300 |
| EU RoHS | |
| Voldoet aan de eisen van de RoHS-richtlijn | Ja |
| uitzonderingsregelingen voor zover bekend | 6(c), 7(a), 7(c)-I |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-25
Een China RoHS declaratietabel met betrekking tot het artikel, is als download beschikbaar en vindt u bij het betreffende artikel onder Fabrikantverklaring. Voor geen van de artikelen met EFUP-E is een China RoHS declaratietabel beschikbaar en nodig.
|
| EU REACH SVHC | |
| Aanduiding van REACH-kandidaatstof (CAS-nr.) | Lead (CAS-nr.: 7439-92-1) |
