EAC-RoHS
Toelatings-ID: RU D-DE.HB35.B.00387cULus Listed
Toelatings-ID: E335024| Nominale spanning UN | Nominale stroom IN | Doorsnede AWG | Doorsnede mm2 | |
|---|---|---|---|---|
| 250 V | 4 A |
NBC-M12MRD/ 5,0-93C/M12MRD
-
Netwerkkabel
1416749
Netwerkkabel, PROFINET CAT5 (100 Mbit/s), EtherCAT® CAT5 (100 Mbit/s), 4-polig, PUR halogeenvrij, groen RAL 6018, afgeschermd (Advanced Shielding Technology), connector haaks M12, polarisatie: D / IP67, op connector haaks M12, polarisatie: D / IP67, kabellengte: 5 m
Productdetails
| Algemeen | Dit product voldoet aan de eisen van de richtlijn PROFINET Cabling and Interconnection Technology Guideline for PROFINET, version 2.00, order no: 2.252, hoofdstuk 10.1 Cord Sets for Balanced Cabling |
| Producttype | Datakabel geconfectioneerd |
| toepassing | Standaard |
| sensortype | PROFINET |
| aantal polen | 4 |
| Aantal kabelAansluitingen | 1 |
| Afgeschermd | ja |
| polarisatie | D |
| Isolatie-eigenschappen | |
| Overspanningscategorie | II |
| vervuilingsgraad | 3 |
| bussysteem | PROFINET |
| Signaalsoort/categorie | PROFINET CAT5 (IEC 11801), 100 Mbit/s |
| EtherCAT® CAT5 (IEC 11801), 100 Mbit/s |
| statusindicatie | nee |
| statusindicatie aanwezig | nee |
| nominale spanning UN | 48 V AC |
| 60 V DC | |
| nominale stroom IN | 4 A |
| overdrachtsmedium | Koper |
| overdrachtseigenschappen (categorie) | CAT5 (IEC 11801:2002) |
| Brandbaarheidsklasse volgens UL 94 | V0 |
| Aansluiting 1 | |
| Maatschets |

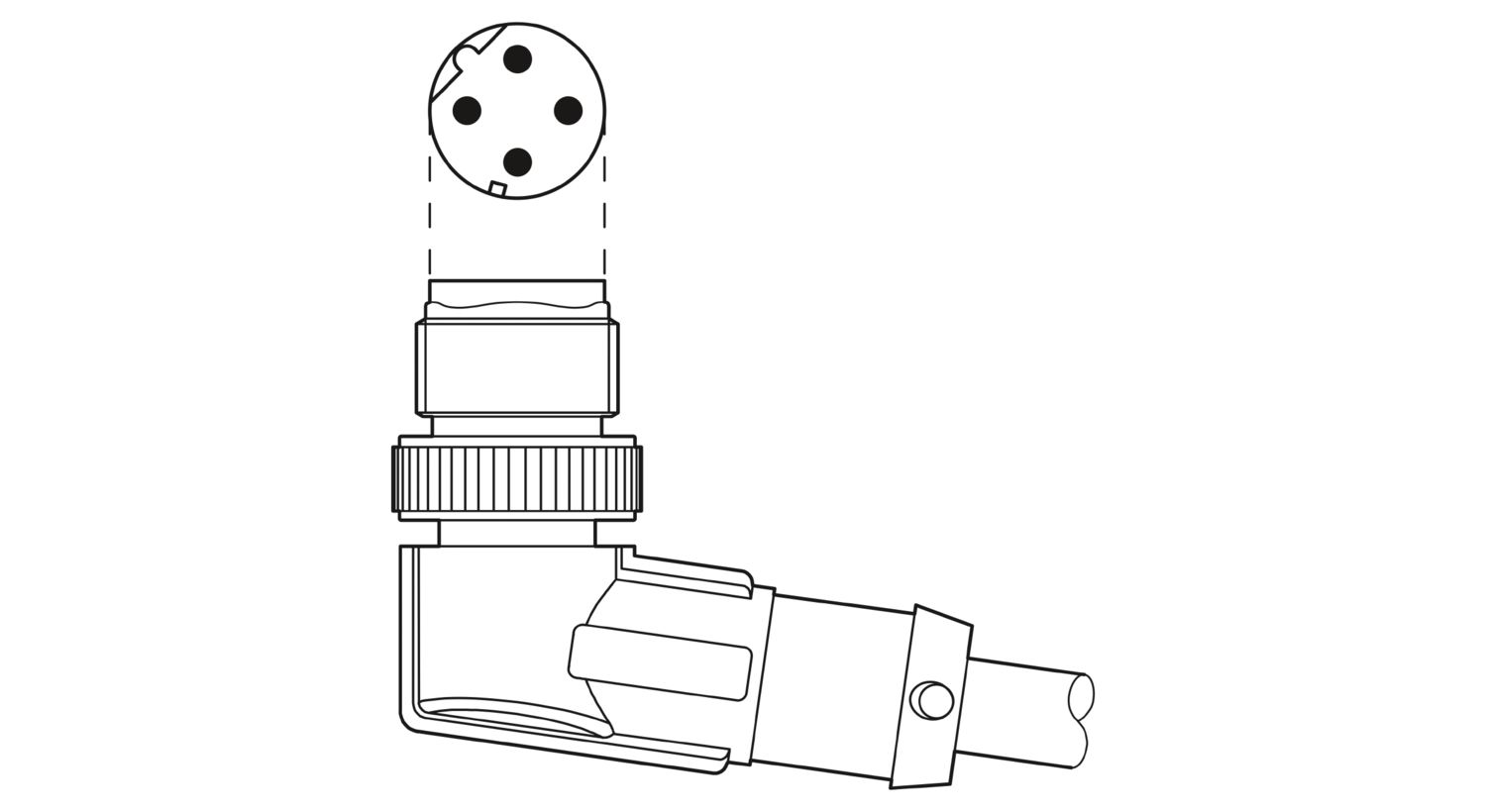

Poolschema steker M12, 4-polig, D-gepolariseerd, aanzicht stiftzijde
|
| uitvoering | M12 connector, haaks, 4-polig, afgeschermd (Advanced Shielding Technology), Polarisatie: D |
| aantal polen | 4 |
| Afgeschermd | ja |
| Afscherming | Advanced Shielding Technology |
| Signaalsoort/categorie | EtherCAT® CAT5 (IEC 11801), 100 Mbit/s |
| PROFINET CAT5 (IEC 11801) | |
| steekcycli | ≥ 100 |
| isolatieweerstand | ≥ 100 MΩ |
| overspanningscategorie | II |
| vervuilingsgraad | 3 |
| Aanhaalmoment | 0,4 Nm |
| materiaal Contact | CuSn |
| materiaal Contactoppervlak | Ni/Au |
| materiaal Contactblok | PA 6.6 |
| materiaal Wartel | Zinkspuitgietwerk, vernikkeld |
| materiaal Handgreep | TPU, moeilijk ontvlambaar, zelfdovend |
| materiaal Afdichting | FKM |
| Brandbaarheidsklasse volgens UL 94 | V0 |
| beschermklasse | IP65 |
| IP67 | |
| omgevingstemperatuur (bedrijf) | -25 °C ... 85 °C |
| normcode | M12-connector |
| normen / bepalingen | IEC 61076-2-101 |
| Aansluiting 2 | |
| Maatschets |
Poolschema steker M12, 4-polig, D-gepolariseerd, aanzicht stiftzijde
|
| uitvoering | M12 connector, haaks, 4-polig, afgeschermd (Advanced Shielding Technology), Polarisatie: D |
| aantal polen | 4 |
| Afgeschermd | ja |
| Afscherming | Advanced Shielding Technology |
| Signaalsoort/categorie | EtherCAT® CAT5 (IEC 11801), 100 Mbit/s |
| PROFINET CAT5 (IEC 11801) | |
| steekcycli | ≥ 100 |
| isolatieweerstand | ≥ 100 MΩ |
| overspanningscategorie | II |
| vervuilingsgraad | 3 |
| Aanhaalmoment | 0,4 Nm |
| materiaal Contact | CuSn |
| materiaal Contactoppervlak | Ni/Au |
| materiaal Contactblok | PA 6.6 |
| materiaal Wartel | Zinkspuitgietwerk, vernikkeld |
| materiaal Handgreep | TPU, moeilijk ontvlambaar, zelfdovend |
| materiaal Afdichting | FKM |
| Brandbaarheidsklasse volgens UL 94 | V0 |
| beschermklasse | IP65 |
| IP67 | |
| omgevingstemperatuur (bedrijf) | -25 °C ... 85 °C |
| normcode | M12-connector |
| normen / bepalingen | IEC 61076-2-101 |
| kabellengte | 5 m |
| PROFINET-sleepketting CAT5 [93C] | |
| Maatschets |
|
| UL AWM Style | 20233 (80 °C / 300 V) |
| aantal polen | 4 |
| Afgeschermd | ja |
| Kabeltype | PROFINET-sleepketting CAT5 [93C] |

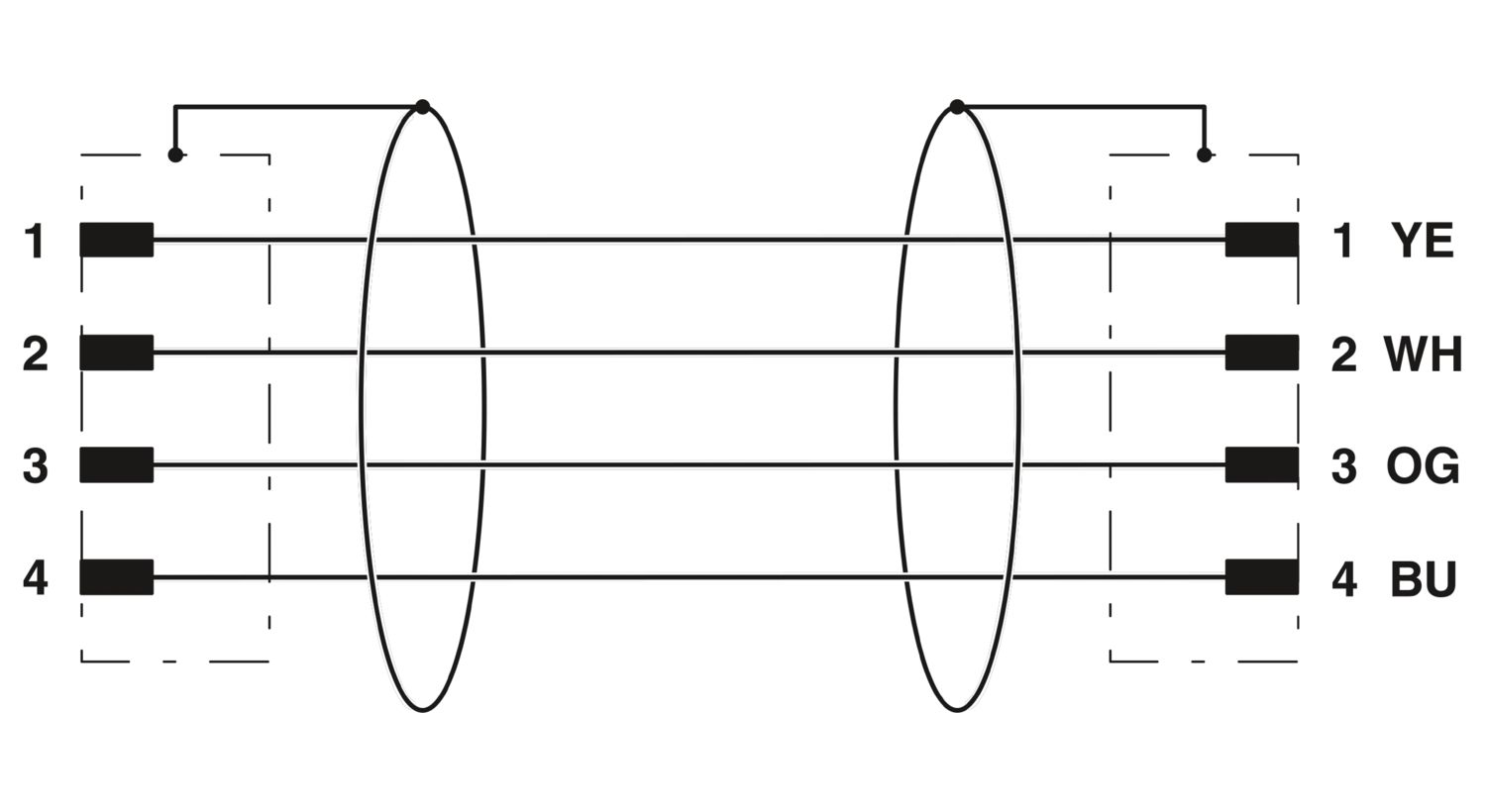

| Aderopbouw | 1x4xAWG22/7, SF/TQ |
| AWG signaalleiding | 22 |
| aderdoorsnede | 4x 0,34 mm² |
| aderdiameter inclusief isolatie | 1,5 mm ±0,05 mm |
| kabelbuitendiameter | 6,50 mm ±0,2 mm |
| buitenmantel, materiaal | PUR |
| buitenmantel, kleur | groen RAL 6018 |
| materiaal aders | vertinde Cu-litzendraad |
| materiaal aderisolatie | PE |
| afzonderlijke ader, kleur | wit, geel, blauw, oranje |
| compleet getwist | stergroepering |
| optische schermafdekking | 85 % |
| isolatieweerstand | ≥ 500 MΩ*km |
| Lusweerstand | ≤ 120,00 Ω/km |
| Impedantie | 100 Ω ±15 Ω (bij 1 ... 100 MHz) |
| nominale spanning kabel | ≤ 300 V |
| Testspanning ader/ader | 2000 V (50 Hz, 1 min.) |
| Testspanning ader/ader-afscherming | 2000,00 V (50 Hz, 1 min.) |
| minimale buigradius, vast gelegd | 5 x D |
| minimale buigradius, flexibel gelegd | 7,5 x D |
| Dynamische belastbaarheid (buigen) | max. aantal buigcycli: 3000000, buigradius: 200 mm, richting van de verplaatsing: 10 m, snelheid van de verplaatsing: 4 m/s, Versnelling: 4 m/s² |
| Dynamische belastbaarheid (torsie) | Torsie: ±30 °/m |
| Halogeenvrij | volgens IEC 60754-1 |
| vlambestendigheid | volgens IEC 60332-1-2 |
| conform UN ECE-R 118.03 | |
| volgens CSA C 22.2 nr. 210-FT1 | |
| oliebestendigheid | conform DIN EN 60811-404 |
| Overige bestendigheid | UV-bestendig |
| omgevingstemperatuur (bedrijf) | -40 °C ... 70 °C (kabel, vaste montage) |
| -40 °C ... 70 °C (kabel, flexibele montage) | |
| Omgevingsomstandigheden | |
| beschermklasse | IP65 |
| IP67 | |
| M12 | |
| normcode | M12-connector |
| normen/bepalingen | IEC 61076-2-101 |
