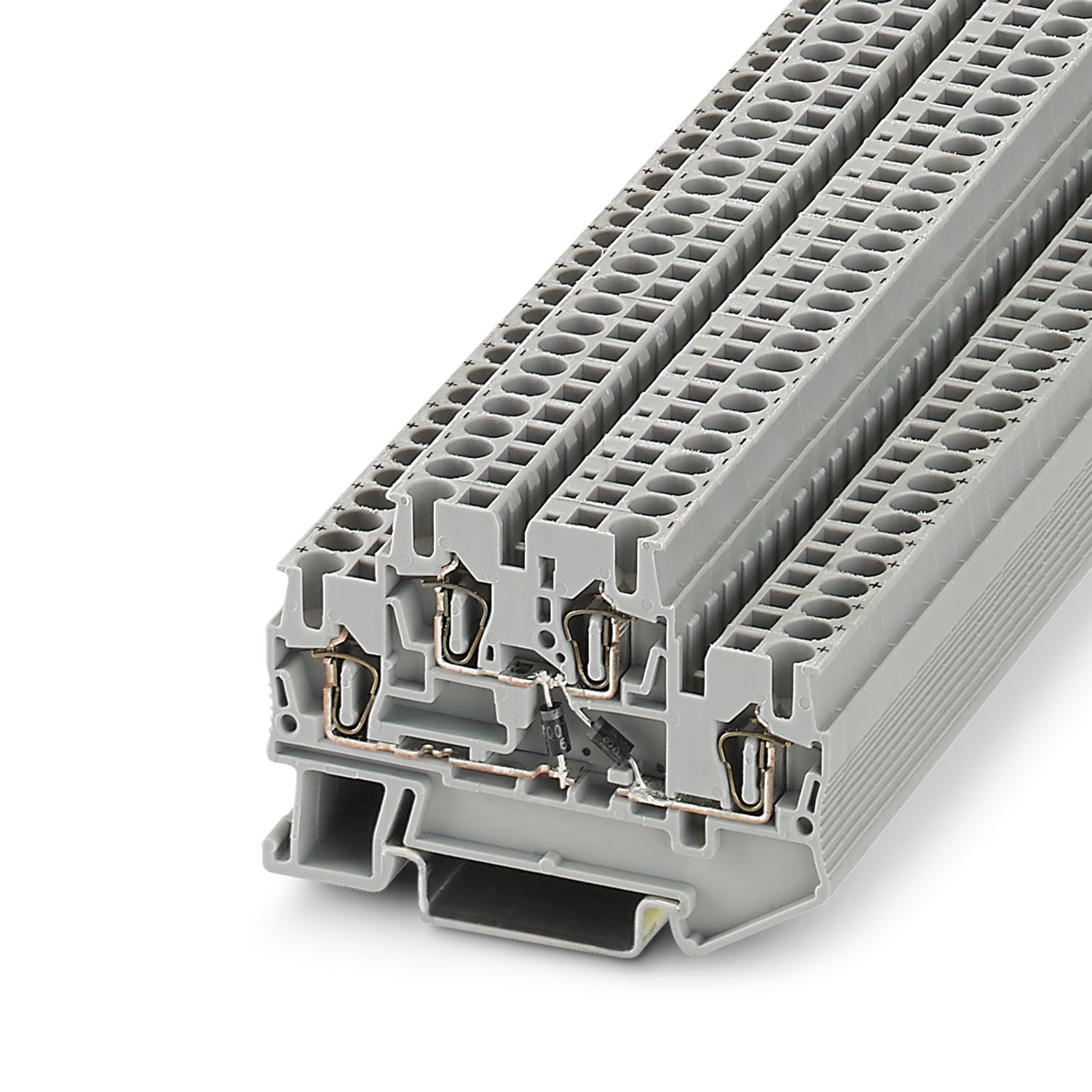

STTB 2,5-2DIO/UL-O/UR-O - Componentenaansluitklem - 3031652

Producttype	Componentenklem
Aantal Aansluitingen	4
Aantal rijen	2
potentialen	2
Isolatie-eigenschappen
Overspanningscategorie	III
vervuilingsgraad	3

Nominale isolatiespanning	500 V
test-stootspanning	6 kV

Aantal aansluitingen per etage	2
nominale doorsnede	2,5 mm²
1e en 2e etage
Striplengte	10 mm
teststift	A3
Aderdoorsnede massief	0,08 mm² ... 4 mm²
Aderdoorsnede AWG	28 ... 12 (omgezet naar IEC)
Aderdoorsnede soepel	0,08 mm² ... 2,5 mm²
aderdoorsnede soepel [AWG]	28 ... 14 (omgezet naar IEC)
Aderdoorsnede soepel (adereindhuls zonder kunststofhuls)	0,14 mm² ... 2,5 mm²
Aderdoorsnede soepel (adereindhuls met kunststofhuls)	0,14 mm² ... 2,5 mm²
2 aders met dezelfde doorsnede flexibel met TWIN-adereindhuls met kunststofhuls	0,5 mm²
Nominale stroom	0,5 A
belastingsstroom maximaal	0,5 A
nominale aderdoorsnede	2,5 mm²

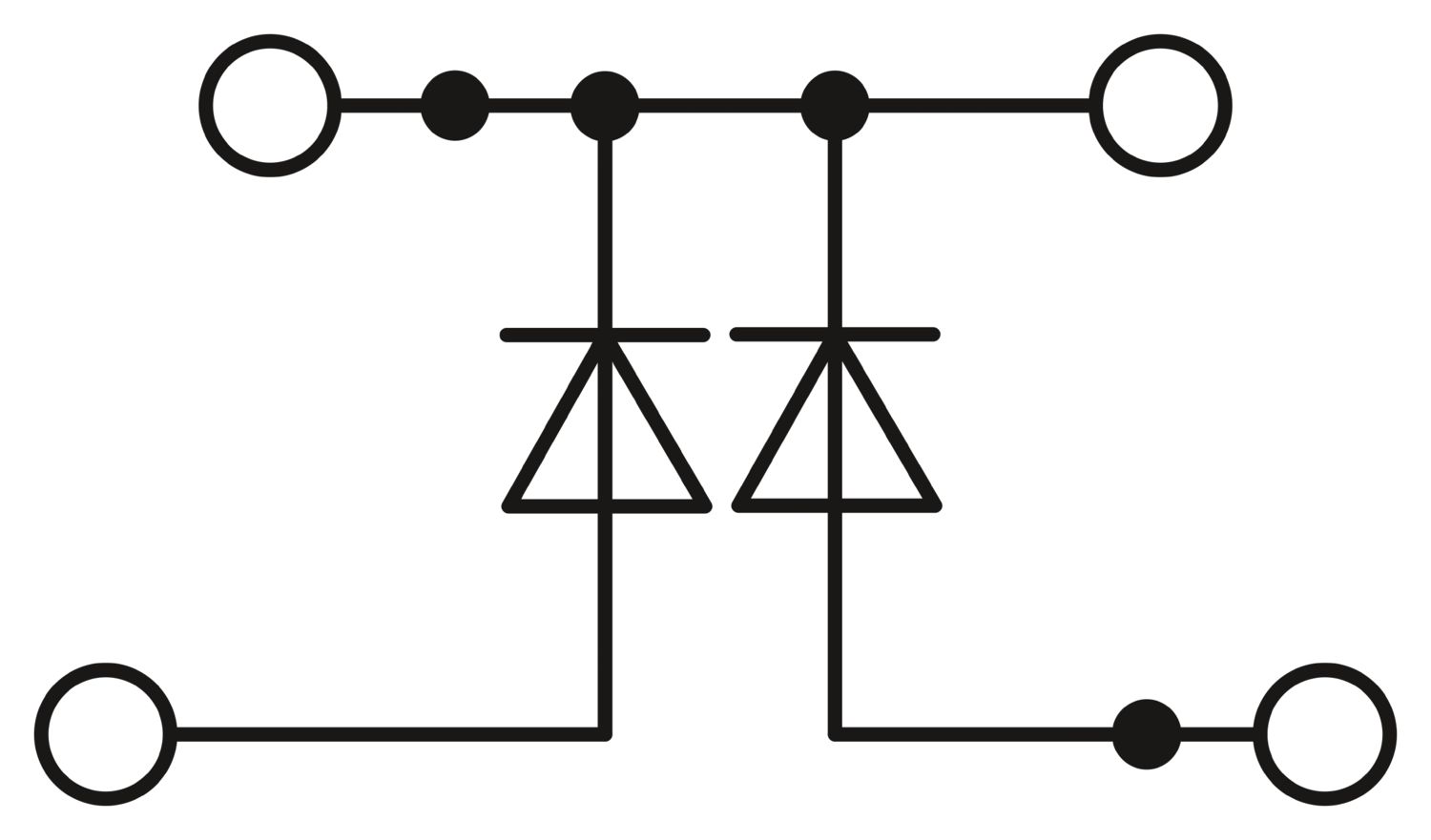

Type onderdeel	Diode 1N4007
Sperspanning	1300 V

Breedte	5,2 mm
breedte van de eindplaat	2,2 mm
Hoogte	67,5 mm
Diepte op NS 35/7,5	47,5 mm
Diepte op NS 35/15	55 mm

Kleur	grijs (RAL 7042)
Brandbaarheidsklasse volgens UL 94	V0
isolatiemateriaalgroep	I
Isolatiemateriaal	PA
statische kunststoftoepassing in koude	-60 °C
Relatieve Temperatuur Index isolatiemateriaal (Elec., UL 746 B)	130 °C
Brandbeveiliging voor railvoertuigen (DIN EN 45545-2) R22	HL 1 - HL 3
Brandbeveiliging voor railvoertuigen (DIN EN 45545-2) R23	HL 1 - HL 3
Brandbeveiliging voor railvoertuigen (DIN EN 45545-2) R24	HL 1 - HL 3
Brandbeveiliging voor railvoertuigen (DIN EN 45545-2) R26	HL 1 - HL 3
ontvlambaarheid oppervlakte NFPA 130 (ASTM E 162)	doorstaan
specifieke optische rookgasdichtheid NFPA 130 (ASTM E 662)	doorstaan
rookgastoxiciteit NFPA 130 (SMP 800C)	doorstaan

Stootspanningstest
Testspanning gewenste waarde	7,3 kV
resultaat	Test doorstaan
bedrijfsfrequente spanningsvastheid
Testspanning gewenste waarde	1,89 kV
resultaat	Test doorstaan

Mechanische gegevens
open zijwand	Ja

bevestiging op de houder
resultaat	Test doorstaan

Trillen/breedbandruis
testspecificatie	DIN EN 50155 (VDE 0115-200):2022-06
programma	Levensduurtest categorie 2, aan draaistel
frequentie	f₁ = 5 Hz tot f₂ = 250 Hz
ASD-niveau	6,12 (m/s²)²/Hz
Versnelling	3,12g
testduur per as	5 h
testrichtingen	X-, Y- en Z-as
resultaat	Test doorstaan
Schokken
testspecificatie	DIN EN 50155 (VDE 0115-200):2022-06
schokvorm	halfsinus
Versnelling	30g
schokduur	18 ms
Aantal schokken per richting	3
testrichtingen	X-, Y- en Z-as (pos. en neg.)
resultaat	Test doorstaan
Omgevingsomstandigheden
omgevingstemperatuur (bedrijf)	-60 °C ... 110 °C (Bedrijfstemperatuurbereik incl. zelfopwarming, max. kortstondige bedrijfstemperatuur zie RTI Elec.)
Omgevingstemperatuur (opslag/transport)	-25 °C ... 60 °C (voor korte tijd, niet langer dan 24 h, -60 °C tot +70 °C)
omgevingstemperatuur (montage)	-5 °C ... 70 °C
omgevingstemperatuur (bediening)	-5 °C ... 70 °C
Toelaatbare luchtvochtigheid (bedrijf)	20 % ... 90 %
toelaatbare luchtvochtigheid (opslag/transport)	30 % ... 70 %

Artikelnummer	3031652
Verpakkingseenheid	50 Stuks
Minimale bestelhoeveelheid	50 Stuks
Aanwijzing	Ordergebonden productie (geen retournering)
Verkoopcode	BE2172
Productcode	BE2172
GTIN	4017918909864
Gewicht per stuk (inclusief verpakking)	10,803 g
Gewicht per stuk (exclusief verpakking)	10,803 g
Douanetariefnummer	85369010
Land van herkomst	PL

EU RoHS
Voldoet aan de eisen van de RoHS-richtlijn	Ja
uitzonderingsregelingen voor zover bekend	7(a)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Een China RoHS declaratietabel met betrekking tot het artikel, is als download beschikbaar en vindt u bij het betreffende artikel onder Fabrikantverklaring. Voor geen van de artikelen met EFUP-E is een China RoHS declaratietabel beschikbaar en nodig.
EU REACH SVHC
Aanduiding van REACH-kandidaatstof (CAS-nr.)	Lead (CAS-nr.: 7439-92-1)
SCIP	f886b759-8943-4ed2-897f-9fcc56ead48d
