ECS-B-122X169-S-UV-V GY
-
Elektronicabehuizing
1050209

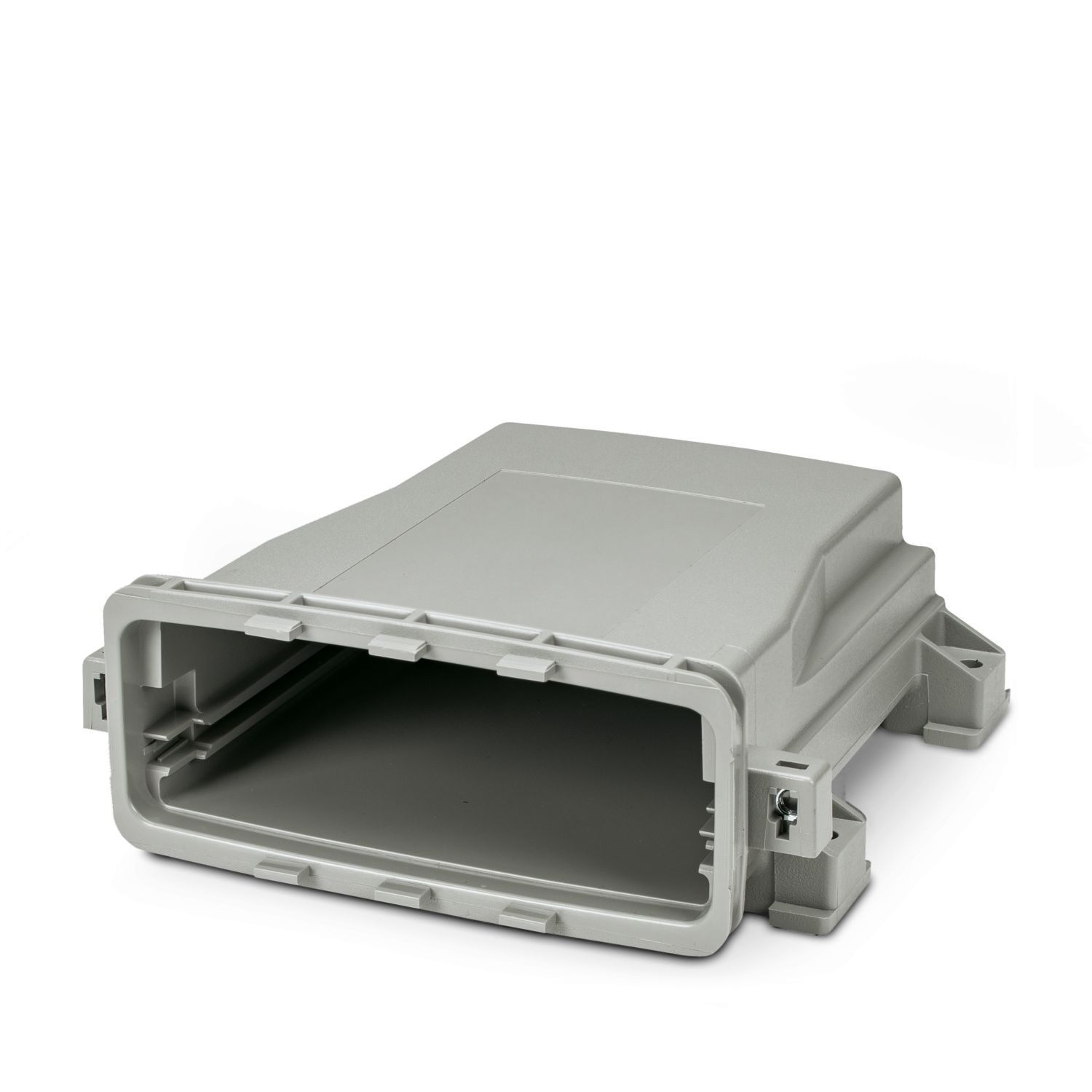

Geventileerde behuizing van de ECS-familie, schroefvergrendeling. Beschermmethode IP66/IP67/IP68/IP69 in combinatie met bijbehorende frontplaat. Kleur: grijs (7042), breedte: 164 mm, hoogte: 176 mm, diepte: 64 mm
Voor de werking van dit artikel zijn aanvullende artikelen nodig.
Naar het noodzakelijke toebehoren
Productdetails

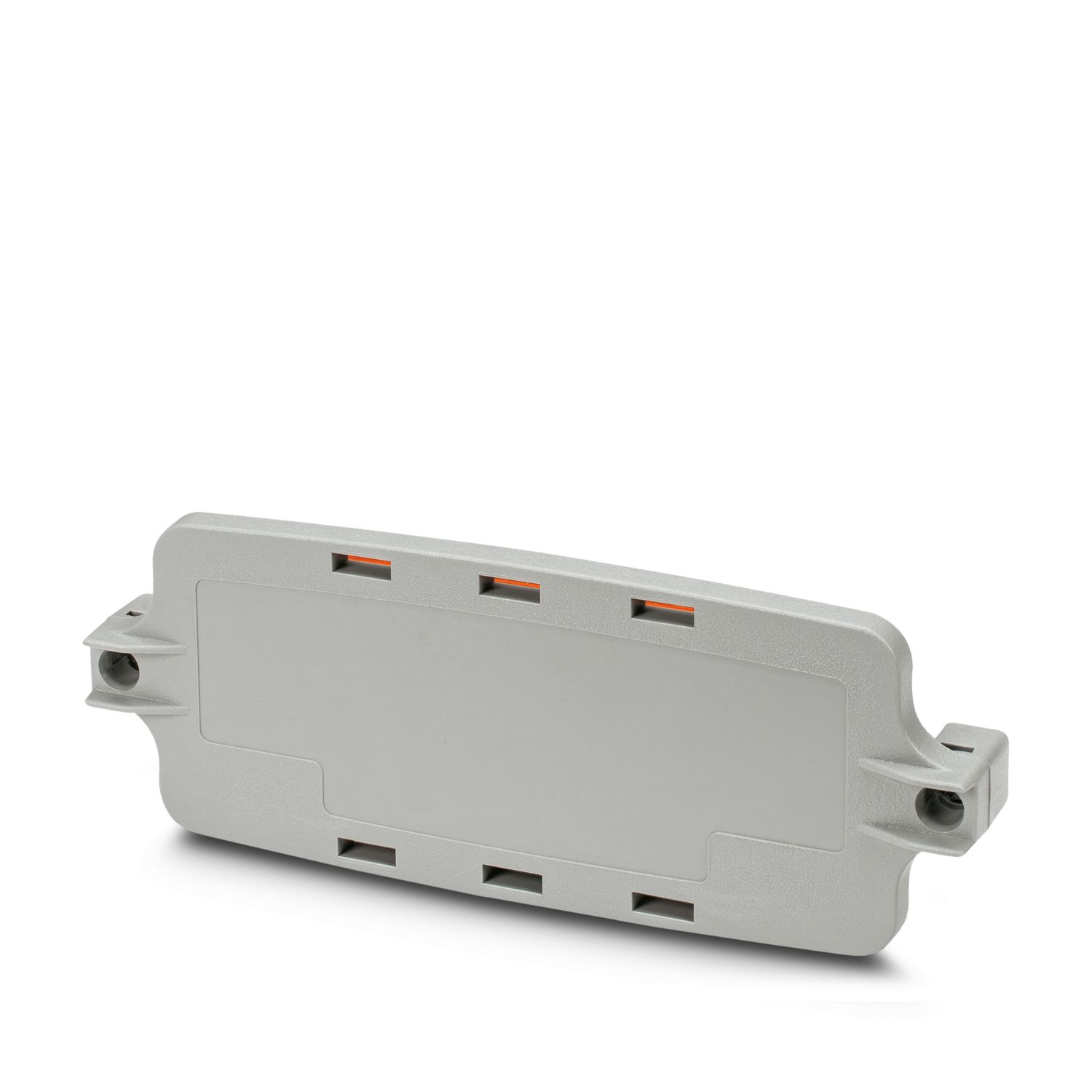

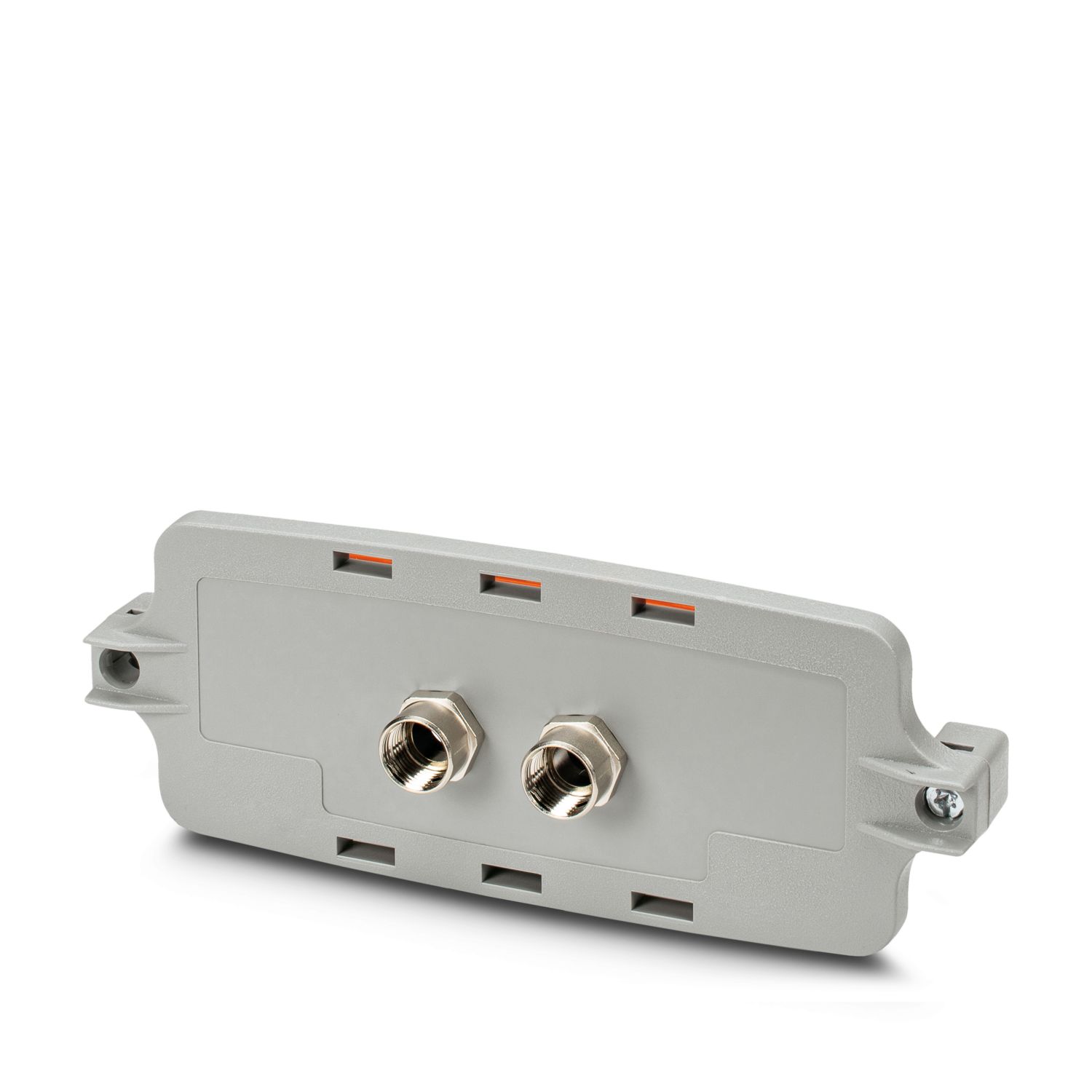

| Montage-instructie | Let op de gebruikersinformatie in de downloadsectie. |
| Beschermklasse | De informatie over de IP-bescherming heeft betrekking op de artikelcombinatie ECS-B-... in combinatie met een onbewerkt frontpaneel ECS-P...-B. |
| Beschermklasse | Bij het gebruik van frontpanelen met aansluittechniek bepaalt de IP-beschermklasse van de aansluittechniek de beschermklasse van de totale oplossing. |
| Advies | In de downloadsectie vindt u meer informatie alsook gedetailleerdere afmetingen. |
| Producttype | Behuizing |
| Behuizingstype | Outdoor-behuizing |
| Behuizingsserie | ECS |
| Productfamilie | ECS..122X..S.. |
| uitvoering | Schroefvergrendeling |
| Batterijvak | nee |
| Ventilatie | geïntegreerd drukcompensatiemembraan |

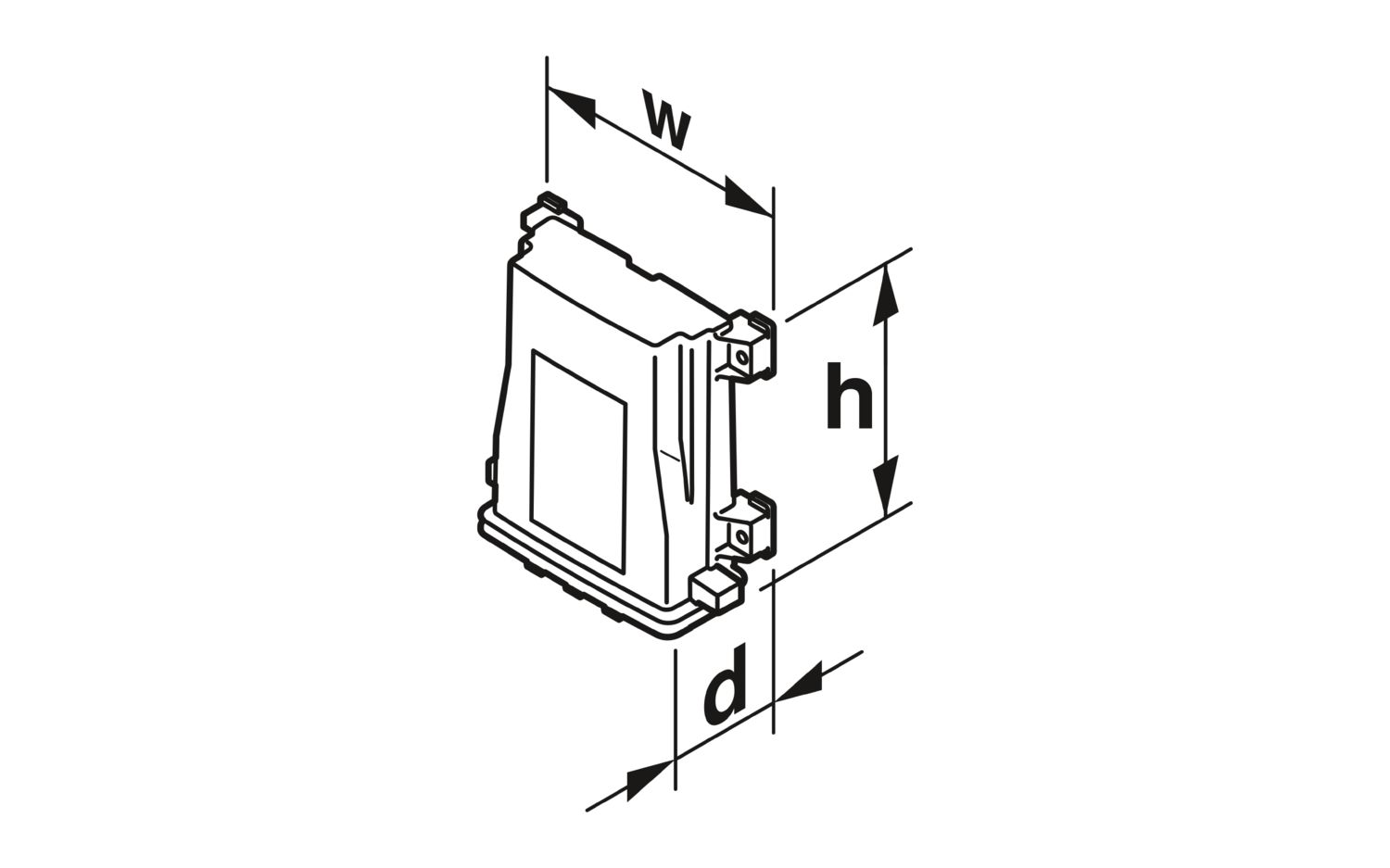

| Maatschets |
|

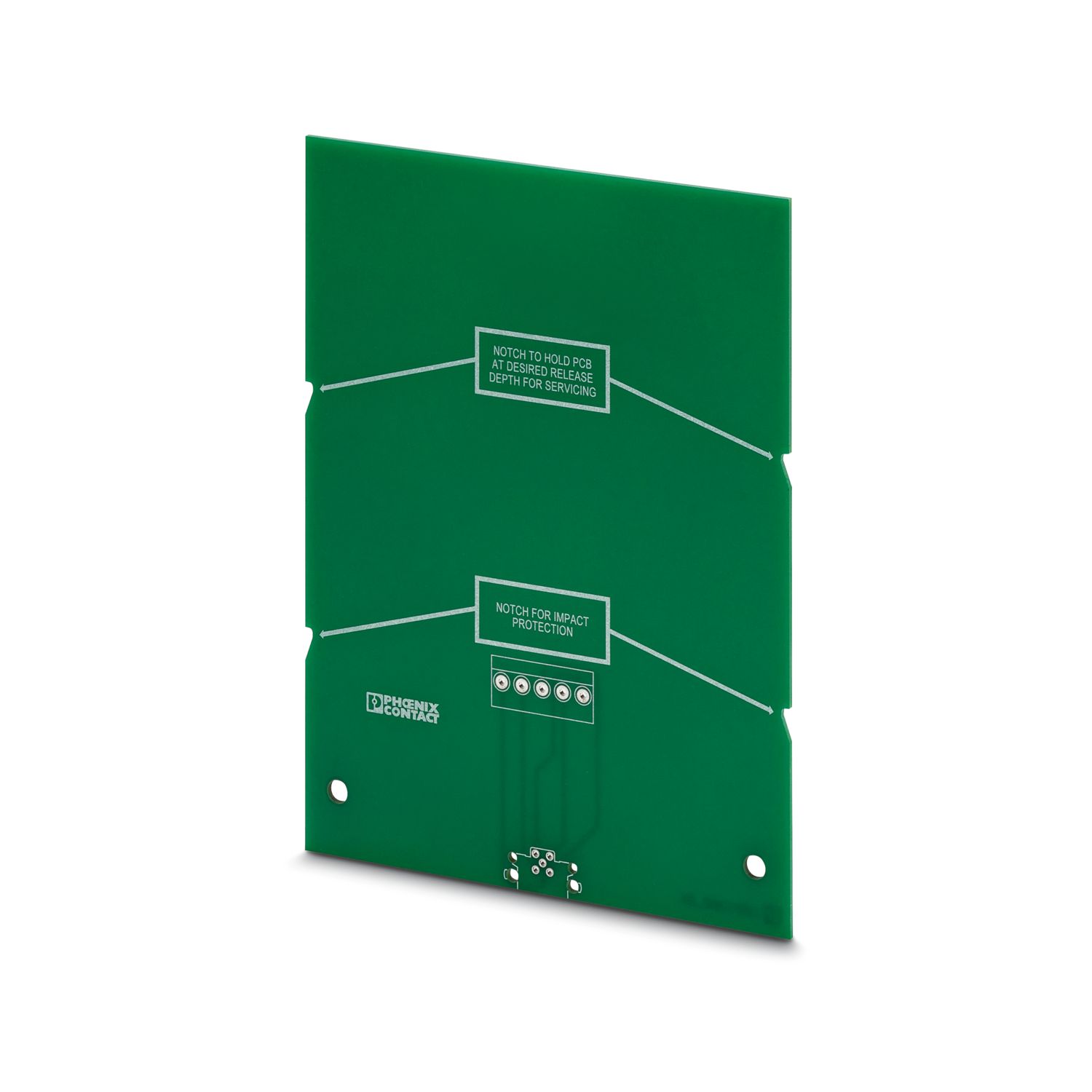

| Breedte | 164 mm |
| Hoogte | 176 mm |
| diepte | 64 mm |
| Printplaatontwerp | |
| Printplaatdikte | 1,57 mm ... 2,36 mm |
| Kleur (Behuizing) | grijs (RAL 7042) |
| Brandbaarheidsklasse volgens UL 94 | V0 |
| materiaal behuizing | PC |
| Oppervlakte-toestand | onbehandeld |
| Trillingstest | |
| testspecificatie | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| frequentie | 10 - 2000 - 10 Hz |
| sweep-snelheid | 1 octaaf/min. |
| Versnelling | 15g (61,6 Hz ... 2000 Hz) |
| testduur per as | 2,5 h |
| testrichtingen | X-, Y- en Z-as |
| Gloeidraadtest | |
| testspecificatie | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| temperatuur | 850 °C |
| inwerkingsduur | 30 s |
| mechanische bestendigheid/valtrommel | |
| testspecificatie | DIN EN 60068-2-31 (VDE 0468-2-31):2009-04 |
| valhoogte | 50 cm |
| frequentie | 50 |
| Schokken | |
| testspecificatie | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| schokvorm | halfsinusvormig |
| Versnelling | 50g |
| schokduur | 11 ms |
| Aantal schokken per richting | 3 |
| testrichtingen | X-, Y- en Z-as (pos. en neg.) |
| zoutneveltest | |
| testspecificatie | DIN EN 60068-2-11:2000-02 |
| testduur | 96 h |
| controle met betrekking tot lakoplossende middelen | |
| testspecificatie | VDMA 24364:2018-05 |
| resultaat | Test doorstaan |
| beschermklasse (IP-code) | |
| testspecificatie | DIN EN 60529 (VDE 0470-1):2014-09 |
| resultaat beschermklasse IP-code | IP66/IP67 (1 m/30 min)/IP68 (2 m/24 h)/IP69/IP69K |
| Omgevingsomstandigheden | |
| beschermklasse | IP66/IP67/IP68/IP69 |
| Max. te bereiken IP-code | IP69 |
| Max. te bereiken NEMA-code | 6 |
| slagvastheid | IK08 |
| omgevingstemperatuur (bedrijf) | -40 °C ... 100 °C |
| Omgevingstemperatuur (opslag/transport) | -40 °C ... 100 °C |
| Aantal printplAatbevestigingen | 1 |
| printplaatdikte | 1,57 mm ... 2,36 mm |
| montagetechniek | Wand-, of frontplaatmontage. Stangmontage met toebehoren. |
Uw voordelen
Het behuizingsdesign maakt inbouw van verschillende printplaatdikten mogelijk voor een groot aantal toepassingen
geïntegreerd drukvereffeningselement voor schommelende omgevingsdruk

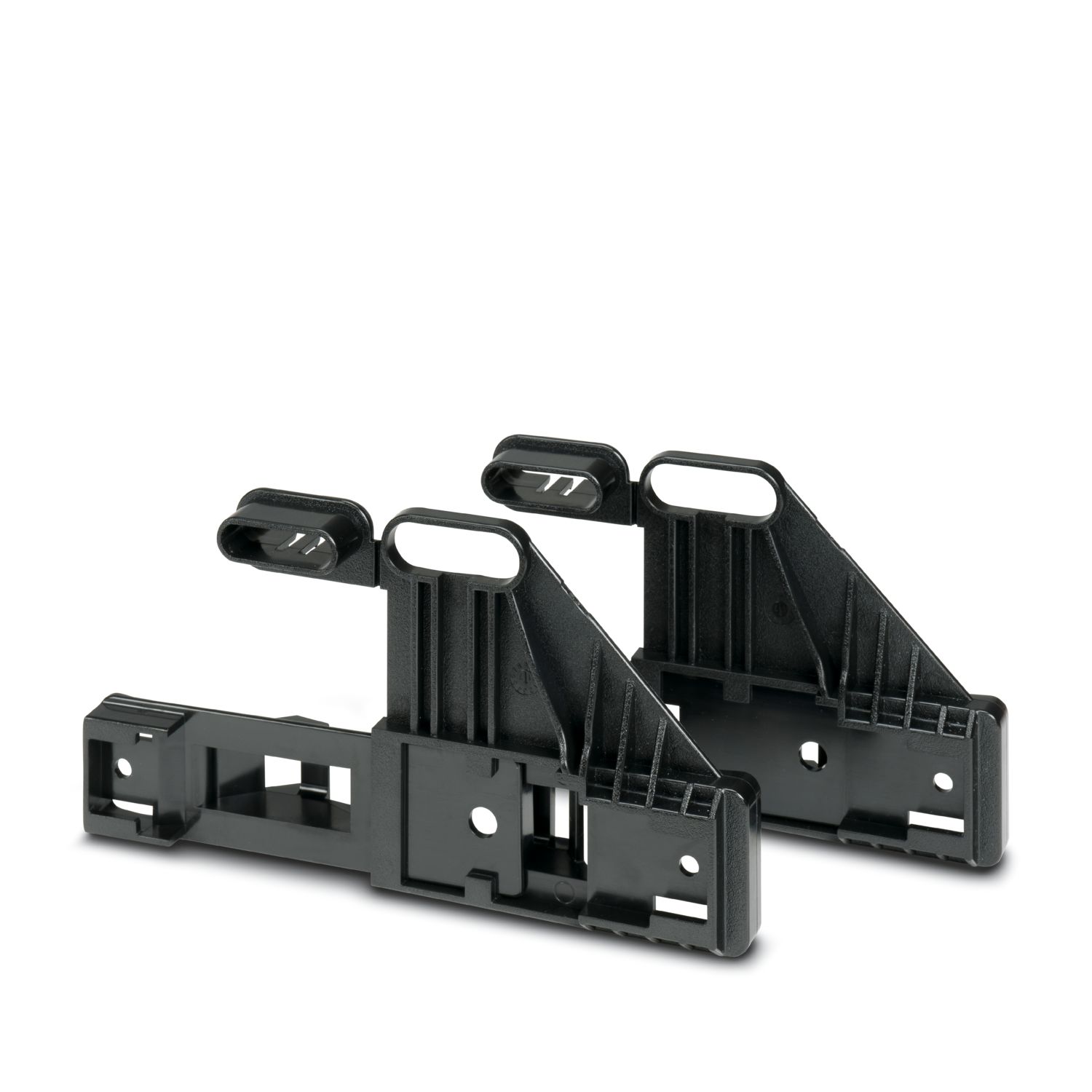

Optioneel toebehoren voor de wand- en mastmontage
Beproefde printplaataansluittechniek
Geïntegreerde beveiliging tegen manipulatie
Effectieve bescherming van de elektronica tegen thermische en mechanische omgevingsinvloeden
geschikt voor het gebruik in binnen- en buitenruimten
