Managed TSN-switches 2300
Time-Sensitive Networking (TSN) beschrijft een aantal gestandaardiseerde overdrachtsmechanismen voor gegevens in Ethernet-netwerken die protocolonafhankelijk een deterministische realtime communicatie mogelijk maken. Nauwkeurige tijdsynchronisatie is de basis voor een combinatie van harde realtime eisen en klassieke IT-diensten in één netwerk - de basis voor netwerkconvergentie.
Met de managed TSN-switches van Phoenix Contact kunt u toepassingen bouwen met nauwkeurige tijdsynchronisatie. Dit garandeert realtime communicatie en verhoogde beschikbaarheid in uw automatiseringsnetwerken.
TSN – de nieuwe Ethernet-technologie
Time-Sensitive Networking is een set standaarden die de realtime eigenschappen van hedendaagse Ethernet-netwerken dienen te verbeteren. Het gaat dus om verschillende afzonderlijke standaarden die momenteel in de TSN Task Group van de organisatie voor standaardisering IEEE 802.1 worden gedefinieerd.
Ethernet TSN is echter geen onafhankelijk communicatieprotocol, maar definieert functies. Deze functies kunnen op hun beurt weer worden gebruikt door verschillende protocollen, zoals OPC UA of PROFINET.
Eenvoudige PROFINET-TSN-configuratie via PROFINET 2.4-engineering
PROFINET – TSN-profiel
De Managed TSN-Switches van de serie 2300 ondersteunen het PROFINET-TSN-profiel:
- IEEE 802.1AS (nauwkeurige tijdsynchronisatie)
- Frame Preemption
- Stream-Management via PROFINET
De configuratie van TSN is zeer eenvoudig. De FL SWITCH TSN 2300 maakt een gebruiksvriendelijke TSN-configuratie via PROFINET 2.4-engineering mogelijk. De configuratie van isochroon dataverkeer is daardoor eenvoudiger dan bij het klassieke PROFINET RT.

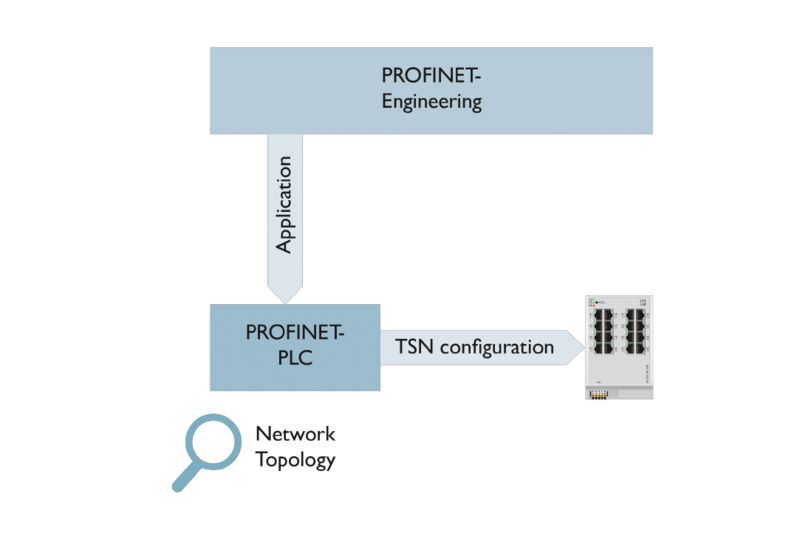

Eenvoudige PROFINET-TSN-configuratie
TSN-configuratie in een handomdraai
De FL SWITCH TSN 2300 maakt een gebruiksvriendelijke TSN-configuratie via PROFINET 2.4-engineering mogelijk. De configuratie van isochroon dataverkeer is daardoor eenvoudiger dan bij het klassieke PROFINET RT.
FL SWITCH TSN 2300 – voor een overstap naar TSN dat de switch moet worden vervangen
Bewezen en toekomstbestendig in één apparaat
Dankzij de ondersteuning van alle functies van de FL SWITCH 2300-serie kunnen deze switches ook in klassieke applicaties worden toegepast. Transformeer uw actuele netwerkoplossing met de FL SWITCH TSN 2300 zeer eenvoudig in moderne TSN-architecturen.
Overzicht Managed TSN-Switches 2300
Gedetailleerd overzicht van functies
 |
 |
 |
|
|---|---|---|---|
| FL SWITCH TSN 2316 | FL SWITCH TSN 2314-2SFP | FL SWITCH TSN 2312-2GC-2SFP | |
| Gegevensoverdracht | |||
| Overdrachtssnelheid | 10/100/1000 Mbit/s | 10/100/1000 Mbit/s | 10/100/1000 Mbit/s |
| Jumbo frames | Ja | Ja | Ja |
| RJ45-poorten | 16 | 14 | 12 |
| SFP-poorten | - | 2 | 2 |
| Combo-poorten (SFP/RJ45) | - | - | 2 |
| Alarmcontact | Ja (digitale uitgang) | Ja (digitale uitgang) | Ja (digitale uitgang) |
| Filterfuncties | |||
| Quality of Service | Ja | Ja | Ja |
| Class of Service | Ja | Ja | Ja |
| DiffServ/DSCP | Ja | Ja | Ja |
| TSN-Streams | Ja | Ja | Ja |
| Frame Preemption | Ja | Ja | Ja |
| VLAN | Ja | Ja | Ja |
| Multicast/IGMP Snooping | Ja | Ja | Ja |
| Redundantie | |||
| Rapid Spanning Tree (RSTP) | Ja | Ja | Ja |
| MRP-Manager/Client | Ja/ja | Ja/ja | Ja/ja |
| Fast Ring Detection (FRD) | Ja | Ja | Ja |
| Link Aggregation (LACP) | Ja | Ja | Ja |
| Large Tree Support | Ja | Ja | Ja |
| Extended Ring-redundantie 15 ms | Nee | Nee | Nee |
| Naar de productlijst | Naar de productlijst | Naar de productlijst |
Een overzicht van de overige kenmerken
Gedetailleerd overzicht van de functies
|
|
|
|
|
|---|---|---|---|
| FL SWITCH TSN 2316 | FL SWITCH TSN 2314-2SFP | FL SWITCH TSN 2312-2GC-2SFP | |
| Tijdsynchronisatie | |||
| Simple Network Time Protocol (SNTP) | Ja | Ja | Ja |
| IEEE 802.1AS | Ja | Ja | Ja |
| Security | |||
| MAC-gebaseerde poort-security | Ja | Ja | Ja |
| RADIUS-authenticatie (IEEE 802.1X) | Ja | Ja | Ja |
| Managementfuncties | |||
| Op rollen gebaseerd User Management | Ja | Ja | Ja |
| Web based management (HTTP/HTTPS) | Ja | Ja | Ja |
| Address Conflict Detection (ACD) | Ja | Ja | Ja |
| DHCP-server | Pool-/poort-gebaseerd, optie 82 | Pool-/poort-gebaseerd, optie 82 | Pool-/poort-gebaseerd, optie 82 |
| Command Line Interface (CLI) | Ja | Ja | Ja |
| Diagnosefuncties | |||
| Link Layer Discovery Protocol (LLDP) | Ja | Ja | Ja |
| Port Configuration, Statistics and Utilization | Ja | Ja | Ja |
| SNMPv1/v2/v3 | Ja | Ja | Ja |
| SNMP-traps | Ja | Ja | Ja |
| Syslog | Ja | Ja | Ja |
| Automatiseringsprotocol | |||
| PROFINET Conformance Class | B | B | B |
| PROFINET-device | Ja | Ja | Ja |
| PROFINET TSN-profiel | Ja | Ja | Ja |
| Stream-management | Ja | Ja | Ja |
| EtherNet/IP™, extend multicast filtering | Ja | Ja | Ja |
| CC-Link IE TSN | Ja | Ja | Ja |
