DT-LAN-CAT.6A
-
Überspannungsschutzgerät
2908726
Überspannungsschutz gem. Class EA (CAT6A), für Gigabit-Ethernet (bis 10 GBit/s), Token Ring, FDDI/CDDI, ISDN, DS1. Geeignet für Power over Ethernet (PoE++ / 4PPoE) "Mode A" und "Mode B". RJ45-Zwischenstecker mit separater Erdungsleitung und Erdanschlussrastfuß für Tragschienen NS 35.
Produktdetails
| Produkttyp | Überspannungsschutz für Informationstechnik |
| Produktfamilie | DATATRAB |
| IEC-Prüfklasse | B2 |
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Bauform | Zwischenstecker zur Tragschienenmontage |
| Polzahl | 8 |
| Meldung Überspannungsschutz defekt | keine |
| Aderpaare pro Modul | 4 |
| Isolationseigenschaften | |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 2 |
| Anschlussart | RJ45 |

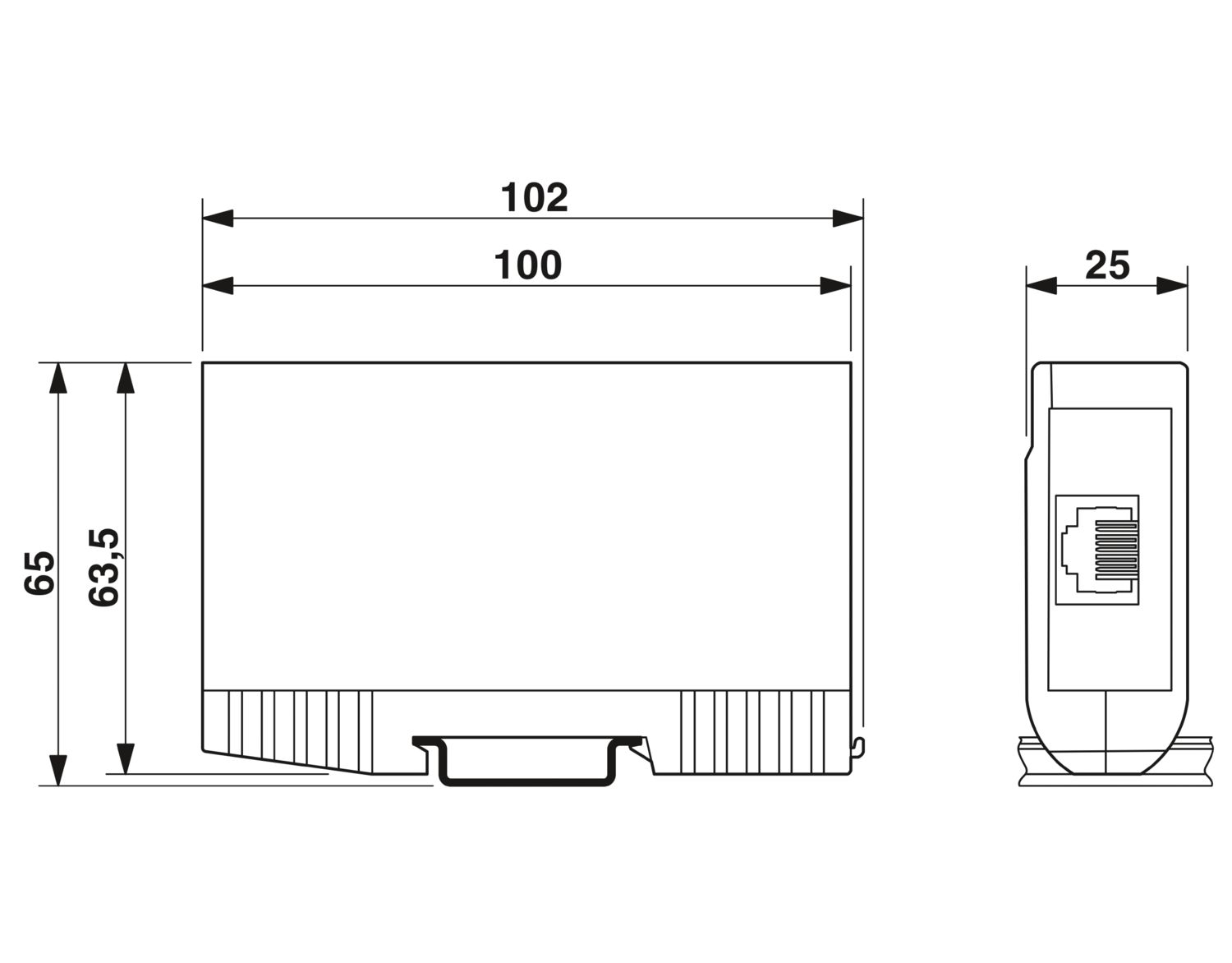

| Maßzeichnung |
|

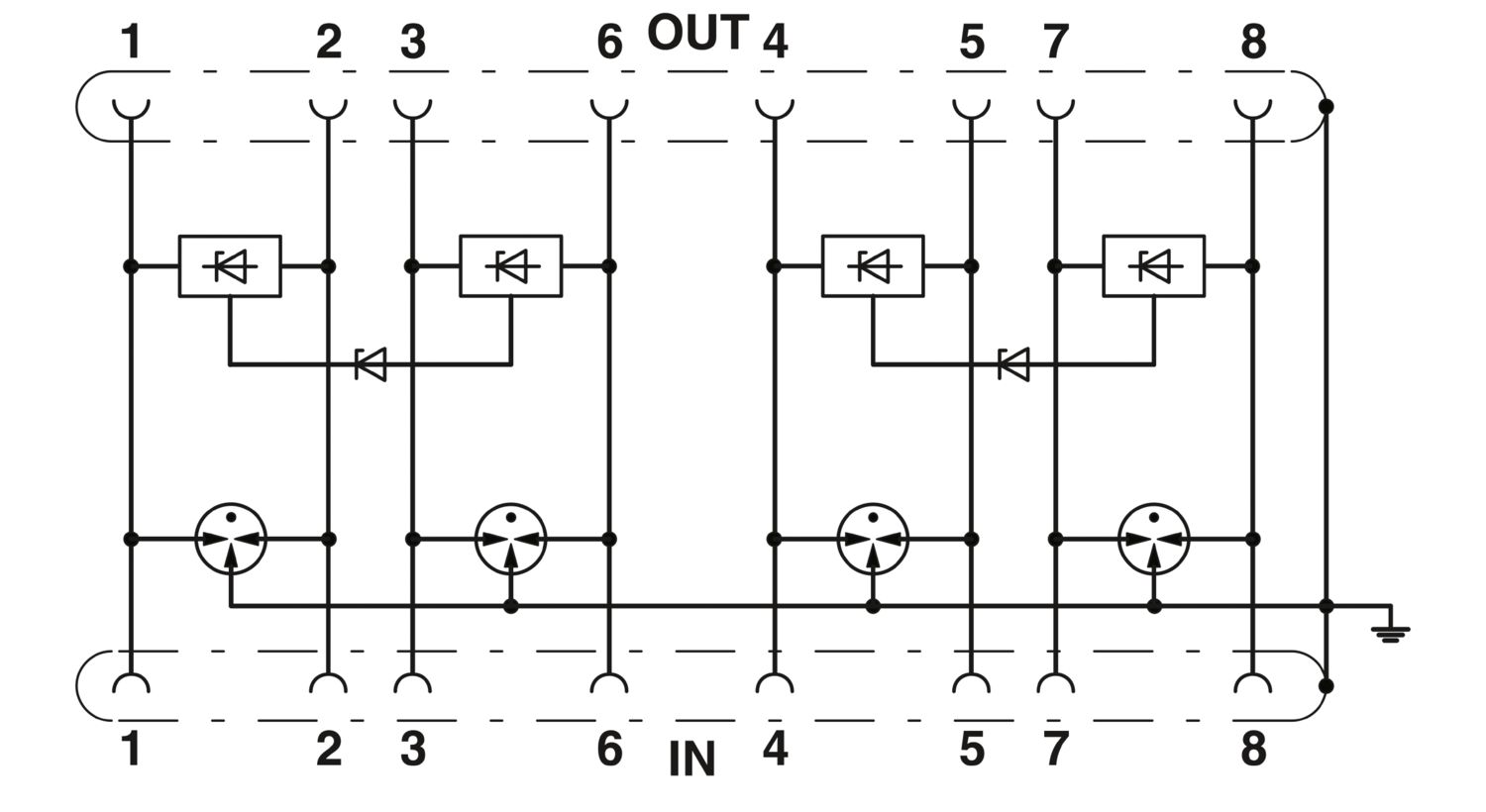

| Breite | 25 mm |
| Höhe | 102 mm |
| Tiefe | 63,5 mm |
| Farbe | silberfarben |
| schwarz (RAL 9005) | |
| Material Gehäuse | Zinkdruckguss |
| Mechanische Daten | |
| Offene Seitenwand | Nein |
| Wirkungsrichtung | Line-Line & Line-Ground/Shield |
| Höchste Dauerspannung UC (Ader-Ader) | ≤ 3,3 V DC (±60 V DC/PoE+) |
| Bemessungsstrom | ≤ 1,5 A (25 °C) |
| Betriebswirkstrom IC bei UC | ≤ 1 µA |
| Schutzleiterstrom IPE | ≤ 400 µA |
| Nennableitstoßstrom In (8/20) µs (Ader-Ader) | 100 A |
| Nennableitstoßstrom In (8/20) µs (Ader-Erde) | 2 kA (pro Signalpaar) |
| Gesamtableitstoßstrom ITotal (8/20) µs | 10 kA |
| Nennimpulsstrom Ian (10/700)µs (Ader-Ader) | ≤ 40 A |
| Nennimpulsstrom Ian (10/700)µs (Ader-Erde) | ≤ 160 A |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Ader) spike | ≤ 85 V (PoE) |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) spike | ≤ 700 V |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Ader) statisch | ≤ 9 V |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) statisch | ≤ 700 V |
| Restspannung bei In (Ader-Ader) | ≤ 15 V |
| ≤ 100 V (PoE) | |
| Schutzpegel Up (Ader-Ader) | ≤ 9 V (B2 - 1 kV / 25 A) |
| ≤ 100 V (B2 - 1 kV / 25 A - PoE) | |
| Schutzpegel Up (Ader-Erde) | ≤ 900 V (B2 - 4 kV / 100 A) |
| ≤ 700 V (C2 - 4 kV / 2 kA) | |
| Ansprechzeit tA (Ader-Ader) | ≤ 1 ns |
| Ansprechzeit tA (Ader-Erde) | ≤ 100 ns |
| Einfügungsdämpfung aE, sym. | ≤ 1 dB (bis 100 MHz / Direktmessung) |
| ≤ 1 dB (bis 250 MHz / Direktmessung) | |
| ≤ 3 dB (bis 500 MHz / Direktmessung) | |
| Nahnebensprechdämpfung | ≥ 35 dB (250 MHz / 100 Ω / Link) |
| ≥ 45 dB (100 MHz / 100 Ω / Link) | |
| ≥ 27 dB (500 MHz / 100 Ω / Link) | |
| ≥ 39 dB (250 MHz / 100 Ω / Direktmessung) | |
| Kapazität (Ader-Ader) | typ. 12 pF (f= 1 MHz / VR= 0 V) |
| Kapazität (Ader-Erde) | typ. 2 pF (f= 1 MHz / VR= 0 V) |
| Meldung Überspannungsschutz defekt | keine |
| Stoßstromfestigkeit (Ader-Ader) | B2 - 1 kV / 25 A |
| Stoßstromfestigkeit (Ader-Erde) | B2 - 4 kV / 100 A |
| C2 - 4 kV / 2 kA | |
| D1 - 1 kA |
| Umgebungsbedingungen | |
| Schutzart | IP20 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 70 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 85 % |
| Normen/Bestimmungen | IEC 61643-21 |
| Hinweis | 2002 |
| Normen/Bestimmungen | EN 50173-1 |
| Hinweis | 2002 |
| Normen/Bestimmungen | ISO/IEC 11801-Am.1 |
| Hinweis | 2006 |
| Montageart | Anschlussspezifisches Zwischenstecken und Tragschiene 35 mm |
Ihre Vorteile
Schaltschrankgerechter Einbau durch Entfernen des Erdanschluss-Adapters möglich
Geeignet für Kategorie 6 Hochgeschwindigkeitsdatennetze
