SAC-4P-M 5FS/ 0,5-PUR/M 5FS
-
Sensor-/Aktor-Kabel
1414438
Sensor-/Aktor-Kabel, 4-polig, PUR, schwarz RAL 9005, Buchse gerade M5, Kodierung: A, auf Buchse gerade M5, Kodierung: A, Kabellänge: 0,55 m
Produktdetails
| Produkttyp | Sensor-/Aktor-Kabel |
| Polzahl | 4 |
| Anzahl der Kabelabgänge | 1 |
| Geschirmt | nein |
| Kodierung | A |
| Isolationseigenschaften | |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
| Material Dichtung | NBR |
| Material Griffkörper | PUR |
| Material Kontakt | CuSn |
| Material Kontaktoberfläche | Au |
| Material Kontaktträger | PUR |
| Material Verschraubung | Messing, vernickelt |
| Nennspannung UN | 48 V AC |
| 60 V DC | |
| Nennstrom IN | 1 A |
| Statusanzeige | nein |
| Statusanzeige vorhanden | nein |
| Anschluss 1 | |

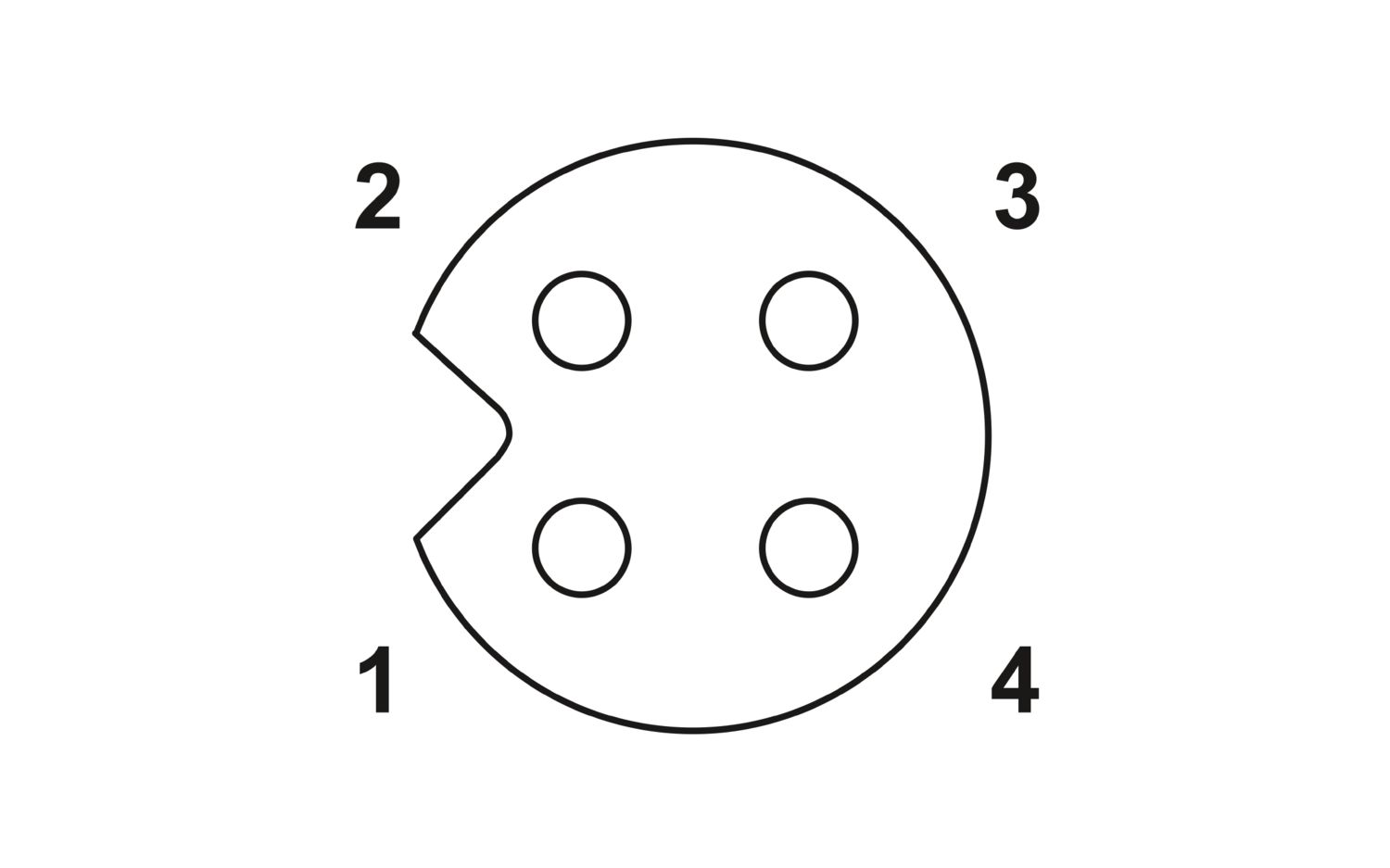

| Bauform | Buchse gerade M5 |
| Polzahl | 4 |
| Kodierungsart | A |
| Anschluss 2 | |
| Bauform | Buchse gerade M5 |
| Polzahl | 4 |
| Kodierungsart | A |
| Leitungslänge | 0,55 m |
| PUR/PVC schwarz [350] | |
| Maßzeichnung |
|
| Polzahl | 4 |
| Geschirmt | nein |
| Leitungstyp | PUR/PVC schwarz [350] |
| Leiteraufbau Signalleitung | 18x 0,10 mm |
| AWG Signalleitung | 26 |
| Leitungsquerschnitt | 4x 0,14 mm² (Signalleitung) |
| Aderdurchmesser inklusive Isolierung | 0,92 mm ±0,02 mm |
| Leitungsaußendurchmesser | 3,50 mm ±0,1 mm |
| Außenmantel, Material | PUR |
| Außenmantel, Farbe | schwarz RAL 9005 |
| Material Leiter | blanke Cu-Litze |
| Material Aderisolation | PVC |
| Einzelader, Farbe | braun, weiß, blau, schwarz |
| Gesamtverseilung | 4 Adern längsverseilt |
| Leiterwiderstand max. | 148 Ω/km |
| Isolationswiderstand | 100 MΩ*km |
| Nennspannung Kabel | 100 V |
| Prüfspannung | 800 Veff |
| Kleinster Biegeradius, fest verlegt | 9 mm |
| Kleinster Biegeradius, beweglich verlegt | 18 mm |
| Umgebungstemperatur (Betrieb) | -15 °C ... 80 °C (Kabel, feste Verlegung) |
| -5 °C ... 80 °C (Kabel, bewegliche Verlegung) | |
| Umgebungsbedingungen | |
| Schutzart | IP65 |
| IP67 | |
| Umgebungstemperatur (Betrieb) (Stecker/Buchse) | -25 °C ... 80 °C (Stecker/Buchse) |
| Normbezeichnung | M5-Steckverbinder |
| Normen/Bestimmungen | IEC 61076-2-105 |
