UT 2,5/1P-PE
-
Schutzleiter-Reihenklemme
3045033
Schutzleiter-Reihenklemme, Strom und Spannung werden durch den eingesetzten Stecker bestimmt., Anzahl der Anschlüsse: 2, Anschlussart: Schraub- / Steckanschluss, Bemessungsquerschnitt: 2,5 mm2, Querschnitt: 0,14 mm2 - 4 mm2, Montageart: NS 35/7,5, NS 35/15, Farbe: grün-gelb

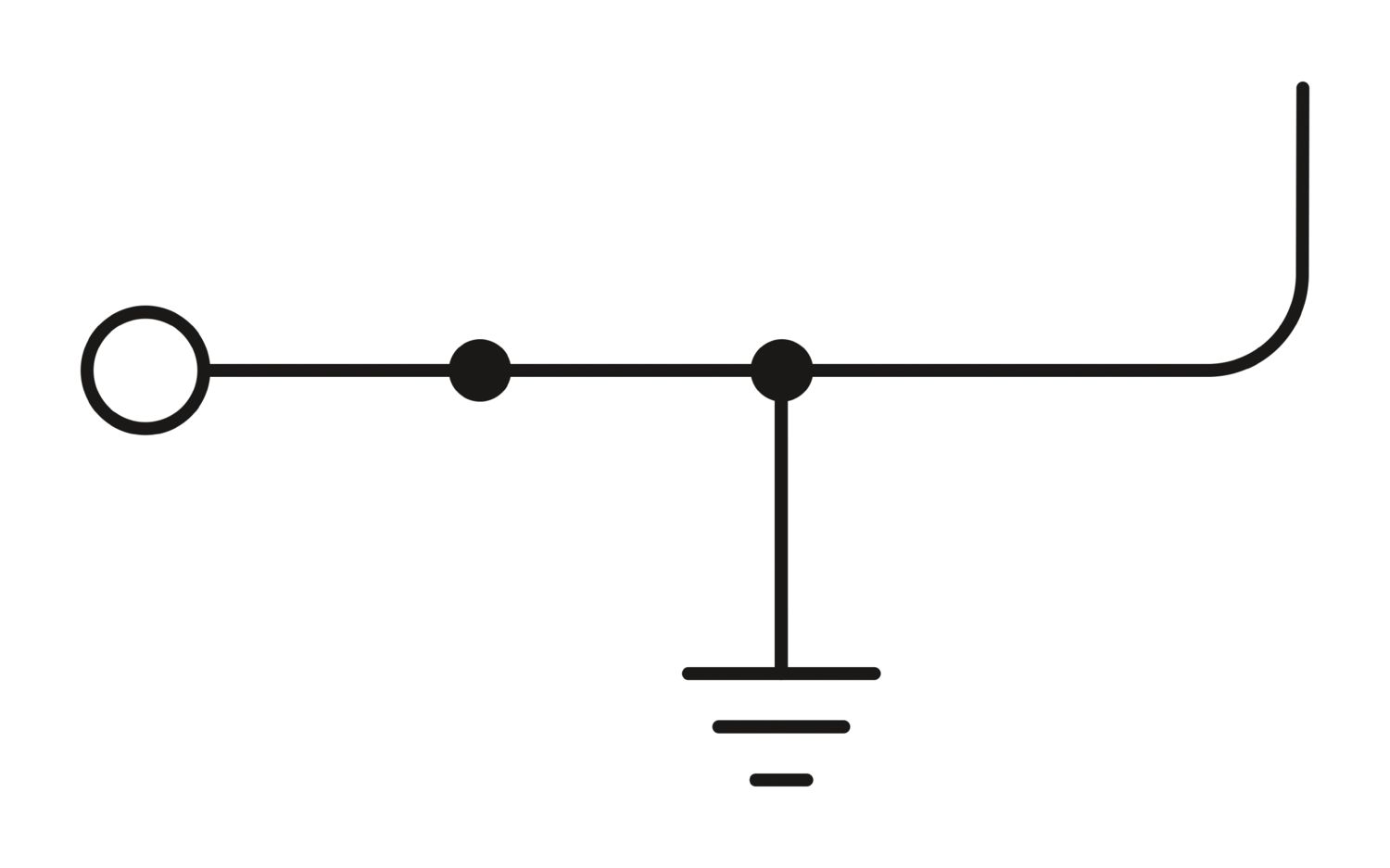

Produktdetails
| Allgemein | Strom und Spannung werden durch den eingesetzten Stecker bestimmt. |
| Produkttyp | Schutzleiterklemme |
| Produktfamilie | UT |
| Anzahl der Anschlüsse | 2 |
| Anzahl der Reihen | 1 |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Bemessungsstoßspannung | 6 kV |
| Maximale Verlustleistung bei Nennbedingung | 0,77 W |
| Anzahl der Anschlüsse pro Etage | 2 |
| Nennquerschnitt | 2,5 mm² |
| Bemessungsquerschnitt AWG | 12 |
| Etage 1 oben 1 unten 1 | |
| Schraubengewinde | M3 |
| Hinweis | Bitte beachten Sie die Strombelastbarkeit der Tragschienen. |
| Anzugsdrehmoment | 0,6 ... 0,8 Nm |
| Abisolierlänge | 9 mm |
| Lehrdorn | A3 |
| Anschluss gemäß Norm | IEC 61984 |
| Leiterquerschnitt starr | 0,14 mm² ... 4 mm² |
| Leiterquerschnitt AWG | 26 ... 12 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel | 0,14 mm² ... 4 mm² |
| Leiterquerschnitt flexibel [AWG] | 26 ... 12 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse) | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse) | 0,14 mm² ... 2,5 mm² |
| Nennquerschnitt | 2,5 mm² |
| Maßzeichnung |
|
| Breite | 5,2 mm |
| Deckelbreite | 2,2 mm |
| Höhe | 49,1 mm |
| Tiefe auf NS 35/7,5 | 47,5 mm |
| Tiefe auf NS 35/15 | 55 mm |
| Farbe | grün-gelb |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Isolierstoffgruppe | I |
| Isolierstoff | PA |
| Statischer Isolierstoffeinsatz in Kälte | -60 °C |
| Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Relativer Isolierstoff Temperatur Index (Elec., UL 746 B) | 130 °C |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Wärmeabgabe kalorimetrisch NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Oberflächen Flammbarkeit NFPA 130 (ASTM E 162) | bestanden |
| Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662) | bestanden |
| Rauchgastoxität NFPA 130 (SMP 800C) | bestanden |
| Mechanische Daten | |
| Offene Seitenwand | Ja |
| Lebensdauer | |
| Steckzyklen | 100 |
| Schwingen/Breitbandrauschen | |
| Prüfspezifikation | DIN EN 50155 (VDE 0115-200):2018-05 |
| Spektrum | Lebensdauerprüfung Kategorie 1, Klasse B, am Fahrzeugkasten angebaut |
| Frequenz | f1 = 5 Hz bis f2 = 150 Hz |
| ASD-Pegel | 0,964 (m/s²)²/Hz |
| Beschleunigung | 0,58g |
| Prüfdauer je Achse | 5 h |
| Prüfrichtungen | X-, Y- und Z-Achse |
| Ergebnis | Prüfung bestanden |
| Schocken | |
| Prüfspezifikation | DIN EN 50155 (VDE 0115-200):2018-05 |
| Schockform | Halbsinus |
| Beschleunigung | 5g |
| Schockdauer | 30 ms |
| Anzahl der Schocks je Richtung | 3 |
| Prüfrichtungen | X-, Y- und Z-Achse (pos. und neg.) |
| Ergebnis | Prüfung bestanden |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -60 °C ... 100 °C (max. Betriebstemperaturbereich inkl. Eigenerwärmung, siehe Deratingkurve) |
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 60 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C) |
| Umgebungstemperatur (Montage) | -5 °C ... 70 °C |
| Umgebungstemperatur (Betätigung) | -5 °C ... 70 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 20 % ... 90 % |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 30 % ... 70 % |
| Anschluss gemäß Norm | IEC 61984 |
| Montageart | NS 35/7,5 |
| NS 35/15 |
Ihre Vorteile
Kontur- und teilungsgleich zu den Durchgangsklemmen
Mechanisch und elektrisch einwandfreie Kontaktierung durch einfaches Aufrasten auf die Tragschiene
Alle Anforderungen der Normen IEC 61984 und IEC 60947-7-2 werden erfüllt
