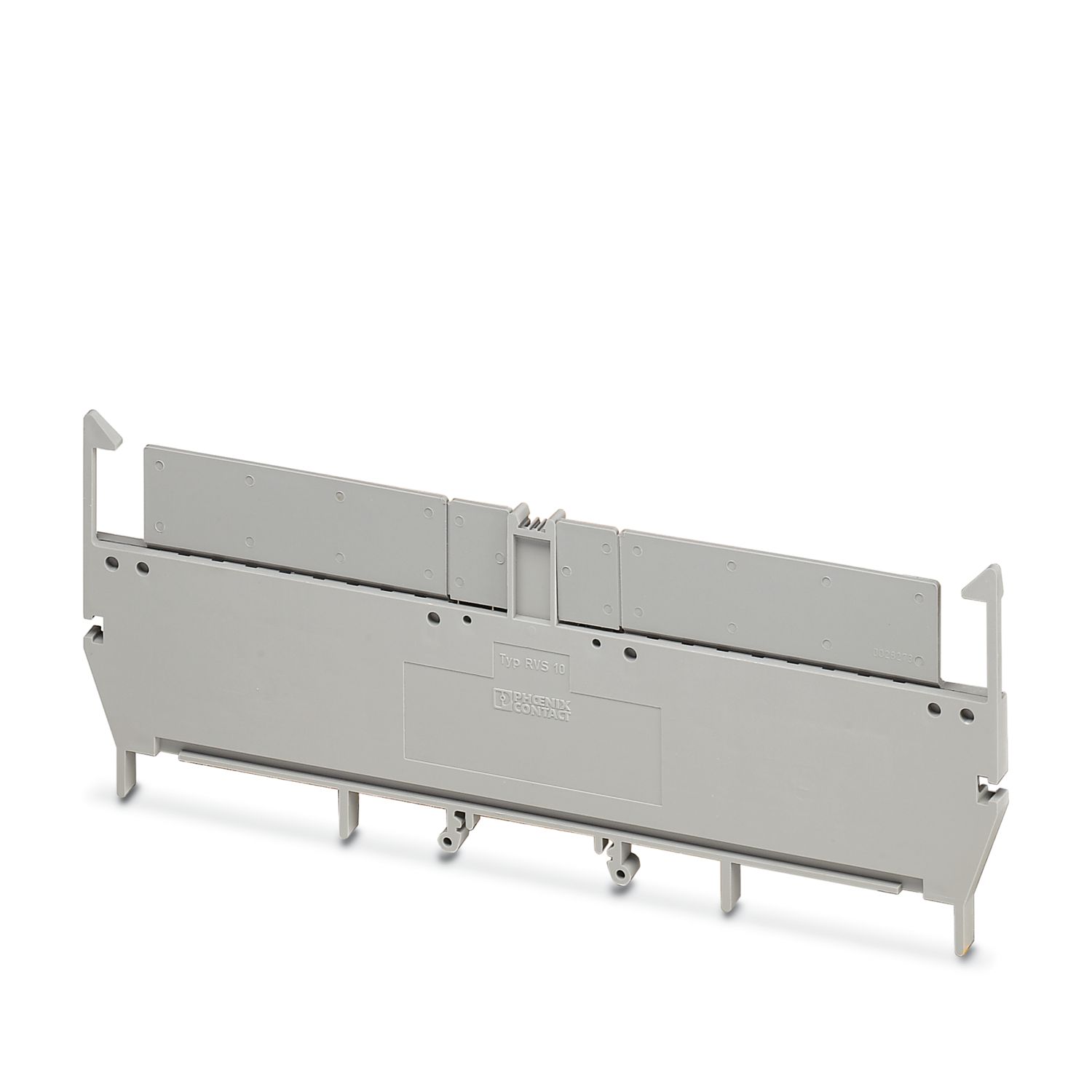

RVS 10-TP(2,4X0,8)L
-
Rangierverteiler
3192038
Rangierverteiler, Nennspannung: 250 V, Nennstrom: 5 A, Anschlussart: TERMI-POINT®, 1., 2., 3., 4., 5., 6., 7., 8., 9. und 10. Etage, Querschnitt: 0,22 mm2 - 0,56 mm2, Montage: NS 35/7,5, NS 35/15, Farbe: grau
Produktdetails
| Produkttyp | Potenzialverteiler |
| Polzahl | 1 |
| Anzahl der Anschlüsse | 20 |
| Anzahl der Reihen | 1 |
| Potenziale | 10 |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Bemessungsstoßspannung | 4 kV |
| Anzahl der Anschlüsse pro Etage | 20 |
| 1., 2., 3., 4., 5., 6., 7., 8., 9. und 10. Etage | |
| TERMI-POINT-Stiftabmessungen | 2,4 x 0,8 mm |
| Lage des TERMI-POINT-Stiftes | senkrecht |
| Leiterquerschnitt starr | 0,22 mm² ... 0,56 mm² |
| Leiterquerschnitt AWG | 24 ... 20 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel | 0,22 mm² ... 0,56 mm² |
| Leiterquerschnitt flexibel [AWG] | 24 ... 20 (umgerechnet nach IEC) |
| Nennstrom | 5 A |
| Belastungsstrom maximal | 5 A |
| Nennspannung | 250 V |

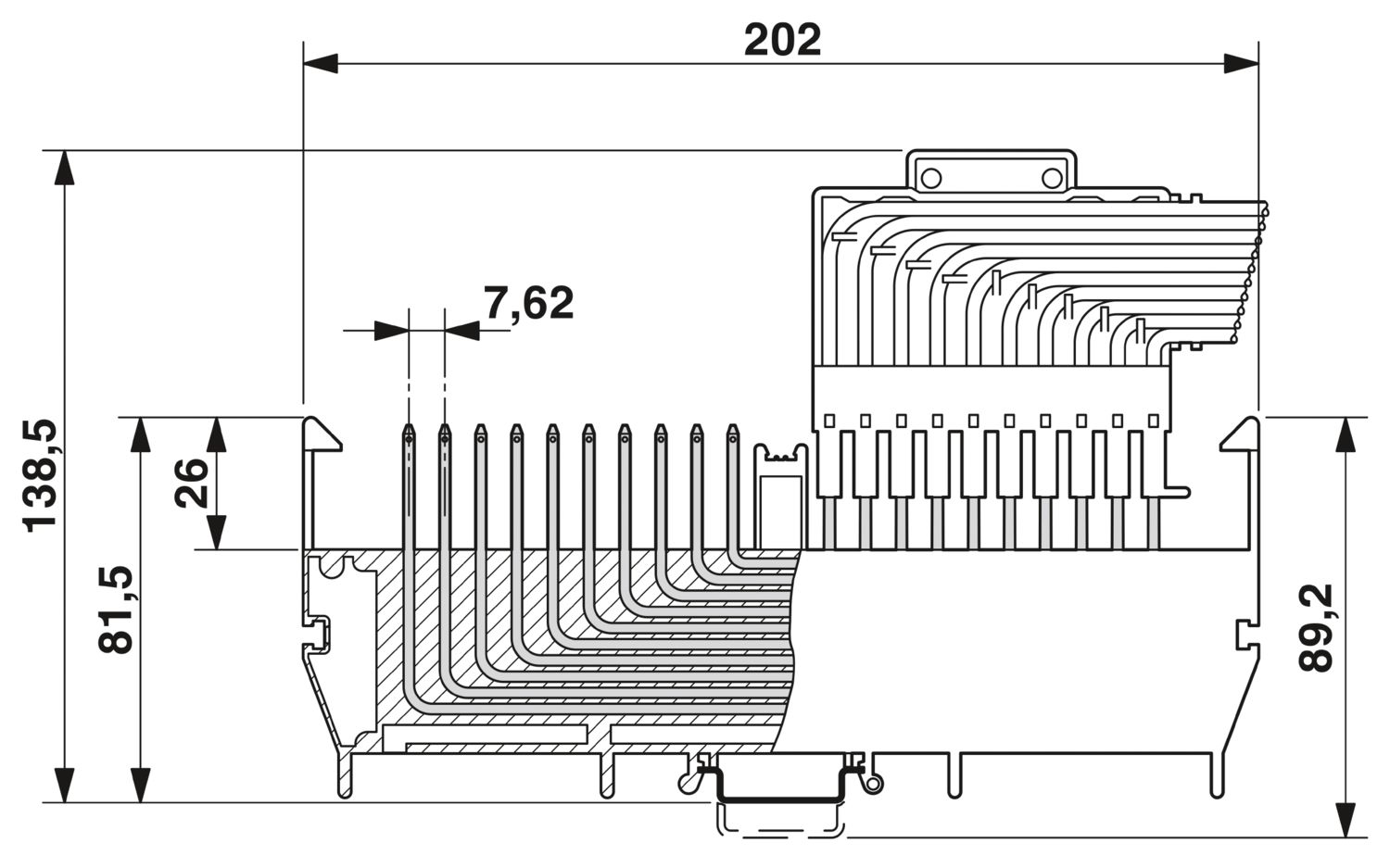

| Maßzeichnung |
|
| Breite | 6,2 mm |
| Farbe | grau |
| Brennbarkeitsklasse nach UL 94 | V2 |
| Isolierstoffgruppe | I |
| Isolierstoff | PA |
| Mechanische Daten | |
| Offene Seitenwand | Nein |
| Montageart | NS 35/7,5 |
| NS 35/15 |
Ihre Vorteile

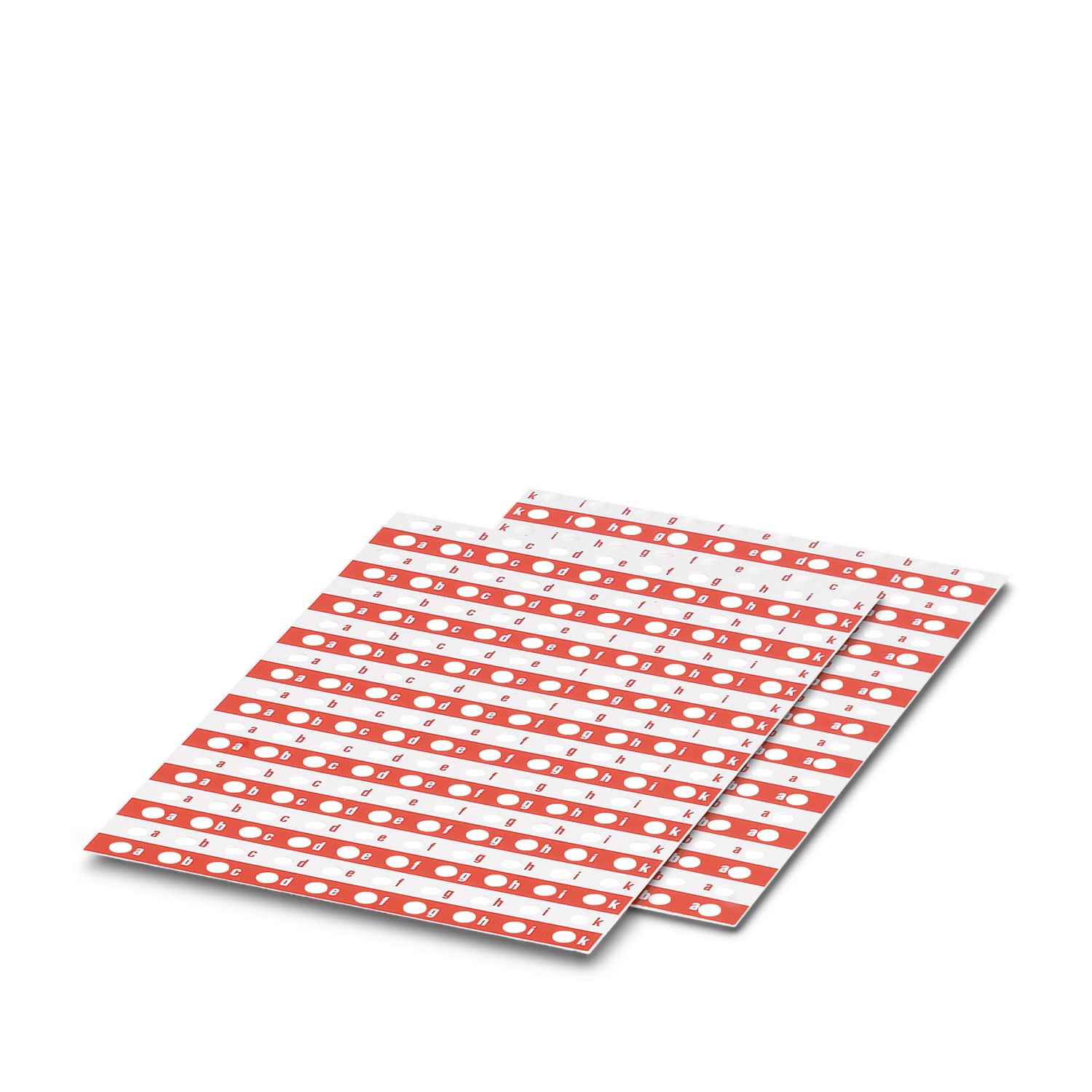

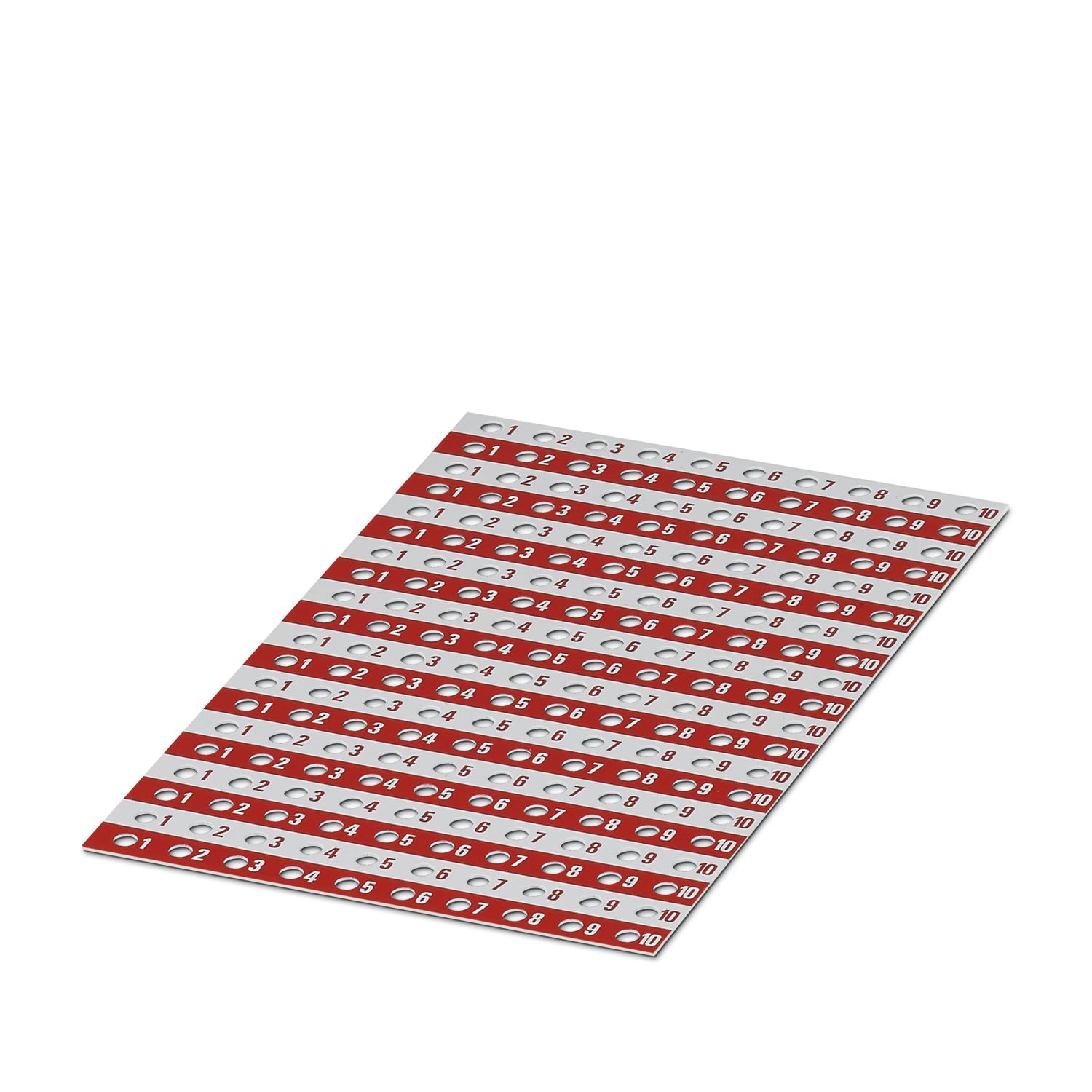

Die rot-weißen Kennzeichnungsmasken mit abwechselnd negativer/positiver Beschriftung 1 ... 10 oder a ... k trennen die Stiftreihen klar voneinander und erleichtern das Anschließen und Auffinden bestimmter Anschlüsse
Die außenliegenden Gehäusestege übernehmen die Funktion einer Kabelkanal-Seitenwand, so dass eine gute Leitungsführung gewährleistet ist und handelsübliche Kabelkanalabdeckungen verwendbar sind

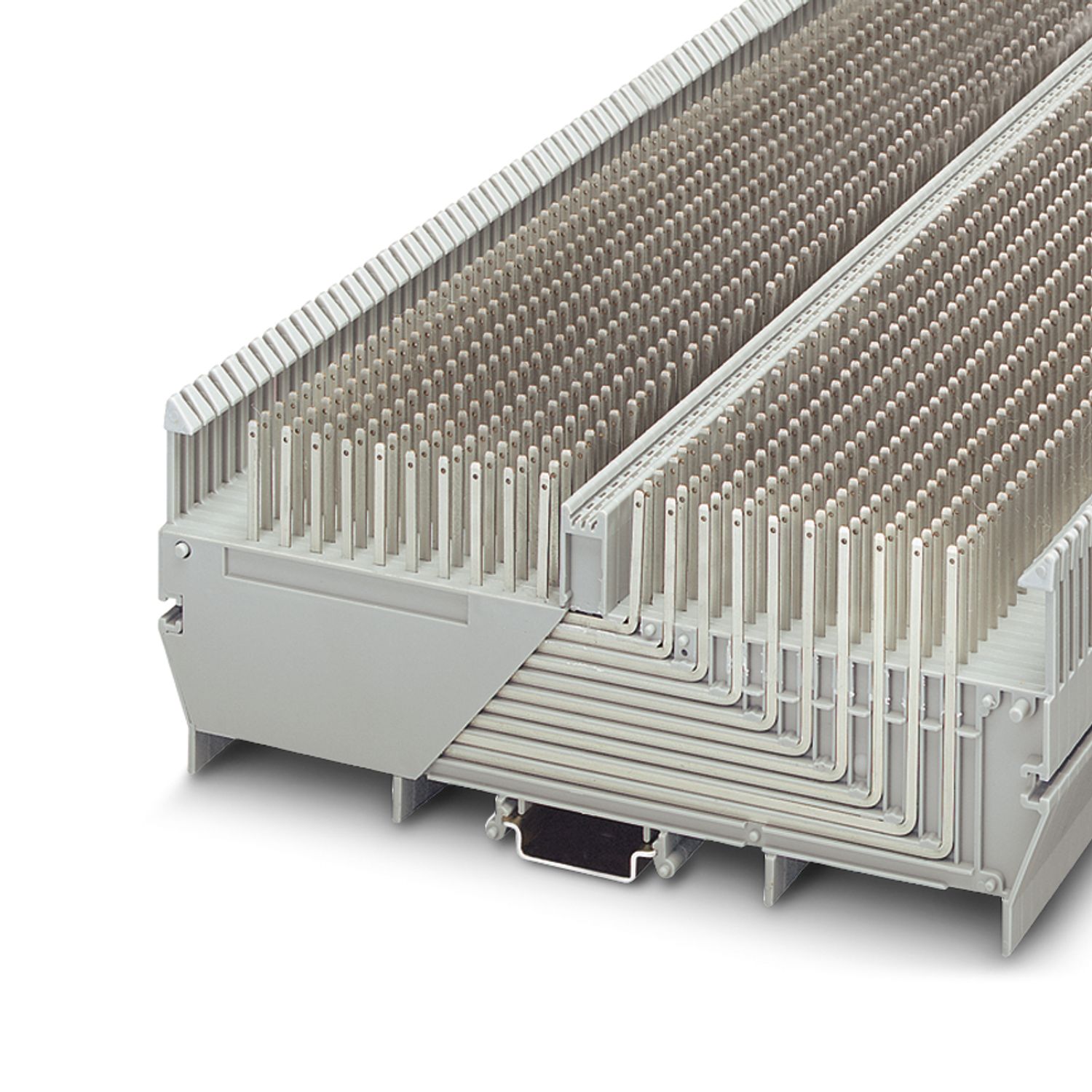

Das RVS 10-Element besitzt beiderseits der hochgezogenen Bezeichnungsrippe je 10 TERMI-POINT®(TP)-Stifte 2,4 x 0,8 mm für die Zu- und Abgangsleiter
