HC-M-01-COAX-CK2,5-50-F
-
Steckverbinder
1066959
Steckverbinder, Polzahl: 1, Leistungskontakte: 0, Steuerkontakte: 1, Buchse, Crimpanschluss, 48 V, 16 A, 0,5 mm2 ... 4 mm2, Leitungsaußendurchmesser:3 mm ... 9,5 mm, Anwendung: COAX, 50 Ω
Produktdetails
| Allgemein | Crimpkontakte separat bestellen |
| Allgemein | Das Potenzial des EMV-Steckverbindergehäuses ist vom Potenzial des Gehäuses des schweren Steckverbinders getrennt |
| Allgemein | Klemmschellen für den Klemmbereich 3 mm - 6 mm und 6 mm - 9,5 mm |

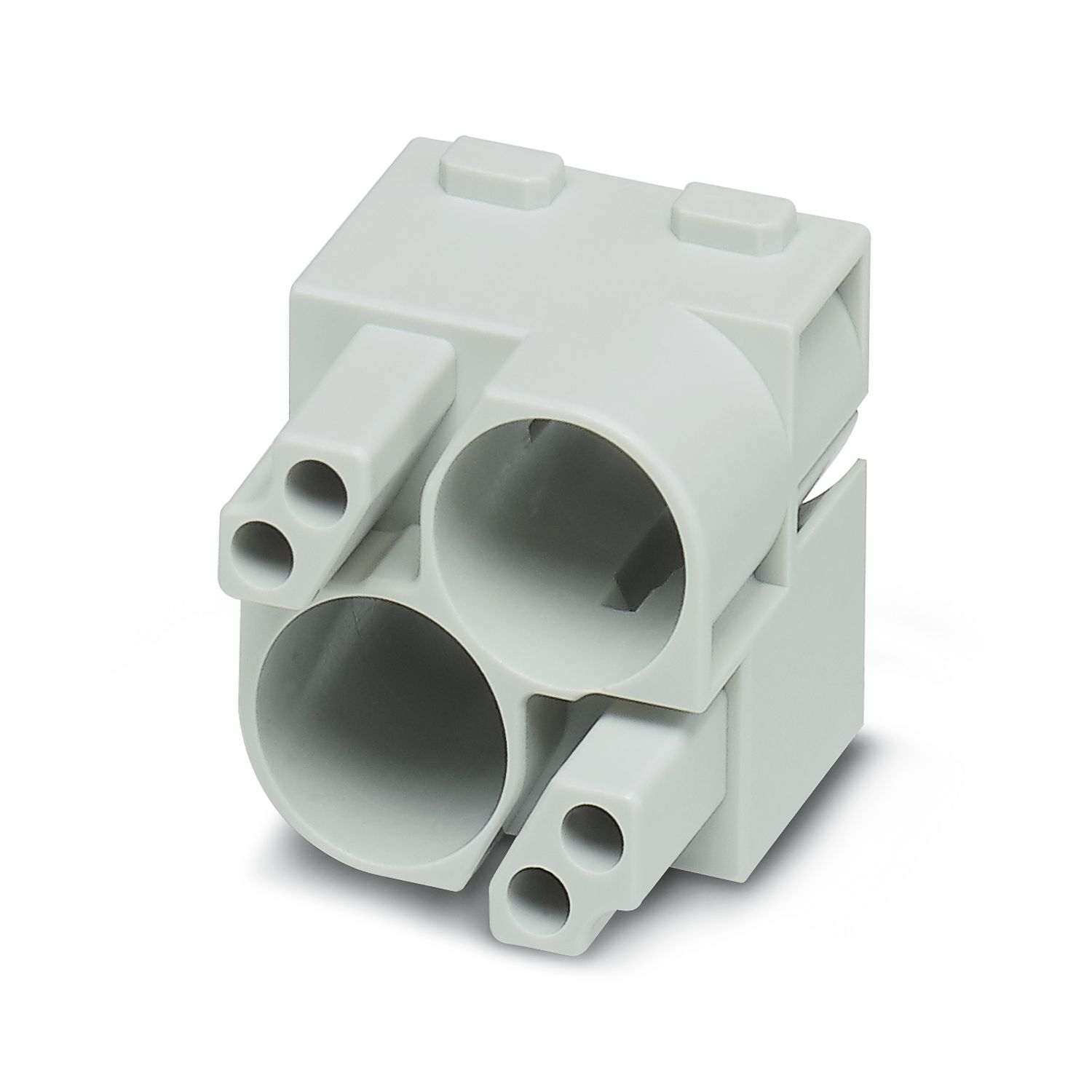

| Allgemein | einsetzbar in Artikelnummer: 1417376 HC-M-02-EMC-F |
| Allgemein | für Koaxialleitungen 50 Ω |
| Produkttyp | EMV-Einsatz modular |
| Serie | HC-M-EMV |
| Anwendung | COAX |
| Polzahl | 1 |
| Steckgesicht | 1 |
| Anzahl der Kabelabgänge | 1 |
| Anzahl Leistungskontakte | 0 |
| Anzahl Steuerkontakte | 1 |
| Kontakttyp | gedreht |
| Geschirmt | ja |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Bemessungsspannung (III/3) | 48 V |
| Bemessungsstoßspannung | 0,8 kV |
| Bemessungsstrom | 16 A |
| Wellenwiderstand | 50 Ω |
| Anschlusstechnik | |
| Anschlusstechnik | Crimpanschluss |
| Leiteranschluss | |
| Anschlussquerschnitt | 0,5 mm² ... 4 mm² |
| Anschlussquerschnitt AWG | 20 ... 12 |
| Abisolierlänge der Einzelader | 8 mm (6 mm bei 2,5 mm²) |

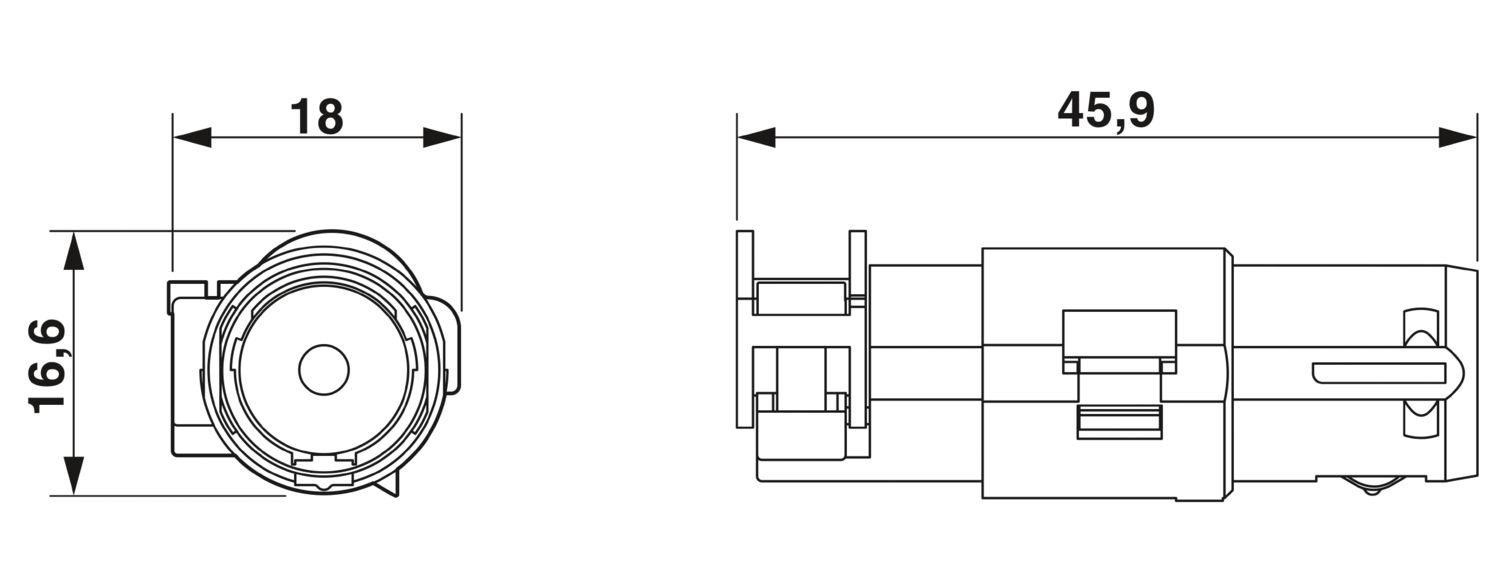

| Maßzeichnung |
|
| Höhe | 15,5 mm |
| Länge | 45,9 mm |
| Mechanische Kennwerte | |
| Kontaktdurchmesser | 2,5 mm |
| Material Außenleiter | Zinklegierung |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Material Kontakt | Kupferlegierung |
| Material Kontaktoberfläche | Au |
| Material Kontaktträger | PC |
| Leitungsaußendurchmesser | 3 mm ... 9,5 mm |
| Abisolierlänge der Einzelader | 8 mm (6 mm bei 2,5 mm²) |
| Wellenwiderstand | 50 Ω |
| Mechanische Daten | |
| Steckzyklen | ≥ 500 |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 85 °C |

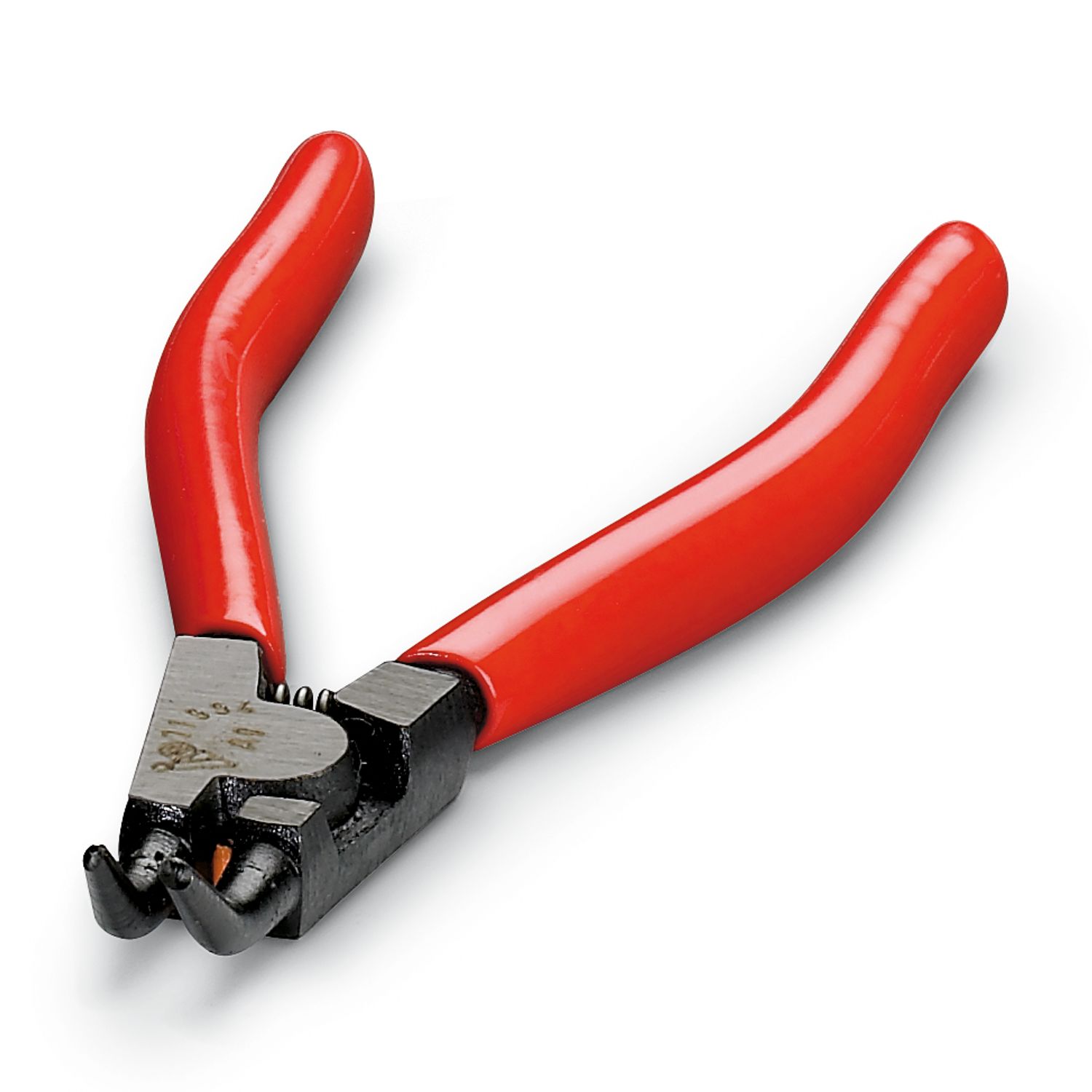

| Montagehinweis | Demontage des Steckverbinders aus dem Kunststoffmodul mittels des Werkzeugs, Artikelnummer: 1678635 HC-M-EMV-KON-EWZ |
| Zur Montage/Demontage des Kontakts ist der runde Kontaktträger in der Mitte teilbar. | |
| Abisolierlänge Mantel: 23 mm, Schirmlänge: 13 mm, Abisolierlänge Innenleiter: 8 mm |
