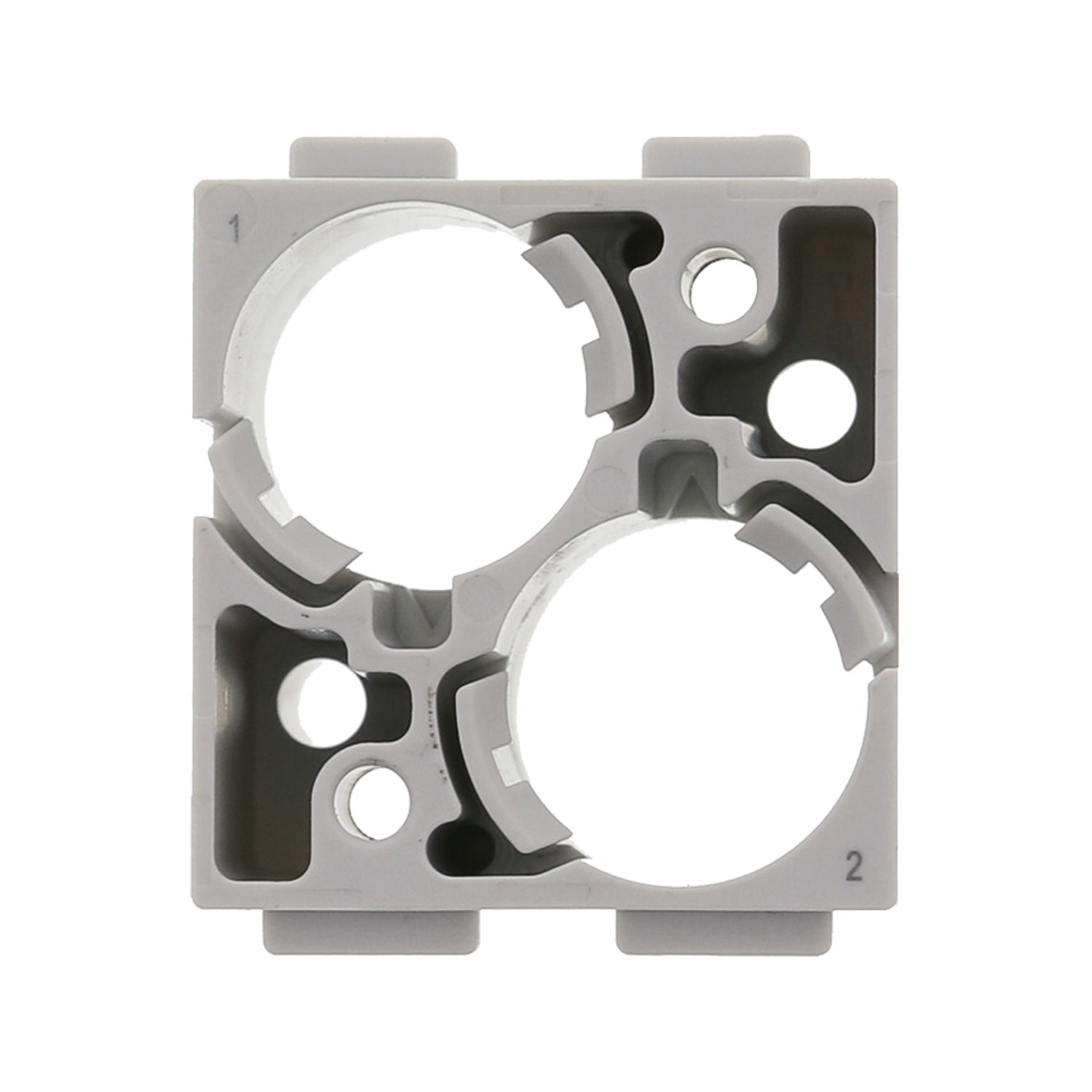

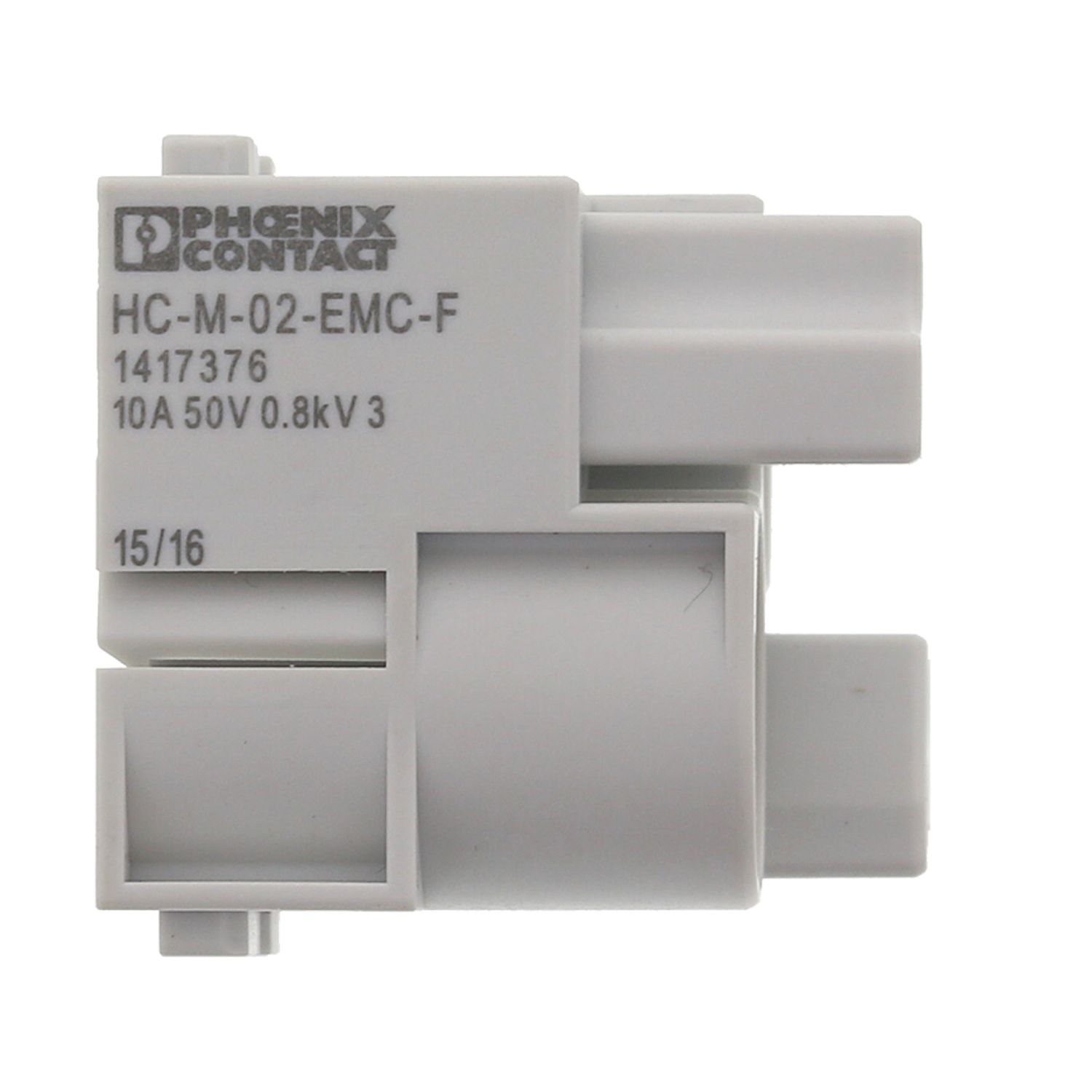

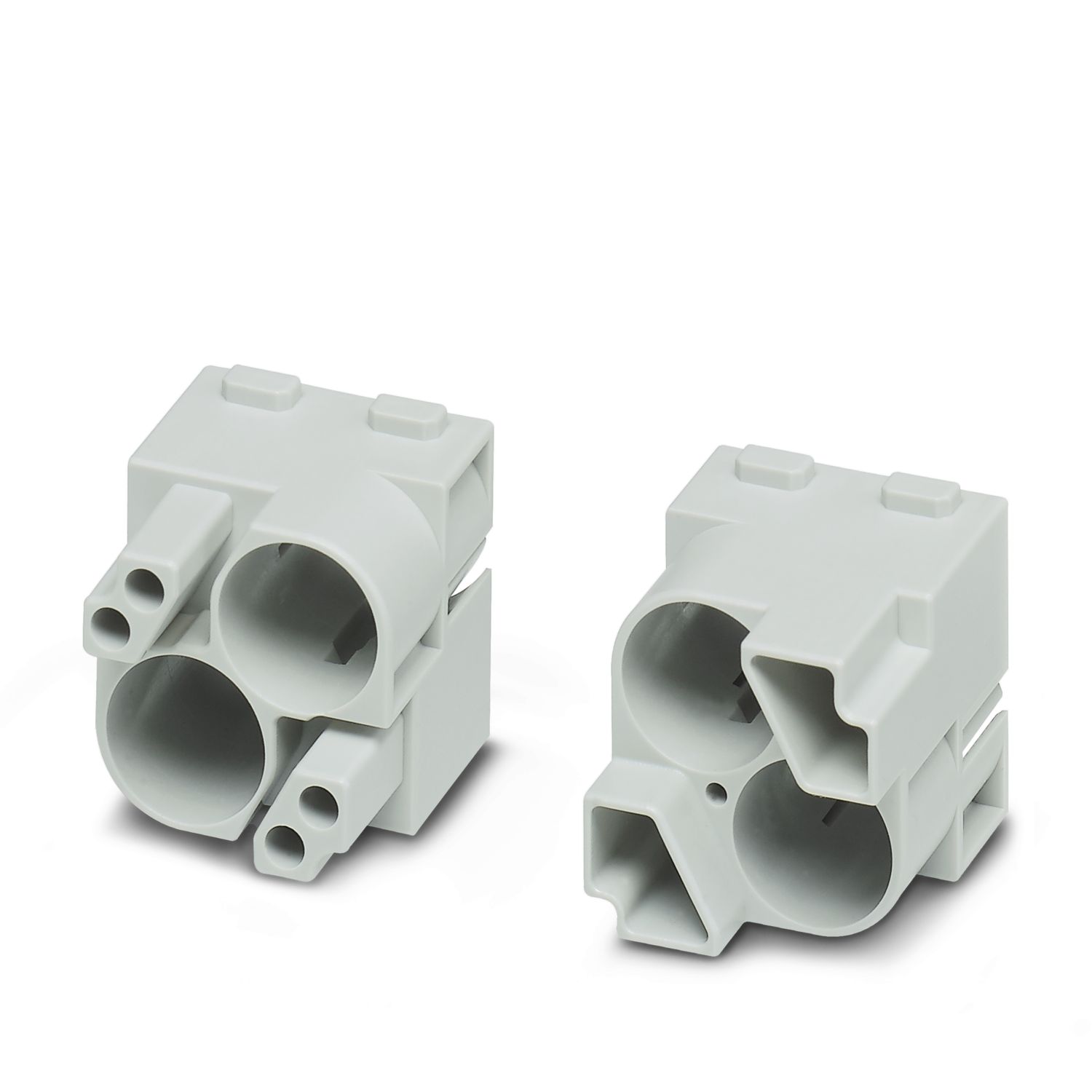

HC-M-02-EMC-F
-
Kontakteinsatzmodul
1417376
Kontakteinsatzmodul, Polzahl: 2, Buchse, Crimpanschluss, 48 V, 10 A, 0,14 mm2 ... 2,5 mm2, Anwendung: Daten/Signal, zum Einsatz von zwei EMV-Steckverbindern (Buchse), Polzahl: 1, 4, 8
Produktdetails
| Allgemein | Für HEAVYCON-Gehäuse der Bauform B6 bis B48, Modulträgerrahmen HC-M-B...MF-... erforderlich |
| Allgemein | Steckverbinder dürfen nur last-/spannungslos betätigt werden |
| Produkttyp | EMV-Einsatz modular |
| Serie | HC-M-EMV |
| Anwendung | Daten/Signal |
| Polzahl | 2 |
| Steckgesicht | 2 |
| Kontaktnummerierung | 1 - 2 |
| Anzahl der Kabelabgänge | 2 |
| Anzahl der Modulplätze | 2 |
| Anzahl der Steckplätze | 2 |
| Kontakttyp | gedreht |
| gerollt | |
| Geschirmt | nein |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Bemessungsspannung (III/3) | 48 V |
| Bemessungsstoßspannung | 0,8 kV |
| Bemessungsstrom | 10 A |
| Anschlusstechnik | |
| Anschlusstechnik | Crimpanschluss |
| Leiteranschluss | |
| Anschlussquerschnitt | 0,14 mm² ... 2,5 mm² |

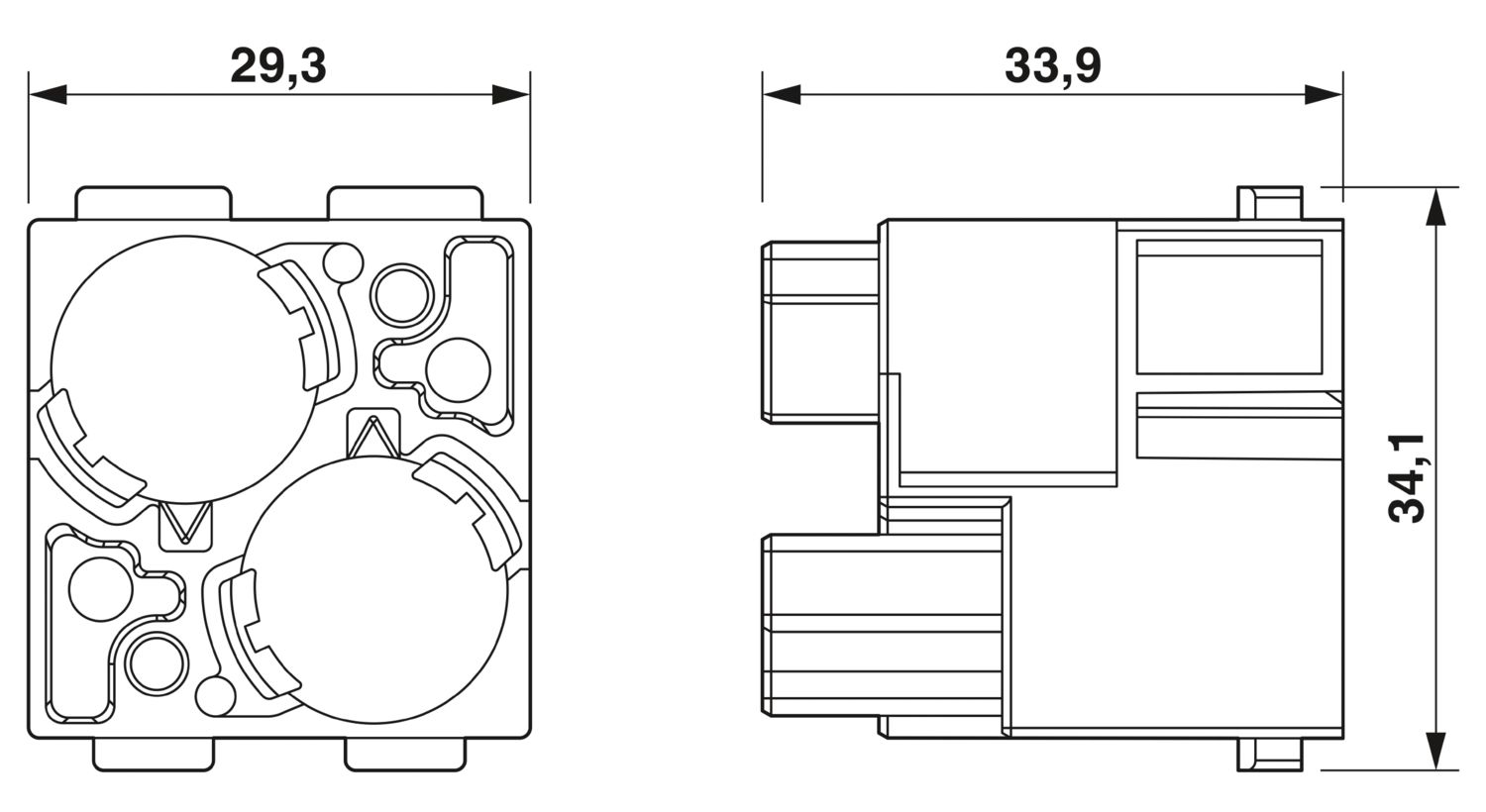

| Maßzeichnung |
|
| Breite | 34,2 mm |
| Höhe | 34 mm |
| Länge | 29,4 mm |
| Mechanische Kennwerte | |
| Minimale Gehäusehöhe | 72 mm |
| Kontaktdurchmesser | 1,6 mm |
| Material Außenleiter | Zinklegierung |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Material Kontakt | Kupferlegierung |
| Material Kontaktoberfläche | Ag (Leistung) / Au (Signal) |
| Material Kontaktträger | PC |
| Normen / Bestimmungen | PC |
| Mechanische Daten | |
| Steckzyklen | ≥ 500 |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 125 °C |
| Prüfung | |
| Normen/Bestimmungen | PC: Brandschutz in Schienenfahrzeugen - Anforderungssätze R22, R23 und R24 nach DIN EN 45545-2 (Gefahrenniveau HL1 - HL3) |
| Montagehinweis | Der bestimmungsgemäße Gebrauch sieht den Einbau in ein Gehäuse mit Schutzart IP54 oder besser vor |

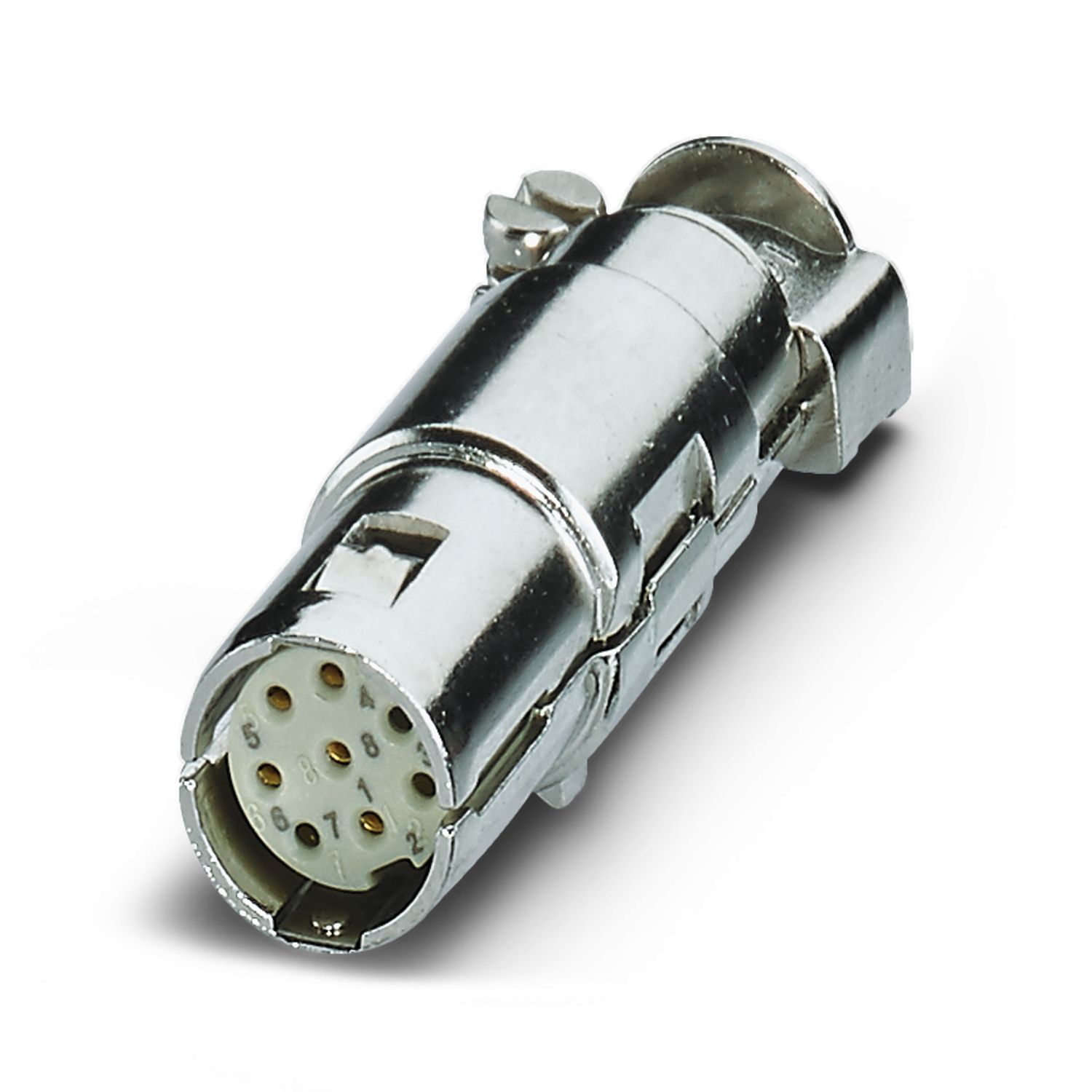

| Kunststoffmodul für den EMV-Steckverbinder HC-M-EMV-BU/3-9,5 |
