OCS HP 181610 TRANS
-
Outdoor-Gehäuse
1557797

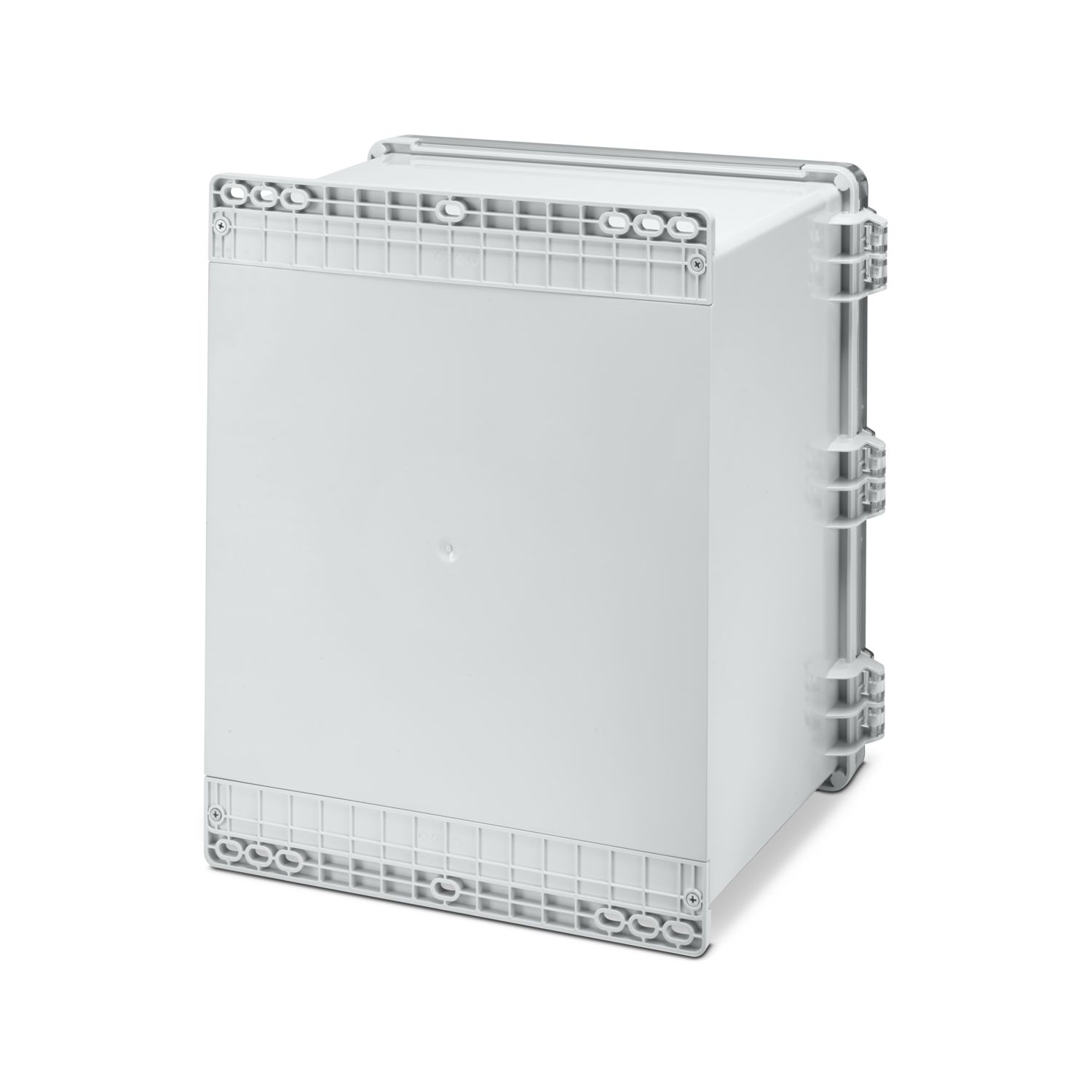

Outdoor-Gehäuse, Farbe: lichtgrau, Abmessung: 482 x 463 x 286 mm (18" x 16" x 10"), inkl. Eckeinleger, Deckelstopfen, Schrauben, Deckel: transparent, Schnappverschluss Kunststoff, Material: PC UV-stabilisiert
Dieses Produkt benötigt weitere Produkte für den Betrieb.
Notwendiges Zubehör
Produktdetails
| Montagehinweis | Verwenden Sie zum Verschrauben der Bauteile auf den Eckeinlegern, den Montagedomen und dem Gehäuse ausschließlich die mitgelieferten Schrauben. |
| Empfehlung | Um die Schutzart aufrechtzuerhalten, müssen Sie in allen Öffnungen geeignete Komponenten mit mindestens derselben IP-Schutzart installieren. |
| Empfehlung | Im Download-Bereich stehen Ihnen weitere Informationen sowie detailliertere Maße zur Verfügung. |

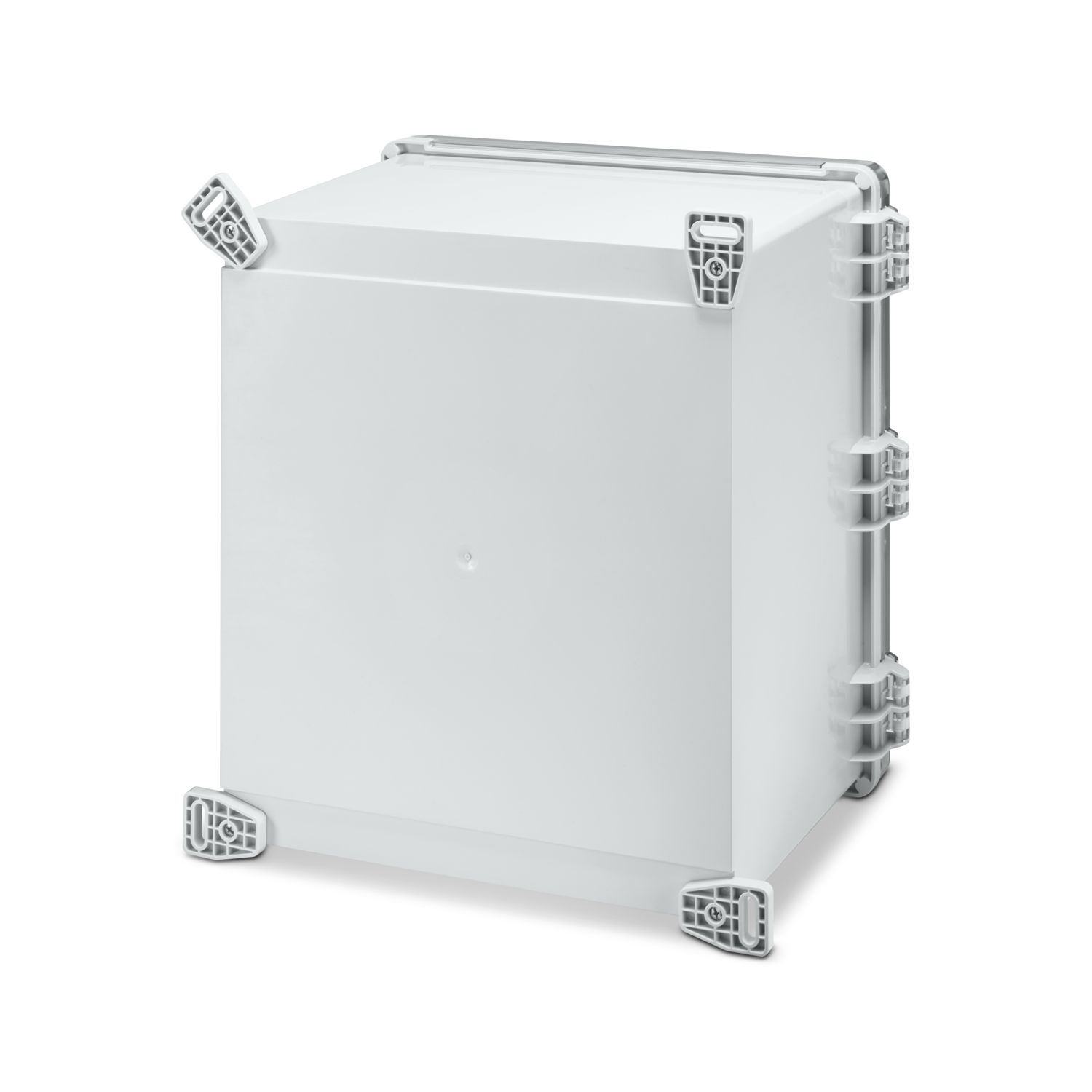

| Bestellhinweis: | Befestigungsfüße, Befestigungsplatten, Montageplatten sowie die Befestigung für die Mastmontage sind als Zubehör verfügbar, aber nicht im Lieferumfang enthalten. |
| Produkttyp | Komplettgehäuse |
| Gehäuseart | Outdoor-Gehäuse |
| Gehäuseserie | OCS |
| Produktfamilie | OCS..1816.. |
| Ausführung | Komplettgehäuse mit transparentem Deckel inkl. Befestigungsmaterial |
| Lüftungsöffnung vorhanden | nein |
| Batteriefach | nein |
| Maßzeichnung |
|
| Breite | 463 mm |
| Höhe | 482 mm |
| Tiefe | 286 mm |
| Bohrlochdurchmesser | 10 mm (Mechanische Sicherung am Schnappverschluss möglich) |
| Farbe (Gehäuse) | lichtgrau (RAL 7035) |
| Farbe (Gehäusedeckel) | transparent |
| Material (Gehäuse) | PC UV-stabilisiert |
| Material (Dichtung) | PUR |
| Brennbarkeitsklasse nach UL 94 | V2 |
| Oberflächenbeschaffenheit | unbehandelt |
| Glühdrahtprüfung | |
| Prüfspezifikation | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Temperatur | 850 °C |
| Einwirkdauer | 30 s |
| Schutzart (IP-Code) | |
| Prüfspezifikation | DIN EN 60529 (VDE 0470-1):2000-09 |
| Umgebungsbedingungen | |
| Max. zu erreichender IP-Code | IP69 |
| Max. zu erreichender NEMA-Code | 6P |
| Schlagfestigkeit | IK10 (bei -35 °C ... +40 °C) |
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C |
| Art der Leiterplattenbefestigung | Verschraubung |
| Montageart | Mastmontage oder Wandmontage |
| Einbaulage | beliebig |
| Verpackungsart | Kartonverpackung |
Ihre Vorteile
International zertifiziertes Gehäusesystem
Spezieller Kunststoff ermöglicht sicheren Dauerbetrieb
Bietet Schutz vor dem Eindringen von Strahlwasser
Widersteht auch starker mechanischer Beanspruchung
