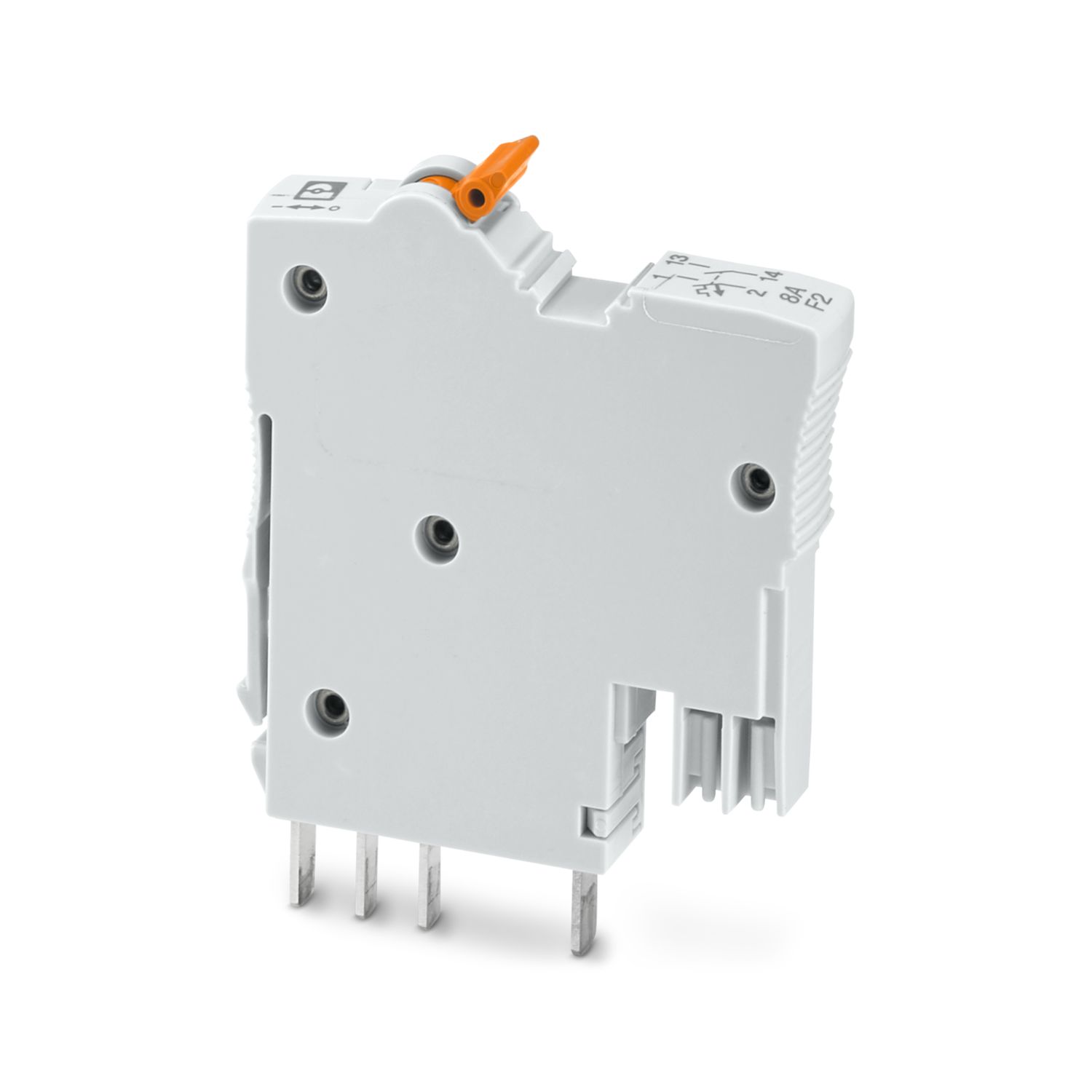

PTCB TM1 8A F2 NO P
-
Thermomagnetischer Geräteschutzschalter
1509532
Thermomagnetischer Geräteschutzschalter, 1-polig, Auslösekennlinie: F2, Montageart: Mit Basiselement auf Tragschiene 35 mm nach EN 60715, Bemessungsstrom: 8 A
Dieses Produkt benötigt weitere Produkte für den Betrieb.
Notwendiges Zubehör
Produktdetails

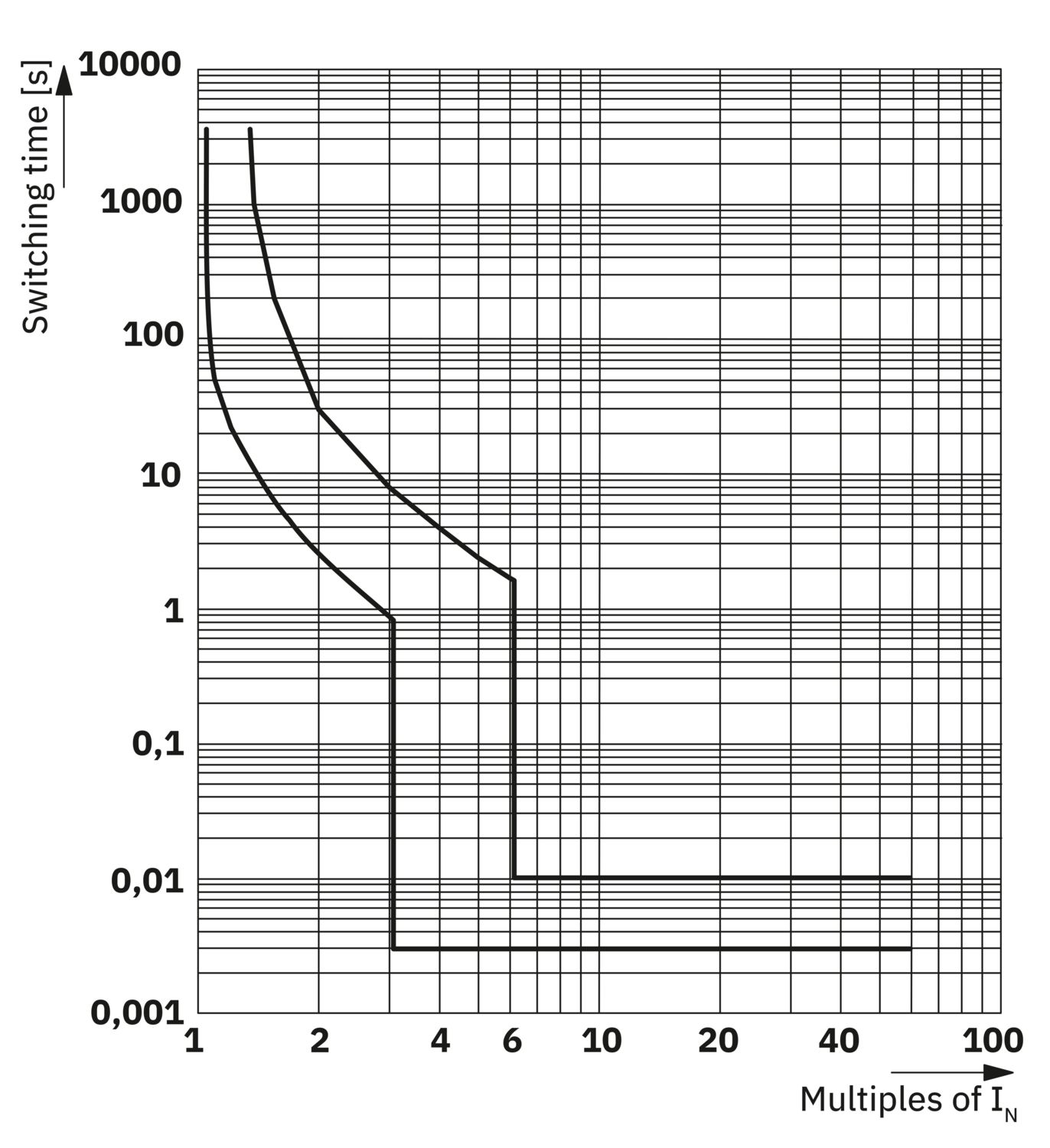

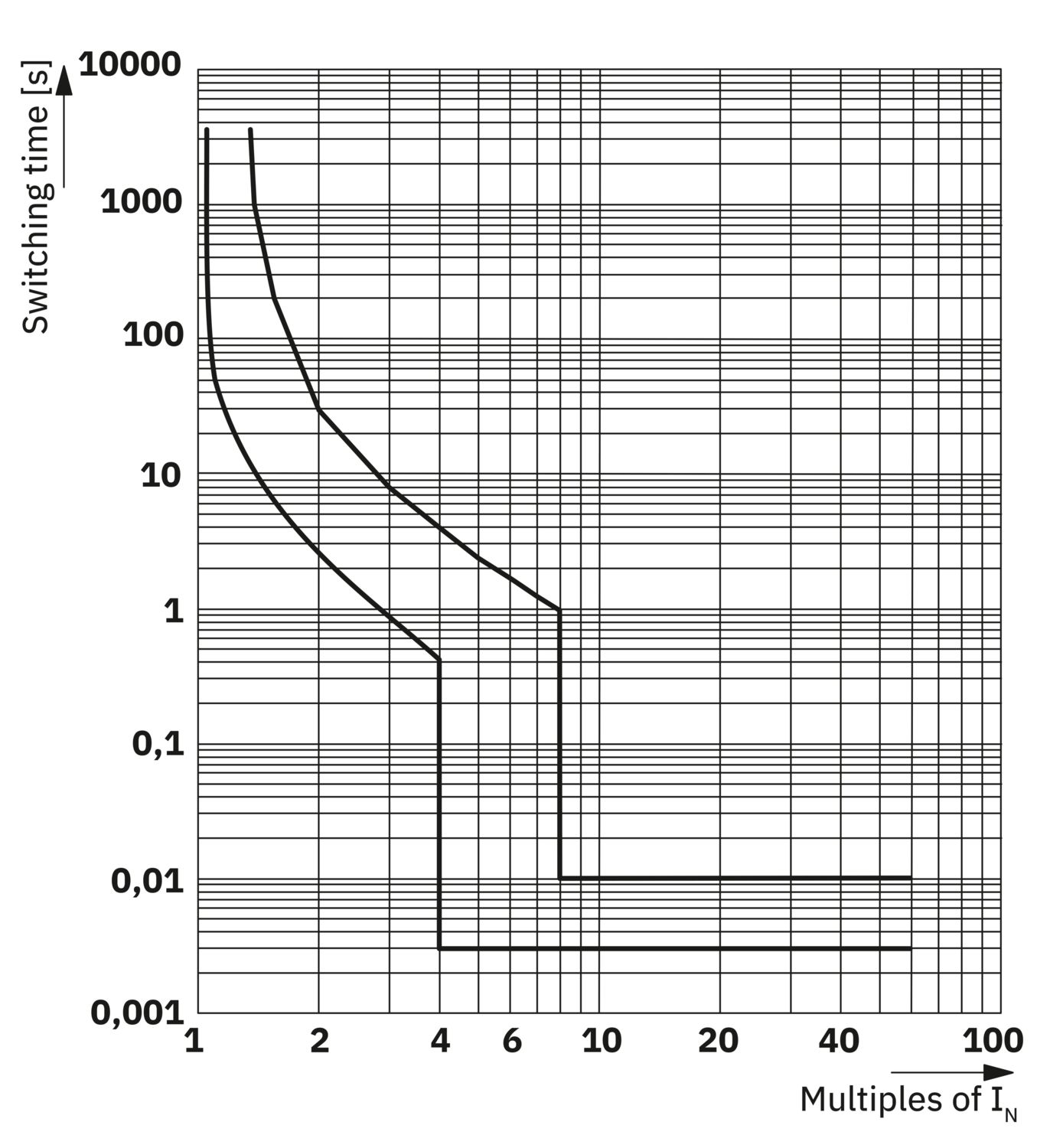

| Produkttyp | Geräteschutzschalter thermomagnetisch |
| Produktfamilie | PTCB TM |
| Polzahl | 1 |
| Anzahl der Kanäle | 1 |
| Lebensdauer mechanisch | 25 Steckzyklen |
| Isolationseigenschaften | |
| Schutzklasse | II (nach EN 61140 zum Betätigungsbereich) |
| Überspannungskategorie | II (250 V AC / IEC 60934) |
| III (UL 1077) | |
| III (80 V DC / IEC 60934) | |
| Verschmutzungsgrad | 2 (250 V AC / IEC 60934) |
| 3 (UL 1077) | |
| 3 (80 V DC / IEC 60934) | |
| Allgemein | |
| Betriebsspannung | 10 V AC ... 277 V AC (UL 1077) |
| 10 V AC ... 240 V AC (IEC 60934) | |
| 10 V DC ... 56 V DC | |
| Bemessungsspannung | 240 V AC (IEC 60934) |
| 277 V AC (UL 1077) | |
| 56 V DC (IEC 60934) | |
| 56 V DC (UL 1077) | |
| Bemessungsisolationsspannung Ui | 250 V AC (IEC 60934) |
| 80 V DC (IEC 60934) | |
| 277 V AC (UL 1077) | |
| Bemessungsstrom IN | 8 A |
| Bemessungsstoßspannung | 2,5 kV (IEC 60934, verstärkte Isolierung zwischen Last-/ Hilfsstromkreis und im Betätigungsbereich) |
| Isolationswiderstand Riso | > 100 MΩ (500 VDC) |
| Betätigungsart | S-Typ |
| Auslöseart | TM (thermomagnetisch) |
| Grad der Auslösung | Freiauslösung (positiv) |
| Gerätewiderstand | 15,2 mΩ |
| Erforderliche Vorsicherung | 20 A (I > Icn, RK5 (UL 1077), Typ gG (IEC 60934)) |
| Bemessungskurzschlussschaltvermögen Icn | 300 A (240 V AC / IEC 60934) |
| 600 A (56 V DC / IEC 60934) | |
| Kurzschlussschaltvermögen | 1000 A (277 V AC C1 / UL 1077) |
| 1000 A (56 V DC C1 / UL 1077) | |
| Spannungsfestigkeit | 3000 V AC (Betätigungsbereich) |
| 3000 V AC (zwischen Last- und Hilfsstomkreis nach IEC 60934) | |
| 1554 V AC (zwischen offenen Kontakten nach UL 1077) | |
| Schaltspiele maximal | 6000 (induktionsarm, UL 1077) |
| 3000 (IEC 60934, 240 V AC / 56 V DC, induktiv, -5° C … +60° C) | |
| 1000 (IEC 60934, 240 V AC / 56 V DC, induktiv, -30° C … +60° C) | |
| Sicherung | F2 |
| Verlustleistung | 0 W (im Leerlauf) |
| 1 W (im Nennbetrieb) | |
| Spannungsfall | 0,12 V (bei 1 x In) |
| Anzeige / Fernmeldung | |
| Benennung Anschluss | Anschluss 3 / 4 |
| Schaltfunktion | Schließer |
| Betriebsspannung | 10 V AC ... 277 V AC |
| 10 V DC ... 56 V DC | |
| Betriebsstrom | 10 mA AC ... 200 mA AC |
| 10 mA DC ... 200 mA DC | |
| Maßzeichnung |
|
| Breite | 8,2 mm |
| Höhe | 52,3 mm |
| Tiefe | 63,7 mm |
| Farbe | lichtgrau (RAL 7035) |
| Material | PA |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Isolierstoffgruppe | I |
| Mechanische Daten | |
| Offene Seitenwand | Nein |
| Umgebungsbedingungen | |
| Schutzart | IP20 (Anschlussbereich) |
| IP30 (Betätigungsbereich) | |
| Umgebungstemperatur (Betrieb) | -30 °C ... 60 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
| Höhenlage | ≤ 2000 m (250 V AC / IEC 60934) |
| Feuchtigkeitsprüfung | 96 h, 95 % RH, 40 °C |
| Schock (Betrieb) | 30g (IEC 60068-2-27, Test Ea) |
| Vibration (Betrieb) | 10 Hz ... 150 Hz, 20 Zyklen (IEC 60068-2-6, Test Fc) |
| 10 Hz ... 75 Hz (Amplitude ±0,35 mm; nach IEC 60068-2-6, Test Fc) | |
| 75 Hz ... 150 Hz (8g) | |
| UL-Zulassung | |
| Kennzeichnung | UL Recognized UL 1077 |
| CSA, Canada | |
| Kennzeichnung | CSA C22.2 No. 235-04 |
| Normen/Bestimmungen | IEC 60934 |
| Hinweis | 2019 |
| Normen/Bestimmungen | UL 1077 |
| Hinweis | Zusatzschutzeinrichtungen für den Einsatz in elektrischen Betriebsmitteln |
| Normen/Bestimmungen | CSA C22.2 No. 235-04 |
| Hinweis | 2017 |
| Normen/Bestimmungen | IEC 60068-2-6 |
| Hinweis | Umgebungseinflüsse - Schwingen (sinusförmig) |
| Normen/Bestimmungen | IEC 60068-2-11 |
| Hinweis | Umgebungseinflüsse - Korrosionsfestigkeit / Salznebel, Test Ka |
| Normen/Bestimmungen | EN 60068-2-27 |
| Hinweis | Umgebungseinflüsse - Schocken |
| Normen/Bestimmungen | EN 60068-2-78 |
| Hinweis | Umgebungseinflüsse - Feuchte und Wärme, konstant |
| Normen/Bestimmungen | DIN EN 50274 |
| Hinweis | Fingerberührschutz und Handrückensicherheit |
| Normen/Bestimmungen | IEC 60529 |
| Hinweis | 2019 |
| Montageart | Mit Basiselement auf Tragschiene 35 mm nach EN 60715 |
Ihre Vorteile
Mehr Platz im Schaltschrank: Schutz und Signalisierung auf nur 8 mm Baubreite
Applikationen einfach aufbauen, da brückbar zu Reihenklemmenprogramm CLIPLINE complete
Transparenz über Auslastung und Status durch praktische Stromüberwachung und Fernmeldung
Selbstverständliches Handling von Inbetriebnahme bis Wartung, weil Funktionalität und Schaltzustand jederzeit eindeutig sind
