HC-HPR-B24-HHWH-1TTM50-EM-BK
-
Gehäuse
1810004
Tüllengehäuse B24, mit Schraubverriegelung, Material: Aluminiumdruckguss, Kabelabgänge: 1, gerade, 1x M50, Höhe: 110,5 mm, Kabelverschraubung: ohne, Schutzdeckel: nein, Bahnanwendungen, für erhöhte Umwelt- und EMV-Anforderungen, Serie HPR
Produktdetails
| Allgemein | für Kontakteinsätze HC-B24, BB46, BBB64, D64, DD108, M |
| Produkttyp | Gehäuse mit Schraubverriegelung |
| Gehäuseart | Tüllengehäuse |
| Serie | HPR-B24 |
| Anwendung | Bahnanwendungen |
| Bauform | B24 |
| Anzahl der Kabelabgänge | 1 |
| Art der Verschraubung | 1x M50 |
| Schutzdeckel | nein |
| Kabelabgang | gerade |
| Pg-Verschraubung | ohne |

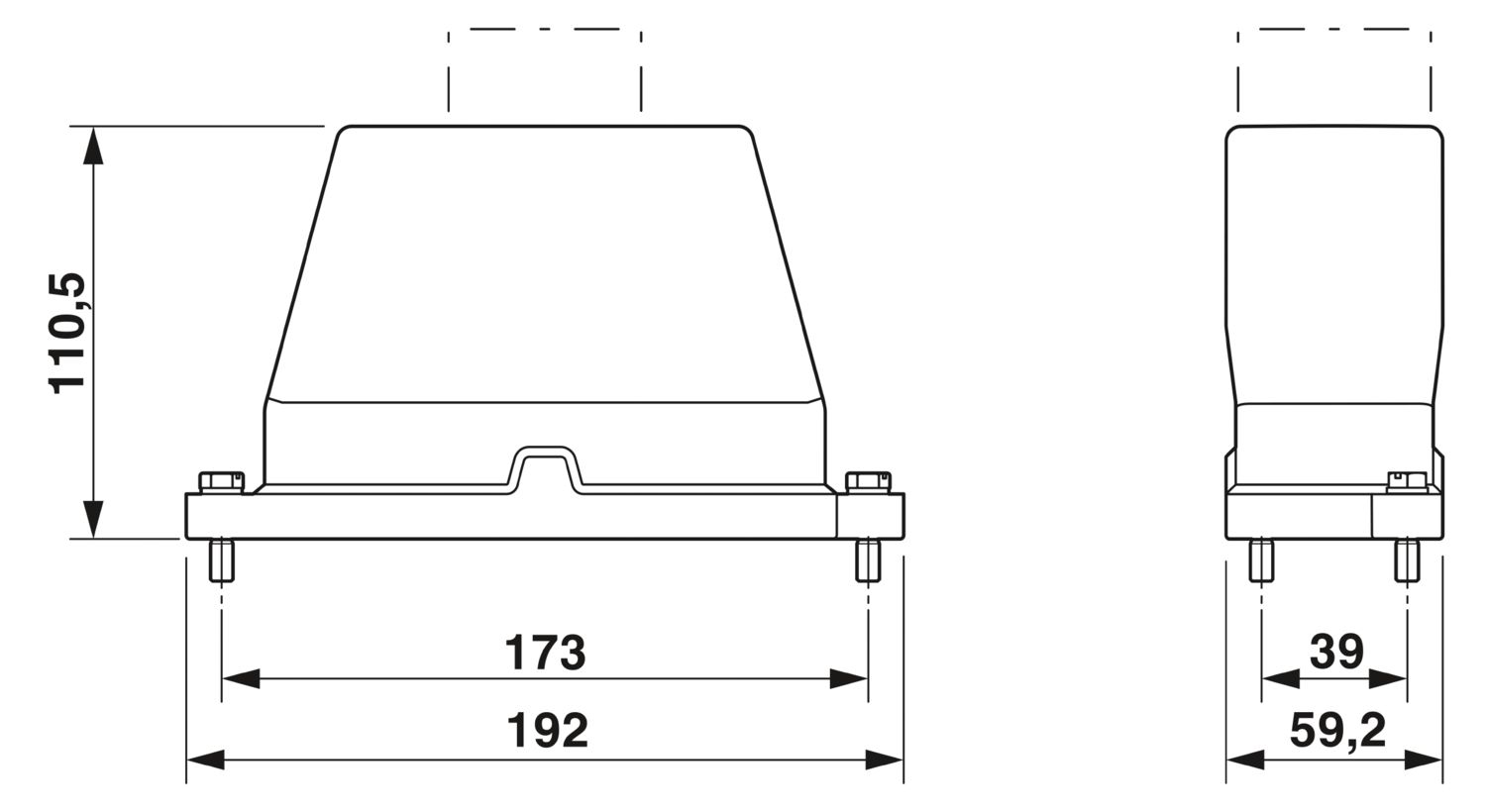

| Maßzeichnung |
|
| Breite | 59,2 mm |
| Höhe | 110,5 mm |
| Länge | 192 mm |
| Material Gehäuse | Aluminiumdruckguss |
| Material Gehäuseoberfläche | pulverbeschichtet, schwarz |
| Material Verriegelungsschraube | Edelstahl |
| Umgebungsbedingungen | |
| Schutzart | IP66 |
| IP68 (0,5 bar / 24 h) | |
| IP69 (ISO 20653:2013-02) | |
| Schlagfestigkeit | IK09 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 125 °C |
| Mechanische Daten | |
| Art der Verschraubung | 1x M50 |
| Verriegelungstyp | Schraube |
| Montagehinweis | M6-Verriegelungsschraube, Sechskant mit Schlitz (SW10), Anzugsdrehmoment: 4 Nm |
Kompatible Produkte
Ihre Vorteile
Vibration und Schock: IEC 61373/EN 50155, Kategorie 1, Klasse 1B
