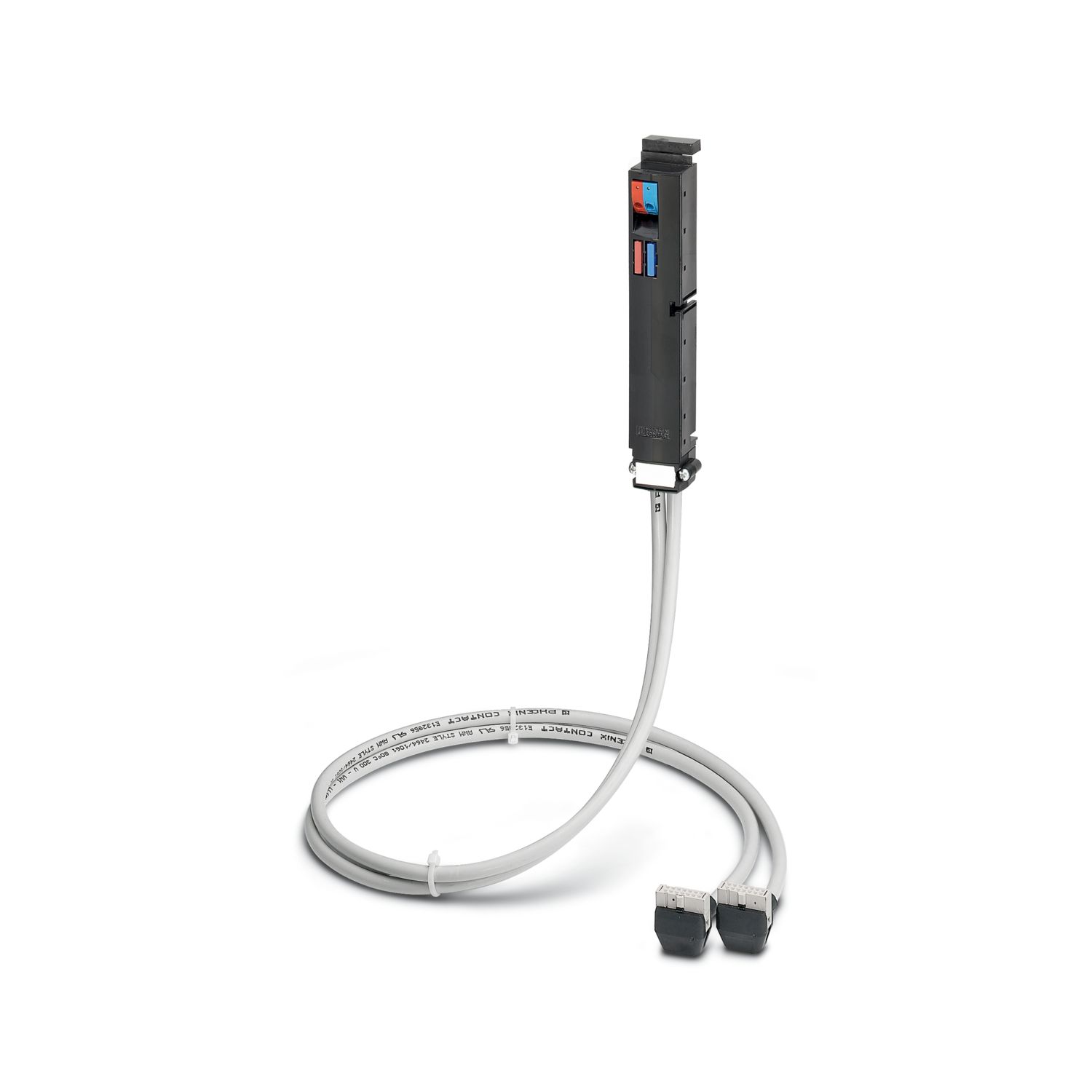

VIP-PA-FLK14/ 1,0M/S7 - Frontadapter

2322676

VIP-VARIOFACE-Frontadapter, mit angeschlossenen Systemkabeln für SIMATIC S7-300, anschaltbar 2 x 8 Kanäle

Dieses Produkt benötigt weitere Produkte für den Betrieb. Notwendiges Zubehör

Produktdetails

Produkttyp	Frontadapter
Produktfamilie	VARIOFACE Professional
Isolationseigenschaften: Luft- und Kriechstrecken
Isolierung	Funktionsisolierung
Überspannungskategorie	II
Verschmutzungsgrad	2

Betriebsspannung (AC)	≤ 30 V AC
Betriebsspannung (DC)	≤ 60 V DC
Nennbetriebsart	100 % ED
Strom (je Zweig)	≤ 1 A
Strom (Spannungseinspeisung)	≤ 8 A
Strom (pro Byte)	≤ 2 A
Luft- und Kriechstrecken
Bemessungsisolationsspannung	63 V
Bemessungsstoßspannung	0,6 kV
Unterstützte Steuerung SIEMENS S7-300 / ET 200 M
Passende I/O-Karte	6ES7321-1BH50-0AA0
	6ES7321-7BH01-0AB0
	6ES7321-1BH02-0AA0
	6ES7321-1BH10-0AA0
	6ES7322-1BH01-0AA0
	6ES7322-8BF00-0AB0
	6ES7322-1BH10-0AA0
	6ES7323-1BH01-0AA0
	6ES7331-7HF01-0AB0
	6ES7331-7KF02-0AB0
	6ES7331-7KB02-0AB0
	6ES7331-7TF01-0AB0
	6ES7332-5HD01-0AB0
	6ES7332-5HB01-0AB0
	6ES7332-7ND02-0AB0
	6ES7332-8TF01-0AB0
	6ES7334-0CE01-0AA0
	6ES7334-0KE00-0AB0
	6ES7335-7HG01-0AB0
	6ES7338-4BC01-0AB0
	6ES7350-1AH03-0AE0
	6ES7351-1AH01-0AE0
	6ES7352-1AH02-0AE0
	6ES7353-1AH01-0AE0
	6ES7354-1AH01-0AE0
	6ES7355-0VH10-0AE0
	6ES7355-1VH10-0AE0

Anschluss 1 (Steuerungsebene)
Anschlussart	Steckanschluss
Polzahl	20
Hinweis	Steckbar auf 20-polige I/O-Baugruppen
Anschluss 2 (Feldebene)
Anschluss gemäß Norm	IEC 60603-13
Anschlussart	IDC/FLK-Buchsenleiste
Anzahl der Anschlüsse	2
Polzahl	14
Steckzyklen	< 50
Rastermaß	2,54 mm
Anschluss 3 (Versorgung)
Anschlussart	Push-in-Federanschluss
Abisolierlänge	10 mm
Anzahl der Anschlüsse	2
Polzahl	4
Leiterquerschnitt starr	0,2 mm² ... 2,5 mm²
Leiterquerschnitt flexibel	0,2 mm² ... 2,5 mm²
	0,25 mm² ... 2,5 mm² (Aderendhülse ohne Kunststoffhülse)
	0,25 mm² ... 1 mm² (Aderendhülse mit Kunststoffhülse)
Leiterquerschnitt flexibel (2 Leiter gleichen Querschnitts)	0,5 mm² ... 1 mm² (TWIN-Aderendhülse mit Kunststoffhülse)
Leiterquerschnitt AWG	24 ... 12
Rastermaß	5 mm

Kabel
Länge	1 m

14X0.14 [PVC]
UL AWM Style	2464/1061
Polzahl	14
Geschirmt	nein
Leitungstyp	14X0.14 [PVC]
Leiterart	Konfektioniertes Rundkabel
Leiteraufbau Signalleitung	7x 0,16 mm
AWG Signalleitung	26
Leitungsquerschnitt	14x 0,14 mm²
Aderdurchmesser inklusive Isolierung	1 mm ±0,03 mm
Leitungsaußendurchmesser	6,40 mm ±0,4 mm
Außenmantel, Material	Semi-Rigid-PVC
Außenmantel, Farbe	grau
Material Leiter	verzinnte Cu-Litze
Leitungs-Widerstand	≤ 145 Ω/km (20 °C)
Isolationswiderstand	≥ 20 MΩ*km (20 °C)
Kleinster Biegeradius, fest verlegt	55 mm
Kleinster Biegeradius, beweglich verlegt	104 mm
Dynamische Belastbarkeit (Biegen)	Biegezyklen maximal: 5000 (bei Radius ≥ 15x Außendurchmesser)
Halogenfreiheit	nein
Flammwidrigkeit	IEC 60332-1-2 (Rohleitung)
	VDE 0842, Teil 332-1-2 (Rohleitung)
	IEC 60332-3-22 (Rohleitung)
	UL VW-1
	CSA FT-1
Ölbeständigkeit	gegen gelegentliche Spritzer (Rohleitung)

Umgebungsbedingungen
Schutzart (Modul)	IP20
Schutzart (Einbauort)	≥ IP54
Umgebungstemperatur (Betrieb)	-20 °C ... 50 °C
Umgebungstemperatur (Lagerung/Transport)	-20 °C ... 70 °C
Höhenlage	≤ 2000 m

UKCA
Zertifikat	UKCA-konform

Luft- und Kriechstrecken
Normen/Bestimmungen	EN IEC 60664-1

Montageart	Steckmontage
Einbaulage	beliebig

Hinweis zum Betrieb	Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden.
Hinweis zum Betrieb	Um Kurzschlüsse zu vermeiden, müssen alle Drahtbrücken bei folgenden I/O-Karten aufgetrennt werden! Es darf keine Spannungseinspeisung am Frontadapter erfolgen! 6ES7 321-1BH50-0AA0 6ES7 321-7BH01-0AB0 6ES7 322-8BF00-0AB0 6ES7 331-7KF02-0AB0 6ES7 331-7HF01-0AB0 6ES7 331-7KB02-0AB0 6ES7 331-7TF01-0AB0 6ES7 332-5HD01-0AB0 6ES7 332-5HB01-0AB0 6ES7 332-7ND02-0AB0 6ES7 334-0CE01-0AA0 6ES7 334-0KE00-0AB0 6ES7 335-7HG01-0AB0 6ES7 338-4BC01-0AB0 6ES7 350-1AH03-0AE0 6ES7 351-1AH01-0AE0 6ES7 352-1AH02-0AE0 6ES7 353-1AH01-0AE0 6ES7 354-1AH01-0AE0 6ES7 355-0VH10-0AE0 6ES7 355-1VH10-0AE0

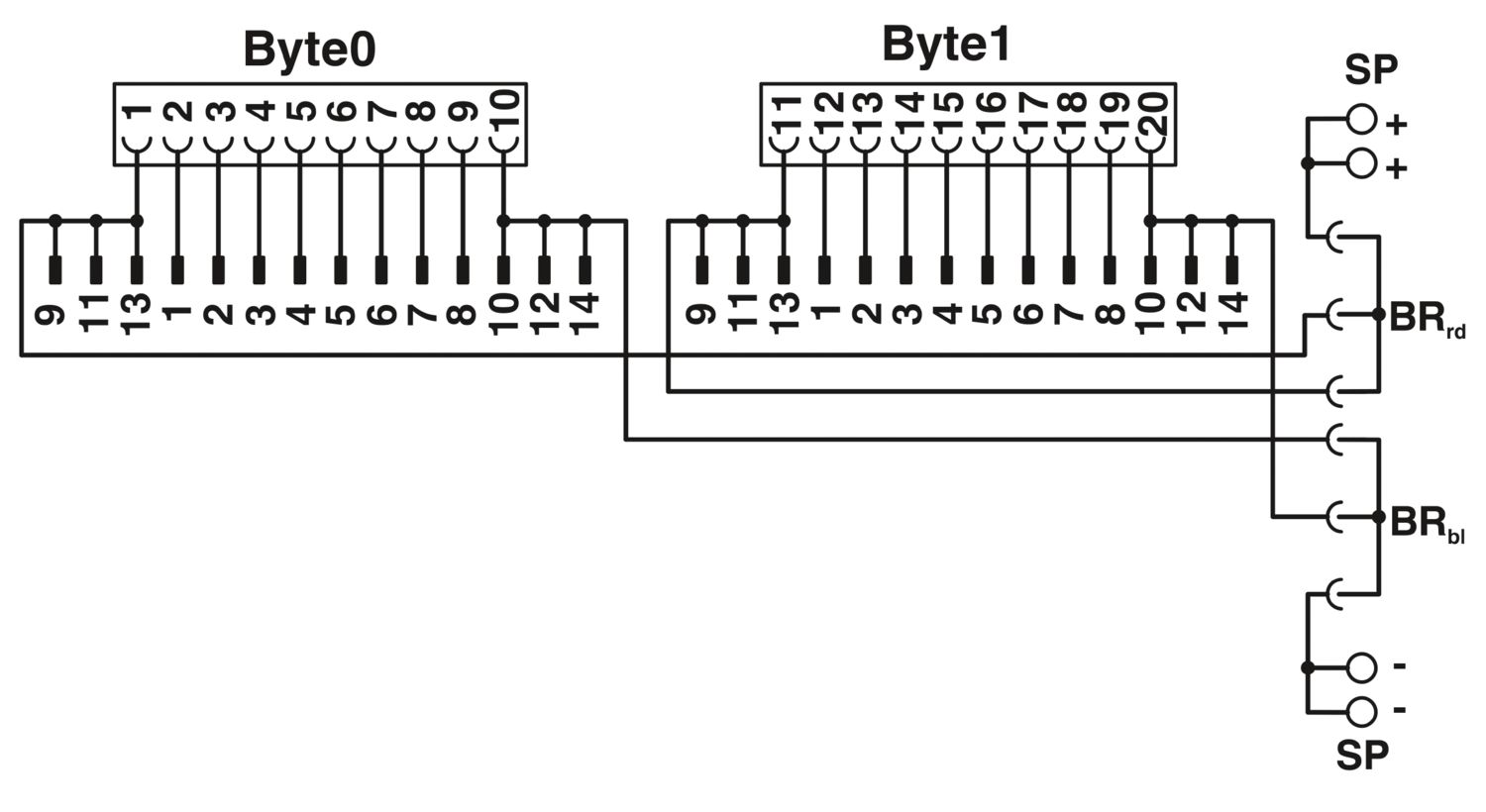

Hinweis zum Betrieb	Digitale I/O-Karten Durch die werkseitig vorhandene Drahtbrücke sind die Ein- bzw. Ausgangsbytes potenzialgebunden.

Kaufmännische Daten

Artikelnummer	2322676
Verpackungseinheit	1 Stück
Mindestbestellmenge	1 Stück
Verkaufsschlüssel	DK232S
Produktschlüssel	DK232S
Katalogseite	Seite 501 (C-5-2019)
GTIN	4046356452403
Gewicht pro Stück (inklusive Verpackung)	274.7 g
Gewicht pro Stück (exklusive Verpackung)	273 g
Zolltarifnummer	85444200
Ursprungsland	DE

Klassifikationen

Zulassungen

Approval Specification Data
	Nennspannung U_N	Nennstrom I_N	Querschnitt AWG	Querschnitt mm²
	50 V	1 A

Approval Specification Data
	Nennspannung U_N	Nennstrom I_N	Querschnitt AWG	Querschnitt mm²
	50 V	1 A

Environmental product compliance

Kompatible Produkte

Notwendiges Zubehör

Zubehör

Ihre Vorteile

Verschraubbar mit der I/O-Baugruppe

Spannungsversorgung über Klemmen mit Federkraft-Doppelanschluss

Gekapselte Federleisten zur Modulseite

EU RoHS
Erfüllt die Anforderungen nach RoHS-Richtlinie	Ja (Keine Ausnahmeregelungen)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Keine Gefahrstoffe über den Grenzwerten
EU REACH SVHC
Hinweis auf REACH-Kandidatenstoff (CAS-Nr.)	Kein Stoff mit einem Massenanteil von mehr als 0,1 %
