DT 2,5
-

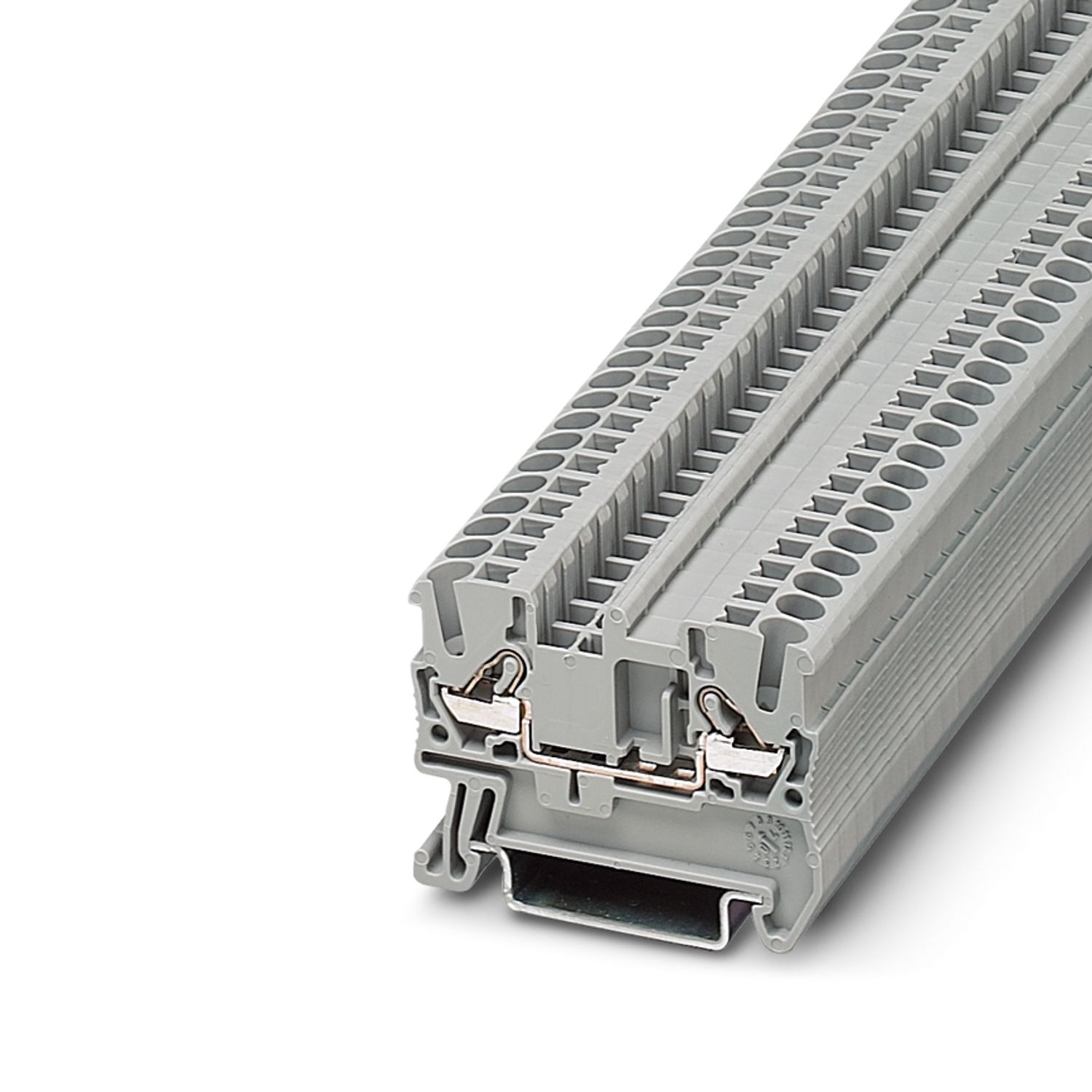

Direktanschlussklemme
3034028
Direktanschlussklemme, Nennspannung: 800 V, Nennstrom: 24 A, Anzahl der Anschlüsse: 2, Anschlussart: Schenkelfederanschluss, 1. Etage, Querschnitt: 0,2 mm2 - 4 mm2, Montageart: NS 35/7,5, NS 35/15, Farbe: grau
Produktdetails
Produkttyp | Durchgangsklemme |
Anzahl der Anschlüsse | 2 |
Anzahl der Reihen | 1 |
Potenziale | 1 |
Isolationseigenschaften | |
Überspannungskategorie | III |
Verschmutzungsgrad | 3 |
Bemessungsstoßspannung | 8 kV |
Anzahl der Anschlüsse pro Etage | 2 |
1. Etage | |
Anschlussart | Schenkelfederanschluss |
Abisolierlänge | 8 mm ... 10 mm |
Lehrdorn | A3 |
Anschluss gemäß Norm | IEC 60947-7-1 |
Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
Leiterquerschnitt AWG | 24 ... 12 (umgerechnet nach IEC) |
Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
Leiterquerschnitt flexibel [AWG] | 24 ... 14 (umgerechnet nach IEC) |
Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse) | 0,25 mm² ... 2,5 mm² |
Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse) | 0,25 mm² ... 2,5 mm² |
2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse | 0,5 mm² |
Nennstrom | 24 A |
Belastungsstrom maximal | 24 A (bei 4 mm² Leiterquerschnitt) |
Nennspannung | 800 V |
Anschluss gemäß Norm | IEC/EN 60079-7 |
Prüfscheinbezeichnung | KEMA 04ATEX2284 U |
Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
Leiterquerschnitt AWG | 24 ... 12 (umgerechnet nach IEC) |
Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
Belastungsstrom maximal | 25 A (bei 4 mm² Leiterquerschnitt) |
21 A (bei 2,5 mm² Leiterquerschnitt) | |
Nennspannung | 550 V |
Bemessungsdaten (ATEX/IECEx) | |
Kennzeichnung | II 2 G Ex eb IIC Gb |
Einsatzemperaturbereich | -60 °C ... 110 °C |
Ex-bescheinigtes Zubehör | 3030417 D-ST 2,5 |
Auflistung Brücken | Steckbrücke / FBS 2-5 / 3030161 |
Steckbrücke / FBS 3-5 / 3030174 | |
Steckbrücke / FBS 4-5 / 3030187 | |
Steckbrücke / FBS 5-5 / 3030190 | |
Steckbrücke / FBS 10-5 / 3030213 | |
Steckbrücke / FBS 20-5 / 3030226 | |
Brückendaten | 21 A (2,5 mm²) ΔT 40 K |
bei Brückung mit Brücke | 550 V |
- bei überspringender Brückung | 350 V |
Bemessungsisolationsspannung | 500 V |
Ausgang | (dauerhaft) |
Etage Ex Allgemein | |
Bemessungsspannung | 550 V |
Bemessungsstrom | 21 A (ΔT 40 K) |
Belastungsstrom maximal | 25 A (ΔT 40 K) |
Anschlussdaten Ex Allgemein | |
Nennquerschnitt | 2,5 mm² |
Bemessungsquerschnitt AWG | 14 |
Anschlussvermögen starr | 0,2 mm² ... 2,5 mm² |
Anschlussvermögen AWG | 24 ... 14 |
Anschlussvermögen flexibel | 0,2 mm² ... 4 mm² |
Anschlussvermögen AWG | 24 ... 12 |
Breite | 5,2 mm |
Deckelbreite | 2,2 mm |
Farbe | grau |
Brennbarkeitsklasse nach UL 94 | V0 |
Isolierstoffgruppe | I |
Isolierstoff | PA |
Statischer Isolierstoffeinsatz in Kälte | -60 °C |
Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
Relativer Isolierstoff Temperatur Index (Elec., UL 746 B) | 130 °C |
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Wärmeabgabe kalorimetrisch NFPA 130 (ASTM E 1354) | 28 MJ/kg |
Oberflächen Flammbarkeit NFPA 130 (ASTM E 162) | bestanden |
Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662) | bestanden |
Rauchgastoxität NFPA 130 (SMP 800C) | bestanden |
Stoßspannungsprüfung | |
Prüfspannung Sollwert | 9,8 kV |
Ergebnis | Prüfung bestanden |
Erwärmungsprüfung | |
Anforderung Erwärmungsprüfung | Temperaturerhöhung ≤ 45 K |
Ergebnis | Prüfung bestanden |
Prüfung bestanden | |
Kurzzeitstromfestigkeit 2,5 mm² | 0,3 kA |
Ergebnis | Prüfung bestanden |
Betriebsfrequente Spannungsfestigkeit | |
Prüfspannung Sollwert | 2 kV |
Ergebnis | Prüfung bestanden |
Mechanische Daten | |
Offene Seitenwand | Ja |
Mechanische Festigkeit | |
Ergebnis | Prüfung bestanden |
Befestigung auf dem Träger | |
Tragschiene/Befestigungsauflage | NS 32/NS 35 |
Prüfkraft Sollwert | 1 N |
Ergebnis | Prüfung bestanden |
Prüfung auf Leiterbeschädigung und Lockerung | |
Rotationsgeschwindigkeit | 10 U/min |
Umdrehungen | 135 |
Leiterquerschnitt/Gewicht | 0,2 mm² / 0,2 kg |
2,5 mm² / 0,7 kg | |
Ergebnis | Prüfung bestanden |
Nadelflammenprüfung | |
Einwirkdauer | 30 s |
Ergebnis | Prüfung bestanden |
Schwingen/Breitbandrauschen | |
Prüfspezifikation | DIN EN 50155 (VDE 0115-200):2018-05 |
Spektrum | Lebensdauerprüfung Kategorie 2, am Drehgestell angebaut |
Frequenz | f1 = 5 Hz bis f2 = 250 Hz |
ASD-Pegel | 6,12 (m/s²)²/Hz |
Beschleunigung | 3,12g |
Prüfdauer je Achse | 5 h |
Prüfrichtungen | X-, Y- und Z-Achse |
Schocken | |
Prüfspezifikation | DIN EN 50155 (VDE 0115-200):2008-03 |
Schockform | Halbsinus |
Beschleunigung | 30g |
Schockdauer | 18 ms |
Anzahl der Schocks je Richtung | 3 |
Prüfrichtungen | X-, Y- und Z-Achse (pos. und neg.) |
Ergebnis | Prüfung bestanden |
Anschluss gemäß Norm | IEC 60947-7-1 |
IEC/EN 60079-7 |
Montageart | NS 35/7,5 |
NS 35/15 |
Artikelnummer | 3034028 |
Verpackungseinheit | 50 Stück |
Mindestbestellmenge | 50 Stück |
Verkaufsschlüssel | BE2211 |
Produktschlüssel | BE2211 |
GTIN | 4017918977443 |
Gewicht pro Stück (inklusive Verpackung) | 5.94 g |
Gewicht pro Stück (exklusive Verpackung) | 5.94 g |
Zolltarifnummer | 85369000 |
Ursprungsland | DE |
EU RoHS | |
Erfüllt die Anforderungen nach RoHS-Richtlinie | Ja (Keine Ausnahmeregelungen) |
China RoHS | |
Environment friendly use period (EFUP) |
EFUP-E
Keine Gefahrstoffe über den Grenzwerten
|
EU REACH SVHC | |
Hinweis auf REACH-Kandidatenstoff (CAS-Nr.) | Kein Stoff mit einem Massenanteil von mehr als 0,1 % |
