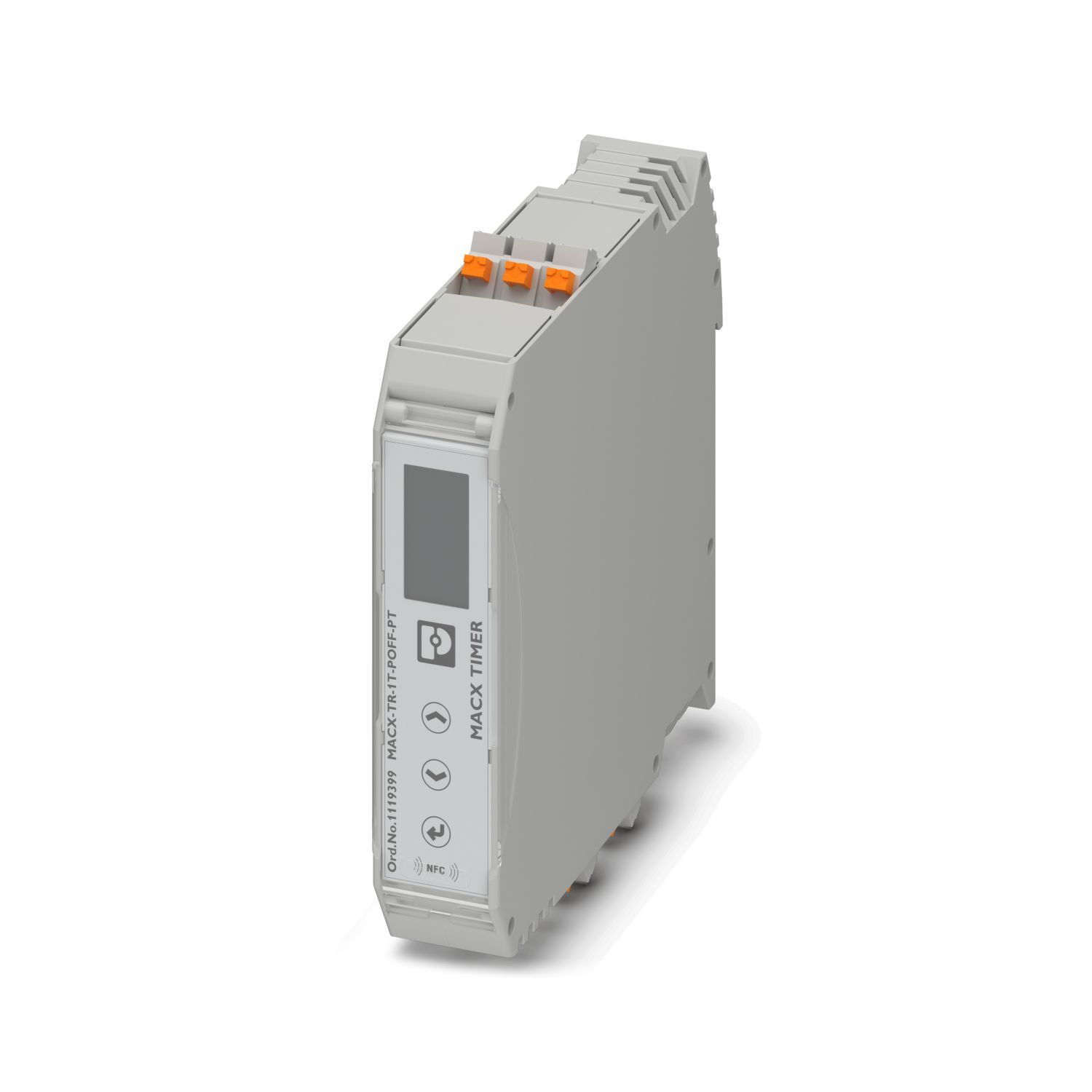

MACX-TR-1T-POFF-PT
-
Zeitrelais
1119399
Zeitrelais mit Ausschaltverzögerung, breiter Versorgungsspannungsbereich von 24 V AC/DC ... 240 V AC/DC, einstellbare Zeitspanne (10 ms ... 10 min), zwei Konfigurationsmöglichkeiten, Passwortschutz, 2 PDTs, steckbarer Anschluss.
Kostenloser Download verfügbar.
Downloads
Produktdetails
| Produkttyp | Zeitrelais |
| Lebensdauer mechanisch | ca. 3 x 104 Schaltspiele |
| Isolationseigenschaften | |
| Isolierung | Basisisolierung |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Lebensdauer elektrisch | ca. 1x 105 Schaltspiele, ohmsche Last 2000 V A |
| Nennfrequenz | 48 Hz ... 63 Hz |
| Nennleistungsaufnahme | 2,5 VA (0,8 W) |
| Bemessungsisolationsspannung | 300 V AC |
| Spannungsfestigkeit | 2 kV ((2 mA, 60 s) (IEC 60947-5-1)) |
| Nennleistungsaufnahme | 2,5 VA (0,8 W) |
| Eingangsspannungsbereich | 24 V AC/DC ... 240 V AC/DC (-15 % ... +10 %) |
| Temperaturkoeffizient typisch | ≤ 0,01 %/°C |
| Wiederbereitschaftszeit | 250 ms |
| Einstellbereich Zeit | 10 ms ... 10 min |
| Einstellgenauigkeit | ≤ 0,5 % (＞1 s) |
| Wiederholgenauigkeit | ≤ 0,05 % (＞1 s) |
| Schalten | |
| Kontaktausführung | 2 potenzialfreie Wechsler |
| Kontaktmaterial | AgNi (90/10) |
| Schaltspannung maximal | 400 V AC |
| Abschaltleistung (ohmsche Last) maximal | 2000 VA (8 A / 250 V AC) |
| Ausgangssicherung | 8 A (flink) |
| Anschlussart | Push-in-Anschluss |
| Abisolierlänge | 10 mm |
| Leiterquerschnitt starr | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 14 |
| Breite | 22,5 mm |
| Höhe | 109 mm |
| Tiefe | 114 mm |
| Farbe | grau (RAL 7042) |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Isolierstofftyp Gehäuse | PBT |
| Umgebungsbedingungen | |
| Schutzart | IP20 |
| Umgebungstemperatur (Betrieb) | -25 °C ... 60 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Höhenlage | ≤ 2000 m |
| Zulässige Luftfeuchtigkeit (Betrieb) | 10 % ... 95 % (keine Betauung) |
| CE | |
| Kennzeichnung | CE-konform |
| UL, USA / Kanada | |
| Kennzeichnung | UL/C-UL Listed UL 508 |
| CCC | |
| Kennzeichnung | GB/T 14048.5 |
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie |
| Niederspannungs-Richtlinie | Konformität zur NS-Richtlinie |
| Störfestigkeit | EN 61000-6-2 |
| Stoßspannungsfestigkeit | 4 kV (1.2/50 µs, IEC 60947-5-1) |
| Störabstrahlung | |
| Normen/Bestimmungen | EN 61000-6-4 |
| Normen/Bestimmungen | IEC 60947-5-1 |
| IEC 61812-1 |
| Montageart | Tragschienenmontage |
| Montagehinweis | auf Normschiene NS 35 nach EN 60715 |
| Einbaulage | beliebig |
| Artikelnummer | 1119399 |
| Verpackungseinheit | 1 Stück |
| Mindestbestellmenge | 1 Stück |
| Rabattgruppe | G10 |
| Produktschlüssel | DK6621 |
| GTIN | 4063151049225 |
| Gewicht pro Stück (inklusive Verpackung) | 179,3 g |
| Gewicht pro Stück (exklusive Verpackung) | 154,6 g |
| Zolltarifnummer | 85364190 |
| Ursprungsland | CN |
ECLASS
| ECLASS-13.0 | 27371605 |
ETIM
| ETIM 9.0 | EC001439 |
UNSPSC
| UNSPSC 21.0 | 39122300 |
| EU RoHS | |
| Erfüllt die Anforderungen nach RoHS-Richtlinie | Ja |
| Ausnahmeregelungen soweit bekannt | 7(a), 7(c)-I |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
Eine artikelbezogene China RoHS Deklarationstabelle finden Sie im Downloadbereich zum jeweiligen Artikel unter „Herstellererklärung“. Für alle Artikel mit EFUP-E wird keine China RoHS Deklarationstabelle ausgestellt und benötigt.
|
| EU REACH SVHC | |
| Hinweis auf REACH-Kandidatenstoff (CAS-Nr.) | Lead (CAS-Nr.: 7439-92-1) |
| SCIP | 5751edea-a33b-4849-ba2b-df866d706a5c |
