QUINT4-UPS/24DC/24DC/20/EIP - Unterbrechungsfreie Stromversorgung - 2907074

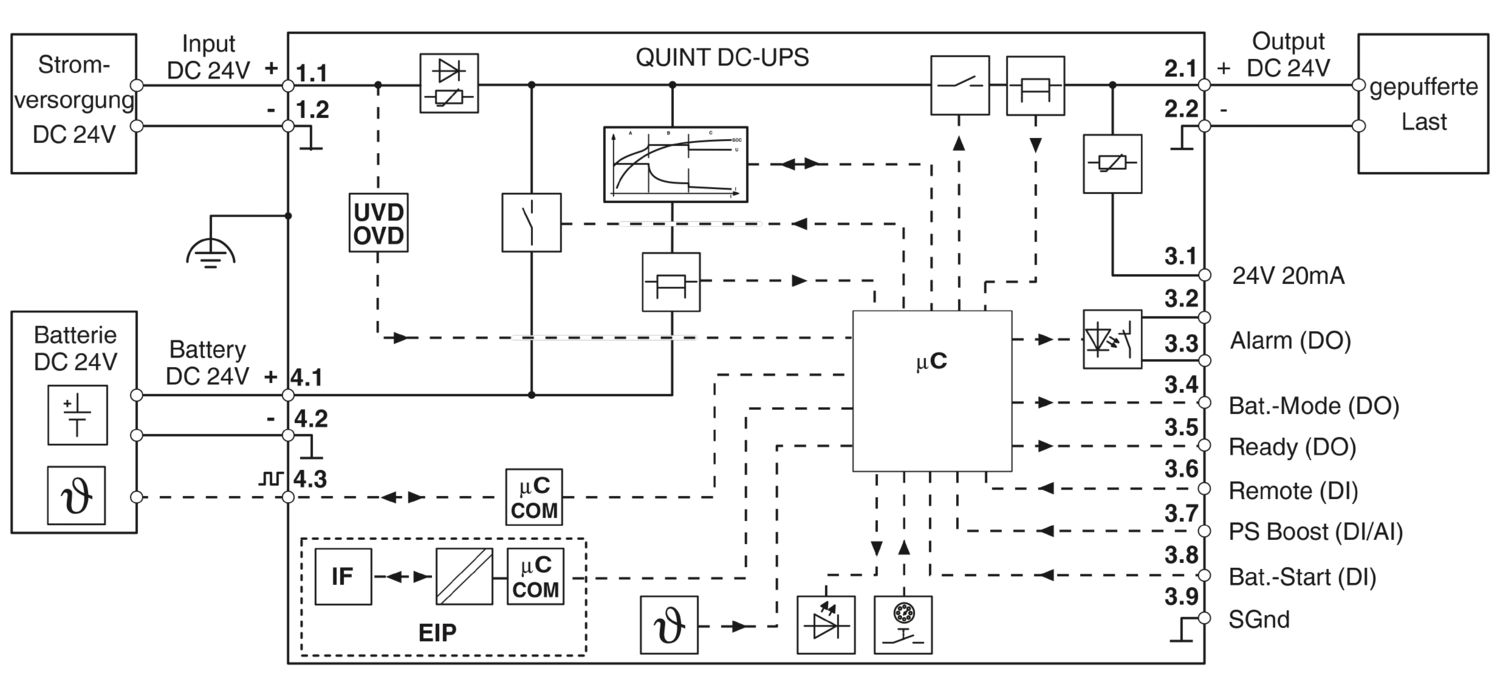

Eingangsdaten

Eingangsspannung	24 V DC
Eingangsspannungsbereich	18 V DC ... 30 V DC
Eingangsspannungsbereich		18 V DC ... 32 V DC
Spannungsfestigkeit max.	35 V DC
Interne Eingangssicherung	nein
Spannungsart der Versorgungsspannung	DC
Einschaltstromstoß	≤ 8 A (≤ 4 ms)
Verpolschutz	ja
Zuschaltschwelle fix	22 V DC
Zuschaltschwelle dynamisch	> 1 V / 100 ms
Einschaltzeit	max. 3 s
Einschaltzeit im Batteriebetrieb (Bat.-Start)	8 s
Spannungsfall Eingang/Ausgang	0,4 V DC
Stromaufnahme I_N (U_N, I_OUT = I_N, I_Charge = 0)	20,1 A
Stromaufnahme I_max (U_N, I_OUT = I_Stat.Boost, I_Charge = max)	31,2 A
Stromaufnahme I_No-Load(U_N, I_OUT = 0, I_Charge = 0)	105 mA
Stromaufnahme I_Charge (U_N, I_OUT = 0, I_Charge = max)	6,1 A
Leistungsaufnahme P_N (U_N, I_OUT = I_N, I_Charge = 0)	475 W
Leistungsaufnahme P_max (U_N, I_OUT = I_Stat.Boost, I_Charge = max)	740 W
Leistungsaufnahme P_No-Load (U_N, I_OUT = 0, I_Charge = 0)	2,6 W
Leistungsaufnahme P_Charge (U_N, I_OUT = 0, I_Charge = max)	148 W

Ausgangsdaten

Wirkungsgrad	typ. 97 %
Anzahl der Ausgänge	1
Kurzschlussfest	ja
Leerlauffest	ja
Umschaltzeit	0 ms
Parallelschaltbarkeit UPS	ja, mit Entkopplungsmodulen (zur Erhöhung der Pufferzeit und zur Redundanz)
Serienschaltbarkeit UPS	nein
Parallelschaltbarkeit Energiespeicher	ja, 5 (Leitungsschutz beachten)
Serienschaltbarkeit Energiespeicher	nein
Netzbetrieb
Ausgangsspannung	24 V DC (U_OUT = U_IN - 0,4 V DC)
Ausgangsspannungsbereich	18 V DC ... 30 V DC
Ausgangsspannungsbereich		18 V DC ... 32 V DC
Ausgangsstrom I_N	20 A
Statischer Boost (I_Stat.Boost)	25 A
Dynamischer Boost (I_Dyn.Boost)	30 A (5 s)
Selective Fuse Breaking (I_SFB)	120 A (15 ms)
Ausgangsleistung P_OUT (U_N, I_OUT = I_N)	480 W
Ausgangsleistung P_OUT (U_N, I_OUT = I_stat.Boost)	600 W
Batteriebetrieb
Ausgangsspannung	24 V DC (U_OUT = U_BAT - 0,4 V DC)
Ausgangsspannungsbereich	19 V DC ... 32 V DC
Ausgangsstrom I_N	20 A
Statischer Boost (I_Stat.Boost)	25 A
Selective Fuse Breaking (I_SFB)	120 A (15 ms)
Ausgangsleistung P_OUT (U_N, I_OUT = I_N)	480 W
Ausgangsleistung P_OUT (U_N, I_OUT = I_stat.Boost)	600 W

Energiespeicher

Ladeschlussspannung	32 V DC
Ladeschlussspannung (temperaturkompensiert)	25 V DC ... 32 V DC
Ladestrom (konfigurierbar)	5 A
Nennkapazität (ohne Zusatzlader)	3 Ah ... 100 Ah
Kapazität max.	135 Ah
Ladezeit	202,5 h
Pufferzeit	19 min (12 Ah)
Tiefentladeschutz	19,2 V DC
Batterietechnologie	VRLA, VRLA-WTR, LI-ION
Ladekennlinie	IU₀U
IQ-Technology	ja
Temperatursensor	ja
Temperaturkompensation (konfigurierbar)	42 mV/K

Anschlussdaten

Eingang
Position	1.x
Leiteranschluss
Anschlussart	Schraubanschluss
starr	0,2 mm² ... 6 mm²
flexibel	0,2 mm² ... 4 mm²
flexibel mit Aderendhülse ohne Kunststoffhülse	0,2 mm² ... 4 mm²
flexibel mit Aderendhülse mit Kunststoffhülse	0,2 mm² ... 4 mm²
starr (AWG)	30 ... 10 (Cu)
Abisolierlänge	8 mm (starr/flexibel)
Anzugsdrehmoment	0,5 Nm ... 0,6 Nm
Antriebsform Schraubenkopf	Längsschlitz L
Ausgang
Position	2.x
Leiteranschluss
Anschlussart	Schraubanschluss
starr	0,2 mm² ... 6 mm²
flexibel	0,2 mm² ... 4 mm²
flexibel mit Aderendhülse ohne Kunststoffhülse	0,2 mm² ... 4 mm²
flexibel mit Aderendhülse mit Kunststoffhülse	0,2 mm² ... 4 mm²
starr (AWG)	30 ... 10 (Cu)
Abisolierlänge	8 mm (starr/flexibel)
Anzugsdrehmoment	0,5 Nm ... 0,6 Nm
Antriebsform Schraubenkopf	Längsschlitz L
Signal
Position	3.x
Leiteranschluss
Anschlussart	Push-in-Anschluss
starr	0,2 mm² ... 1 mm²
flexibel	0,2 mm² ... 1 mm²
flexibel mit Aderendhülse ohne Kunststoffhülse	0,2 mm² ... 0,75 mm²
flexibel mit Aderendhülse ohne Kunststoffhülse		0,5 mm² (empfohlen)
flexibel mit Aderendhülse mit Kunststoffhülse	0,2 mm² ... 0,75 mm²
starr (AWG)	24 ... 16 (Cu)
Abisolierlänge	8 mm (starr/flexibel)
Batterie
Position	4.x
Anschlusstechnik
Polkennzeichnung	4.1 (+), 4.2 (-), 4.3 ()
Leiteranschluss
Anschlussart	Schraubanschluss
starr	0,2 mm² ... 6 mm²
flexibel	0,2 mm² ... 4 mm²
flexibel mit Aderendhülse ohne Kunststoffhülse	0,2 mm² ... 4 mm²
flexibel mit Aderendhülse mit Kunststoffhülse	0,2 mm² ... 4 mm²
starr (AWG)	30 ... 10 (Cu)
Abisolierlänge	8 mm (starr/flexibel)
Anzugsdrehmoment	0,5 Nm ... 0,6 Nm
Antriebsform Schraubenkopf	Längsschlitz L

Schnittstellen

Schnittstelle	EtherNet/IP (Modbus/TCP)
Anzahl Schnittstellen	2
Anschlussart	RJ45
Unterstützte Protokolle	EtherNet/IP™(Explicit Messaging, Implicit Messaging)
		BootP
		DHCP
		DLR
		Modbus/TCP
		HTTPS (Webserver)
Verriegelung	Rasthaken
Übertragungsphysik	Twisted-Pair
Eigenschaften	Autonegotiation
		Autocrossing
		halb- oder vollduplex
		automatische Erkennung
		optional: manuell einstellbar
Topologie	Stern
Topologie		Linie
Übertragungsgeschwindigkeit	10 MBit/s ... 100 MBit/s
Übertragungslänge	max. 100 m
Zykluszeit	30 ms (Default)
Zugriffszeit	≤ 2 s
Chipsatz	Renesas R-IN32M3
Potenzialtrennung	ja
Device ID	1FF7_hex
Vendor ID	232_hex
IP-Adresse	192.168.019.023 (konfigurierbar)

Signalisierung

LED-Signalisierung
Signalisierungsarten	DC OK (grün)
	Alarm (rot)
	Bat.-Mode (gelb)
	SOC (rot, grün)
	Data (rot, grün)

Artikeleigenschaften

Produkttyp	DC-USV
Produktfamilie	QUINT USV
MTBF (IEC 61709, SN 29500)	> 1172000 h (25 °C)
	> 732500 h (40 °C)
	> 373400 h (60 °C)
Umweltschutzdirektive	RoHS-Richtlinie 2011/65/EU
	WEEE
	Reach
Isolationseigenschaften
Schutzklasse	III (ohne PE)
Verschmutzungsgrad	2
Lebensdauererwartung (Elektrolytkondensatoren)
Zeit	192072 h

Maße

Artikelabmessungen
Breite	40 mm
Höhe	130 mm
Tiefe	125 mm
Tiefe		125 mm (Gerätetiefe (Tragschienenmontage))
Artikelabmessungen bei alternativer Montage
Breite	123 mm
Höhe	130 mm
Tiefe	42 mm
Einbaumaß
Einbauabstand rechts/links (aktiv)	5 mm / 5 mm (P_Out ≥50 %)
Einbauabstand rechts/links (passiv)	0 mm / 0 mm (P_Out ≥50 %)
Einbauabstand rechts/links (aktiv, passiv)	0 mm / 0 mm (P_Out ≤50 %)
Einbauabstand oben/unten (aktiv)	50 mm / 50 mm (P_Out ≥50 %)
Einbauabstand oben/unten (passiv)	40 mm / 20 mm (P_Out ≥50 %)
Einbauabstand oben/unten (aktiv, passiv)	40 mm / 20 mm (P_Out ≤50 %)

Montage

Montageart	Tragschienenmontage
Einbaulage	auf waagerechter Tragschiene NS 35/7,5 und NS 35/15 nach EN 60715

Materialangaben

Brennbarkeitsklasse nach UL 94 (Gehäuse / Klemmen)	V0
Gehäusematerial	Metall
Ausführung der Haube	Rostfreier Stahl X6Cr17
Ausführung der Seitenteile	Aluminium AlMg3

Umwelt- und Lebensdauerbedingungen

Umgebungsbedingungen
Schutzart	IP20
Umgebungstemperatur (Betrieb)	-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
Umgebungstemperatur (Lagerung/Transport)	-40 °C ... 85 °C
Umgebungstemperatur (Startup type tested)	-40 °C
Einsatzhöhe	≤ 4000 m
Klimaklasse	3K3 (EN 60721)
Max. zul. Luftfeuchtigkeit (Betrieb)	≤ 95 % (bei 25 °C, keine Betauung)
Schock	18 ms, 30g, je Raumrichtung (nach IEC 60068-2-27)
Vibration (Betrieb)	2,3g

Normen und Bestimmungen

Schutzkleinspannung
Normbezeichnung	Schutzkleinspannung
Normen/Bestimmungen	IEC 61010-1 (SELV)
	IEC 61010-2-201 (PELV)

Zulassungen

UL-Zulassung
Kennzeichnung	UL/C-UL Listed UL 61010-1
UL-Zulassung
Kennzeichnung	UL/C-UL Listed UL 61010-2-201
UL-Zulassung
Kennzeichnung	UL/C-UL Listed ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location)
CSA
Kennzeichnung	CAN/CSA-C22.2 No. 61010-1-12
CSA
Kennzeichnung	CAN/CSA-IEC 61010-2-201
CSA
Kennzeichnung	CAN/CSA-C22.2 No. 213 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location)
CB Scheme
Kennzeichnung	IEC 61010-1
		IEC 61010-2-201
DNV
Kennzeichnung	Class Guideline DNVGL-CG-0339
Hinweis	Location classes: Temperature D (see Application/Limitation), Humidity B, Vibration A/C, EMC B

EMV-Daten

Elektromagnetische Verträglichkeit	Konformität zur EMV-Richtlinie 2014/30/EU
Niederspannungs-Richtlinie	Konformität zur NSR-Richtlinie 2014/35/EU
EMV-Anforderungen Störaussendung	EN 61000-6-3
EMV-Anforderungen Störaussendung		EN 61000-6-4
EMV-Anforderungen Störfestigkeit	EN 61000-6-1
EMV-Anforderungen Störfestigkeit		EN 61000-6-2
Störfestigkeit	Störfestigkeit nach EN 61000-6-1 (Wohnbereich), EN 61000-6-2 (Industriebereich) und EN 61000-6-5 (Schaltanlagen), IEC/EN 61850-3 (Energieversorgung)
Störabstrahlung
Normen/Bestimmungen	Ergänzende Basisnorm EN 61000-6-5 (Störfestigkeit Schaltanlagen), IEC/EN 61850-3 (Energieversorgung)
Entladung statischer Elektrizität
Normen/Bestimmungen	EN 61000-4-2
Entladung statischer Elektrizität
Kontaktentladung	8 kV (Prüfschärfegrad 4)
Luftentladung	15 kV (Prüfschärfegrad 4)
Bemerkung	Kriterium B
Elektromagnetisches HF-Feld
Normen/Bestimmungen	EN 61000-4-3
Elektromagnetisches HF-Feld
Frequenzbereich	80 MHz ... 1 GHz
Prüffeldstärke	20 V/m (Prüfschärfegrad 3)
Frequenzbereich	1 GHz ... 6 GHz
Prüffeldstärke	10 V/m (Prüfschärfegrad 3)
Frequenzbereich	1 GHz ... 6 GHz
Prüffeldstärke	10 V/m (Prüfschärfegrad 3)
Bemerkung	Kriterium A
Schnelle Transienten (Burst)
Normen/Bestimmungen	EN 61000-4-4
Schnelle Transienten (Burst)
Eingang	4 kV (Prüfschärfegrad 4 - unsymmetrisch)
Ausgang	4 kV (Prüfschärfegrad 4 - unsymmetrisch)
Signal	4 kV (Prüfschärfegrad 4 - unsymmetrisch)
Bemerkung	Kriterium B
Stoßspannungsbelastung (Surge)
Normen/Bestimmungen	EN 61000-4-5
Stoßspannungsbelastung (Surge)
Eingang	1 kV (Prüfschärfegrad 3 - symmetrisch)
Eingang		2 kV (Prüfschärfegrad 3 - unsymmetrisch)
Ausgang	1 kV (Prüfschärfegrad 3 - symmetrisch)
Ausgang		2 kV (Prüfschärfegrad 3 - unsymmetrisch)
Signal	1 kV (Prüfschärfegrad 2 - unsymmetrisch)
Bemerkung	Kriterium B
Leitungsgeführte Beeinflussung
Normen/Bestimmungen	EN 61000-4-6
Leitungsgeführte Beeinflussung
Eingang/Ausgang/Signal	unsymmetrisch
Frequenzbereich	0,15 MHz ... 80 MHz
Bemerkung	Kriterium A
Spannung	10 V (Prüfschärfegrad 3)
Magnetfeld mit energietechnischer Frequenz
Normen/Bestimmungen	EN 61000-4-8
Frequenz	16,67 Hz
		50 Hz
		60 Hz
Prüffeldstärke	100 A/m
Zusatztext	60 s
Bemerkung	Kriterium A
Frequenz	50 Hz
Frequenz		60 Hz
Frequenzbereich	50 Hz ... 60 Hz
Prüffeldstärke	1 kA/m
Zusatztext	3 s
Frequenz	0 Hz
Prüffeldstärke	300 A/m
Zusatztext	DC, 60 s
Kriterien
Kriterium A	Normales Betriebsverhalten innerhalb der festgelegten Grenzen.
Kriterium B	Vorübergehende Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst wieder korrigiert.

Artikelnummer	2907074
Verpackungseinheit	1 Stück
Mindestbestellmenge	1 Stück
Rabattgruppe	M10
Produktschlüssel	CMUI43
Katalogseite	Seite 319 (C-4-2019)
GTIN	4055626171708
Gewicht pro Stück (inklusive Verpackung)	594 g
Gewicht pro Stück (exklusive Verpackung)	542,22 g
Zolltarifnummer	85371091
Ursprungsland	CN

EU RoHS
Erfüllt die Anforderungen nach RoHS-Richtlinie	Ja
Ausnahmeregelungen soweit bekannt	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-25 Eine artikelbezogene China RoHS Deklarationstabelle finden Sie im Downloadbereich zum jeweiligen Artikel unter „Herstellererklärung“. Für alle Artikel mit EFUP-E wird keine China RoHS Deklarationstabelle ausgestellt und benötigt.
EU REACH SVHC
Hinweis auf REACH-Kandidatenstoff (CAS-Nr.)	Diboron trioxide (CAS-Nr.: 1303-86-2)
Hinweis auf REACH-Kandidatenstoff (CAS-Nr.)		Lead (CAS-Nr.: 7439-92-1)
SCIP	094a5dc3-30d7-40b5-ad79-99d821a205de
EF3.0 Klimawandel
CO2e kg	29,27 kg CO2e

Automatisieren

Markieren, Montieren und Installieren

Schalten, Messen und Überwachen

Verbinden

Versorgen, Laden und Schützen

QUINT4-UPS/24DC/24DC/20/EIP - Unterbrechungsfreie Stromversorgung

2907074

Produktdetails

ECLASS

ETIM

UNSPSC

EAC

UL Listed

cUL Listed

EAC

DNV

KC

LR

NK

BV

RINA

ABS

IECEE CB Scheme

cUL Listed

UL Listed

Kompatible Produkte

Ihre Vorteile

Automatisieren

Markieren, Montieren und Installieren

Schalten, Messen und Überwachen

Verbinden

Versorgen, Laden und Schützen

QUINT4-UPS/24DC/24DC/20/EIP - Unterbrechungsfreie Stromversorgung 2907074

Produktdetails

ECLASS

ETIM

UNSPSC

Kompatible Produkte

UPS-BAT/PB/24DC/4AH - Batteriemodul 1274117

UPS-BAT/PB/24DC/7AH - Batteriemodul 1274118

UPS-BAT/PB/24DC/12AH - Batteriemodul 1274119

UPS-BAT/PB/24DC/20AH - Batteriemodul 1348516

UPS-BAT/PB/24DC/40AH - Batteriemodul 1354641

UPS-BAT/LI/24DC/128WH - Batteriemodul 1396415

UPS-BAT/VRLA-WTR/24DC/13AH - Batteriemodul 2320416

UPS-BAT/VRLA-WTR/24DC/26AH - Batteriemodul 2320429

UPS-BAT/LI/24DC/64WH - Batteriemodul 1460921

UPS-BAT/LI/24DC/189WH - Batteriemodul 1460922

UPS-BAT/LI/24DC/284WH - Batteriemodul 1460923

POWER MANAGEMENT SUITE - Konfigurations-Software 1252232

UPS-CONF - Konfigurations-Software 2320403

Ihre Vorteile

QUINT4-UPS/24DC/24DC/20/EIP - Unterbrechungsfreie Stromversorgung

2907074
