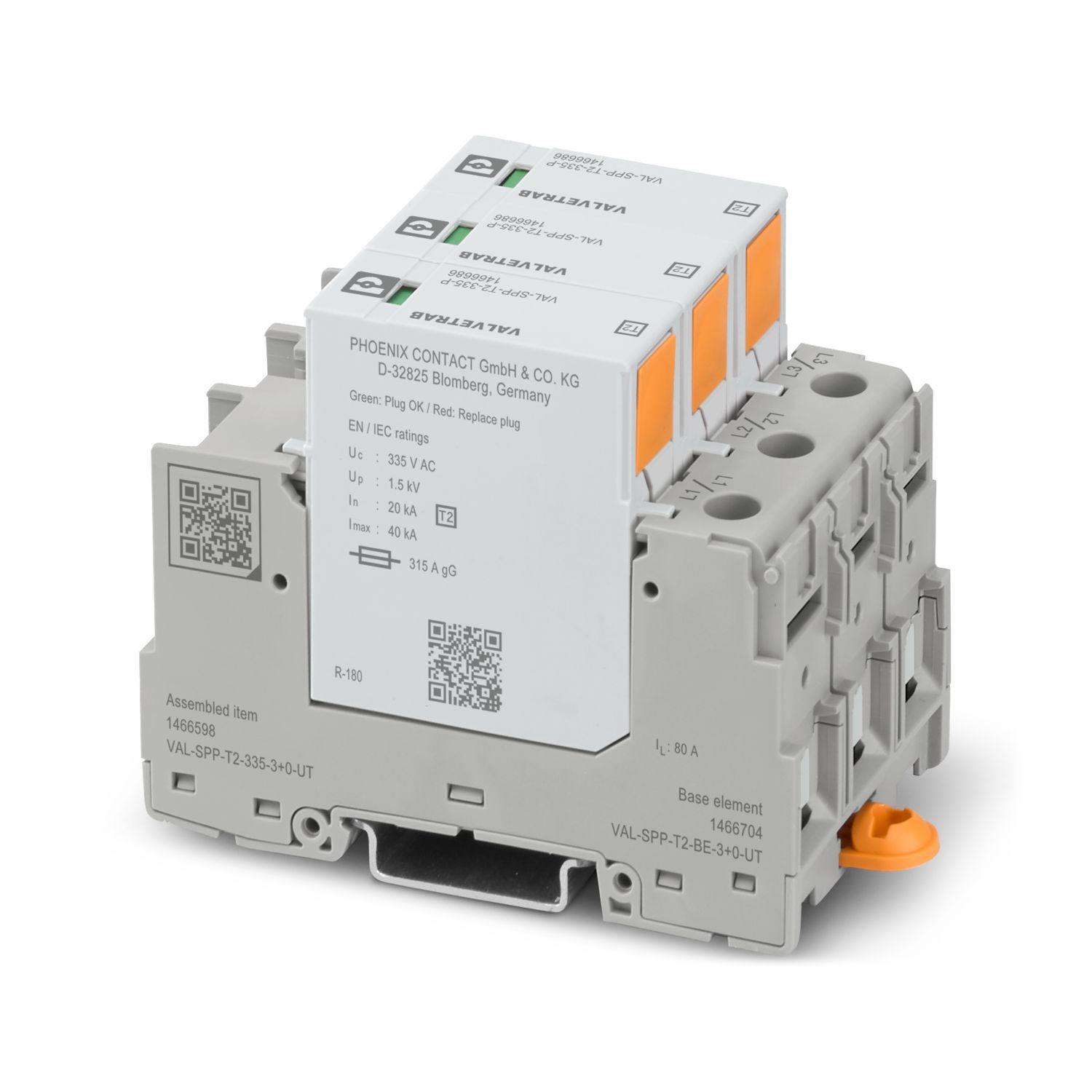

VAL-SPP-T2-335-3+0-UT
-
Überspannungsableiter Typ 2
1466598
Steckbarer Überspannungsableiter, gem. Typ 2 / Class II, für 3-phasige Stromversorgungsnetze mit kombiniert verlegtem PE und N in einem Leiter (4-Leitersystem: L1, L2, L3, PEN).
Produktdetails
| Allgemein | |
| Hinweis | Bei Verschmutzungsgrad 3 und Verdrahtung mittels Gabelkabelschuh ist für Querschnitte ≥ 16 mm² ein zusätzlicher seitlicher Mindestabstand zu geerdeten leitfähigen Oberflächen von 1 mm einzuhalten. Bei Verschmutzungsgrad 2 sind keine zusätzlichen seitlichen Abstände erforderlich. |
| Produkttyp | Überspannungsableiter |
| Produktfamilie | VAL-SPP |
| IEC-Prüfklasse | II |
| T2 | |
| EN Type | T2 |
| Stromversorgungssystem IEC | TN-C |
| Bauform | Tragschienenmodul zweiteilig steckbar |
| Polzahl | 3 |
| Meldung Überspannungsschutz defekt | optisch |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Nennfrequenz fN | 50 Hz (60 Hz) |
| Anschlussart | Schraubanschluss |
| Schraubengewinde | M5 |
| Anzugsdrehmoment | 3 Nm ... 3,5 Nm |
| Abisolierlänge | 18 mm |
| Leiterquerschnitt flexibel | 1,5 mm² ... 35 mm² (ohne Aderendhülse) |
| 2x 1,5 mm² ... 16 mm² (2 Leiter gleichen Querschnitts) | |
| Leiterquerschnitt starr | 1,5 mm² ... 50 mm² |
| 2x 1,5 mm² ... 16 mm² (2 Leiter gleichen Querschnitts) | |
| Leiterquerschnitt AWG | 15 ... 2 |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse | 1,5 mm² ... 16 mm² |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse | 1,5 mm² ... 35 mm² |
| 2x 1,5 mm² ... 10 mm² (2 Leiter gleichen Querschnitts) | |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse | 1,5 mm² ... 25 mm² |
| 2x 1,5 mm² ... 16 mm² (2 Leiter gleichen Querschnitts) | |
| Anschlussart | Gabelkabelschuh |
| Leiterquerschnitt flexibel | 1,5 mm² ... 25 mm² |

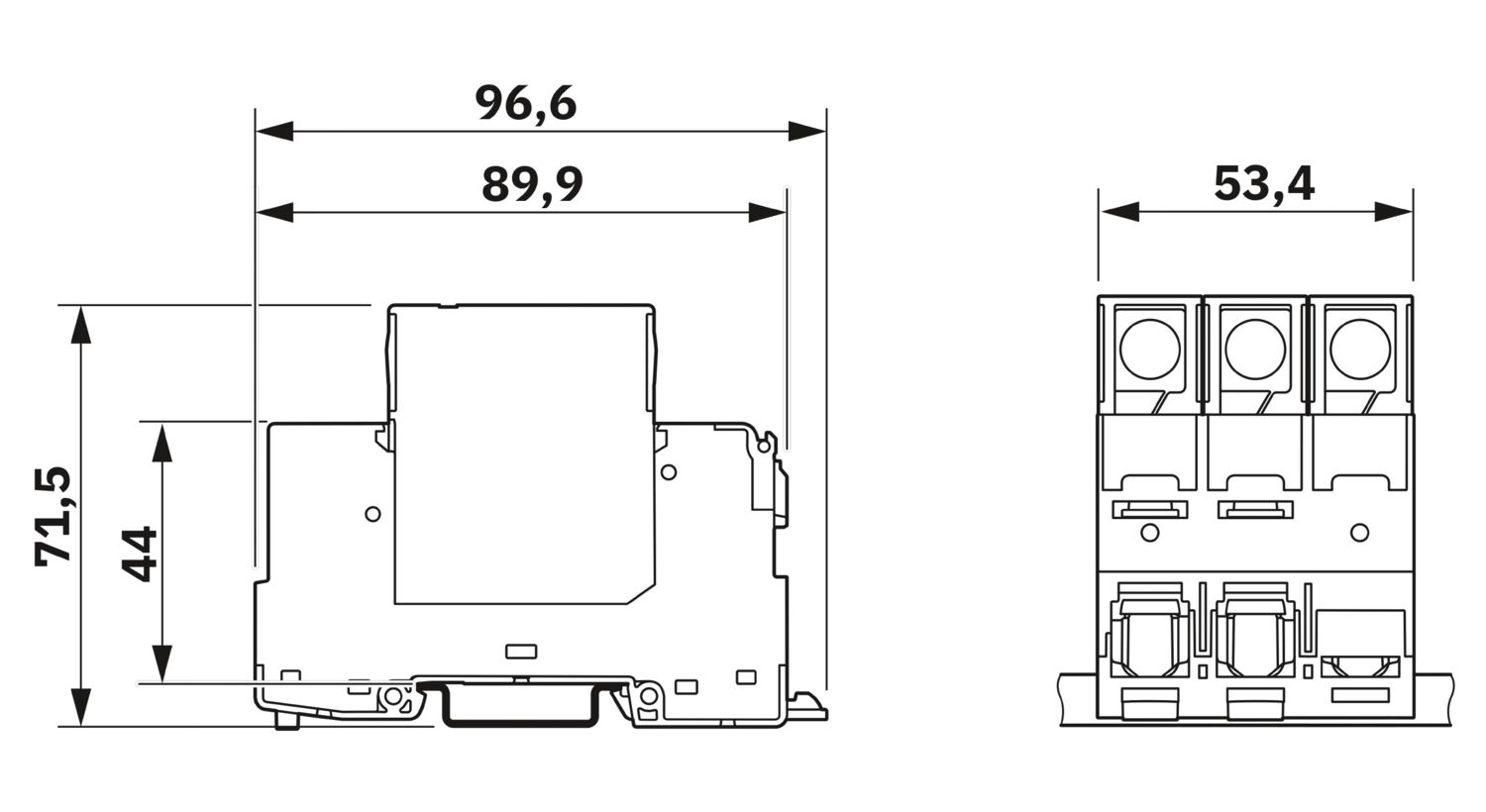

| Maßzeichnung |
|
| Breite | 53,4 mm |
| Höhe | 96,6 mm |
| Tiefe | 71,5 mm (inkl. Tragschiene 7,5 mm) |
| Teilungseinheit | 3 TE |
| Farbe | grau (RAL 7042) |
| lichtgrau (RAL 7035) | |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| CTI-Wert des Materials | 600 |
| Isolierstoff | PA 6.6-FR 20 % GF |
| PBT | |
| Materialgruppe | I |
| Material Gehäuse | PA 6.6-FR 20 % GF |
| PBT |

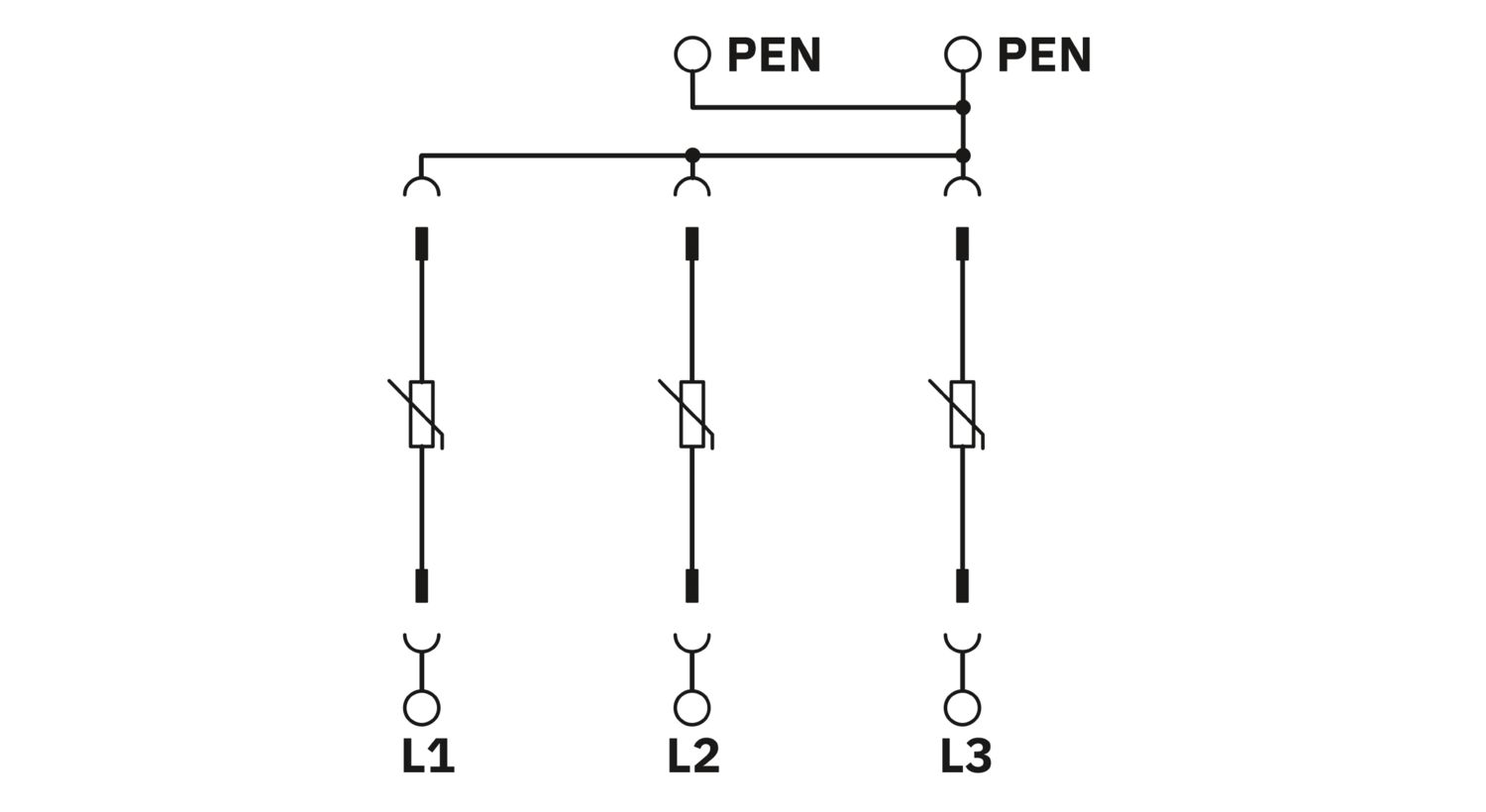

| Schutzpfade | L-PEN |
| Nennspannung UN | 240/415 V AC ±10 % (TN-C) |
| Nennfrequenz fN | 50 Hz (60 Hz) |
| Höchste Dauerspannung UC | 335 V AC |
| Nennlaststrom IL | 80 A (25 mm²) |
| Standby-Leistungsaufnahme PC | ≤ 450 mVA |
| Nennableitstoßstrom In (8/20) µs | 20 kA |
| Maximaler Ableitstoßstrom Imax (8/20) µs | 40 kA |
| Gesamtableitstoßstrom ITotal (8/20) µs | 120 kA |
| Kurzschlussfestigkeit ISCCR | 50 kA |
| Schutzpegel Up | ≤ 1,5 kV |
| Restspannung Ures | ≤ 1,5 kV (bei In) |
| ≤ 1,3 kV (bei 10 kA) | |
| ≤ 1,2 kV (bei 5 kA) | |
| ≤ 1,1 kV (bei 3 kA) | |
| TOV-Verhalten bei UT | 415 V AC (5 s / withstand mode) |
| 460 V AC (120 min / safe failure mode) | |
| Ansprechzeit tA | ≤ 25 ns |
| Maximale Vorsicherung bei V‑Durchgangsverdrahtung | 80 A (gG) |
| Maximale Vorsicherung bei Stichleitungsverdrahtung | 315 A (gG) |
| Zusätzliche technische Daten | |
| Kurzschlussfestigkeit ISCCR | 100 kA |
| Umgebungsbedingungen | |
| Schutzart | IP20C (im eingebauten Zustand) |
| Umgebungstemperatur (Betrieb) | -40 °C ... 85 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Umgebungstemperatur (Montage) | -5 °C ... 50 °C |
| Höhenlage | ≤ 5000 m (amsl) |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % |
| Schock (Betrieb) | 25g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibration (Betrieb) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
| Normen/Bestimmungen | IEC 61643-11 |
| Hinweis | 2011 |
| Normen/Bestimmungen | EN 61643-11 |
| Hinweis | 2012 + A11:2018 |
| Montageart | Tragschiene: 35 mm |
Ihre Vorteile
Einfache und sichere Installation durch zukunftsweisende Handhabungs- und Sicherheitsmerkmale
Zuverlässiger Anlagenschutz durch maximale Leistung und Ausdauer
Einsetzbar in vielfältigen Anwendungen dank optimierter Konstruktion und breitem Portfolio
Einfache Planung dank umfassender digitaler Daten und Selektoren
