Überwachungsrelais - EMD-SL-PTC
2866093

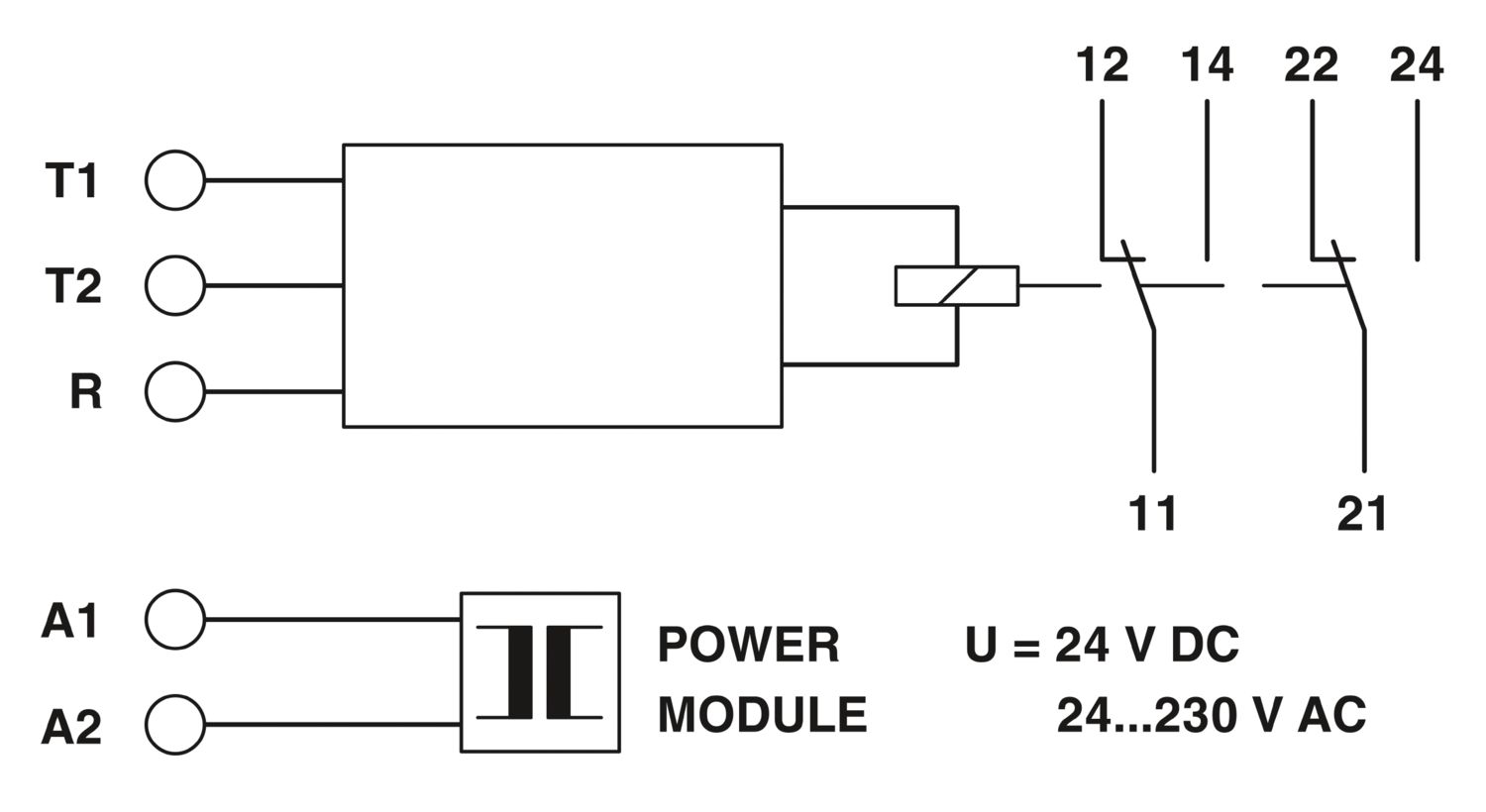

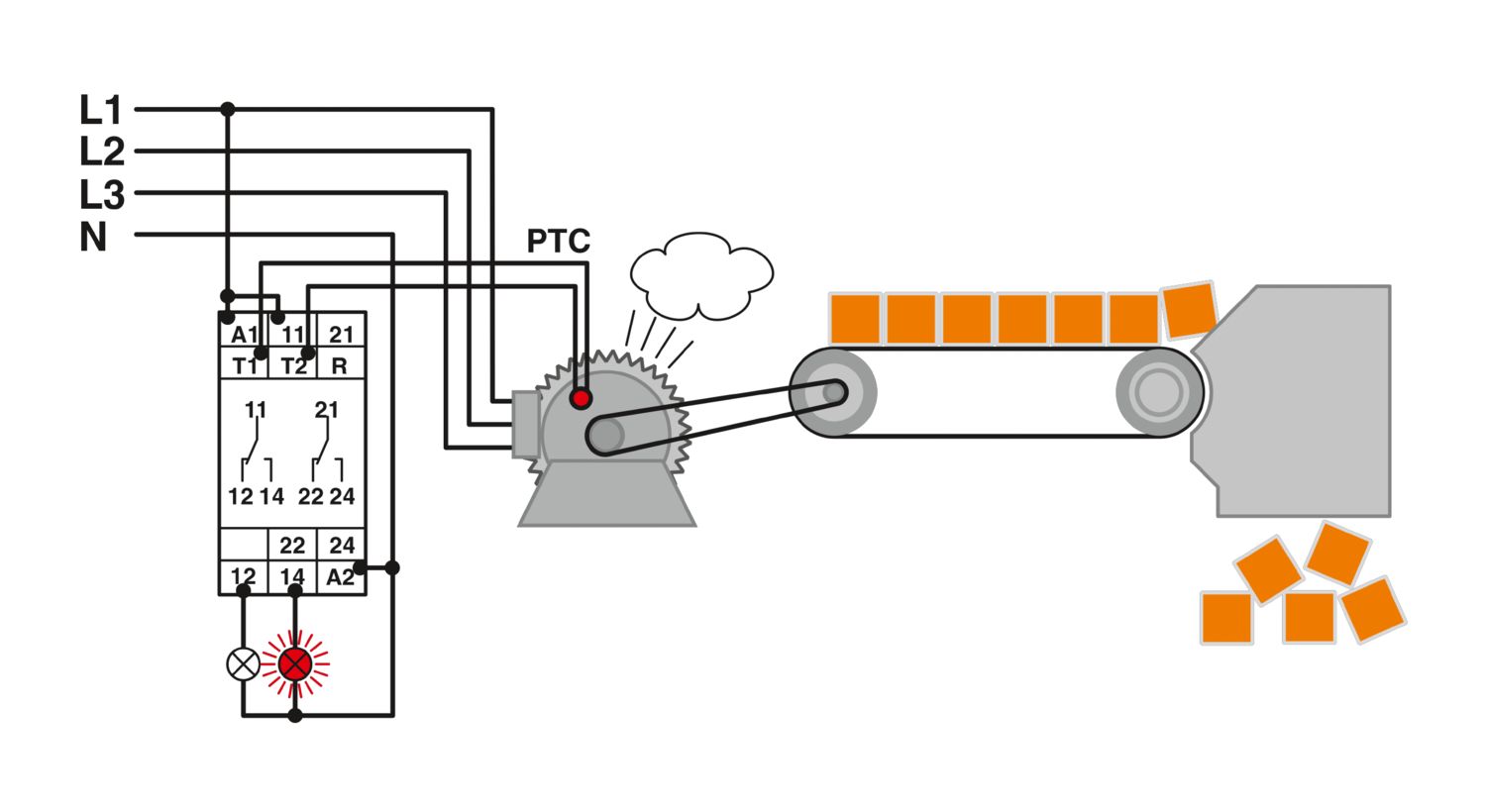

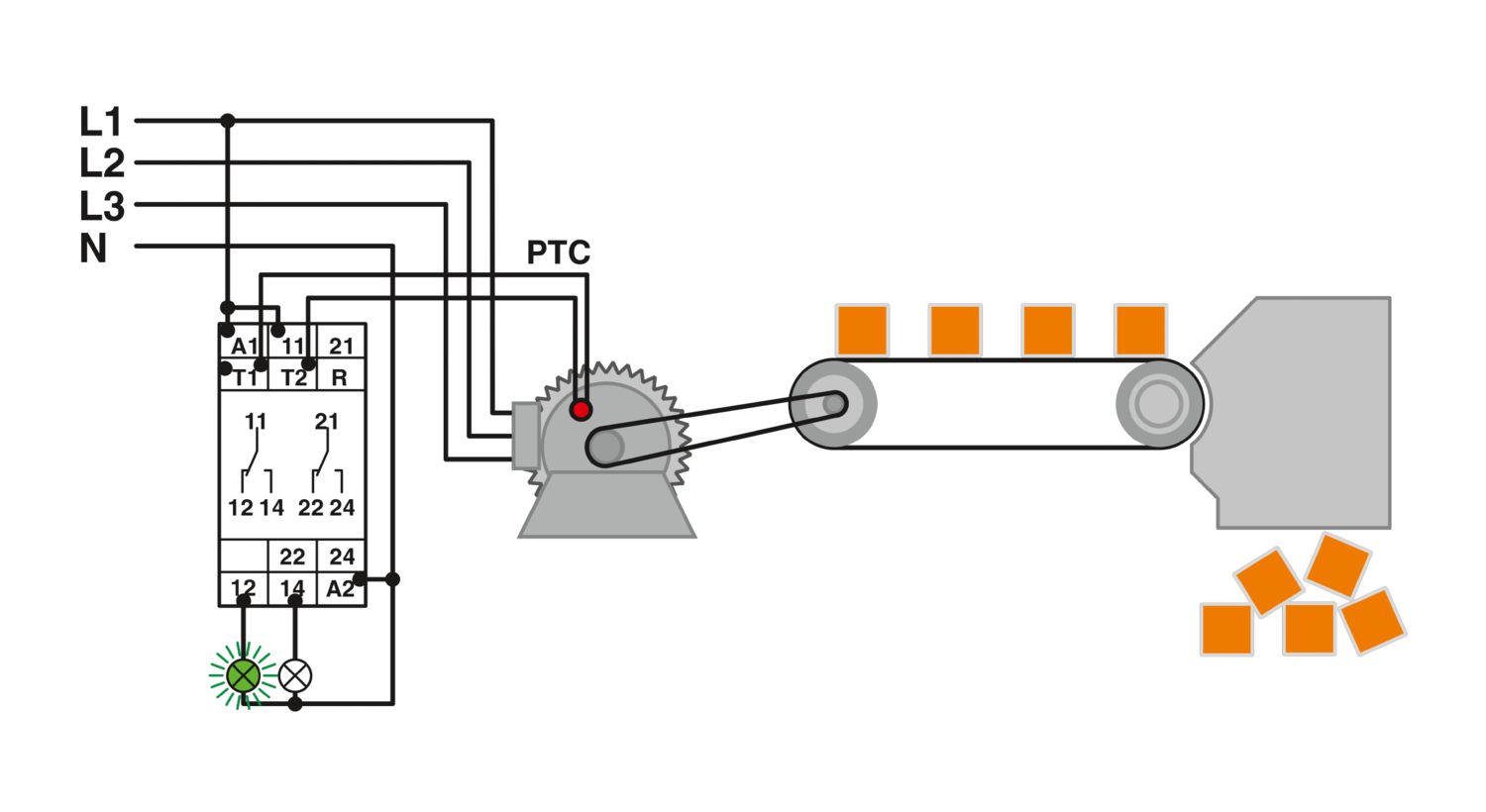

Überwachungsrelais zur Temperaturüberwachung von Motorwicklungen (maximal 6 PTC) mit Fehlerspeicher, für Temperaturfühler nach DIN 44081, Testfunktion mit integrierter Test/Reset-Taste, Versorgungsspannung wählbar über Powermodul, 2 Wechsler


Produktdetails


Die Anforderungen an Sicherheit und Anlagenverfügbarkeit steigen ständig - gleich in welcher Branche. Neben dem Maschinenbau und der chemischen Industrie werden auch in der Anlagen- und Automatisierungstechnik die Prozessabläufe immer umfangreicher. Auch an die Energietechnik werden ständig steigende Anforderungen gestellt.
Nur mit einer kontinuierlichen Überwachung wichtiger Netz- und Anlagenparameter lässt sich ein störungsfreier und somit wirtschaftlicher Betrieb erreichen. Um die Folgen der Fehler zu vermeiden oder in Grenzen zu halten, stehen für die unterschiedlichsten Überwachungsaufgaben elektronische Überwachungsrelais der EMD-Serie zur Verfügung.
Die Betriebszustände werden über farbige LEDs signalisiert, auftretende Fehler können über einen potenzialfreien Kontakt an eine Steuerung übertragen werden oder einen Anlagenteil abschalten. Einige Gerätevarianten sind mit Anlauf- und Auslöseverzögerung ausgestattet, um kurzzeitig Messwerte außerhalb des eingestellten Überwachungsbereiches zu tolerieren.



Nutzungsbeschränkung
EMV-Hinweis EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich

Produkttyp Temperaturüberwachungsrelais
Betriebsart 100 % ED
Lebensdauer mechanisch ca. 2x 107 Schaltspiele
Isolationseigenschaften
Überspannungskategorie III
Verschmutzungsgrad 2
Isolierung Basisisolierung

Lebensdauer elektrisch 2x 105 Schaltspiele bei ohmscher Last, 1000 VA
Bemessungsisolationsspannung 300 V
Bemessungsstoßspannung 4 kV
Versorgung
Versorgungsspannungsbereich 24 V AC ... 230 V AC (siehe Power-Module)
24 V DC (siehe Power-Module)
Nennleistungsaufnahme 2 VA (1,5 W)

Benennung Eingang Messeingang
Eingangsspannung maximal 7,5 V DC (Anschlussklemmen: T1 und T2)
Frequenzbereich 50 Hz ... 60 Hz
Temperaturkoeffizient maximal < 0,1 %/K
Ansprechwert ≥ 3,6 kΩ (Relais fällt ab)
Funktion Wicklungstemperaturüberwachung
Grundgenauigkeit ± 10 % (vom Skalenendwert)
Wiederholgenauigkeit ≤ 2 %
Summenkaltwiderstand < 1,5 kΩ
Rückfallwert ≤ 1,8 kΩ (Relais zieht an)
Kurzschlusserkennung < 20 Ω
Spannungseinfluss ≤ 1 %
Wiederbereitschaftszeit 500 ms
Steuern
Benennung Anschluss Anschluss einer externen Reset-Taste (potenzialfrei anzusteuernder Schließer)
Belastbarkeit Nicht belastbar
Leitungslänge max. 10 m

Schalten
Kontaktausführung 2 potenzialfreie Wechsler
Schaltspannung maximal 250 V AC (nach IEC 60664-1)
Abschaltleistung (ohmsche Last) maximal 750 VA (3 A/250 V AC, Modul angereiht, Abstand ≤ 5 mm)
1250 VA (5 A/250 V AC, Modul nicht angereiht, Abstand ≥ 5 mm)
Ausgangssicherung 5 A (flink)

Anschlussart Schraubanschluss
Abisolierlänge 8 mm
Leiterquerschnitt starr 0,5 mm² ... 2,5 mm²
Leiterquerschnitt flexibel 0,25 mm² ... 2,5 mm²
Leiterquerschnitt AWG 20 ... 14

Breite 22,5 mm
Höhe 90 mm
Tiefe 113 mm

Isolierstofftyp Gehäuse Polyamid PA, selbstverlöschend

Umgebungsbedingungen
Schutzart Gehäuse IP40 (Gehäuse)
Schutzart Anschlussklemmen IP20 (Anschlussklemmen)
Umgebungstemperatur (Betrieb) -25 °C ... 55 °C
-25 °C ... 40 °C (entspricht UL 508)
Umgebungstemperatur (Lagerung/Transport) -25 °C ... 70 °C
Klimaklasse 3K3 (nach EN 60721)
Zulässige Luftfeuchtigkeit (Betrieb) 15 % ... 85 %

CE
Zertifikat CE-konform
UL, USA / Kanada
Kennzeichnung UL/C-UL Listed UL 508

Niederspannungs-Richtlinie Konformität zur NS-Richtlinie
Elektromagnetische Verträglichkeit Konformität zur EMV-Richtlinie
Störabstrahlung EN 61000-6-3
Störfestigkeit EN 61000-6-2

Normen/Bestimmungen EN 50178

Montageart Tragschienenmontage
Montagehinweis auf Normschiene NS 35 nach EN 60715
Einbaulage beliebig

Artikelnummer 2866093
Verpackungseinheit 1 Stück
Mindestbestellmenge 1 Stück
Rabattgruppe G10
Produktschlüssel CK4141
Katalogseite Seite 255 (C-5-2019)
GTIN 4017918952716
Gewicht pro Stück (inklusive Verpackung) 144,8 g
Gewicht pro Stück (exklusive Verpackung) 142,7 g
Zolltarifnummer 85364900
Ursprungsland AT


ECLASS

ECLASS-9.0 27210129
ECLASS-10.0.1 27210129
ECLASS-11.0 27210129

ETIM

ETIM 8.0 EC002919

UNSPSC

UNSPSC 21.0 41112100

EAC

Zulassungs-ID: TR_TS_D_00573_c

EAC

Zulassungs-ID: RU*C-DE.*08.B.00010

UL Listed

Zulassungs-ID: FILE E 172140

cUL Listed

Zulassungs-ID: FILE E 172140

cULus Listed


China RoHS Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e
Keine Gefahrstoffe über den Grenzwerten

Kompatible Produkte



Ihre Vorteile

Testfunktion mit integrierter Test/Reset-Taste
Kurzschluss- und Leiterbruchüberwachung
Variabler Versorgungsspannungsbereich
