cULus Recognized
Zulassungs-ID: E60425-19770427| Nennspannung UN | Nennstrom IN | Querschnitt AWG | Querschnitt mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| 300 V | 30 A | 30 - 10 | ||
| Usegroup C | ||||
| 300 V | 30 A | 30 - 10 | ||
| Usegroup D | ||||
| 600 V | 5 A | 30 - 10 | ||

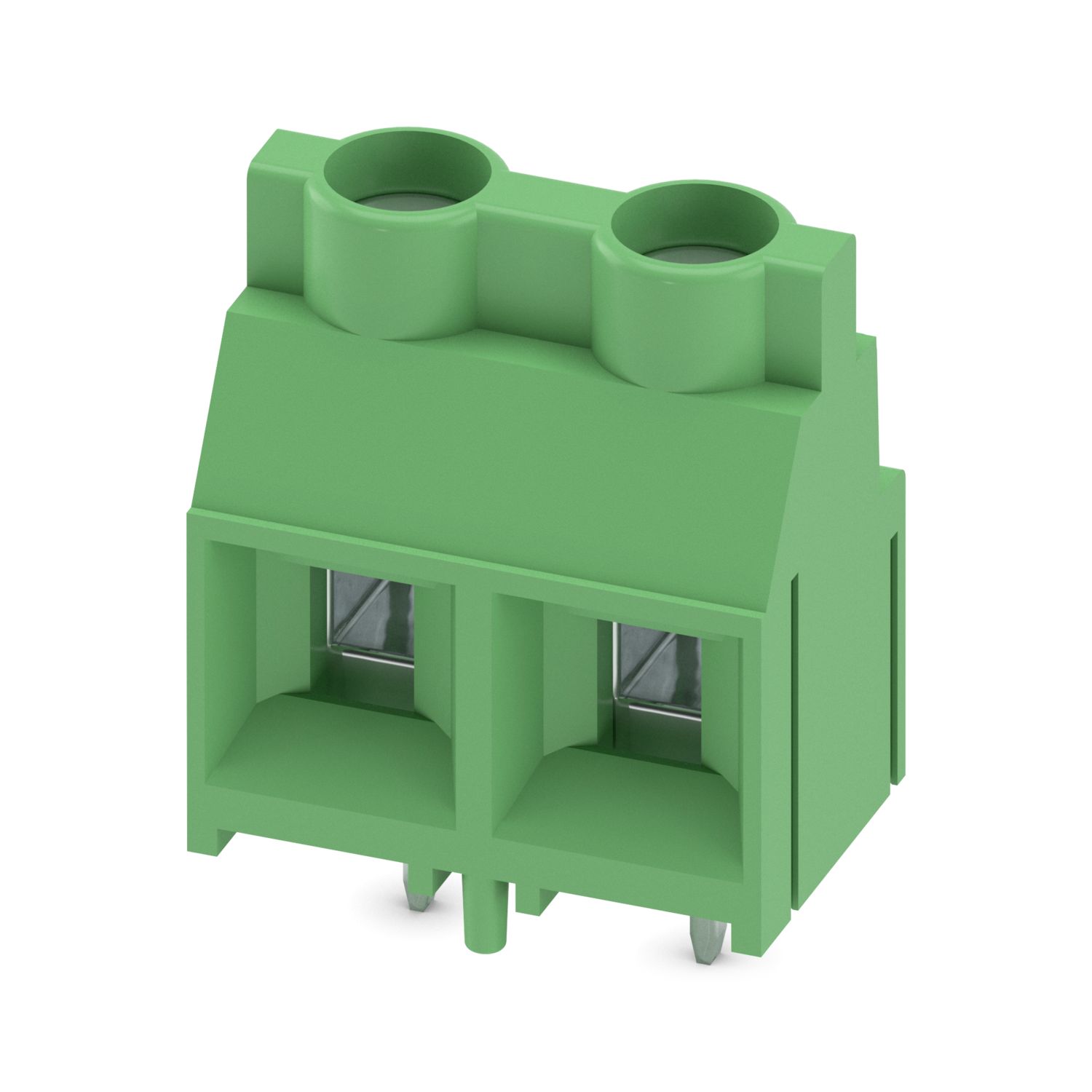

MKDSV 5/ 2-9,5
-
Leiterplattenklemme
1710072
Leiterplattenklemme, Nennstrom: 32 A, Bemessungsspannung (III/2): 1000 V, Nennquerschnitt: 4 mm2, Anzahl der Potenziale: 2, Anzahl der Reihen: 1, Polzahl pro Reihe: 2, Artikelfamilie: MKDSV 5, Rastermaß: 9,52 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: L Längsschlitz, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 5 mm, Anzahl der Lötpins pro Potenzial: 1, Verpackungsart: verpackt im Karton. Der Artikel ist zu unterschiedlichen Polzahlen anreihbar!
Produktdetails
| Produkttyp | Leiterplattenklemme |
| Produktfamilie | MKDSV 5 |
| Produktlinie | COMBICON Terminals L |
| Bauform | Leiterplattenklemme anreihbar |
| Polzahl | 2 |
| Rastermaß | 9,52 mm |
| Anzahl der Anschlüsse | 2 |
| Anzahl der Reihen | 1 |
| Anzahl der Potenziale | 2 |
| Pinlayout | Lineares Pinning |
| Anzahl Lötpins pro Potenzial | 1 |
| Eigenschaften | |
| Nennstrom IN | 32 A |
| Nennspannung UN | 1000 V |
| Bemessungsspannung (III/3) | 690 V |
| Bemessungsstoßspannung (III/3) | 8 kV |
| Bemessungsspannung (III/2) | 1000 V |
| Bemessungsstoßspannung (III/2) | 8 kV |
| Bemessungsspannung (II/2) | 1000 V |
| Bemessungsstoßspannung (II/2) | 6 kV |
| Anschlusstechnik | |
| Bauform | Leiterplattenklemme anreihbar |
| Nennquerschnitt | 4 mm² |
| Leiteranschluss | |
| Anschlussart | Schraubanschluss mit Zughülse |
| Leiterquerschnitt starr | 0,2 mm² ... 6 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt AWG | 24 ... 10 |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse | 0,25 mm² ... 4 mm² |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse | 0,25 mm² ... 4 mm² |
| 2 Leiter gleichen Querschnitts starr | 0,2 mm² ... 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel | 0,2 mm² ... 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. Aderendhülse ohne Kunststoffhülse | 0,25 mm² ... 0,75 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse | 0,5 mm² ... 2,5 mm² |
| Abisolierlänge | 8 mm |
| Antriebsform Schraubenkopf | Längsschlitz (L) |
| Anzugsdrehmoment | 0,5 Nm ... 0,6 Nm |
| Montageart | Wellenlöten |
| Pinlayout | Lineares Pinning |
| Materialangaben - Kontakt | |
| Hinweis | WEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201 |
| Material Kontakt | Cu-Legierung |
| Oberflächenbeschaffenheit | galvanisch verzinnt |
| Metalloberfläche Klemmstelle (Deckschicht) | Zinn (4 - 8 µm Sn) |
| Metalloberfläche Lötbereich (Deckschicht) | Zinn (4 - 8 µm Sn) |
| Materialangaben - Gehäuse | |
| Farbe (Gehäuse) | grün (6021) |
| Isolierstoff | PA |
| Isolierstoffgruppe | I |
| CTI nach IEC 60112 | 600 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12 | 850 |
| Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13 | 775 |
| Temperatur der Kugeldruckprüfung nach EN 60695-10-2 | 125 °C |
| Hinweis zur Anwendung | Für den sicheren Leiteranschluss ist stets ein definiertes Anzugsdrehmoment einzuhalten. Insbesondere bei zwei- und dreipoligen Leiterplattenklemmen kann der einzelne Lötstift pro Kontaktstelle dies nicht abfangen. Deswegen müssen die Klemmen beim Leiteranschluss abgestützt werden (mit der Hand fixiert, Abstützung am Gehäuse). |

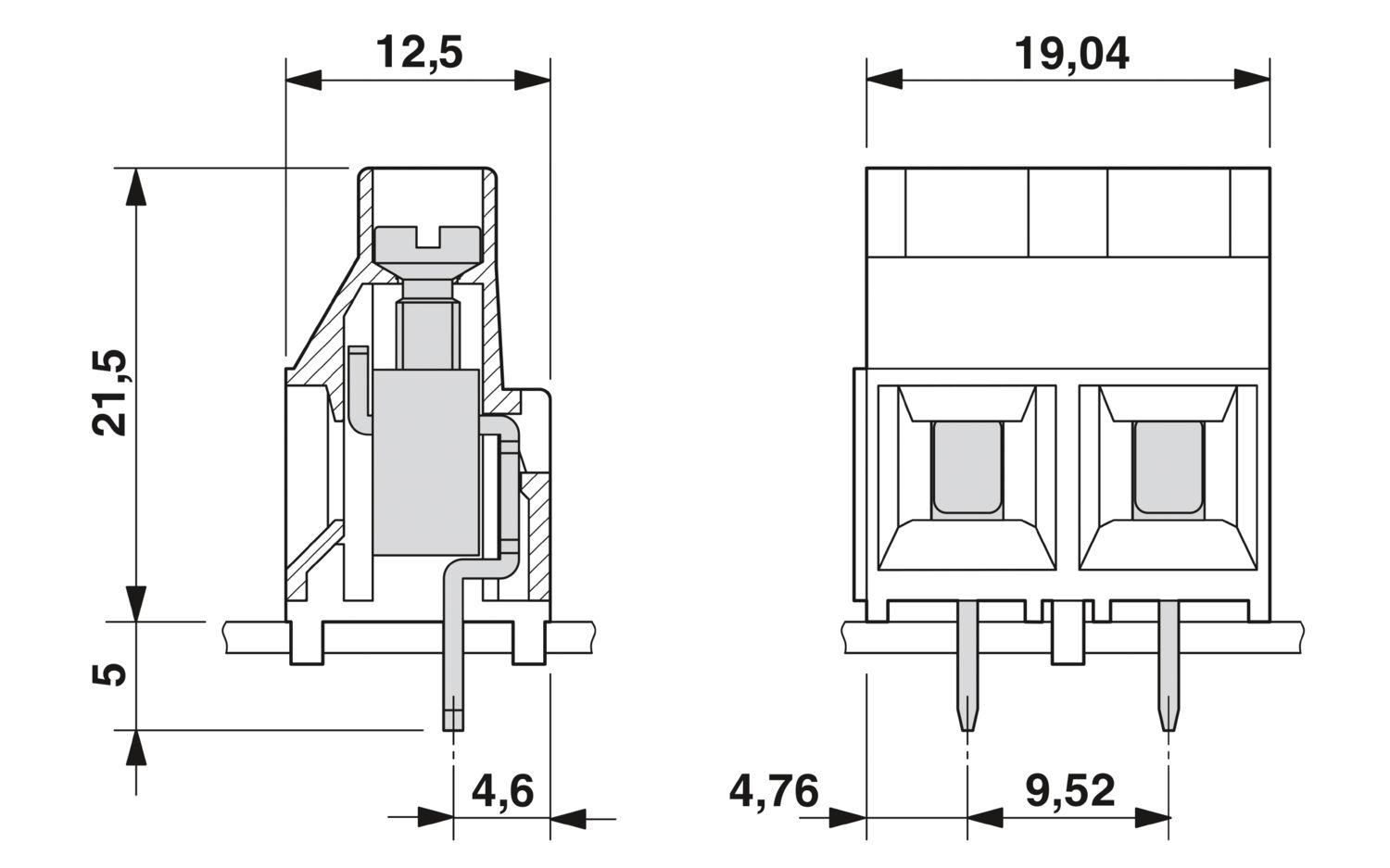

| Maßzeichnung |
|
| Rastermaß | 9,52 mm |
| Breite [w] | 19,04 mm |
| Höhe [h] | 26,5 mm |
| Länge [l] | 12,5 mm |
| Bauhöhe | 21,5 mm |
| Lötstiftlänge [P] | 5 mm |
| Stiftabmessungen | 0,9 x 0,9 mm |

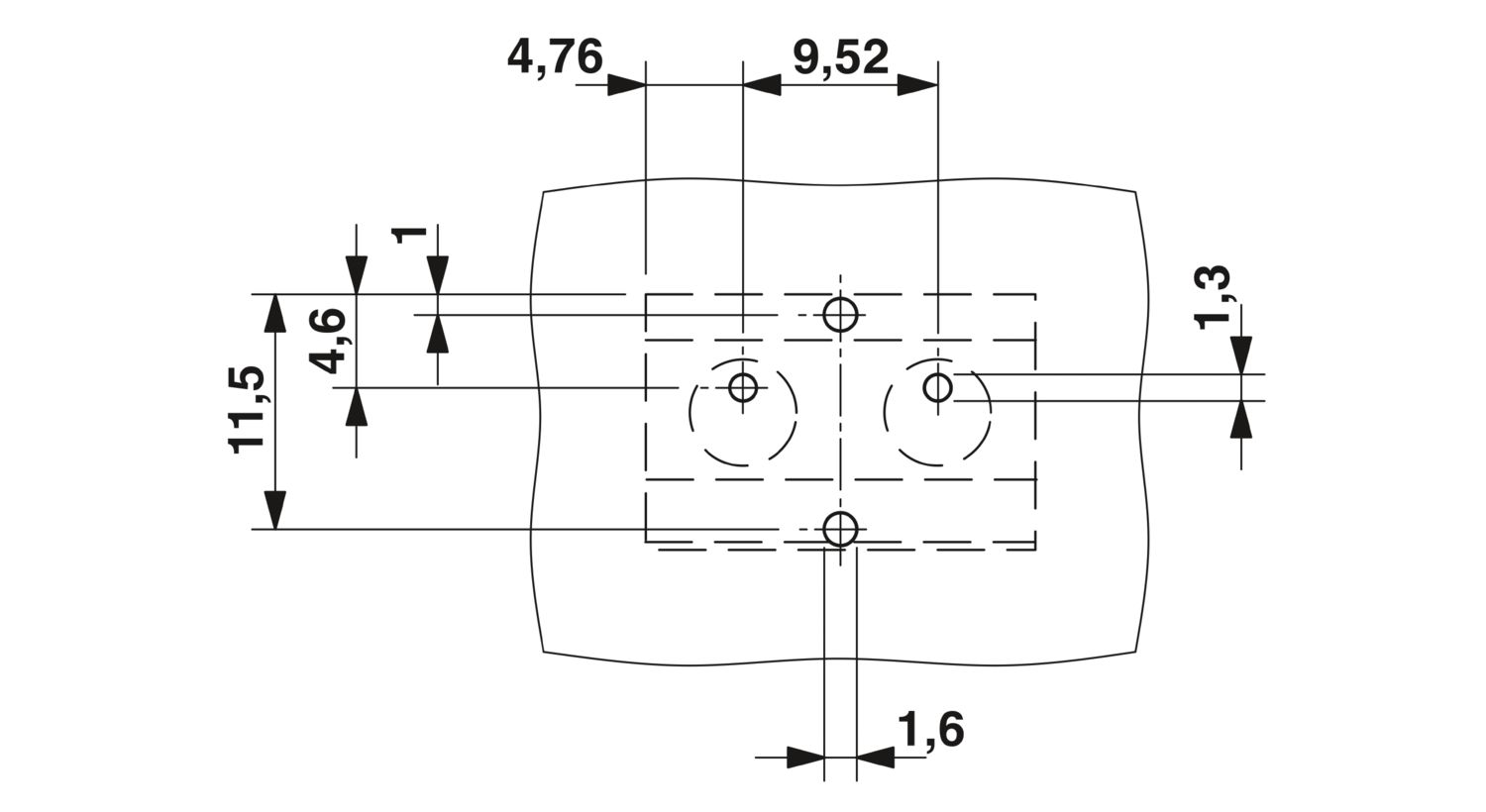

| Leiterplatten-Design | |
| Bohrlochdurchmesser | 1,3 mm |
| Prüfung auf Leiterbeschädigung und Lockerung | |
| Prüfspezifikation | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Ergebnis | Prüfung bestanden |
| Zugprüfung | |
| Prüfspezifikation | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Leiterquerschnitt/Leiterart/Zugkraft Sollwert/Istwert | 0,2 mm² / starr / > 10 N |
| 0,2 mm² / flexibel / > 10 N | |
| 6 mm² / starr / > 80 N | |
| 4 mm² / flexibel / > 60 N | |
| Erwärmungsprüfung | |
| Prüfspezifikation | DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10 |
| Anforderung Erwärmungsprüfung | Die Summe von Umgebungstemperatur und Erwärmung der Leiterplatten-Anschlussklemme darf die obere Grenztemperatur nicht überschreiten. |
| Kurzzeitstromfestigkeit | |
| Prüfspezifikation | DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10 |
| Isolationswiderstand | |
| Prüfspezifikation | DIN EN 60512-3-1:2003-01 |
| Isolationswiderstand benachbarte Pole | > 5 MΩ |
| Luft- und Kriechstrecken | | |
| Prüfspezifikation | DIN EN 60947-1 (VDE 0660-100):2015-09 |
| Isolierstoffgruppe | I |
| Kriechstromfestigkeit (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Bemessungsisolationsspannung (III/3) | 690 V |
| Bemessungsstoßspannung (III/3) | 8 kV |
| Mindestwert der Luftstrecke - inhomogenes Feld (III/3) | 8 mm |
| Mindestwert der Kriechstrecke (III/3) | 8 mm |
| Bemessungsisolationsspannung (III/2) | 1000 V |
| Bemessungsstoßspannung (III/2) | 8 kV |
| Mindestwert der Luftstrecke - inhomogenes Feld (III/2) | 8 mm |
| Mindestwert der Kriechstrecke (III/2) | 8 mm |
| Bemessungsisolationsspannung (II/2) | 1000 V |
| Bemessungsstoßspannung (II/2) | 6 kV |
| Mindestwert der Luftstrecke - inhomogenes Feld (II/2) | 5,5 mm |
| Mindestwert der Kriechstrecke (II/2) | 5,5 mm |
| Vibrationsprüfung | |
| Prüfspezifikation | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frequenz | 10 - 150 - 10 Hz |
| Sweep-Geschwindigkeit | 1 Oktave/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Beschleunigung | 5g (60,1 Hz ... 150 Hz) |
| Prüfdauer je Achse | 2,5 h |
| Prüfrichtungen | X-, Y- und Z-Achse |
| Glühdrahtprüfung | |
| Prüfspezifikation | DIN EN 60695-2-10 (VDE 0471-2-10):2014-04 |
| Temperatur | 850 °C |
| Einwirkdauer | 5 s |
| Alterung | |
| Prüfspezifikation | DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10 |
| Umgebungsbedingungen | |

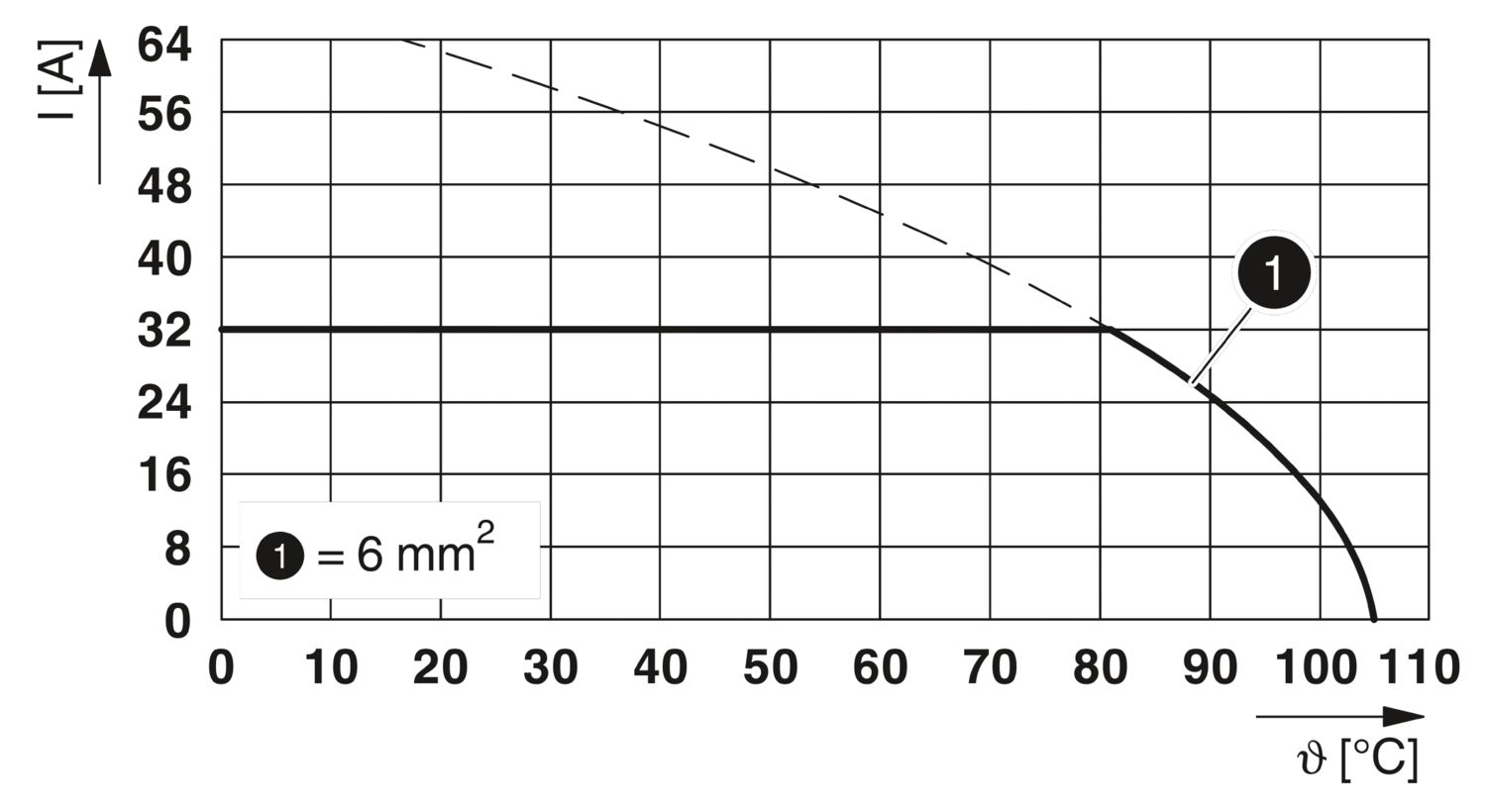

| Umgebungstemperatur (Betrieb) | -40 °C ... 105 °C (In Abhängigkeit der Strombelastbarkeits-/Derating-Kurve) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
| Relative Luftfeuchte (Lagerung/Transport) | 30 % ... 70 % |
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Verpackungsart | verpackt im Karton |
Ihre Vorteile
Bekanntes Anschlussprinzip erlaubt weltweiten Einsatz
Geringe Erwärmung durch höchste Kontaktkraft
Erlaubt den Anschluss von zwei Leitern

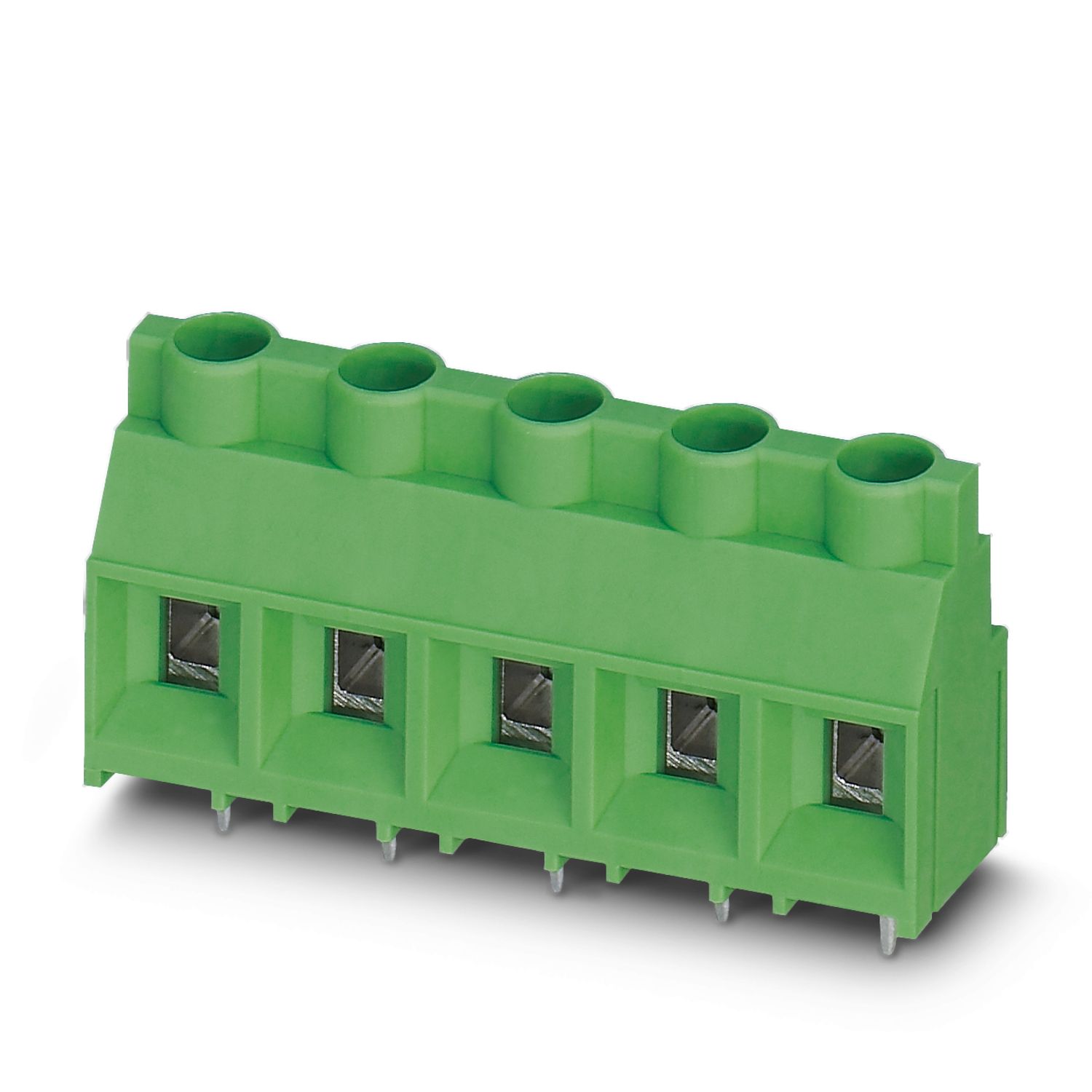

Seitliche Verrastung erlaubt individuelle Zusammenstellung unterschiedlicher Polzahlen
Verdrehschutzzapfen unterstützen die Positionierung auf der Leiterplatte
