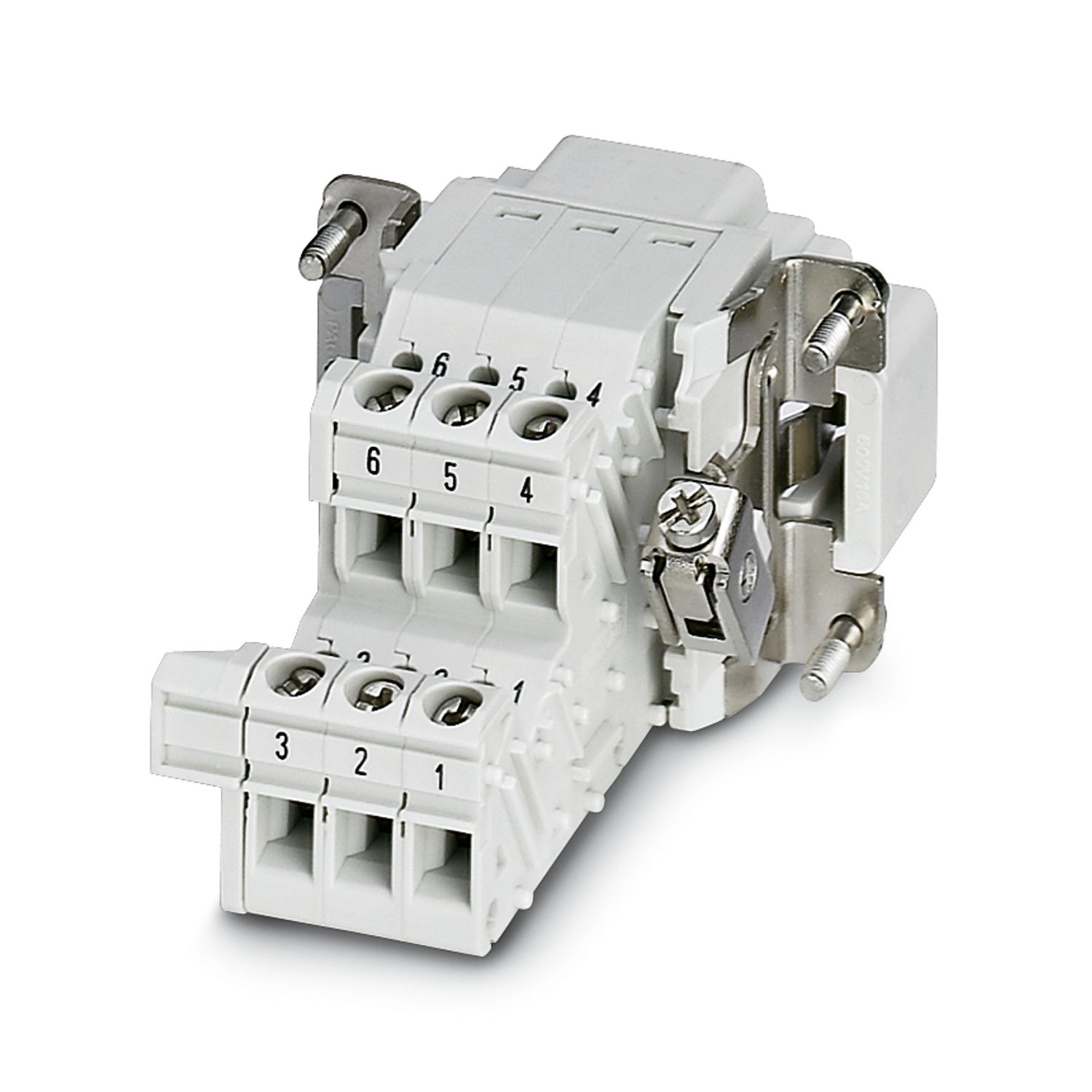

HEAVYCON Klemmenadapter, Stifteinsatz, Serie B6, 6-polig, für die linke Schaltschrankseite, Schraubanschluss
| Allgemein | Für HEAVYCON-ADVANCE-Anbauflansche und HEAVYCON-Anbaugehäuse der Bauform B6 |
| Allgemein | Steckverbinder dürfen nur last-/spannungslos betätigt werden |
| Produkttyp | Klemmenadapter |
| Produktfamilie | HC-B |
| Serie | HC-B |
| Bauform | B6 |
| Polzahl | 6 |
| Steckgesicht | 6+PE |
| Kontaktnummerierung | 1 - 6 |
| Ausführung | für die linke Schaltschrankseite |
| Schraubendreherklinge | 0,5 x 3,5 mm |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Bemessungsspannung (III/3) | 500 V |
| Bemessungsstoßspannung | 6 kV |
| Bemessungsstrom | 16 A |
| SCCR | 5 kA (UL 2237) |
| Anschlusstechnik | |
| Anschlusstechnik | Schraubanschluss |
| Anschluss gemäß Norm | IEC / EN |
| Leiteranschluss | |
| Anschlussquerschnitt | 0,5 mm² ... 2,5 mm² |
| Anschlussquerschnitt AWG | 20 ... 14 |
| Anzugsdrehmoment | 0,5 Nm ... 0,8 Nm |
| Abisolierlänge der Einzelader | 12 mm |

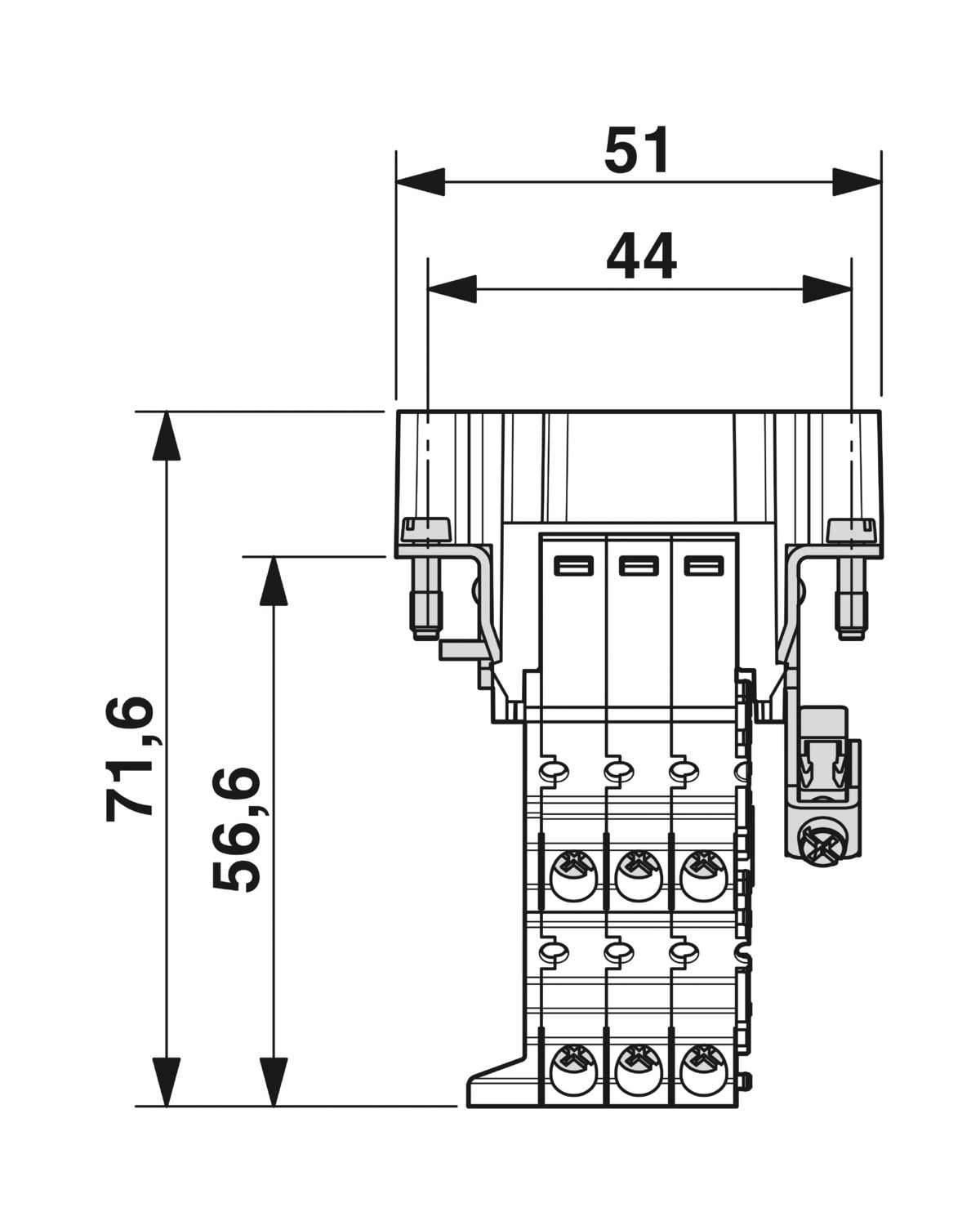

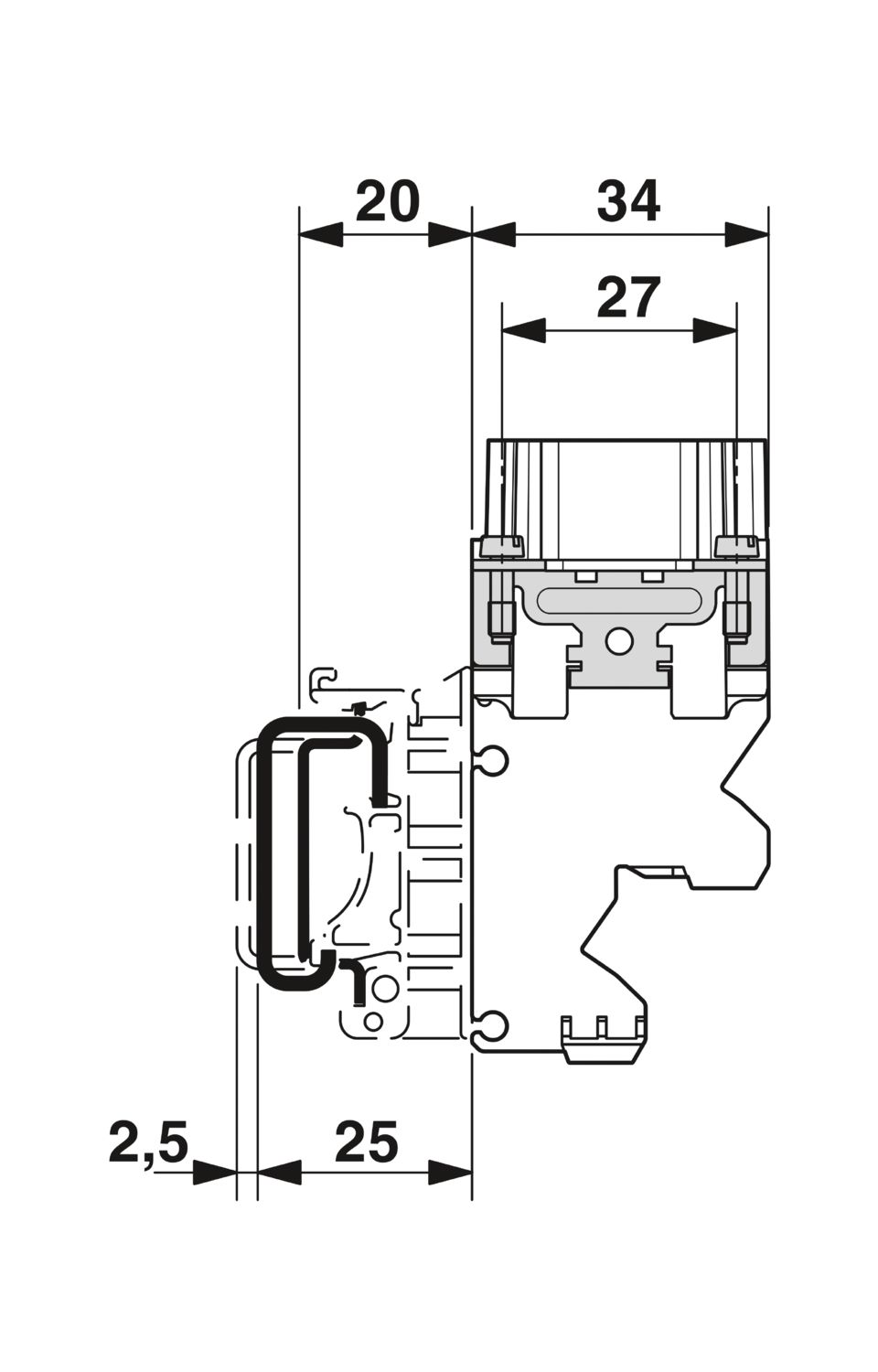

| Maßzeichnung |
|
| Breite | 34 mm |
| Höhe | 71,6 mm |
| Länge | 51 mm |
| Bohrlochabstand horizontal | 44 mm |
| Bohrlochabstand vertikal | 27 mm |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Material Kontakt | Kupferlegierung |
| Material Kontaktoberfläche | Ag |
| Material Kontaktträger | PA |
| Normen / Bestimmungen | PA |
| Abisolierlänge der Einzelader | 12 mm |
| Mechanische Daten | |
| Steckzyklen | ≥ 500 |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 125 °C |
| Bau- und Prüfvorschriften | DIN EN 61984 |
| DIN EN 60664 | |
| IEC 60352 | |
| Prüfungen | DIN EN 61984 |
| DIN EN 60664 | |
| IEC 60352 | |
| Prüfung | |
| Normen/Bestimmungen | PA: Brandschutz in Schienenfahrzeugen - Anforderungssätze R22, R23 und R24 nach DIN EN 45545-2 (Gefahrenniveau HL1 - HL3) |
| Montagehinweis | Der bestimmungsgemäße Gebrauch sieht den Einbau in ein Gehäuse mit Schutzart IP54 oder besser vor |
| Steckverbinder dürfen nur last-/spannungslos betätigt werden. |
| Nennspannung UN | Nennstrom IN | Querschnitt AWG | Querschnitt mm2 | |
|---|---|---|---|---|
| 600 V | 13 A | 22 - 14 |
| Nennspannung UN | Nennstrom IN | Querschnitt AWG | Querschnitt mm2 | |
|---|---|---|---|---|
| 600 V | 13 A | 22 - 14 |
| Nennspannung UN | Nennstrom IN | Querschnitt AWG | Querschnitt mm2 | |
|---|---|---|---|---|
| 600 V | 13 A | 22 - 14 |
| Nennspannung UN | Nennstrom IN | Querschnitt AWG | Querschnitt mm2 | |
|---|---|---|---|---|
| 600 V | 14 A | - 14 |
