ELR 1-SC-24DC/600AC-20
-
Halbleiterschütz
1032919

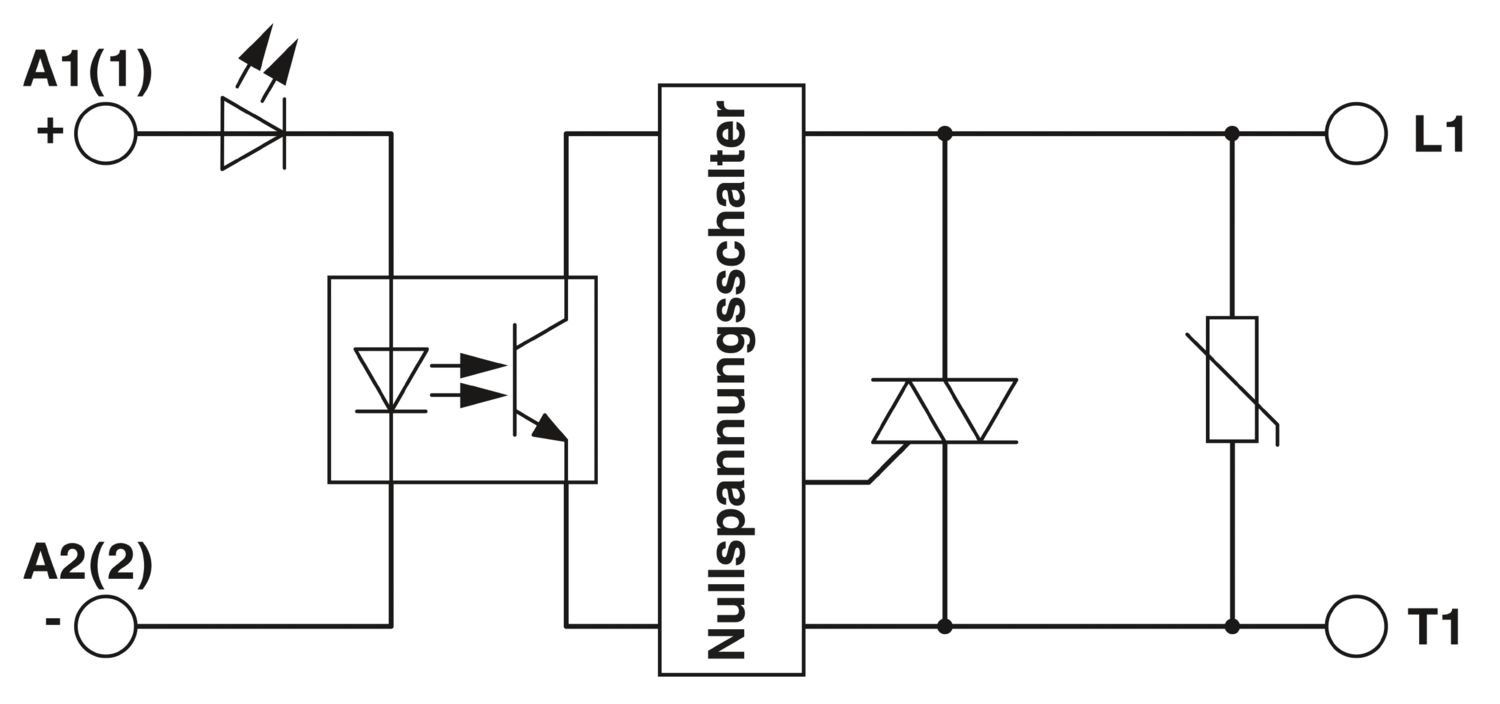

1-phasiges Halbleiterschütz, Eingangsspannung: 24 V DC, Ausgangsstrom: 20 A, Nullspannungsschalter
Produktdetails
| Produkttyp | Halbleiterschütz |
| Anzahl Phasen | 1 |
| Maximale Verlustleistung bei Nennbedingung | 20 W |
| Netzart | 1-phasig |
| Steuern | |
| Benennung Eingang | Steuereingang |
| Bemessungsbetätigungsspannung UC | 24 V DC |
| Betätigungsspannungsbereich | 4 V DC ... 32 V DC |
| Bemessungsbetätigungsstrom IC | ca. 12 mA |
| Schaltschwelle | ≤ 1 V DC ("0"-Signal) |
| ≥ 4 V DC ("1"-Signal) | |
| Betriebsspannungsanzeige | LED grün |
| Übertragungsfrequenz | 25 Hz |
| Lastausgang | |
| Betriebsspannungsbereich | 42 V AC ... 660 V AC |
| Bemessungsbetriebsstrom bei AC-51 | 20 A |
| Bemessungsbetriebsstrom bei AC-53a | 5 A (TA = 25 °C) |
| 5 A (TA = 40 °C) | |
| Spitzensperrspannung | 1200 V |
| Netzfrequenz | 45 Hz ... 65 Hz |
| Laststrombereich | 150 mA ... 20 A (siehe Derating) |
| Leckstrom | < 3 mA (im Aus-Zustand) |
| Restspannung | < 1 V |
| Stoßstrom | 325 A (t = 10 ms) |
| Grenzlastintegral | 525 A2s |
| Schutzbeschaltung | Varistor |
| Phasenwinkel cos phi min | 0,5 |
| Steuerkreis | |
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,5 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,5 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 18 ... 12 |
| Anzugsdrehmoment | 0,5 Nm ... 0,6 Nm |
| Lastkreis | |
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 12 mm |
| Schraubengewinde | M4 |
| Leiterquerschnitt starr | 2,5 mm² ... 6 mm² |
| Leiterquerschnitt flexibel | 1 mm² ... 4 mm² |
| Leiterquerschnitt AWG | 14 ... 10 |
| Schutzleiteranschluss | |
| Anschlussart | Ringkabelschuh |
| Schraubengewinde | M5 |
| Anzugsdrehmoment | 1,5 Nm |
| Betriebsspannungsanzeige | LED grün |
| Breite | 18 mm |
| Höhe | 110 mm |
| Tiefe | 103 mm |
| Farbe | grau (RAL 7042) |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -30 °C ... 70 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
| Normen / Bestimmungen | |
| Normen/Bestimmungen | EN 61000-4-2 |
| EN 61000-4-3 | |
| EN 61000-4-4 | |
| EN 61000-4-5 | |
| EN 55011 | |
| Montageart | Tragschienenmontage |
| Montagehinweis | anreihbar im Abstand ≥ 22,5 mm |
| Einbaulage | senkrecht (Tragschiene waagerecht) |
| Artikelnummer | 1032919 |
| Verpackungseinheit | 1 Stück |
| Mindestbestellmenge | 1 Stück |
| Rabattgruppe | I10 |
| Produktschlüssel | DK6831 |
| GTIN | 4055626537726 |
| Gewicht pro Stück (inklusive Verpackung) | 260,5 g |
| Gewicht pro Stück (exklusive Verpackung) | 255 g |
| Zolltarifnummer | 85364190 |
| Ursprungsland | MT |
ECLASS
| ECLASS-13.0 | 27371003 |
| ECLASS-15.0 | 27371003 |
ETIM
| ETIM 9.0 | EC000066 |
UNSPSC
| UNSPSC 21.0 | 39122300 |
| EU RoHS | |
| Erfüllt die Anforderungen nach RoHS-Richtlinie | Ja |
| Ausnahmeregelungen soweit bekannt | 6(c), 7(a), 7(c)-I |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-25
Eine artikelbezogene China RoHS Deklarationstabelle finden Sie im Downloadbereich zum jeweiligen Artikel unter „Herstellererklärung“. Für alle Artikel mit EFUP-E wird keine China RoHS Deklarationstabelle ausgestellt und benötigt.
|
| EU REACH SVHC | |
| Hinweis auf REACH-Kandidatenstoff (CAS-Nr.) | Lead (CAS-Nr.: 7439-92-1) |
| EF3.0 Klimawandel | |
| CO2e kg | 3,14 kg CO2e |
