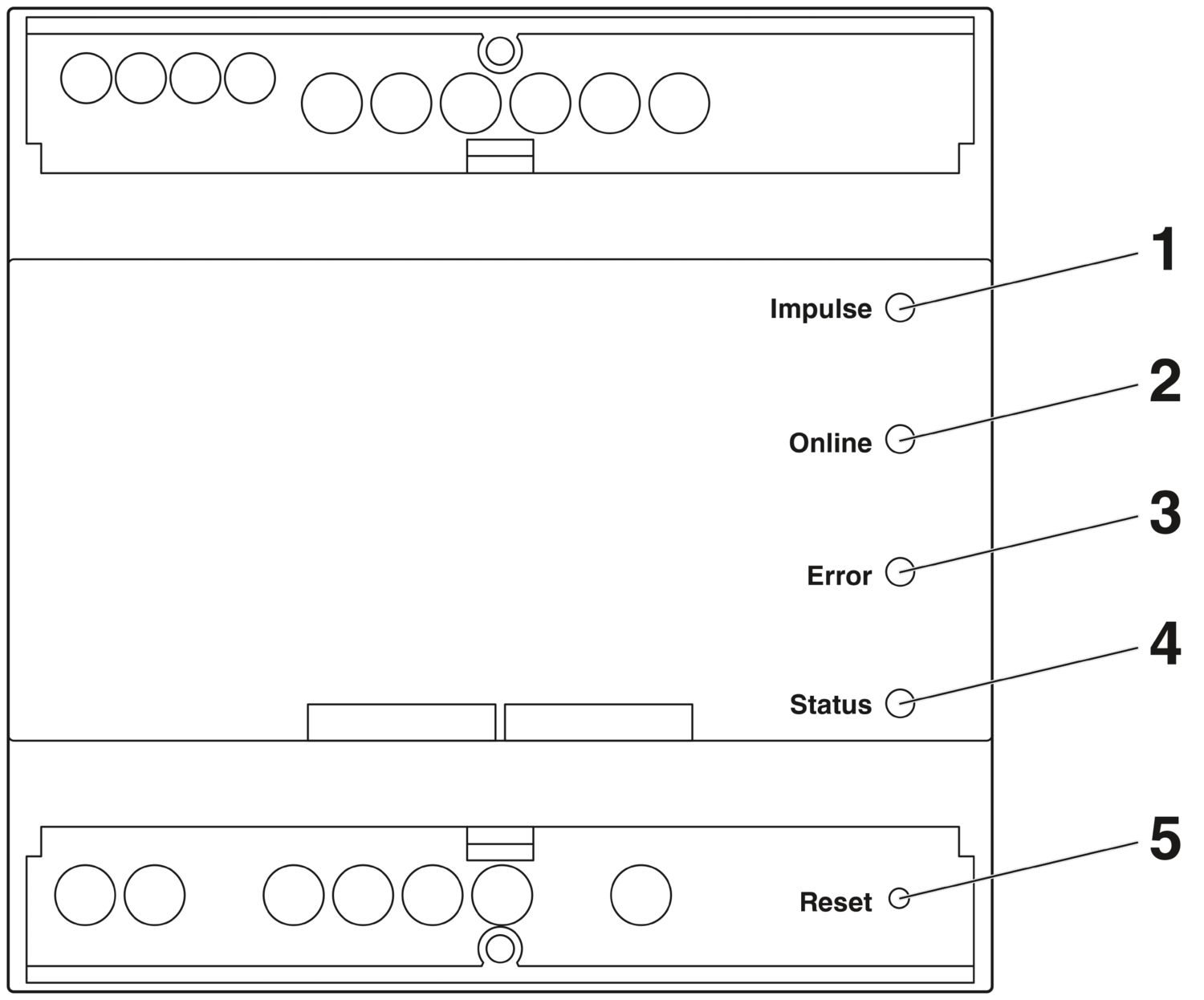

EEM-SB371-C - Messgerät - 1158947

Artikeleigenschaften

Produkttyp	Energiemessgerät
Produktfamilie	EMpro

Systemeigenschaften

IoT-Fähigkeit: PROFICLOUD
IoT-Plattform	PROFICLOUD
Unterstützt Cloud-Computing	ja
Protokoll / IP-Port	MQTT / 8883
	HTTPS / 443
Smart Services	Device Management Service
	Time Series Data Service
	EMMA Service

Elektrische Eigenschaften

Maximale Verlustleistung bei Nennbedingung	10 VA
Netzart	3-phasig (3- oder 4-Leiter), 2-phasig (2-Leiter) und 1-phasig (1-Leiter)
Galvanische Trennung
Prüfspannung	4 kV AC (50 Hz, 60 s)
Verschmutzungsgrad	2
Isolierung	verstärkte Isolierung
Galvanische Trennung Gehäuse gegen alle Potenziale IEC 61010-1
Normen/Bestimmungen	IEC 61010-1
Überspannungskategorie	III (300 V AC)
Überspannungskategorie		II (600 V AC)
Isolierung	verstärkte Isolierung
Galvanische Trennung Versorgung gegen alle anderen Potenziale IEC 61010-1
Normen/Bestimmungen	IEC 61010-1
Überspannungskategorie	III (300 V AC)
Überspannungskategorie		II (600 V AC)
Isolierung	verstärkte Isolierung
Galvanische Trennung Spannungsmesseingang gegen alle anderen Potenziale IEC 61010-2-030
Normen/Bestimmungen	IEC 61010-2-030
Messkategorie	III (300 V AC)
Messkategorie		II (600 V AC)
Isolierung	verstärkte Isolierung
Galvanische Trennung Digitale I/Os
Isolierung	Funktionsisolierung
Galvanische Trennung Kommunikationsschnittstelle
Isolierung	Funktionsisolierung
Versorgung
Versorgungsspannungsbereich	100 V AC ... 230 V AC (±20 %)
Versorgungsspannungsbereich		150 V DC ... 250 V DC (±20 %)
Leistungsaufnahme	≤ 4 W
Nennfrequenz	50 Hz ... 60 Hz (AC Sinus)

Eingangsdaten

Allgemein
Messprinzip	Echt-Effektivwertmessung
Messgröße	AC Sinus (50 Hz/60 Hz)
Erfassung von Oberschwingungen	bis zur 63. Harmonischen
Beschreibung des Eingangs	Digitaler Eingang nach IEC/EN 61131-2 (Typ 3)
Anzahl	1
Eingangssignal Spannung	24 V DC
Eingangssignal Spannung		0 V DC ... 30 V DC
Eingangssignal Strom	2 mA ... 15 mA
Absicherung	250 mA (flink)
Schutzbeschaltung	Schutz gegen DC-Fehlbeschaltung (max. 30 V)
Messen: Spannung

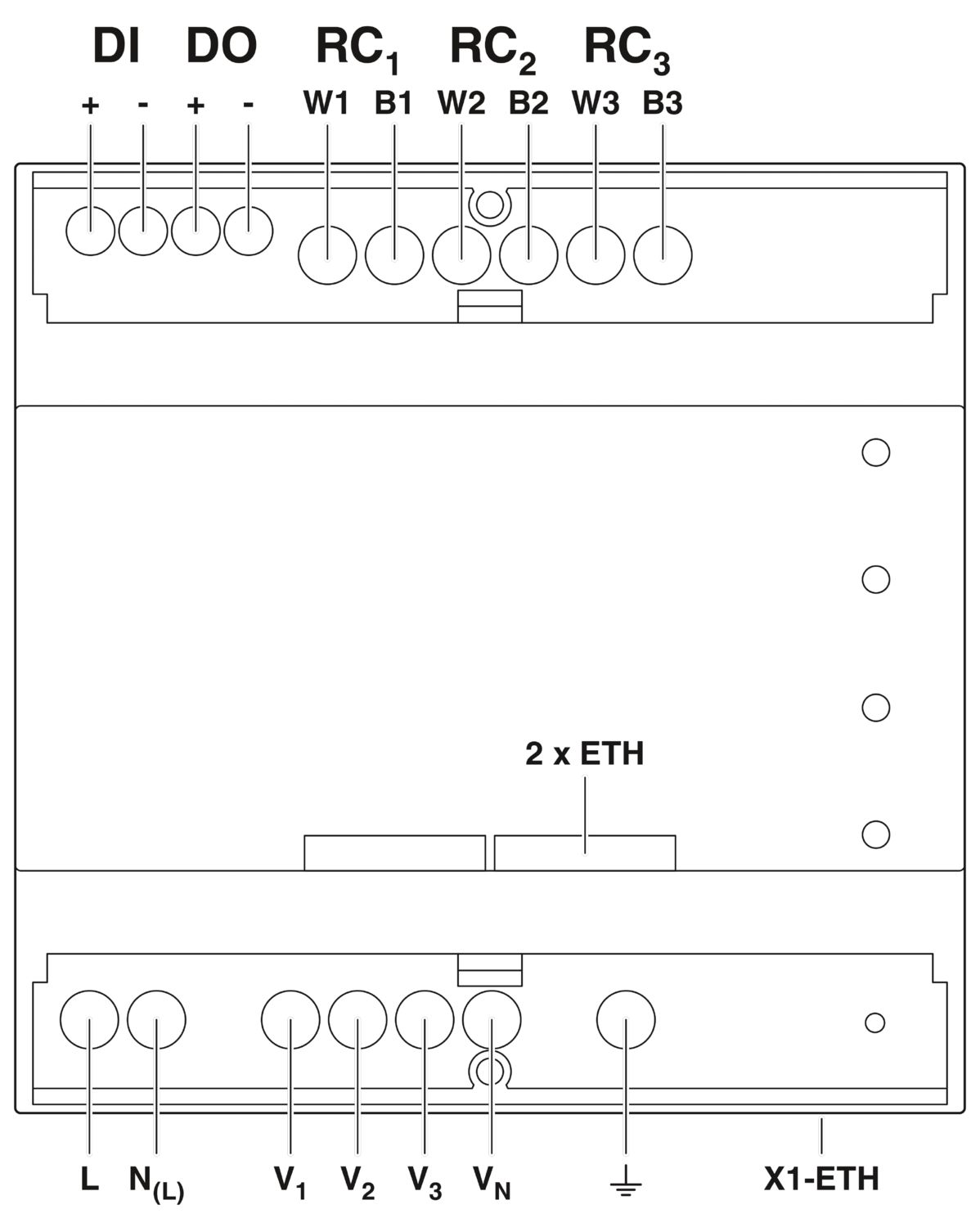

Benennung Eingang	Spannungsmesseingang V1, V2, V3
Eingangsspannungsbereich direkt	35 V AC ... 690 V AC (Phase/Phase)
Eingangsspannungsbereich direkt		20 V AC ... 400 V AC (Phase/Neutralleiter)
Eingangsspannungsbereich über externe Wandler	60 V AC ... 2000000 V AC (primär)
Eingangsspannungsbereich über externe Wandler		60 V AC ... 400 V AC (sekundär)
Überspannungsbelastbarkeit	760 V AC (Phase/Phase)
Genauigkeit	0,2 %
Leistungsaufnahme	< 2 VA
Messen: Strom
Benennung Eingang	Strommessung RC1, RC2, RC3
Eingangsstrom	≤ 400 A (Messstufe 1)
		≤ 4000 A (Messstufe 2)
		Übertragungsfaktor: 100 mV/1000 A bei Benutzung einer Phoenix Contact Spule
Eingangsmessbereich Spannung	500 µV ... 400 mV
Ansprechschwelle vom Messbereichsnennwert	5 A
Ansprechschwelle	500 µV (5 A)
Genauigkeit	0,5 %
Messen: Leistung
Genauigkeit	1 %
Wirkenergie (IEC 62053-21)	Klasse 1
Blindenergie (IEC 62053-23)	Klasse 2

Ausgangsdaten

Beschreibung des Ausgangs	Digitaler Ausgang nach IEC/EN 61131-2 (Typ 3)
Anzahl	1
Ausgangssignal Strom	≤ 100 mA
Ausgangssignal Spannung	24 V DC
Absicherung	250 mA (flink)
Schutzbeschaltung	Schutz gegen DC-Fehlbeschaltung (max. 30 V)

Anschlussdaten

Strom / Spannung / Versorgung
Anschlussart	Schraubanschluss
Abisolierlänge	8 mm
Schraubengewinde	M3
Leiterquerschnitt starr	0,2 mm² ... 6 mm²
Leiterquerschnitt flexibel	0,2 mm² ... 4 mm²
Leiterquerschnitt AWG	24 ... 10
Anzugsdrehmoment	0,5 Nm ... 0,6 Nm
Digitale I/O / Kommunikation
Anschlussart	Schraubanschluss
Abisolierlänge	7 mm
Schraubengewinde	M3
Leiterquerschnitt starr	0,14 mm² ... 2,5 mm²
Leiterquerschnitt flexibel	0,14 mm² ... 1,5 mm²
Leiterquerschnitt AWG	26 ... 14
Anzugsdrehmoment	0,5 Nm ... 0,6 Nm

Schnittstellen

Daten: Netzwerk-Schnittstelle
Kommunikationsprotokoll	Modbus/TCP
	REST
Anschlussart	RJ45
Daten: Netzwerk-Schnittstelle
Kommunikationsprotokoll	MQTT für Proficloud.io
Anschlussart	RJ45
Anzahl der Anschlüsse	2

Maße

Breite	90 mm
Höhe	80 mm
Tiefe	82 mm

Materialangaben

Farbe	grau (RAL 7042)

Umwelt- und Lebensdauerbedingungen

Umgebungsbedingungen
Schutzart (Gehäuse)	IP20 (Gehäuse)
Umgebungstemperatur (Betrieb)	-10 °C ... 55 °C
Umgebungstemperatur (Lagerung/Transport)	-40 °C ... 70 °C
Höhenlage	≤ 2000 m
Max. zul. Luftfeuchtigkeit (Betrieb)	≤ 95 % (nicht kondensierend)

Zulassungen

CE
Zertifikat	CE-konform
UKCA
Zertifikat	UKCA-konform
UL, USA / Kanada
Kennzeichnung	UL/C-UL Listed UL 61010-1
UL-Daten
Betriebsart	Verwendung in Innenräumen

Normen und Bestimmungen

Normen/Bestimmungen	IEC 61010-1
	IEC 61326-1
	IEC 61557-12

Montage

Montageart	Tragschienenmontage
Einbaulage	Tragschiene waagerecht

Artikelnummer	1158947
Verpackungseinheit	1 Stück
Mindestbestellmenge	1 Stück
Rabattgruppe	G10
Produktschlüssel	CMMC21
GTIN	4063151166014
Gewicht pro Stück (inklusive Verpackung)	312,29 g
Gewicht pro Stück (exklusive Verpackung)	408 g
Zolltarifnummer	90303100
Ursprungsland	DE

EU RoHS
Erfüllt die Anforderungen nach RoHS-Richtlinie	Ja
Ausnahmeregelungen soweit bekannt	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Eine artikelbezogene China RoHS Deklarationstabelle finden Sie im Downloadbereich zum jeweiligen Artikel unter „Herstellererklärung“. Für alle Artikel mit EFUP-E wird keine China RoHS Deklarationstabelle ausgestellt und benötigt.
EU REACH SVHC
Hinweis auf REACH-Kandidatenstoff (CAS-Nr.)	Lead (CAS-Nr.: 7439-92-1)
Hinweis auf REACH-Kandidatenstoff (CAS-Nr.)		Perfluorobutane sulfonic acid (PFBS) and its salts (CAS-Nr.: Nicht zutreffend)
SCIP	7a24eda0-1b14-4624-89bf-32244e5b2234
