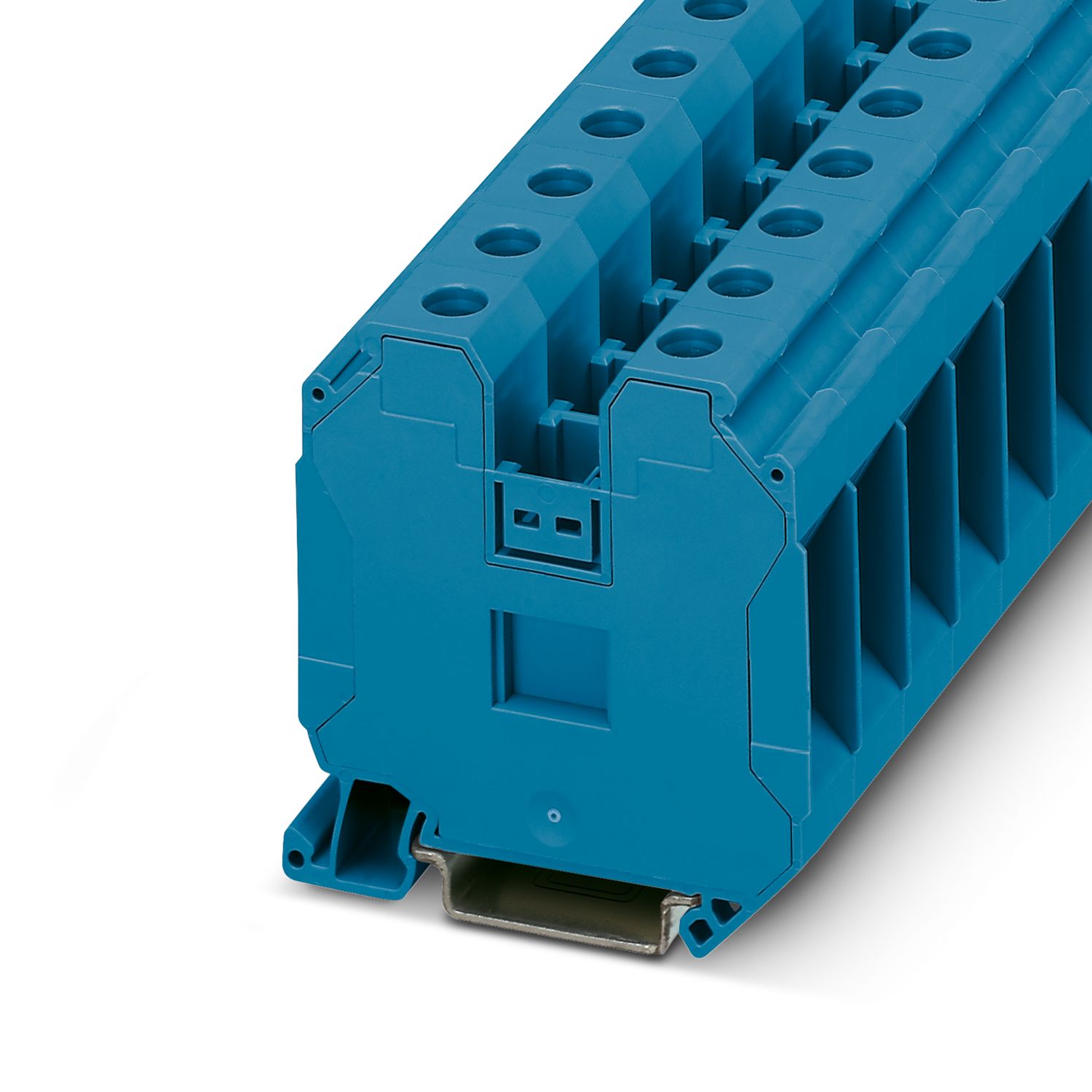

UT 35 BU - Durchgangsklemme

3044238

Durchgangsklemme, Nennspannung: 1000 V, Nennstrom: 125 A, Anzahl der Anschlüsse: 2, Anschlussart: Schraubanschluss, Bemessungsquerschnitt: 35 mm², Querschnitt: 1,5 mm² - 50 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: blau

Produktdetails

Produkttyp	Durchgangsklemme
Produktfamilie	UT
Anwendungsbereich	Bahnindustrie
	Maschinenbau
	Anlagenbau
	Prozessindustrie
Anzahl der Anschlüsse	2
Anzahl der Reihen	1
Potenziale	1
Isolationseigenschaften
Überspannungskategorie	III
Verschmutzungsgrad	3

Bemessungsstoßspannung	8 kV
Maximale Verlustleistung bei Nennbedingung	4,06 W

Anzahl der Anschlüsse pro Etage	2
Nennquerschnitt	35 mm²
Etage 1 oben 1 unten 1
Schraubengewinde	M6
Anzugsdrehmoment	3,2 ... 3,7 Nm
Abisolierlänge	18 mm
Lehrdorn	B9
Anschluss gemäß Norm	IEC 60947-7-1
Leiterquerschnitt starr	1,5 mm² ... 50 mm²
Leiterquerschnitt AWG	14 ... 0 (umgerechnet nach IEC)
Leiterquerschnitt flexibel	1,5 mm² ... 50 mm²
Leiterquerschnitt flexibel [AWG]	14 ... 0 (umgerechnet nach IEC)
Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse)	1,5 mm² ... 35 mm²
Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse)	1,5 mm² ... 35 mm²
2 Leiter gleichen Querschnitts starr	1,5 mm² ... 16 mm²
2 Leiter gleichen Querschnitts flexibel	1,5 mm² ... 10 mm²
2 Leiter gleichen Querschnitts flexibel m. Aderendhülse ohne Kunststoffhülse	1,5 mm² ... 10 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse	1,5 mm² ... 16 mm²
Nennstrom	125 A
Belastungsstrom maximal	150 A (bei 50 mm² Leiterquerschnitt)
Nennspannung	1000 V
Hinweis	Achtung: Im Downloadbereich finden Sie Artikelfreigaben, Anschlussquerschnitte und Hinweise zum Anschluss von Aluminiumleitern.
Nennquerschnitt	35 mm²

Bemessungsdaten (ATEX/IECEx)
Kennzeichnung	 II 2 GD Ex eb IIC Gb
Einsatzemperaturbereich	-60 °C ... 110 °C
Ex-bescheinigtes Zubehör	1205079 SZS 1,0X6,5 VDE
	3022276 CLIPFIX 35-5
	3022218 CLIPFIX 35
Auflistung Brücken	Steckbrücke / FBS 2-16 / 3005963
Brückendaten	98,5 A (35 mm²)
Temperaturerhöhung Ex	40 K (133,6 A / 35 mm²)
bei Brückung mit Brücke	690 V
Bemessungsisolationsspannung	630 V
Ausgang	(dauerhaft)
Etage Ex Allgemein
Bemessungsspannung	690 V
Bemessungsstrom	123 A
Belastungsstrom maximal	129 A
Durchgangswiderstand	0,08 mΩ
Anschlussdaten Ex Allgemein
Drehmomentbereich	3,2 Nm ... 3,7 Nm
Nennquerschnitt	35 mm²
Bemessungsquerschnitt AWG	2
Anschlussvermögen starr	1,5 mm² ... 50 mm²
Anschlussvermögen AWG	16 ... 1/0
Anschlussvermögen flexibel	1,5 mm² ... 35 mm²
Anschlussvermögen AWG	16 ... 2
2 Leiter gleichen Querschnitts starr	1,5 mm² ... 16 mm²
2 Leiter gleichen Querschnitts AWG starr	16 ... 6
2 Leiter gleichen Querschnitts flexibel	1,5 mm² ... 10 mm²
2 Leiter gleichen Querschnitts AWG flexibel	16 ... 8

Breite	16 mm
Deckelbreite	2,2 mm
Höhe	61,2 mm
Tiefe	65,1 mm
Tiefe auf NS 35/7,5	65,7 mm
Tiefe auf NS 35/15	73,2 mm

Farbe	blau (RAL 5015)
Brennbarkeitsklasse nach UL 94	V0
Isolierstoffgruppe	I
Isolierstoff	PA
Statischer Isolierstoffeinsatz in Kälte	-60 °C
Relativer Isolierstoff Temperatur Index (Elec., UL 746 B)	130 °C
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22	HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23	HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24	HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26	HL 1 - HL 3
Oberflächen Flammbarkeit NFPA 130 (ASTM E 162)	bestanden
Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662)	bestanden
Rauchgastoxität NFPA 130 (SMP 800C)	bestanden

Stoßspannungsprüfung
Prüfspannung Sollwert	9,8 kV
Ergebnis	Prüfung bestanden
Erwärmungsprüfung
Anforderung Erwärmungsprüfung	Temperaturerhöhung ≤ 45 K
Ergebnis	Prüfung bestanden
Kurzzeitstromfestigkeit 35 mm²	4,2 kA
Ergebnis	Prüfung bestanden
Betriebsfrequente Spannungsfestigkeit
Prüfspannung Sollwert	2,2 kV
Ergebnis	Prüfung bestanden

Mechanische Daten
Offene Seitenwand	Nein

Mechanische Festigkeit
Ergebnis	Prüfung bestanden
Befestigung auf dem Träger
Tragschiene/Befestigungsauflage	NS 35
Prüfkraft Sollwert	10 N
Ergebnis	Prüfung bestanden
Prüfung auf Leiterbeschädigung und Lockerung
Rotationsgeschwindigkeit	10 U/min
Umdrehungen	135
Leiterquerschnitt/Gewicht	1,5 mm² / 0,4 kg
	35 mm² / 6,8 kg
	50 mm² / 9,5 kg
Ergebnis	Prüfung bestanden

Nadelflammenprüfung
Einwirkdauer	30 s
Ergebnis	Prüfung bestanden
Schwingen/Breitbandrauschen
Prüfspezifikation	DIN EN 50155 (VDE 0115-200):2022-06
Spektrum	Lebensdauerprüfung Kategorie 2, am Drehgestell angebaut
Frequenz	f₁ = 5 Hz bis f₂ = 250 Hz
ASD-Pegel	6,12 (m/s²)²/Hz
Beschleunigung	3,12g
Prüfdauer je Achse	5 h
Prüfrichtungen	X-, Y- und Z-Achse
Ergebnis	Prüfung bestanden
Schocken
Prüfspezifikation	DIN EN 50155 (VDE 0115-200):2008-03
Schockform	Halbsinus
Beschleunigung	5g
Schockdauer	30 ms
Anzahl der Schocks je Richtung	3
Prüfrichtungen	X-, Y- und Z-Achse (pos. und neg.)
Ergebnis	Prüfung bestanden
Umgebungsbedingungen
Umgebungstemperatur (Betrieb)	-60 °C ... 110 °C (Betriebstemperaturbereich inkl. Eigenerwärmung, max. kurzzeitige Betriebstemperatur siehe RTI Elec.)
Umgebungstemperatur (Lagerung/Transport)	-25 °C ... 60 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C)
Umgebungstemperatur (Montage)	-5 °C ... 70 °C
Umgebungstemperatur (Betätigung)	-5 °C ... 70 °C
Zulässige Luftfeuchtigkeit (Betrieb)	20 % ... 90 %
Zulässige Luftfeuchtigkeit (Lagerung/Transport)	30 % ... 70 %

Anschluss gemäß Norm	IEC 60947-7-1

Montageart	NS 35/7,5
	NS 35/15

Kaufmännische Daten

Artikelnummer	3044238
Verpackungseinheit	50 Stück
Mindestbestellmenge	50 Stück
Rabattgruppe	B10
Produktschlüssel	BE1111
Katalogseite	Seite 187 (C-1-2019)
GTIN	4017918977566
Gewicht pro Stück (inklusive Verpackung)	59 g
Gewicht pro Stück (exklusive Verpackung)	55,72 g
Zolltarifnummer	85369010
Ursprungsland	TR

Klassifikationen

Zulassungen

Approval Specification Data
	Nennspannung U_N	Nennstrom I_N	Querschnitt AWG	Querschnitt mm²
	1000 V	125 A		1,5 - 35

Approval Specification Data
	Nennspannung U_N	Nennstrom I_N	Querschnitt AWG	Querschnitt mm²
	1000 V	125 A		1,5 - 35

Approval Specification Data
	Nennspannung U_N	Nennstrom I_N	Querschnitt AWG	Querschnitt mm²
Nur flexible Leiter	690 V	123 A		1,5 - 35
Nur starre Leiter	690 V	129 A		1,5 - 50

Approval Specification Data
	Nennspannung U_N	Nennstrom I_N	Querschnitt AWG	Querschnitt mm²
	600 V	150 A	14 - 1/0

Approval Specification Data
	Nennspannung U_N	Nennstrom I_N	Querschnitt AWG	Querschnitt mm²
Nur flexible Leiter	690 V	123 A		1,5 - 35
Nur starre Leiter	690 V	129 A		1,5 - 50

Approval Specification Data
	Nennspannung U_N	Nennstrom I_N	Querschnitt AWG	Querschnitt mm²
	600 V	150 A	14 - 1/0

Environmental product compliance

Kompatible Produkte

Zubehör

Ihre Vorteile

Die flexiblen Möglichkeiten der Reduzierbrückung im CLIPLINE complete-System finden Sie im Kapitel "Zubehör für das Reihenklemmensystem CLIPLINE complete"

Die einfache und zeitsparende Potenzialeinspeisung und -verteilung großer Ströme und Querschnitte bis 35 mm² mit Reduzierbrücken

Mit Hilfe der Reduzierbrücken lassen sich Klemmen unterschiedlicher Anschlusstechniken z. B. UT 35 Schraubklemme mit den Push-in Technology 2,5 Push-in Klemmen zu Einspeiseblöcken verbinden

Geprüft für Bahnanwendungen

EU RoHS
Erfüllt die Anforderungen nach RoHS-Richtlinie	Ja (Keine Ausnahmeregelungen)
