BC 71,6 DKL R D2,4 TCG BK
-
配备触摸屏的壳体盖板
1335856
DIN导轨壳体,可用于符合DIN 43880标准要求的配电板, 锁扣盖板(不可拆卸),内置电容式2.4"触摸屏, 分辨率: 320 x 240 像素, 接口: 4-wire SPI, 宽度: 71.6 mm, 高度: 45 mm, 深度: 13.5 mm
此產品需要其他產品才能運作。
必要的附件
產品細節
组装说明 | 请参阅下载区内的应用说明。 |
产品类型 | 盖板 |
外壳类型 | DIN导轨壳体,可用于符合DIN 43880标准要求的配电板 |
壳体系列 | BC |
产品系列 | BC 71,6.. |
型号 | 锁扣盖板(不可拆卸),内置电容式2.4"触摸屏 |
带通风口 | 否 |
显示器 | |
显示器类型 | TFT, IPS |
显示器类型 | 电容性 |
对角 | 2.4 '' / 6.1 cm (显示器) |
屏幕分辨率 | 320 x 240 像素 (QVGA) |
显示格式 | 3:4 |
显示照明型号 | LED,白色 |
控制器 | GT911 (Goodix) |
Interface | 4-wire SPI |
宽度 | 71.6 mm |
高度 | 45 mm |
深度 | 13.5 mm |
颜色 (外壳) | 黑色 (RAL 9005) |
阻燃等级,符合UL 94 | V0 |
CTI符合IEC 60112 | 600 |
外壳材料 | PC |
表面特性 | 未处理 |
振动测试 | |
规格 | IEC 60068-2-6:2007-12 |
频率 | 10 - 150 - 10 Hz |
扫描速率 | 1倍频程/分钟 |
振幅 | 0.15 mm (10 Hz ... 58.1 Hz) |
加速度 | 2g (58.1 Hz ... 150 Hz) |
每轴的测试周期 | 2.5 h |
测试方向 | X-, Y- 与 Z-轴 |
灼热线测试 | |
规格 | IEC 60695-2-11:2014-02 |
温度 | 850 °C |
暴露时间 | 30 s |
机械强度/滚桶 | |
规格 | IEC 60068-2-31:2008-05 |
下降高度 | 50 cm |
频率 | 50 |
冲击 | |
规格 | IEC 60068-2-27:2008-02 |
脉冲波形 | 半弦 |
加速度 | 15g |
电击时间 | 11 毫秒 |
每个方向的电击次数 | 3 |
测试方向 | X-, Y- 与 Z-轴 (正向与负向) |
防护等级(IP代码) | |
规格 | IEC 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08 |
环境条件 | |
要达到的最大IP编码 | IP20 |
环境温度(运行) | -20 °C ... 70 °C |
环境温度(存放/运输) | -30 °C ... 70 °C |
安装类型 | 与上部壳体锁紧 |
訂購號 | 1335856 |
件數/包裝 | 5 件數 |
最低訂購量 | 5 件數 |
產品密鑰 | ACHBAI |
GTIN | 4063151637569 |
每件的重量(含包裝) | 45.69 g |
每件的重量(不含包裝) | 40.5 g |
關稅稅率代號 | 84879090 |
產地 | DE |
ECLASS
ECLASS-13.0 | 27190603 |
ETIM
ETIM 9.0 | EC002779 |
UNSPSC
UNSPSC 21.0 | 31261500 |
EU RoHS | |
符合《歐盟 RoHS 物質指令要求》 | 是 (無豁免) |
China RoHS | |
Environment friendly use period (EFUP) |
EFUP-E
無超過限值的有害物質
|
EU REACH SVHC | |
《REACH 候選物質附註》(CAS編號) | 沒有物質超過重量的 0.1% |
相容的產品
-
-

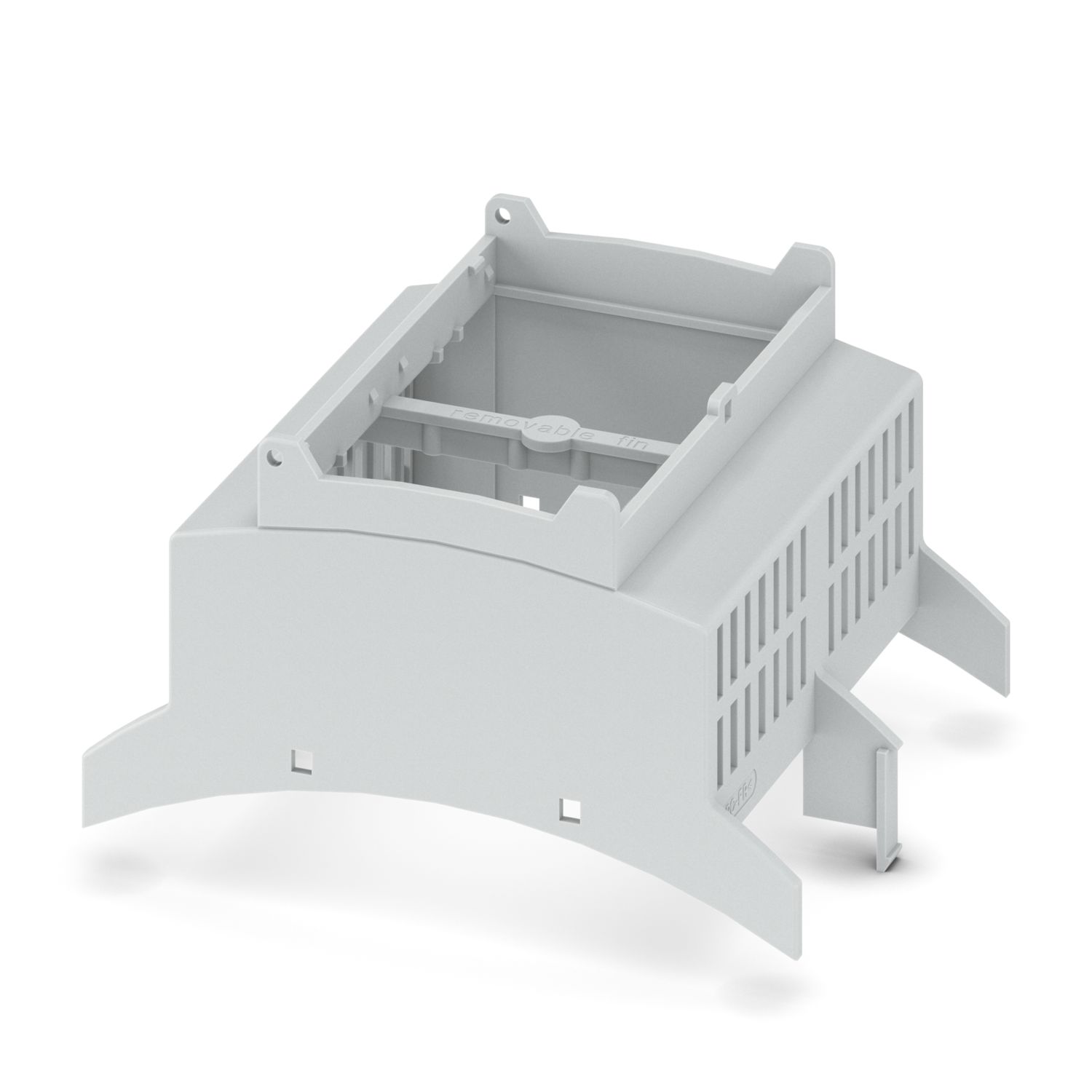

BC 71,6 OT U11 BK VPE160 - 上部壳体 1006942
-
BC 71,6 OT 2101 KMGY - 上部壳体 1016754
-
BC 71,6 OT 1010 KMGY MOQ100 - 上部壳体 1136628
-
BC 71,6 OT U11 YE - 上部壳体 1163769
-
BC 71,6 OT U22 WH - 上部壳体 1181628
-
BC 71,6 OT 0121 KMGY MOQ100 - 上部壳体 1226471
-
BC 71,6 OT 0121 KMGY - 上部壳体 2202302
-
BC 71,6 OT U11 BK - 上部壳体 2202539
-
BC 71,6 OT U22 BK - 上部壳体 2202988
-
BC 71,6 OT U11 KMGY - 上部壳体 2896050
-
BC 71,6 OT U22 KMGY - 上部壳体 2896063
-
BC 71,6 UT HBUS FS BK VPE160 - 安装基座壳体 1006950
-

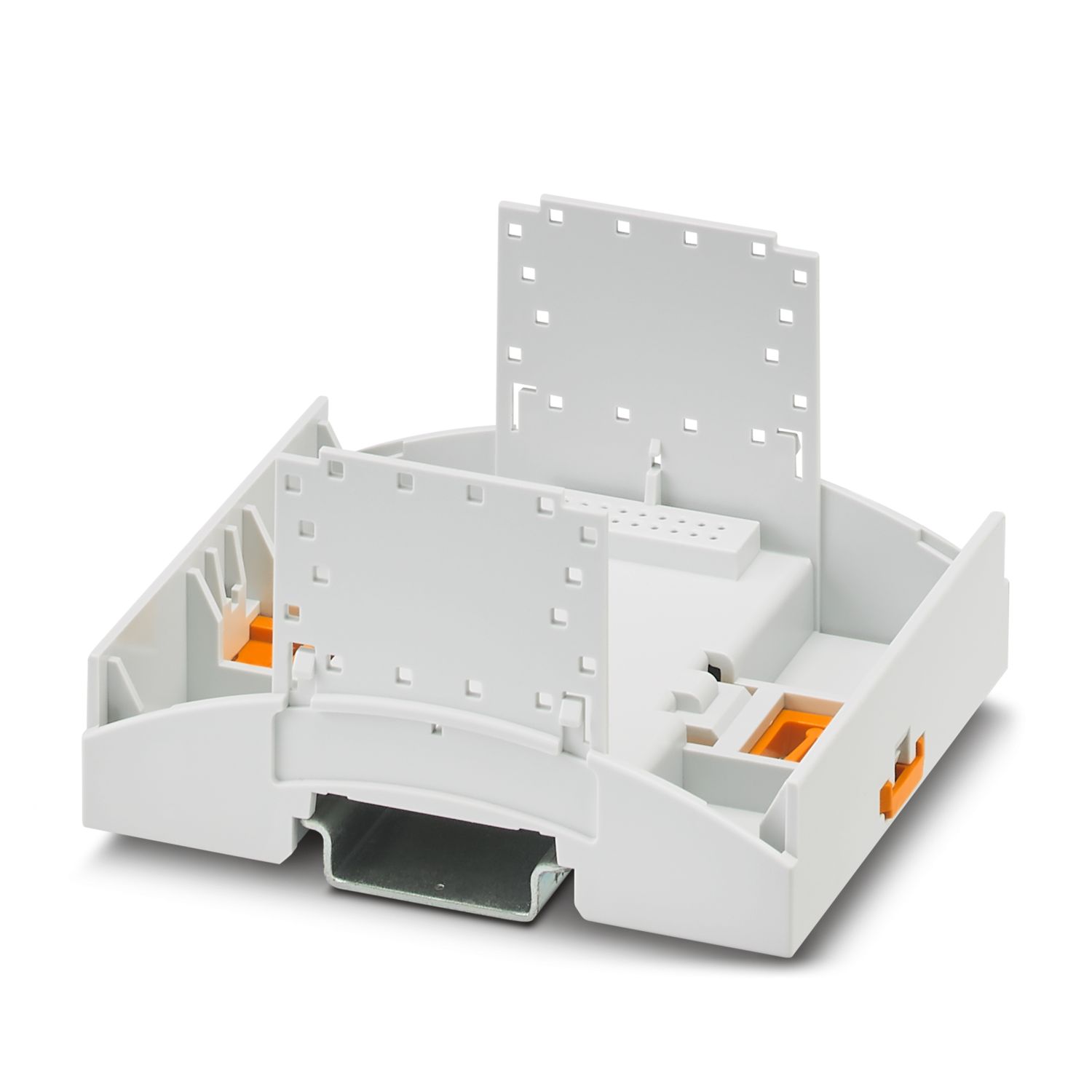

BC 71,6 UT HBUS KMGY - 安装基座壳体 1227344
-

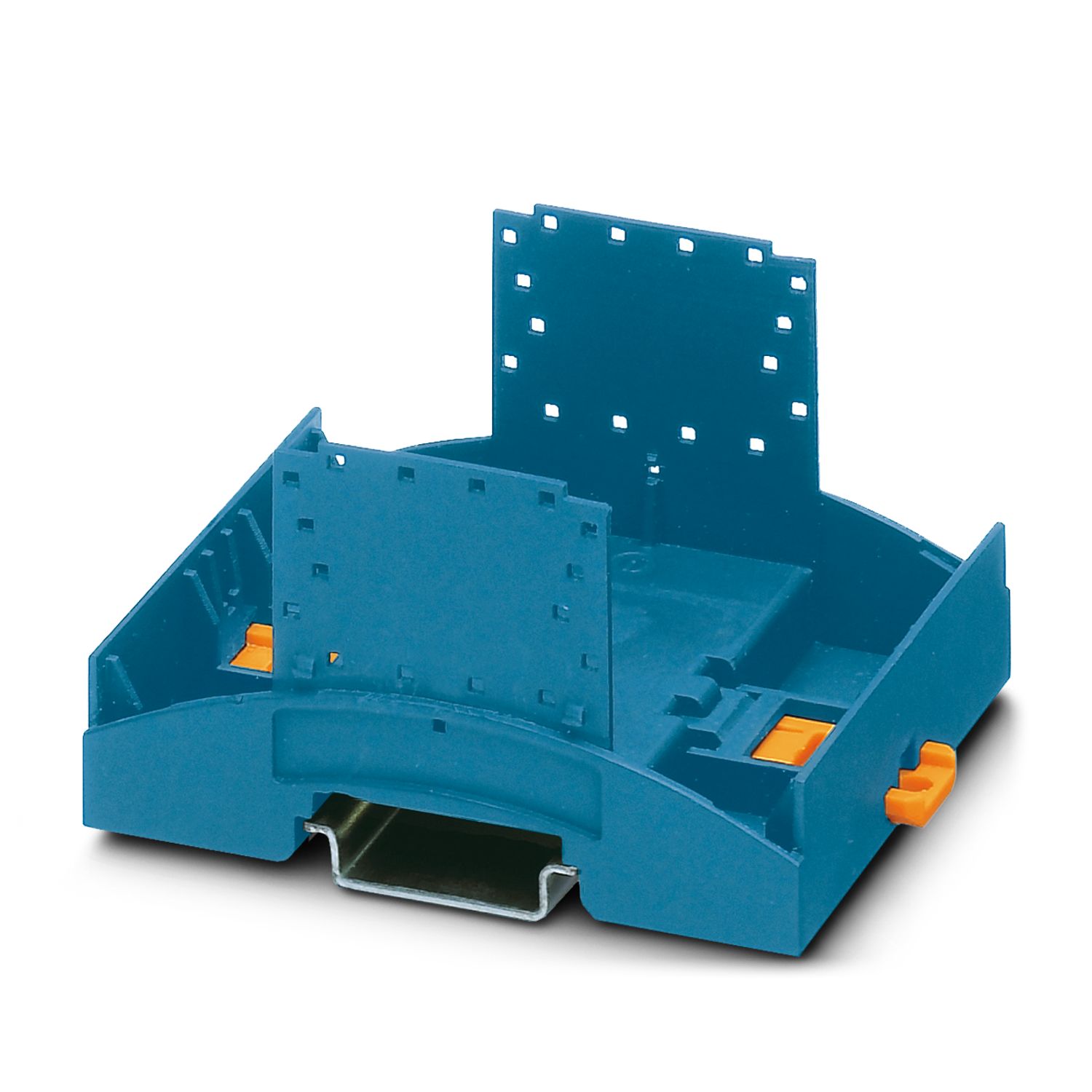

BC 71,6 UT HBUS FS BU VPE160 - 安装基座壳体 1738320
-
BC 71,6 UT HBUS BK - 安装基座壳体 2896267
-
HBUS8 71,6-8P-1S BK - DIN导轨连接器 1249065
-
HBUS 71,6-16P-1S BK - DIN导轨连接器 2896296
-
HBUS8-B SET BK - 保护盖 1252176
-
HBUS-B SET BK - 保护盖 2278173
-
PSTD 0,65X0,65/9-1-2,54 - 排针 1252180
-
PSTD 0,65X0,65/9-2,54 - 排针 2200700
-
PSTD 0,65X0,65/9-3IS-2,54 - 排针 1252178
-
PSTD 0,65X0,65/18-3IS-2,54 - 排针 2202993
-
FUSSRIEGEL 14,4 L30 SPERR OG - 底座锁扣 2896998
-

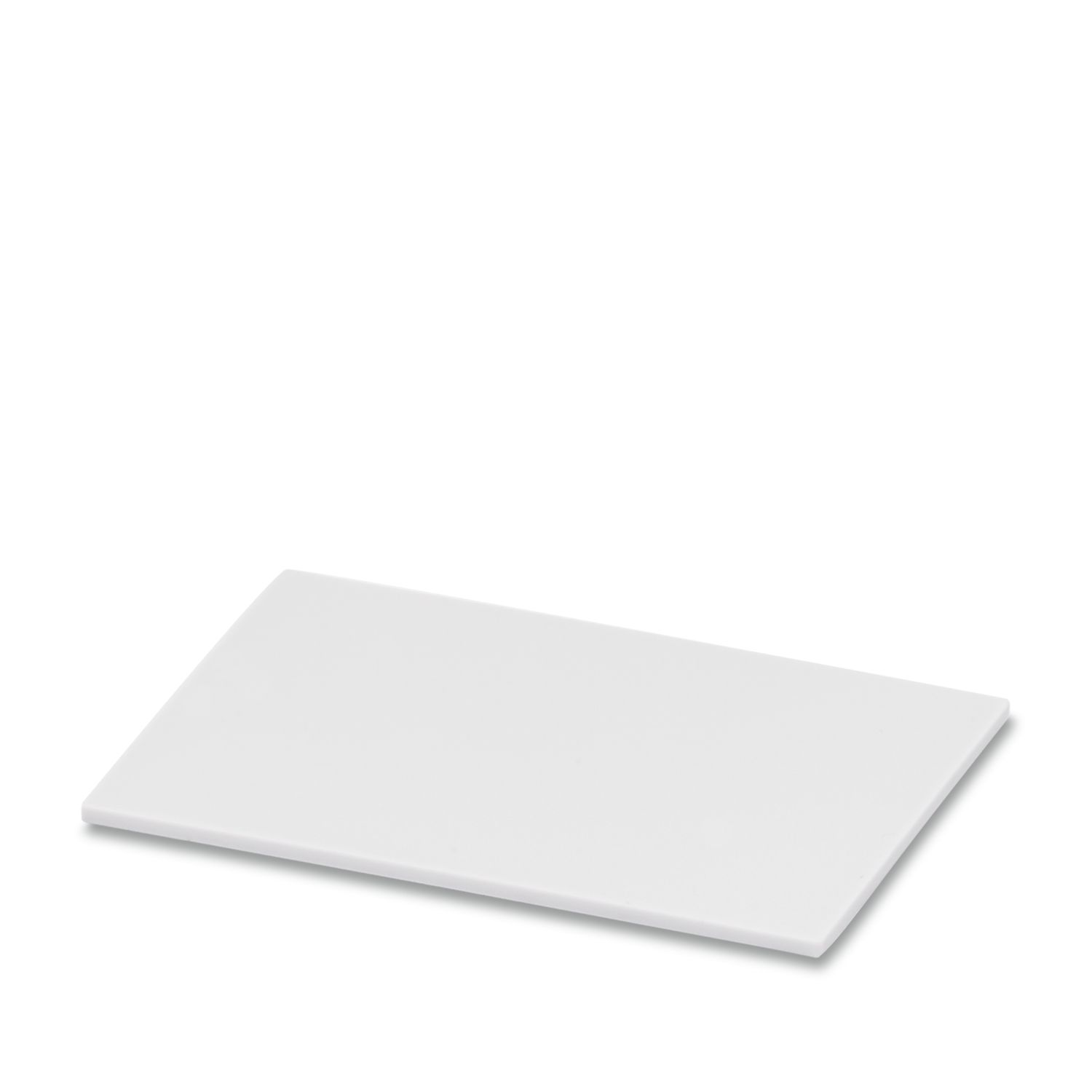

BC 71,6 PLATE KMGY - 插板 2201313
-
BC 17,6 HS 90 AL - 散热器 1754308
-
BC 35,6 HS 90 AL - 散热器 1754330
-
BC 35,6 HS 45 AL - 散热器 1754304
-
BC 53,6 HS 90 AL - 散热器 1754315
-
BC 53,6 HS 45 AL - 散热器 1754311
-
SHS M2,5X6 TX8 - 螺钉套件 1756991
您的優勢
内置2.4"触摸屏,可快速完成设备研发
有多种配备/不配备薄膜键盘的壳体可供选择,适合多种不同的设备要求
协调的壳体、键盘和显示屏设计
壳体盖板和上部部件可提供多种组合选项,灵活性极高
通过配置工具定制薄膜键盘
