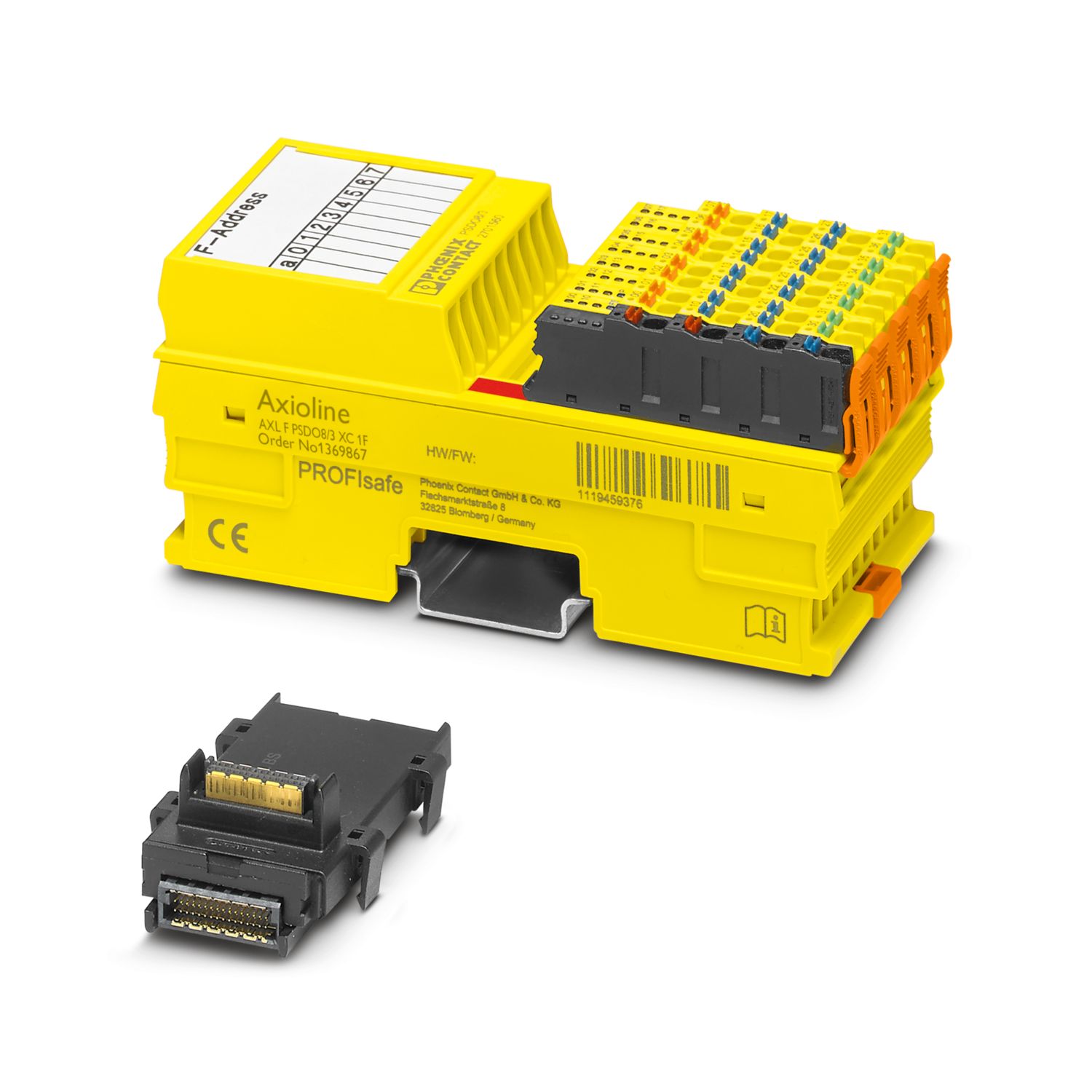

AXL F PSDO8/3 XC 1F - Veiligheidsmodule

1369867

Axioline F, digitaal uitgangsmoduul, Functionele veiligheid, PROFIsafe, uitsluitend voor aansluiting op Phoenix Contact- of Siemens-besturing, digitale uitgangen: 4 (bij 2-kanaals gebruik), 8 (bij 1-kanaals gebruik), 2 A, aansluittechniek: 2-, 3-draads, beschermklasse: IP20

Gratis download beschikbaar. Downloads

Productdetails

Breedte	53,6 mm
Hoogte	126,1 mm
diepte	54 mm
aanwijzing m.b.t. opgave van afmetingen	Afmetingen

Opmerking met betrekking tot de toepassing
Opmerking met betrekking tot de toepassing	Uitsluitend voor industrieel gebruik

Axioline F-localbus
Aansluitmethode	Bus base module

Moduul
ingangsadressen	5 byte
uitgangsadressen	5 byte
vraag naar parameterdata	22 byte ((I- en F-parameter))
behoefte aan configuratiegegevens	10 byte

digitaal:
benaming uitgang	digitale uitgangen
Aansluitmethode	insteekveerdruktechniek
Aansluittechniek	2-, 3-draads
Aantal uitgangen	4 (bij 2-kanaals gebruik)
	8 (bij 1-kanaals gebruik)
	8
beveiligingsschakeling	overbelastingsbeveiliging, vrijloopbeveiliging voor inductieve belastingenontlaadschakeling voor het versneld ontladen van capacitieve belastingen
uitgangsspanning	24 V DC
uitgangsstroom	max. 2 A (per kanaal)
	max. 1,5 A (Per kanaal volgens CUL_US)
	max. 4 A (per groep)
	max. 3 A (Per groep volgens CUL_US)
	max. 8 A (Totaalstroom van alle uitgangen; neem hiervoor de aanwijzingen van het handboek in acht)
	max. 6 A (Totaalstroom volgens CUL_US)
maximale uitgangsstroom per kanaal	2 A
maximale uitgangsstroom per moduul	8 A
toelaatbare kabellengte	max. 1000 m (Totaal aanvoer- en retourleiding)
gedrag bij overbelasting	de desbetreffende uitgang wordt afgeschakeld en er wordt een diagnosemelding gegenereerd

Producttype	IO-componenten
Productfamilie	Axioline F
toepassing	Functionele veiligheid
	PROFIsafe
	uitsluitend voor aansluiting op Phoenix Contact- of Siemens-besturing
bouwvorm	modulair

Maximale vermogensdissipatie tijdens nominaal bedrijf	4 W
overdrachtsmedium	Koper
Potentialen
beveiligingsschakeling	polariteitsbeveiliging, EMC-beveiligingsschakeling, onderspanningsmeting
Potentialen: voeding van de Axioline F-localbus (U_Bus)
voedingsspanning	5 V DC (via bussokkelmoduul)
stroomopname	max. 280 mA
	typ. 260 mA (alle uitgangen afgesteld; voeding door U_O von 19,2 V DC ... 30 V DC)
Potentialen: voeding voor digitale uitgangsmodulen (U_O)
voedingsspanning	24 V DC
voedingsspanningsbereik	19,2 V DC ... 30 V DC (inclusief alle toleranties, inclusief rimpel)
stroomopname	typ. 25 mA (alle uitgangen; voeding uit U_O met 30 V DC; zonder voeding van de actoren)

Aansluittechniek
Benaming aansluiting	Axioline F-stiftconnector
Aderaansluiting
Aansluitmethode	Push-in-aansluiting
Aderdoorsnede massief	0,2 mm² ... 1,5 mm²
Aderdoorsnede soepel	0,2 mm² ... 1,5 mm²
Aderdoorsnede AWG	24 ... 16
Axioline F-stiftconnector
Aansluitmethode	Push-in-aansluiting
Aderdoorsnede massief	0,2 mm² ... 1,5 mm²
Aderdoorsnede soepel	0,2 mm² ... 1,5 mm²
aderdoorsnede AWG	24 ... 16

Omgevingsomstandigheden
omgevingstemperatuur (bedrijf)	-35 °C ... 60 °C (inbouwpositie: naar keuze)
beschermklasse	IP20
Luchtdruk (bedrijf)	70 kPa ... 108 kPa (tot max. 3000 m boven zeeniveau)
luchtdruk (opslag/transport)	66 kPa ... 108 kPa (tot max. 3500 m boven zeeniveau)
Omgevingstemperatuur (opslag/transport)	-40 °C ... 85 °C
Toelaatbare luchtvochtigheid (bedrijf)	10 % ... 75 % (gemiddeld, 85 % incidenteel, geen condens)
toelaatbare luchtvochtigheid (opslag/transport)	10 % ... 75 % (geen condens)

beveiligingsklasse	III (IEC 61140, EN 61140, VDE 0140-1)

ATEX
Codering	 II 3 G Ex ec IIC T4 Gc
Certificaat	UL 22 ATEX 2909X
Normreferenties	EN IEC 60079-0, EN IEC 60079-7
IECEx
Codering	Ex ec IIC T4 Gc
Certificaat	IECEx ULD 22.0036X
Normreferenties	IEC 60079-0 Ed. 7, IEC 60079-7 Ed. 5.1
UKEX
Codering	 II 3 G Ex ec IIC T4 Gc
Certificaat	UL23UKEX2855X
Normreferenties	EN IEC 60079-0, EN IEC 60079-7
CCC / China-Ex
Codering	Ex ec IIC T4 Gc
Certificaat	2023122310116913
Normreferenties	EN IEC 60079-0, EN IEC 60079-7
UL, VS / Canada
Codering	cULus
Certificaat	E238705
UL Ex, VS / Canada
Codering	Class I, Zone 2, AEx ec IIC T4, Ex ec IIC T4 Gc X
	Class I, Division 2, Groups A, B, C, D, T4
Certificaat	E366272
Normreferenties	UL 60079-0, Ed. 7 / CSA C22.2 NO. 60079-0, Ed. 4
	UL 60079-7, Ed. 5 / CSA C22.2 NO. 60079-7, Ed. 2
Simulatietest voor het milieu
Codering	G3
Certificaat	ISA-S71.04

montagetechniek	Railmontage

Commerciële gegevens

Artikelnummer	1369867
Verpakkingseenheid	1 Stuks
Minimale bestelhoeveelheid	1 Stuks
Verkoopcode	DNA531
Productcode	DNA531
GTIN	4063151723989
Gewicht per stuk (inclusief verpakking)	256,7 g
Gewicht per stuk (exclusief verpakking)	222 g
Douanetariefnummer	85389099
Land van herkomst	DE

Classificaties

Toelatingen

Environmental product compliance

Compatibele producten

Toebehoren

Uw voordelen

Tot cat. 4/PL e volgens EN ISO 13849-1, SIL 3 volgens EN IEC 62061, SIL 3 volgens IEC 61508

EU RoHS
Voldoet aan de eisen van de RoHS-richtlijn	Ja
uitzonderingsregelingen voor zover bekend	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Een China RoHS declaratietabel met betrekking tot het artikel, is als download beschikbaar en vindt u bij het betreffende artikel onder Fabrikantverklaring. Voor geen van de artikelen met EFUP-E is een China RoHS declaratietabel beschikbaar en nodig.
EU REACH SVHC
Aanduiding van REACH-kandidaatstof (CAS-nr.)	Lead (CAS-nr.: 7439-92-1)
Aanduiding van REACH-kandidaatstof (CAS-nr.)		2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol (CAS-nr.: 79-94-7)
SCIP	69f6c6e3-326f-4623-ac09-b6ee27014730
