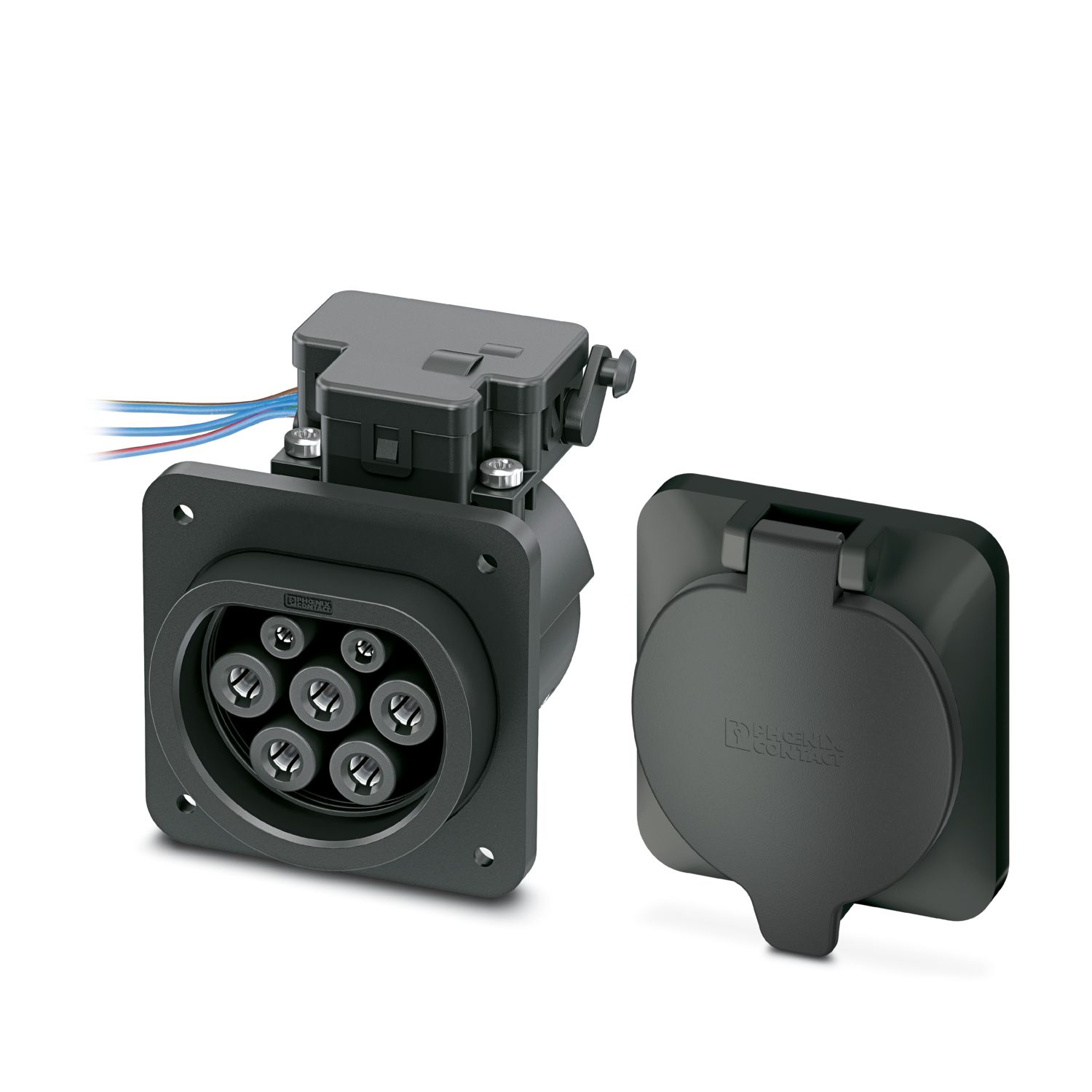

EV-T2M3SE24-SET/CIRCONTROL - Laadpaal-outlet - 1025434

Producttype	Laadpaal-outlet
Productfamilie	CHARX connect
toepassing	voor het met wisselstroom (AC) laden van elektrische voertuigen (EV)
	compatibel met plugs
uitvoering	Met hoekig beschermdeksel
Aangebracht logo	PHOENIX CONTACT-logo
Laadstandaard	Type 2
Laadmodus	mode 3, case B

type signaaloverdracht	Pulsbreedtemodulatie
Opmerking met betrekking tot de aansluiting	crimpaansluiting, niet scheidbaar
vermogenscontact
Aantal	5 (L1, L2, L3, N, PE)
Nominale spanning	480 V AC
Nominale stroom	32 A
meldcontact
Aantal	2 (CP, PP)
Nominale spanning	30 V AC
Nominale stroom	2 A
Vergrendelingsactuator
Vergrendelingsactuator	24 V, 4-polig
Vergrendelingsactuator		Positie midden boven
mogelijk voedingsspanningsbereik motor	22 V ... 26 V
maximale spanning voor detectie van de vergrendeling	30 V
specifieke motorstroom bij vergrendeling	0,05 A
Retourstroom van de motor	max. 0,5 A
max. aansluitduur met sperstroom	1 s
aanbevolen aanpassingstijd	600 ms
pauzetijd na een in- of uitschakeling	3 s
Gebruikslevensduur steekcycli	> 10000 belastingscycli
vergrendelingsherkenning	aanwezig
mechanische noodontgrendeling	aanwezig
omgevingstemperatuur (bedrijf)	-30 °C ... 50 °C
kabellengte	0,5 m
kabelopbouw	4 x 0,5 mm²
Buigradius	min. 15 mm
kabeldiameter	1,60 mm ±0,02 mm
Kabelgewicht	7,00 kg/km
kabelweerstand	≤ 37,1 Ω/m
afzonderlijke ader, kleur	BU/RD, BU/GN, BU/YE, BU/BN

kabellengte	1,5 m (AC-kabels)
kabellengte		0,5 m (Vergrendelingsactuatorkabels)
kabeltype	afzonderlijke aders
kabelopbouw	5x 6,0 mm² + 2x 0,5 mm²

Omgevingsomstandigheden
omgevingstemperatuur (bedrijf)	-30 °C ... 50 °C
Omgevingstemperatuur (opslag/transport)	-40 °C ... 80 °C
hoogtepositie	5000 m (boven zeeniveau)

montagetechniek Laadpaal-outlet	Achterwandmontage (Frontkanteling van 0° tot 90° mogelijk)
montagetechniek Laadpaal-outlet		Voorwandmontage (alleen mogelijk met gedemonteerde vergrendelingsactuator (zie varianten EV-T2M3SE … E00))
montagetechniek Beschermdeksel	achterzijde (apart leverbaar)
Diameter montageboring	7,00 mm (ø)

Artikelnummer	1025434
Verpakkingseenheid	1 Stuks
Minimale bestelhoeveelheid	1 Stuks
Productcode	XWBADC
GTIN	4055626517230

EV-T2M3SE24-SET/CIRCONTROL - Laadpaal-outlet

1025434

EU RoHS
Voldoet aan de eisen van de RoHS-richtlijn	Ja
uitzonderingsregelingen voor zover bekend	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-10 Een China RoHS declaratietabel met betrekking tot het artikel, is als download beschikbaar en vindt u bij het betreffende artikel onder Fabrikantverklaring. Voor geen van de artikelen met EFUP-E is een China RoHS declaratietabel beschikbaar en nodig.
EU REACH SVHC
Aanduiding van REACH-kandidaatstof (CAS-nr.)	Lead (CAS-nr.: 7439-92-1)

Normen
normen / bepalingen	IEC 62196-2
