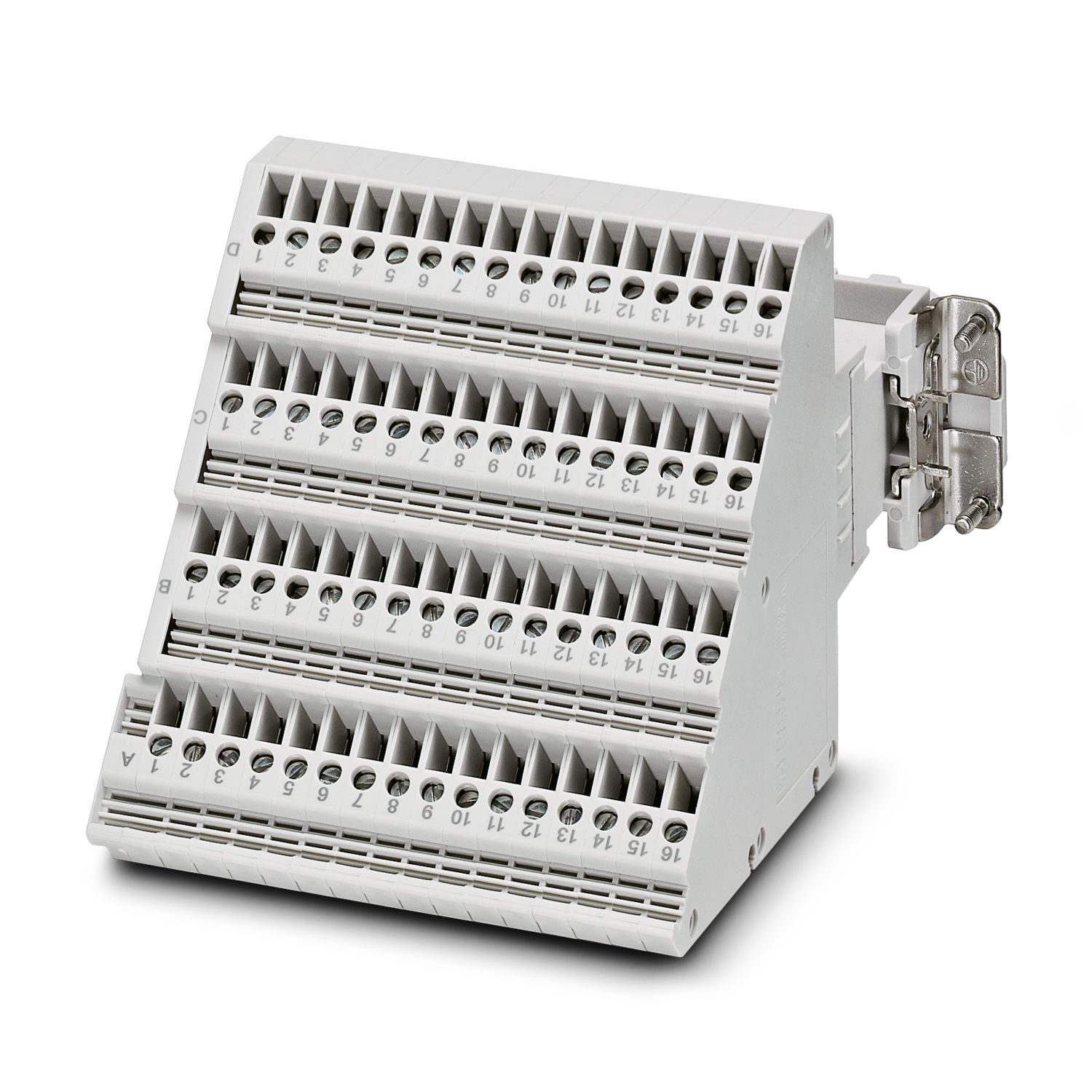

HEAVYCON-klemadapter, buscontactblok, serie D64, 64-polig, aardaansluiting links voor de rechter schakelkastzijde, schroefaansluiting
| Algemeen | voor HEAVYCON ADVANCE-aanbouwflenzen en HEAVYCON-aanbouwbehuizingen van bouwvorm B24 |
| Algemeen | Connectoren mogen uitsluitend belastings-/spanningsvrij worden bediend |
| Producttype | Klemmenadapters |
| Productfamilie | HC-D |
| serie | HC-D |
| bouwvorm | B24 |
| aantal polen | 64 |
| stekerbeeld | 64+PE |
| uitvoering | voor rechterzijde schakelkast |
| schroevendraaierlemmet | 0,5 x 3,5 mm |
| Isolatie-eigenschappen | |
| Overspanningscategorie | III |
| vervuilingsgraad | 3 |
| nominale spanning (III/3) | 250 V |
| test-stootspanning | 4 kV |
| Nominale stroom | 10 A |
| SCCR | 5 kA (UL 2237) |
| Aansluittechniek | |
| Aansluittechniek | schroefaansluiting |
| aansluiting overeenkomstig norm | IEC / EN |
| Aderaansluiting | |
| aansluitdoorsnede | 0,2 mm² ... 2,5 mm² |
| aansluitdoorsnede AWG | 22 ... 12 |
| Aanhaalmoment | 0,5 Nm ... 0,8 Nm |
| striplengte van de afzonderlijke aders | 10 mm |

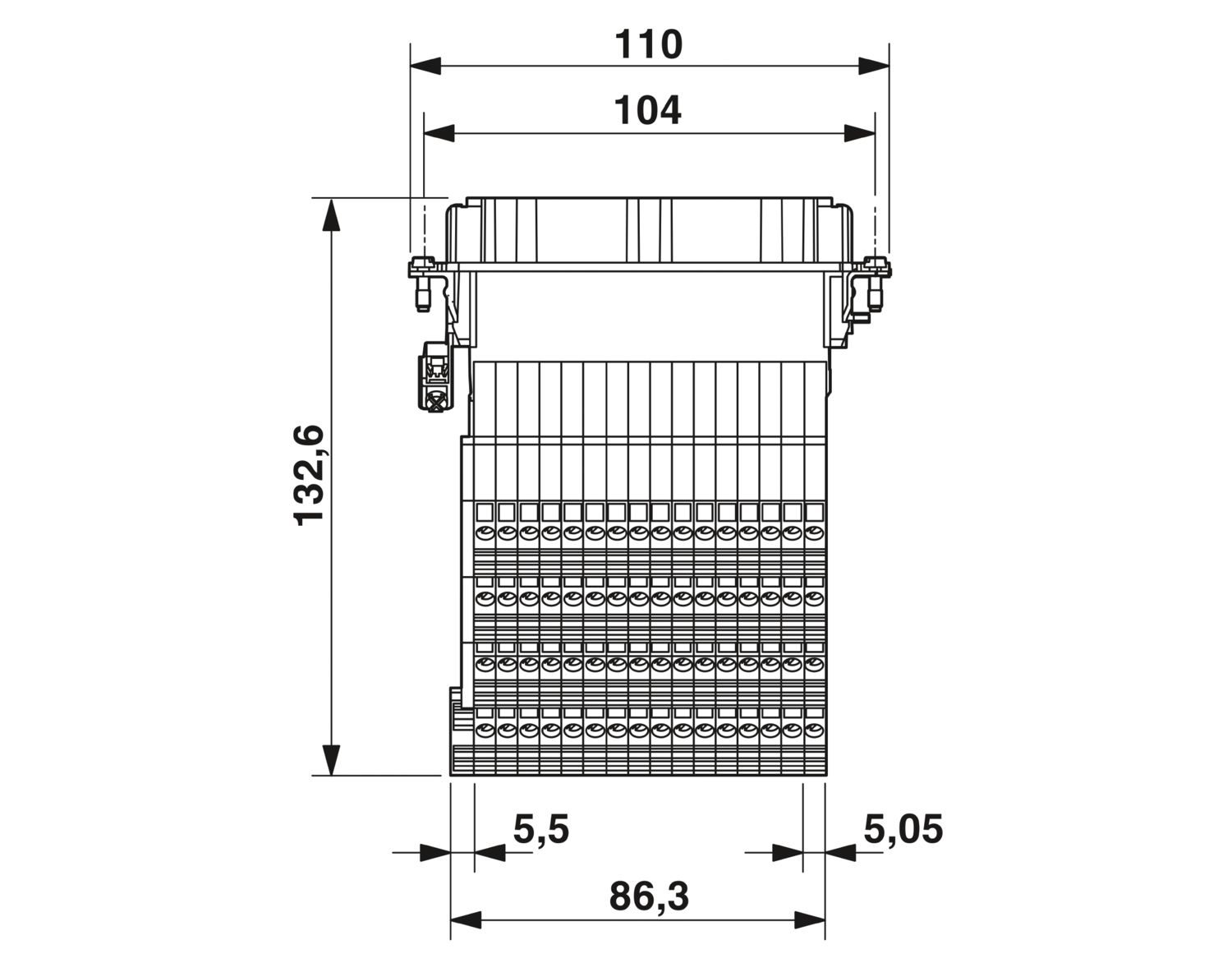

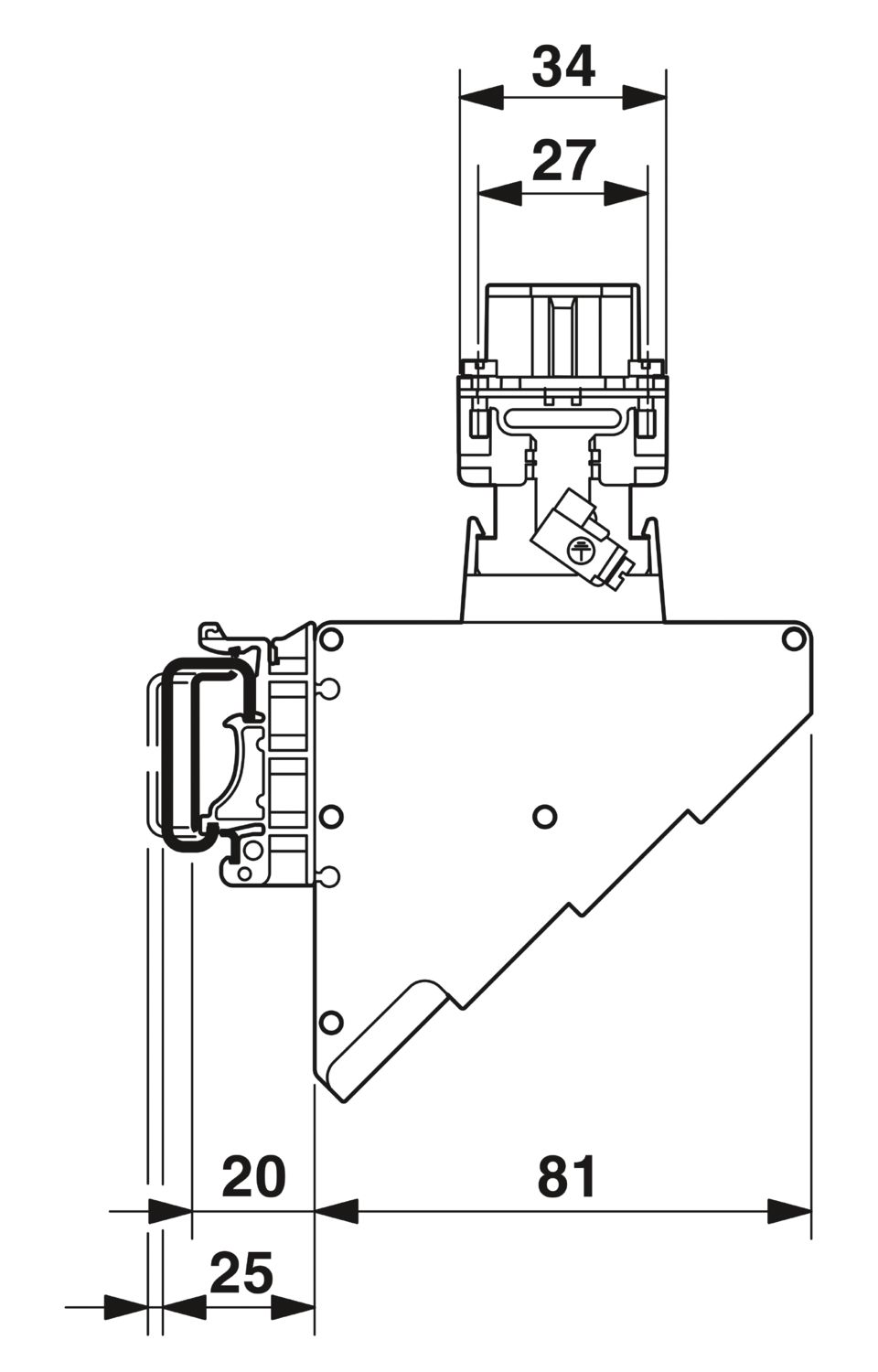

| Maatschets |
|
| Breedte | 34 mm |
| Hoogte | 132,6 mm |
| lengte | 110 mm |
| boorgatafstand horizontaal | 104 mm |
| boorgatafstand verticaal | 27 mm |
| Brandbaarheidsklasse volgens UL 94 | V0 |
| materiaal contact | koperlegering |
| materiaal contactoppervlak | Ag |
| materiaal contactblok | PA |
| normen / bepalingen | PA |
| Striplengte van de afzonderlijke aders | 10 mm |
| Mechanische gegevens | |
| steekcycli | ≥ 500 |
| Omgevingsomstandigheden | |
| omgevingstemperatuur (bedrijf) | -40 °C ... 125 °C |
| bouw- en testvoorschriften | DIN EN 61984 |
| DIN EN 60664 | |
| IEC 60352 | |
| tests | DIN EN 61984 |
| DIN EN 60664 | |
| IEC 60352 | |
| Tests | |
| Normen/bepalingen | PA: Brandbeveiliging in railvoertuigen - eisen R22, R23 en R24 volgens DIN EN 45545-2 (gevarenniveau HL1 - HL3) |
| Montage-instructie | Het gebruik conform de voorschriften omvat de inbouw in een behuizing met beschermklasse IP54 of hoger |
| Niet voor HC-EVO-aanbouwbehuizingen | |
| Niet voor HC-EVO-aanbouwbehuizingen | |
| Niet voor behuizingen HC-B 24-AMQ-EMV |
| Nominale spanning UN | Nominale stroom IN | Doorsnede AWG | Doorsnede mm2 | |
|---|---|---|---|---|
| 600 V | 7 A | - 14 |
| Nominale spanning UN | Nominale stroom IN | Doorsnede AWG | Doorsnede mm2 | |
|---|---|---|---|---|
| 600 V | 7 A | - 14 |
| Nominale spanning UN | Nominale stroom IN | Doorsnede AWG | Doorsnede mm2 | |
|---|---|---|---|---|
| 600 V | 7 A |
