SAC-3P-M12Y/2XM12FS PE BK
-
Y-Verteiler
1563041
Y-Verteiler, 4-polig, Stecker gerade M12, Kodierung: A, auf Buchse gerade M12, Kodierung: A
Produktdetails
| Allgemein | mit Mittenabstand 18 mm, geeignet für umspritzte Steckverbinder und ungeschirmte, konfektionierbare Steckverbinder mit Schneidklemm-Anschlusstechnik QUICKON und einem Anschlussbereich von 0,14 mm² bis 0,34 mm² |
| Produkttyp | Y-Verteiler |
| Polzahl | 4 |
| Anzahl der Kabelabgänge | 2 |
| Geschirmt | nein |
| Kodierung | A |
| Gewindeart | M12 |
| Isolationseigenschaften | |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
| Isolationswiderstand | ≥ 100 MΩ |
| Nennspannung UN | 60 V |
| Nennstrom IN | 4 A |
| Statusanzeige | nein |
| Statusanzeige vorhanden | nein |

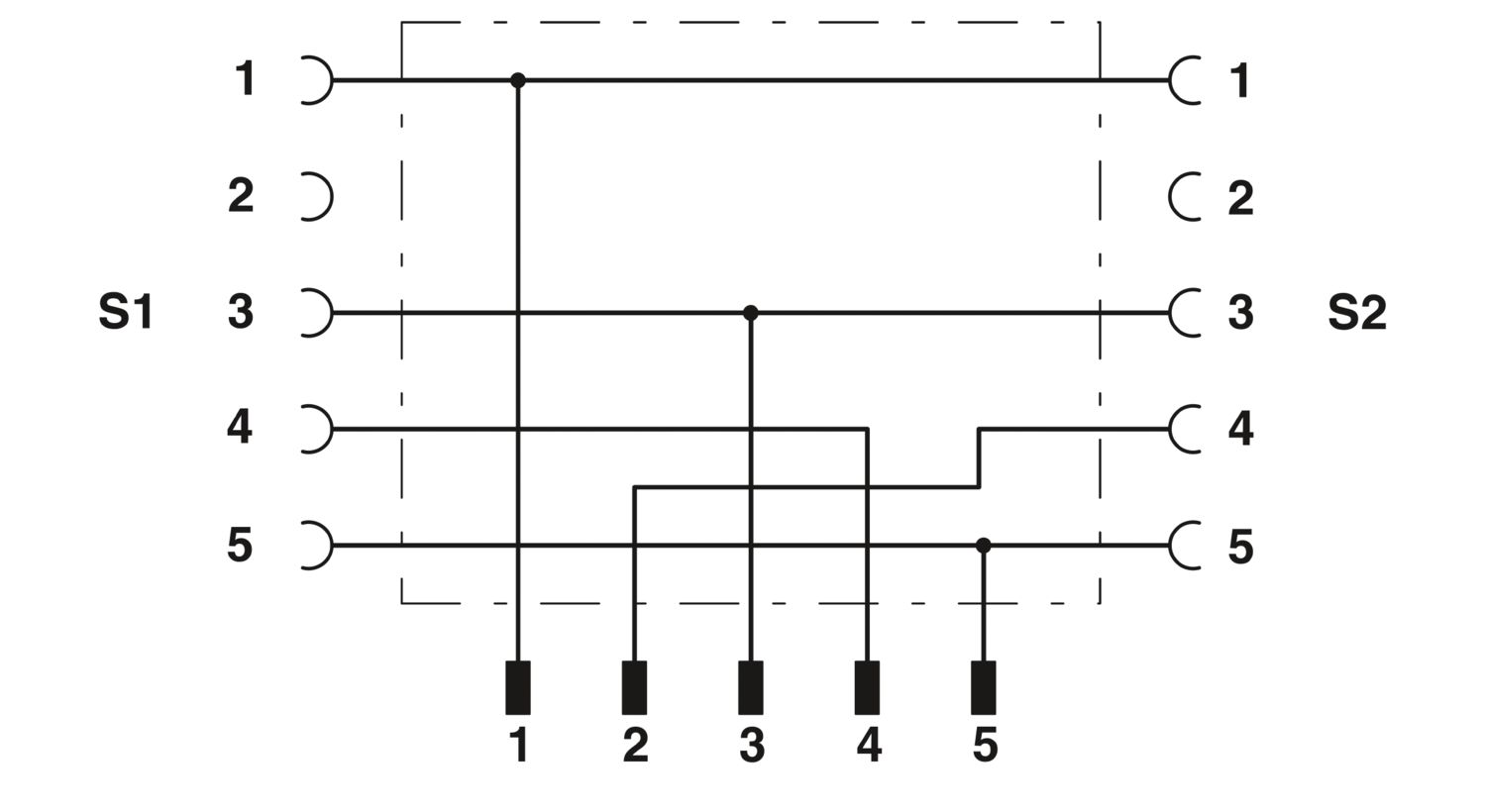

| Maßzeichnung |
|
| Mittenabstand | 18 mm |
| Brennbarkeitsklasse nach UL 94 | HB |
| Material Dichtung | NBR |
| Material Griffkörper | TPU, schwer entflammbar, selbstverlöschend |
| Material Kontakt | CuZn |
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | TPU GF |
| Material Verschraubung | Zinkdruckguss, vernickelt |
| Anschluss 1 | |
| Bauform | Stecker gerade M12 |
| Polzahl | 4 |
| Kodierungsart | A |
| Anschluss 2 | |
| Bauform | Buchse gerade M12 |
| Polzahl | 4 |
| Kodierungsart | A |
| Mechanische Daten | |
| Steckzyklen | ≥ 100 |
| Umgebungsbedingungen | |
| Schutzart | IP65 |
| IP67 | |
| Umgebungstemperatur (Betrieb) | -25 °C ... 90 °C |
| Normbezeichnung | M12-Steckverbinder |
| Normen/Bestimmungen | IEC 61076-2-101 |
