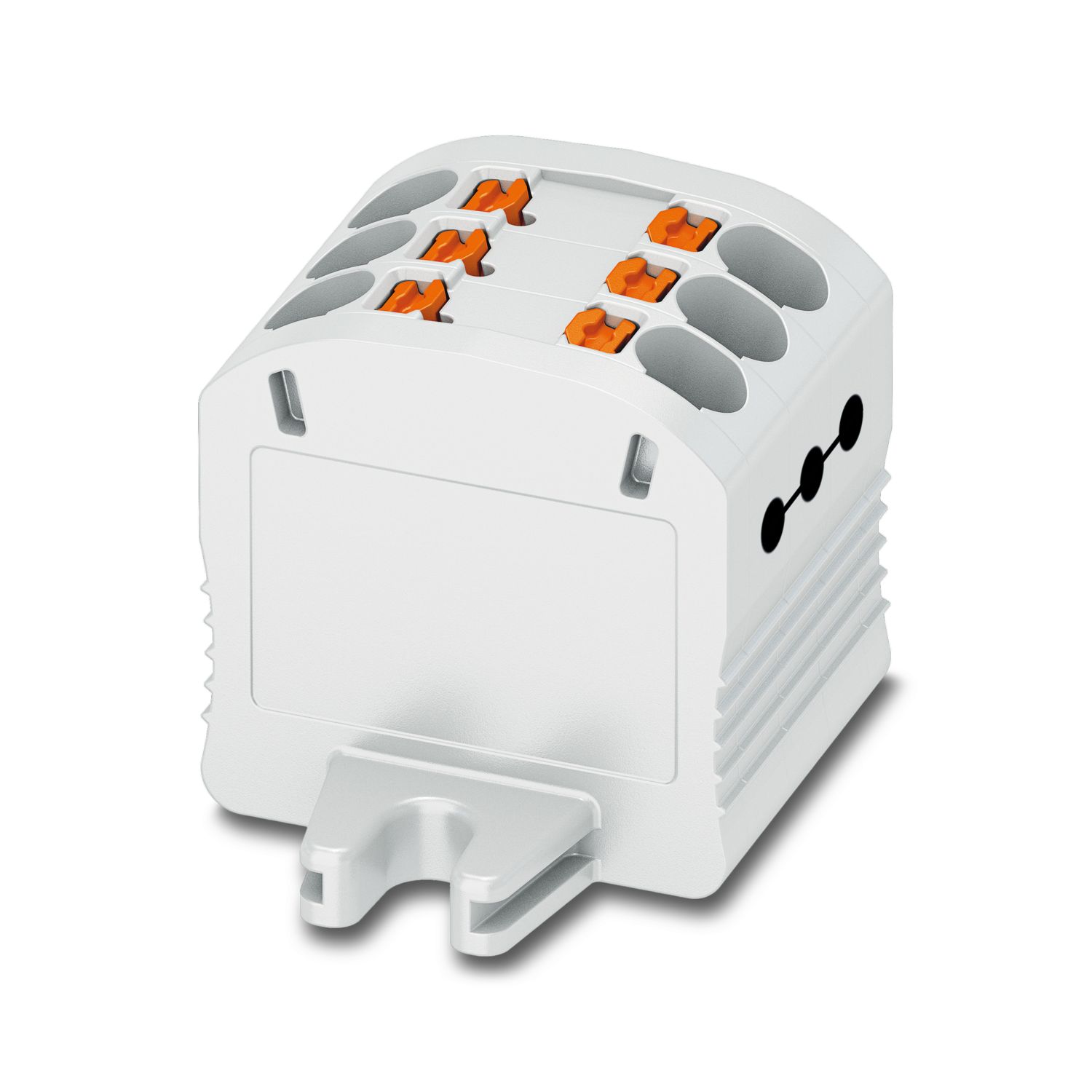

PTFIX 6X1,5-F WH - Verteilerblock - 3003036

Hinweise

Hinweis zum Betrieb	die Blöcke sind untereinander über den Leiterschacht brückbar, passende Steckbrücken siehe Zubehör

Artikeleigenschaften

Produkttyp	Verteilerklemme
Anzahl der Anschlüsse	6
Anzahl der Reihen	1
Potenziale	1
Isolationseigenschaften
Überspannungskategorie	III
Verschmutzungsgrad	3

Elektrische Eigenschaften

Bemessungsstoßspannung	6 kV

Anschlussdaten

Anzahl der Anschlüsse pro Etage	6
Nennquerschnitt	1,5 mm²
Bemessungsquerschnitt AWG	14
Anschlussart	Push-in-Anschluss
Abisolierlänge	8 mm ... 10 mm
Lehrdorn	A1 / B1
Anschluss gemäß Norm	IEC 60947-7-1
Leiterquerschnitt starr	0,14 mm² ... 1,5 mm²
Leiterquerschnitt AWG	26 ... 16 (umgerechnet nach IEC)
Leiterquerschnitt flexibel	0,14 mm² ... 1,5 mm²
Leiterquerschnitt flexibel [AWG]	26 ... 16 (umgerechnet nach IEC)
Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse)	0,25 mm² ... 1,5 mm²
Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse)	0,25 mm² ... 1,5 mm²
Nennstrom	17,5 A
Belastungsstrom maximal	17,5 A
Nennspannung	500 V
Anschlussquerschnitte direkt steckbar
Leiterquerschnitt starr	0,34 mm² ... 1,5 mm²
Leiterquerschnitt starr [AWG]	24 ... 16 (umgerechnet nach IEC)
Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse)	0,5 mm² ... 1,5 mm²
Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse)	0,5 mm² ... 1,5 mm²

Maße

Breite	30,3 mm
Höhe	17,8 mm
Bohrlochabstand	24 mm
Bohrlochdurchmesser	3,2 mm

Materialangaben

Farbe	weiß
Brennbarkeitsklasse nach UL 94	V0
Isolierstoffgruppe	I
Isolierstoff	PA
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22	HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23	HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24	HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26	HL 1 - HL 3
Wärmeabgabe kalorimetrisch NFPA 130 (ASTM E 1354)	28 MJ/kg
Oberflächen Flammbarkeit NFPA 130 (ASTM E 162)	bestanden
Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662)	bestanden
Rauchgastoxität NFPA 130 (SMP 800C)	bestanden

Elektrische Prüfungen

Stoßspannungsprüfung
Prüfspannung Sollwert	7,3 kV
Ergebnis	Prüfung bestanden
Erwärmungsprüfung
Anforderung Erwärmungsprüfung	Temperaturerhöhung ≤ 45 K
Ergebnis	Prüfung bestanden
Kurzzeitstromfestigkeit 1,5 mm²	0,18 kA
Ergebnis	Prüfung bestanden
Betriebsfrequente Spannungsfestigkeit
Prüfspannung Sollwert	1,89 kV
Ergebnis	Prüfung bestanden

Mechanische Eigenschaften

Mechanische Daten
Offene Seitenwand	Nein
Technische Daten
Bohrlochabstand	24 mm

Mechanische Prüfungen

Mechanische Festigkeit
Ergebnis	Prüfung bestanden
Befestigung auf dem Träger
Tragschiene/Befestigungsauflage	NS 15
Prüfkraft Sollwert	5 N
Ergebnis	Prüfung bestanden
Prüfung auf Leiterbeschädigung und Lockerung
Rotationsgeschwindigkeit	10 U/min
Umdrehungen	135
Leiterquerschnitt/Gewicht	0,14 mm² / 0,2 kg
	1,5 mm² / 0,4 kg
Ergebnis	Prüfung bestanden

Umwelt- und Lebensdauerbedingungen

Alterung
Temperaturzyklen	192
Ergebnis	Prüfung bestanden
Nadelflammenprüfung
Einwirkdauer	30 s
Ergebnis	Prüfung bestanden
Schwingen/Breitbandrauschen
Prüfspezifikation	DIN EN 50155 (VDE 0115-200):2008-03
Spektrum	Lebensdauerprüfung Kategorie 2, am Drehgestell angebaut
Frequenz	f₁ = 5 Hz bis f₂ = 250 Hz
ASD-Pegel	6,12 (m/s²)²/Hz
Beschleunigung	3,12g
Prüfdauer je Achse	5 h
Prüfrichtungen	X-, Y- und Z-Achse
Ergebnis	Prüfung bestanden
Schocken
Prüfspezifikation	DIN EN 50155 (VDE 0115-200):2008-03
Schockform	Halbsinus
Beschleunigung	30g
Schockdauer	18 ms
Anzahl der Schocks je Richtung	3
Prüfrichtungen	X-, Y- und Z-Achse (pos. und neg.)
Ergebnis	Prüfung bestanden

Normen und Bestimmungen

Anschluss gemäß Norm	IEC 60947-7-1

Montage

Artikelnummer	3003036
Verpackungseinheit	20 Stück
Mindestbestellmenge	20 Stück
Produktschlüssel	BE2269
GTIN	4055626434179
Gewicht pro Stück (inklusive Verpackung)	10,2 g
Gewicht pro Stück (exklusive Verpackung)	9,99 g
Ursprungsland	PL

EU RoHS
Erfüllt die Anforderungen nach RoHS-Richtlinie	Ja (Keine Ausnahmeregelungen)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Keine Gefahrstoffe über den Grenzwerten
EU REACH SVHC
Hinweis auf REACH-Kandidatenstoff (CAS-Nr.)	Kein Stoff mit einem Massenanteil von mehr als 0,1 %
