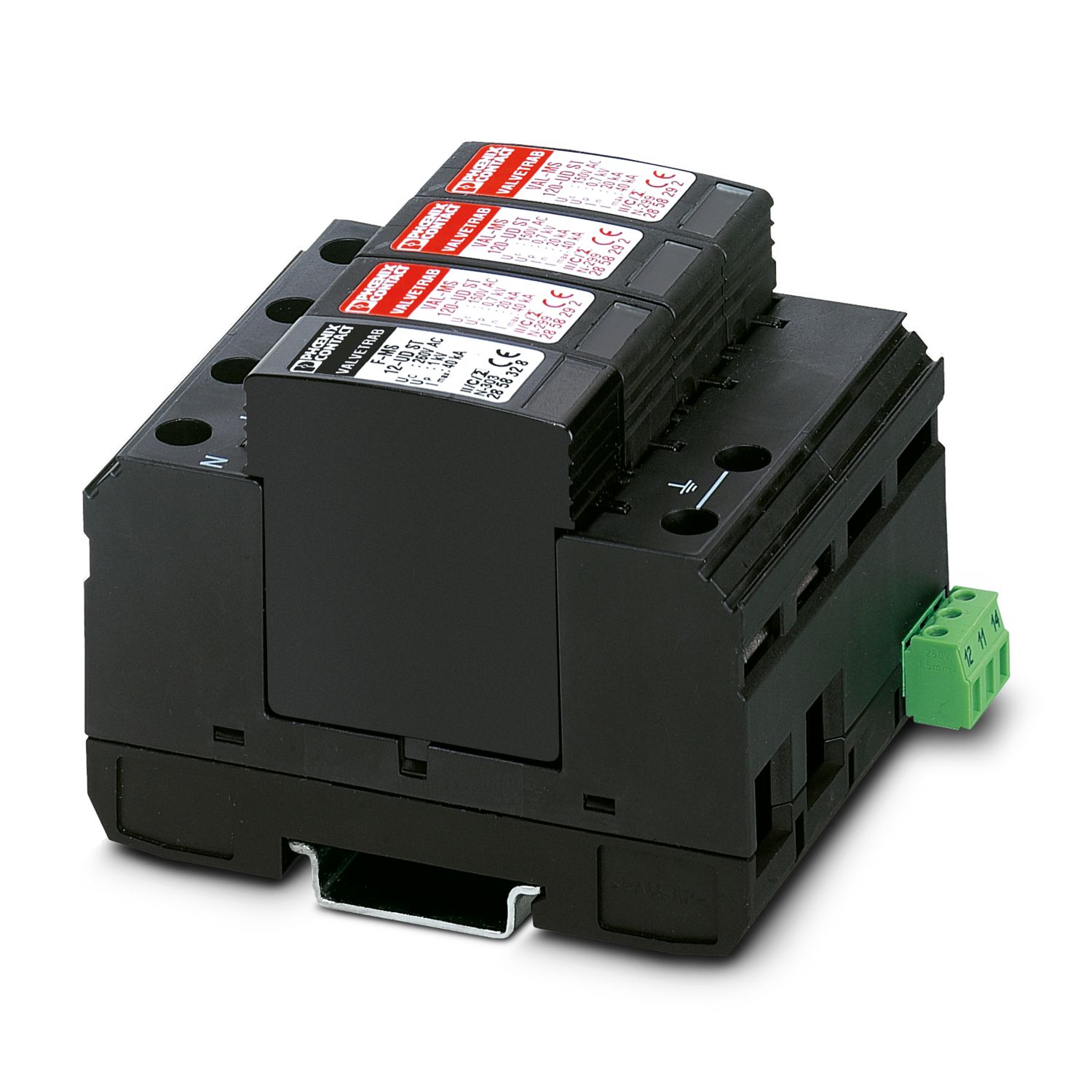

VAL-MS 120/3+1/FM-UD
-
Überspannungsschutzgerät Typ 2
2856692
Überspannungsableiter bestehend aus Basiselement mit FM-Kontakt und Schutzsteckern, zur Montage auf NS 35/7,5, Nennspannung: 120 V AC, 3 + 1-Schaltung
Produktdetails
| Produkttyp | Überspannungsableiter |
| Produktfamilie | VALVETRAB MS |
| IEC-Prüfklasse | II |
| T2 | |
| EN Type | T2 |
| Bauform | Tragschienenmodul zweiteilig steckbar |
| Polzahl | 4 |
| Meldung Überspannungsschutz defekt | optisch, Fernmeldekontakt |
| Nennfrequenz fN | 50 Hz (60 Hz) |
| Nennspannung UN | 120 V AC (208 V AC) |
| 120 V AC ... 208 V AC | |
| Anzeige / Fernmeldung | |
| Benennung Anschluss | Defektfernmeldekontakt |
| Schaltfunktion | Wechsler |
| Betriebsspannung maximal Umax AC | 250 V AC |
| Betriebsspannung maximal Umax DC | 30 V DC |
| Betriebsstrom maximal Imax | 0,75 A AC (250 V AC) |
| 1,5 A DC (30 V DC) | |
| Schaltleistung minimal zulässig | 0,12 VA (12 V, 10 mA) |
| Anschlussart | Schraubanschluss |
| Schraubengewinde | M5 |
| Anzugsdrehmoment min | 4,5 Nm |
| Abisolierlänge | 14,5 mm |
| Leiterquerschnitt flexibel min. | 0,5 mm² |
| Leiterquerschnitt flexibel max. | 25 mm² |
| Leiterquerschnitt starr min | 0,5 mm² |
| Leiterquerschnitt starr max | 35 mm² |
| Defektfernmeldekontakt | |
| Anschlussart | Schraubanschluss |
| Schraubengewinde | M2 |
| Anzugsdrehmoment min | 0,25 Nm |
| Abisolierlänge | 7 mm |
| Leiterquerschnitt flexibel min. | 0,14 mm² |
| Leiterquerschnitt flexibel max. | 1,5 mm² |
| Leiterquerschnitt starr min | 0,14 mm² |
| Leiterquerschnitt starr max | 1,5 mm² |
| Maßzeichnung |
|
| Breite | 70,8 mm |
| Höhe | 96,8 mm |
| Tiefe | 65,5 mm |
| Teilungseinheit | 4 TE |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Material Gehäuse | PBT/PA |
| Wirkungsrichtung | 3L-N & N-PE |
| Nennspannung UN | 120 V AC ... 208 V AC |
| Nennfrequenz fN | 50 Hz (60 Hz) |
| Höchste Dauerspannung UC | 150 V AC |
| Höchste Dauerspannung UC (L-N) | 150 V AC |
| Höchste Dauerspannung UC (N-PE) | 260 V AC |
| Schutzleiterstrom IPE | ≤ 1 µA |
| Standby-Leistungsaufnahme PC | ≤ 150 mVA |
| Nennableitstoßstrom In (8/20) µs (L-N) | 20 kA |
| Nennableitstoßstrom In (8/20) µs (L-PE) | 20 kA |
| Nennableitstoßstrom In (8/20) µs (N-PE) | 20 kA |
| Maximaler Ableitstoßstrom Imax (8/20) µs | 40 kA |
| Maximaler Ableitstoßstrom Imax (8/20) µs (L-N) | 40 kA |
| Maximaler Ableitstoßstrom Imax (8/20) µs (L-PE) | 40 kA |
| Maximaler Ableitstoßstrom Imax (8/20) µs (N-PE) | 40 kA |
| Folgestromlöschfähigkeit Ifi (N-PE) | 100 A (260 V) |
| Schutzpegel Up (L-N) | ≤ 0,85 kV |
| Schutzpegel Up (L-PE) | ≤ 1,05 kV |
| Schutzpegel Up (N-PE) | ≤ 1,5 kV |
| Ansprechzeit tA (L-N) | ≤ 25 ns |
| Ansprechzeit tA (L-PE) | ≤ 100 ns |
| Ansprechzeit tA (N-PE) | ≤ 100 ns |
| Maximale Vorsicherung bei Stichleitungsverdrahtung | 125 A (gL) |
| Umgebungsbedingungen | |
| Schutzart | IP20 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C |
| Luft- und Kriechstrecken | |
| Normen/Bestimmungen | DIN EN 60664-1 |
| Normen | |
| Normen/Bestimmungen | IEC 61643-1 |
| EN 61643-11/A11 | |
| Normen/Bestimmungen | IEC 61643-1 |
| Hinweis | 2005 |
| Normen/Bestimmungen | EN 61643-11/A11 |
| Hinweis | 2007 |
| Montageart | Tragschiene: 35 mm |
