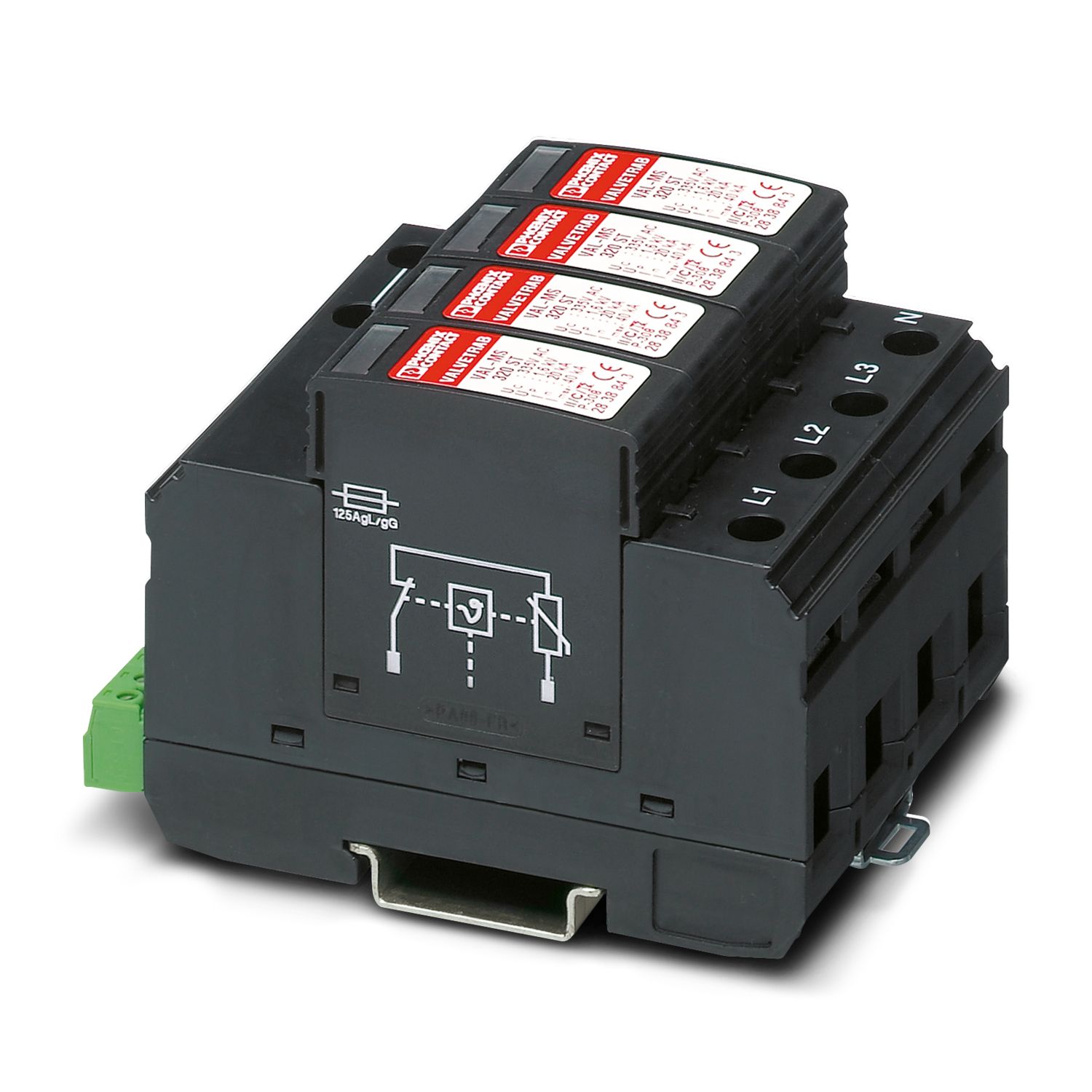

VAL-MS 320/4+0-FM
-
Überspannungsableiter Typ 2
2905362
Steckbarer Überspannungsableiter für 3-phasige Stromversorgungssysteme mit separatem N und PE (5-Leitersystem: L1, L2, L3, N, PE), mit Fernmeldekontakt.
Produktdetails
| Produkttyp | Überspannungsableiter |
| Produktfamilie | VALVETRAB MS |
| IEC-Prüfklasse | II |
| T2 | |
| EN Type | T2 |
| Stromversorgungssystem IEC | TN-S |
| Bauform | Tragschienenmodul zweiteilig steckbar |
| Meldung Überspannungsschutz defekt | optisch, Fernmeldekontakt |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Nennfrequenz fN | 50 Hz (60 Hz) |
| Anzeige / Fernmeldung | |
| Benennung Anschluss | Defektfernmeldekontakt |
| Schaltfunktion | Wechsler |
| Betriebsspannung | 5 V AC ... 250 V AC |
| 30 V DC | |
| Betriebsstrom | 5 mA AC ... 1,5 A AC |
| 1 A DC | |
| Anschlussart | Schraubanschluss |
| Schraubengewinde | M5 |
| Anzugsdrehmoment | 4,5 Nm |
| Abisolierlänge | 16 mm |
| Leiterquerschnitt flexibel | 1,5 mm² ... 25 mm² |
| Leiterquerschnitt starr | 1,5 mm² ... 35 mm² |
| Leiterquerschnitt AWG | 15 ... 2 |
| Defektfernmeldekontakt | |
| Anschlussart | Schraubanschluss |
| Schraubengewinde | M2 |
| Anzugsdrehmoment | 0,25 Nm |
| Abisolierlänge | 7 mm |
| Leiterquerschnitt flexibel | 0,14 mm² ... 1,5 mm² |
| Leiterquerschnitt starr | 0,14 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG | 28 ... 16 |
| Maßzeichnung |
|
| Breite | 71 mm |
| Höhe | 99 mm |
| Tiefe | 65,5 mm |
| Teilungseinheit | 4 TE |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| CTI-Wert des Materials | 600 |
| Isolierstoff | PA 6.6/PBT |
| Materialgruppe | I |
| Material Gehäuse | PA 6.6 |
| PBT |
| Schutzpfade | L-PE |
| N-PE | |
| Wirkungsrichtung | 3L-N/PE |
| Nennspannung UN | 240/415 V AC (TN-S) |
| Nennfrequenz fN | 50 Hz (60 Hz) |
| Höchste Dauerspannung UC | 335 V AC |
| Nennlaststrom IL | 80 A |
| Schutzleiterstrom IPE | ≤ 1,8 mA |
| Standby-Leistungsaufnahme PC | ≤ 600 mVA |
| Nennableitstoßstrom In (8/20) µs | 20 kA |
| Maximaler Ableitstoßstrom Imax (8/20) µs | 40 kA |
| Kurzschlussfestigkeit ISCCR | 25 kA |
| Schutzpegel Up | ≤ 1,8 kV |
| Restspannung Ures | ≤ 1,8 kV (bei In) |
| ≤ 1,5 kV (bei 10 kA) | |
| ≤ 1,3 kV (bei 5 kA) | |
| ≤ 1,2 kV (bei 3 kA) | |
| TOV-Verhalten bei UT (L-PE) | 415 V AC (5 s / withstand mode) |
| 440 V AC (120 min / safe failure mode) | |
| Ansprechzeit tA | ≤ 25 ns |
| Maximale Vorsicherung bei V‑Durchgangsverdrahtung | 80 A (gG) |
| Maximale Vorsicherung bei Stichleitungsverdrahtung | 125 A (gG) |
| Umgebungsbedingungen | |
| Schutzart | IP20 (nur bei Benutzung aller Klemmstellen) |
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
| Höhenlage | ≤ 2000 m (amsl) |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % |
| UL-Spezifikationen | |
| Maximale Dauerspannung MCOV (L-L) | 670 V AC |
| Maximale Dauerspannung MCOV (L-N) | 670 V AC |
| Maximale Dauerspannung MCOV (L-G) | 335 V AC |
| Maximale Dauerspannung MCOV (N-G) | 335 V AC |
| Nennableitstoßstrom In (L-L) | 20 kA |
| Nennableitstoßstrom In (L-N) | 20 kA |
| Nennableitstoßstrom In (L-G) | 20 kA |
| Nennableitstoßstrom In (N-G) | 20 kA |
| Schutzpfade | L-L |
| L-N | |
| L-G | |
| N-G | |
| Nennspannung | 240/415 V AC |
| Energieverteilungssystem | Wye |
| Nennfrequenz | 50/60 Hz |
| Gemessene Begrenzungsspannung MLV (L-L) | 2900 V |
| Gemessene Begrenzungsspannung MLV (L-N) | 2030 V |
| Gemessene Begrenzungsspannung MLV (L-G) | 2720 V |
| Gemessene Begrenzungsspannung MLV (N-G) | 2030 V |
| SPD Typ | 4CA |
| UL Anzeige / Fernmeldung | |
| Betriebsspannung | 125 V AC |
| Betriebsstrom AC | 1 A AC |
| UL-Anschlussdaten | |
| Anzugsdrehmoment | 30 lbf-in. |
| Leiterquerschnitt AWG | 10 ... 2 |
| Normen/Bestimmungen | IEC 61643-11 |
| Hinweis | 2011 |
| Normen/Bestimmungen | EN 61643-11 |
| Hinweis | 2012 |
| Montageart | Tragschiene: 35 mm |
