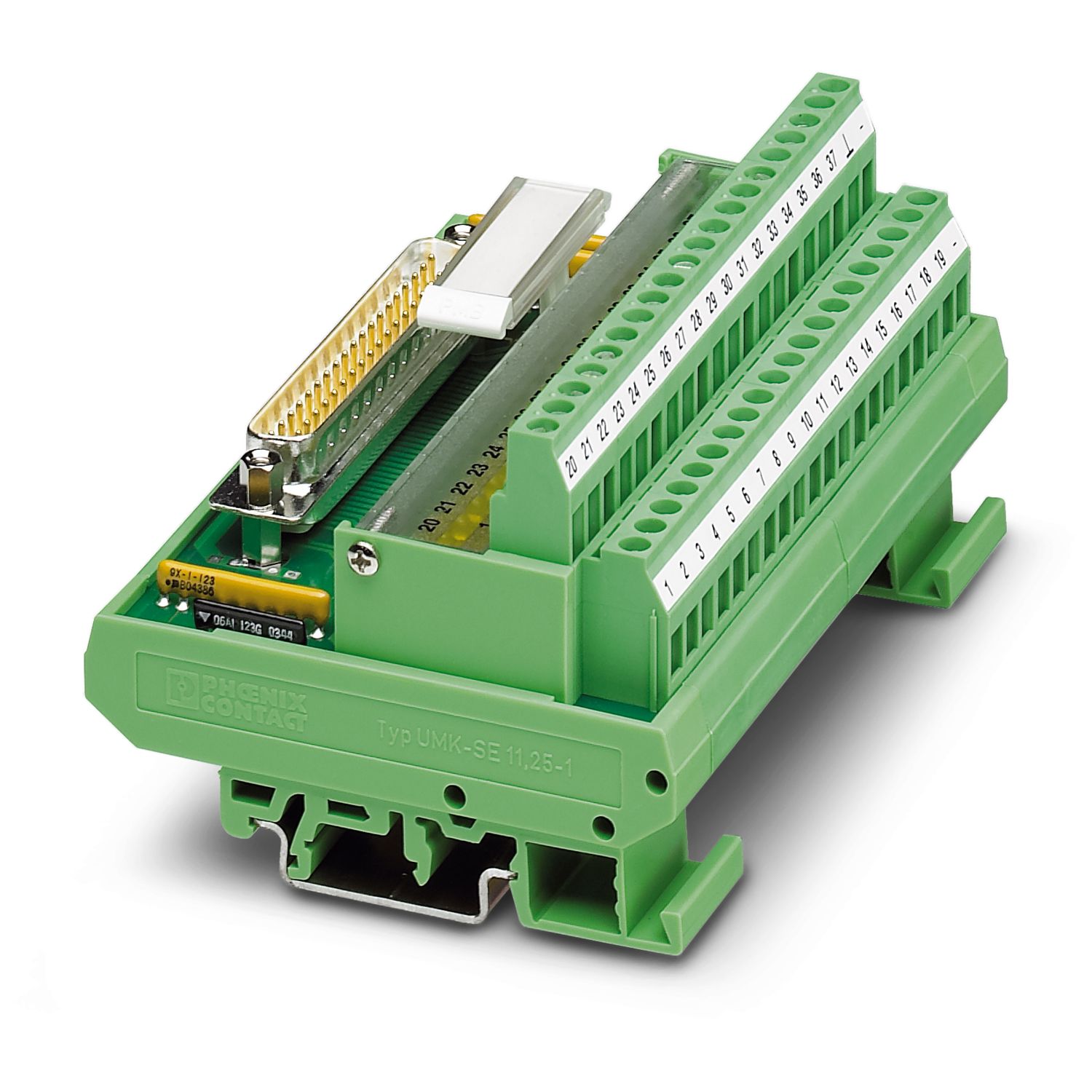

VARIOFACE-Modul, mit Schraubanschluss und D-Subminiatur-Stiftleiste, zur Montage auf NS 35/7,5 oder NS 32, mit Leuchtanzeige, Polzahl 37
Produktdetails
Produkttyp
Übergabemodul
Produktfamilie
VARIOFACE
Polzahl
37
Isolationseigenschaften
Isolierung
Funktionsisolierung
Überspannungskategorie
II
Verschmutzungsgrad
2
Nennspannung UN
30 V DC
Max. Strombelastbarkeit je Zweig
2,5 A
Bemessungsisolationsspannung
50 V
Bemessungsstoßspannung
0,5 kV
Feldebene
Anschluss gemäß Norm
IEC / EN
Anschlussart
Schraubanschluss
Abisolierlänge
8 mm
Schraubengewinde
M3
Leiterquerschnitt starr
0,2 mm² ... 4 mm²
Leiterquerschnitt flexibel
0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG
24 ... 12
Steuerungsebene
Anschlussart
D-SUB-Stiftleiste
Polzahl
37
Statusanzeige
LED
Statusanzeige vorhanden
ja
Artikelabmessungen
Breite
112,5 mm
Höhe
58,5 mm
Tiefe
77 mm
Farbe
grün (RAL 6021)
Isolierstofftyp Gehäuse
Polyamid 6 grün
Umgebungsbedingungen
Schutzart
IP00
Umgebungstemperatur (Betrieb)
-20 °C ... 50 °C
Umgebungstemperatur (Lagerung/Transport)
-20 °C ... 70 °C
Normen/Bestimmungen
IEC 60664
DIN EN 50178
Montageart
Tragschienenmontage
Einbaulage
beliebig
Hinweis zum Betrieb
Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden.
Artikelnummer
2281652
Verpackungseinheit
1 Stück
Mindestbestellmenge
1 Stück
Produktschlüssel
DK2182
GTIN
4017918054908
Gewicht pro Stück (inklusive Verpackung)
237,3 g
Gewicht pro Stück (exklusive Verpackung)
2,75 g
Ursprungsland
DE
China RoHS
Environment friendly use period (EFUP)
EFUP-50
Eine artikelbezogene China RoHS Deklarationstabelle finden Sie im Downloadbereich zum jeweiligen Artikel unter „Herstellererklärung“. Für alle Artikel mit EFUP-E wird keine China RoHS Deklarationstabelle ausgestellt und benötigt.
EU REACH SVHC
Hinweis auf REACH-Kandidatenstoff (CAS-Nr.)
Kein Stoff mit einem Massenanteil von mehr als 0,1 %
